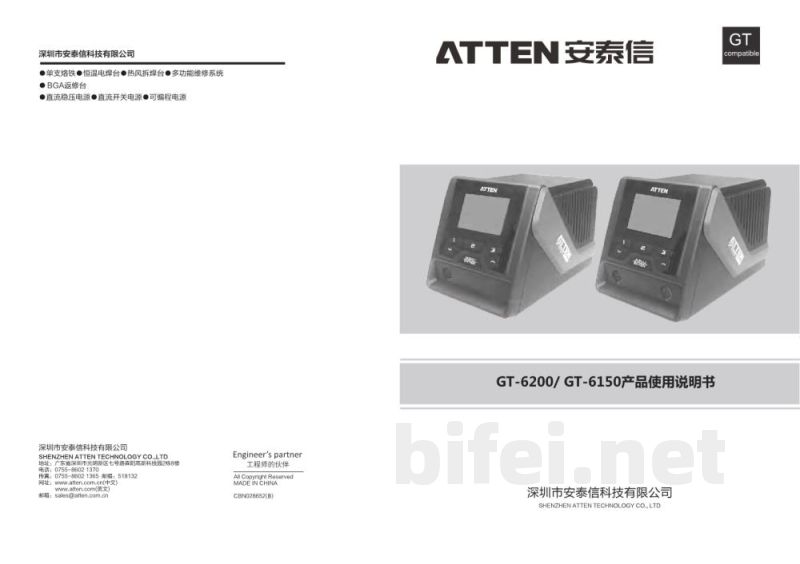

安泰信 单通道维修系统 GT-6150/GT-6200 - 使用说明书

深圳市安泰信科技有限公司

产品系列：单支烙铁、恒温电焊台、热风拆焊台、多功能维修系统、BGA返修台、直流稳压电源、直流开关电源、可编程电源

SHENZHEN ATTEN TECHNOLOGY CO., LTD
地址：广东省深圳市光明新区七号路泰阳高新科技园2栋8楼（OCR识别信息部分不完整）
电话：0755-86021370
传真：0755-86021365
邮编：518132
网址：atten.com.cn（中文）
邮箱：sales@atten.com.cn（OCR信息不完整修复为常见格式）

Engineer's partner 工程师的伙伴
版权所有 © ATTEN 安泰信
MADE IN CHINA

产品型号：GT-6200 / GT-6150 产品使用说明书

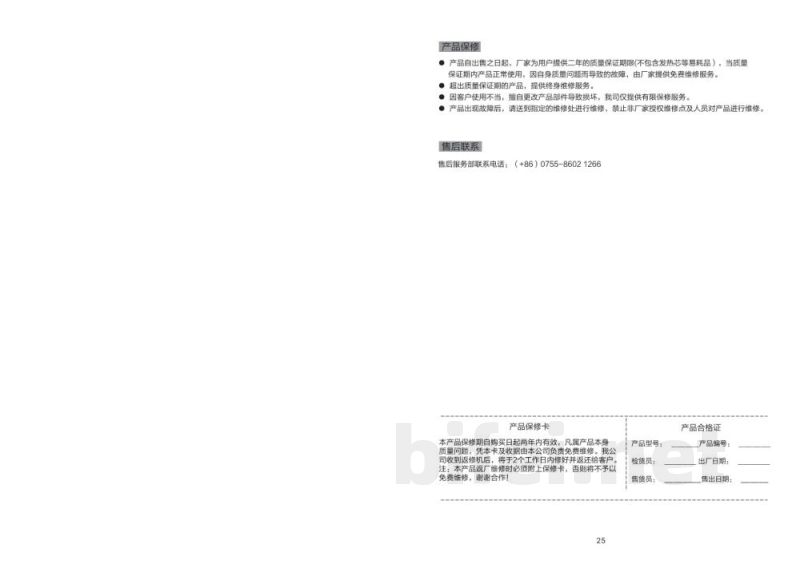

产品保修说明：
产品自出售之日起提供两年质量保证（不包含发热芯等易耗品）。在保修期内因产品本身质量问题导致的故障，由厂家提供免费维修服务。超出保修期后提供终身维修服务。因客户使用不当或擅自更改产品部件导致损坏，仅提供有限保修服务。产品出现故障后需送至指定维修点维修，禁止非授权维修。

售后服务：
售后服务电话：（+86）0755-86021266

产品保修卡：
本产品保修期自购买日起两年内有效。凭保修卡及收据可享受免费维修服务。返厂维修需附保修卡，否则不予免费维修。返修机一般在收到后2个工作日内完成维修并返还客户。

产品信息填写：
产品型号：________
产品编号：________
检货员：________
售货员：________
出厂日期：________
售出日期：________

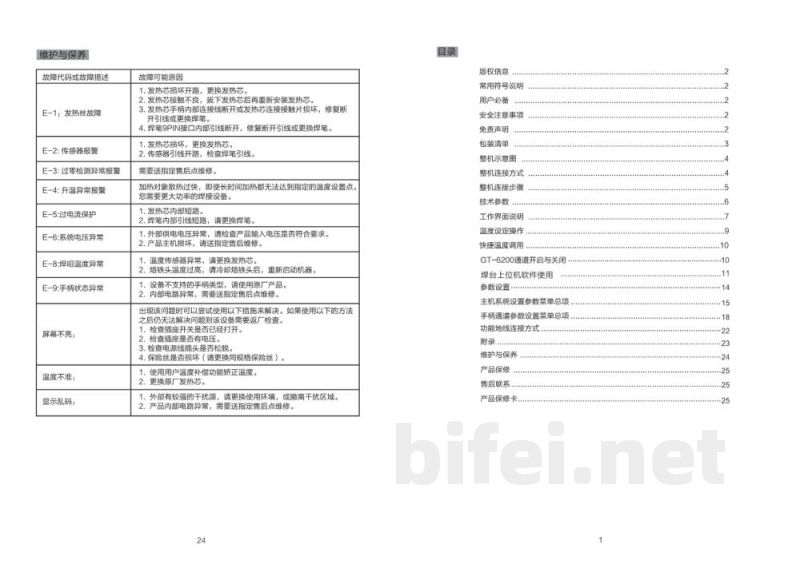

维护与保养 / 故障代码说明：

故障代码：
E-1：发热丝故障
E-2：传感器报警
E-3：过零检测异常
E-4：升温异常报警
E-5：过电流保护
E-6：系统电压异常
E-8：焊台温度异常
E-9：手柄状态异常

常见故障现象及处理：
屏幕不亮：检查电源插座是否有电、插头是否松动、保险丝是否损坏（需更换同规格保险丝）。
温度不准：可使用温度补偿功能校正或更换原厂发热芯。
显示乱码：可能受外部干扰或内部电路异常，建议更换环境或送修。

故障可能原因说明：
1. 发热芯损坏或开路，需更换发热芯。
2. 发热芯接触不良，需重新安装。
3. 内部连接线断开或损坏，需修复或更换焊笔。
4. 9PIN接口引线断开，需维修或更换。
5. 传感器引线开路或损坏，需检查或送修。
6. 外部供电异常，请检查输入电压是否符合要求。
7. 加热对象散热过快，可选择更高功率设备。
8. 外部强干扰源，需更换使用环境。

目录：
版权信息
常用符号说明
用户必备
安全注意事项
免责声明
包装清单
整机示意图
整机连接方式
整机连接步骤
技术参数
工作界面说明
温度设定操作
快速温度调用
GT-6200通道开启与关闭
焊台上位机软件使用
参数设置
主机系统设置
手柄通道参数设置
功能地线连接方式
附录
维护与保养
产品保修
售后联系
产品保修卡

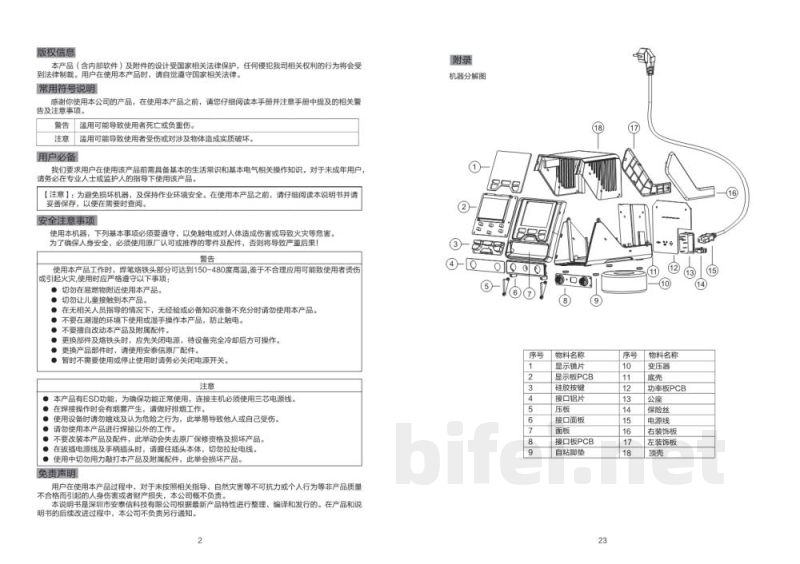

版权信息：
本产品及其软件受国家相关法律保护，任何侵权行为将依法追究责任。用户使用本产品应遵守相关法律法规。

常用符号说明：
警告：不当使用可能导致重伤或死亡
注意：不当使用可能导致人员受伤或设备损坏

用户必备：
使用者需具备基本电气操作知识，未成年人需在专业人员指导下使用。
