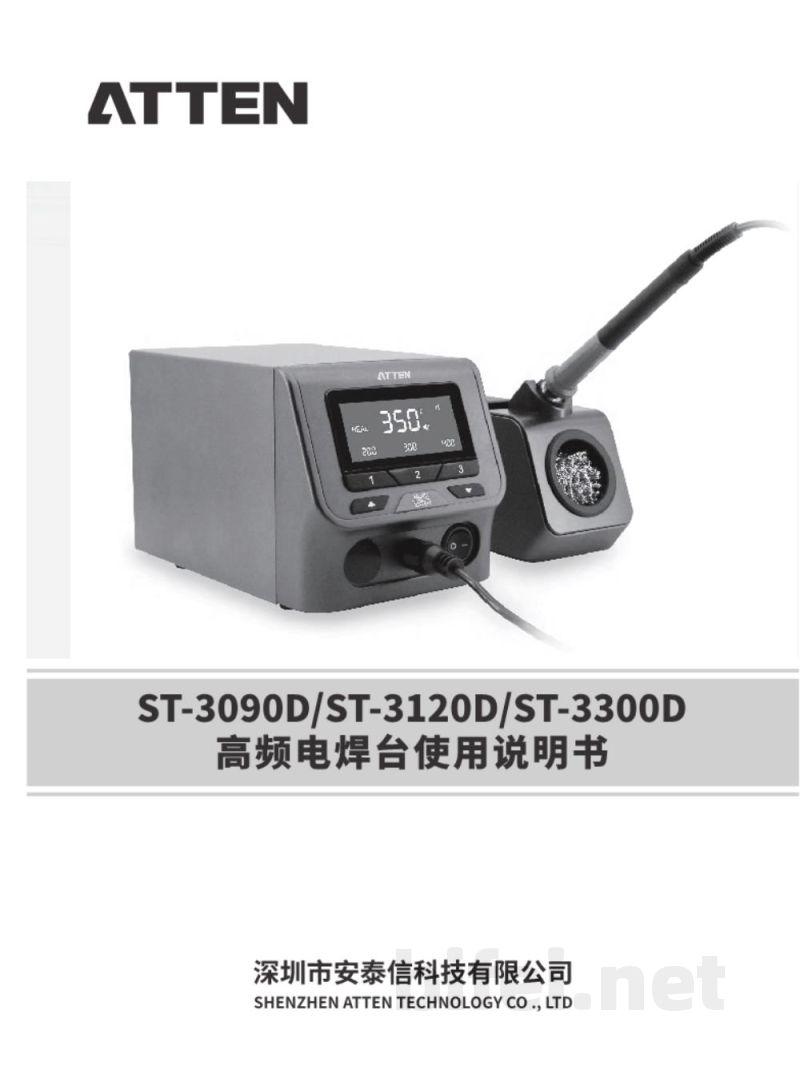

ST-3090D / ST-3120D / ST-3300D 高频电焊台使用说明书

产品型号说明：
ST-3090D、ST-3120D、ST-3300D

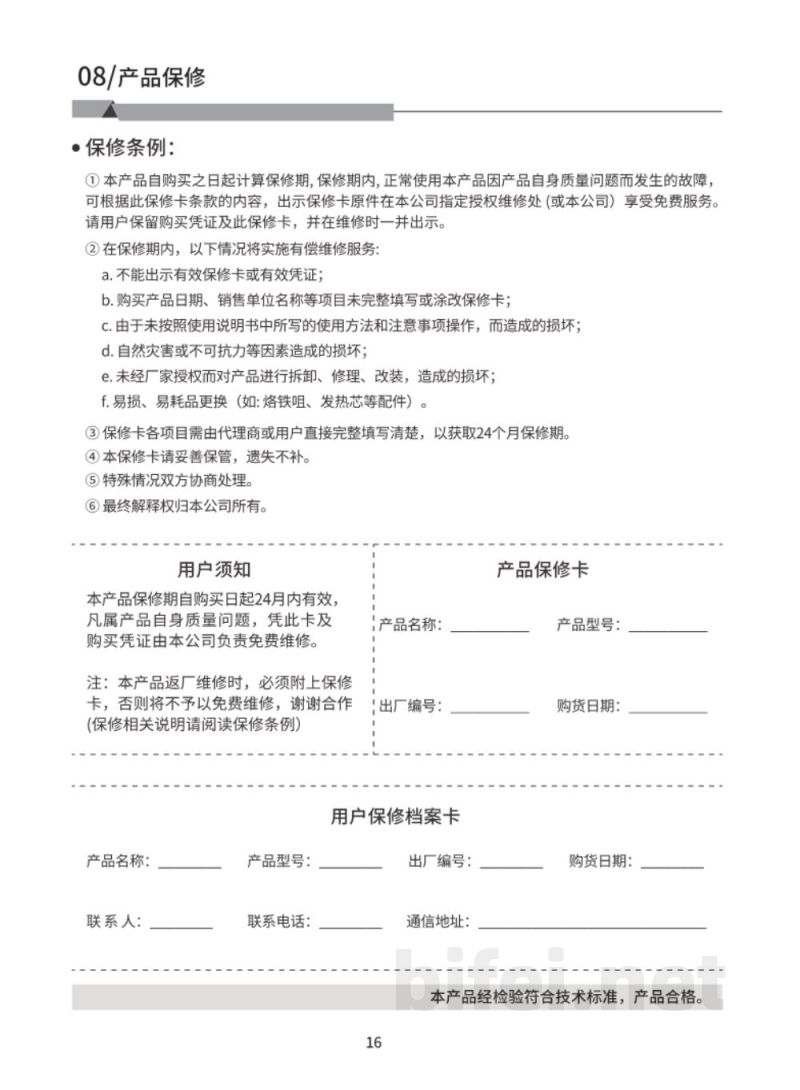

产品保修说明：
① 保修期自购买之日起计算，保修期内因产品自身质量问题导致的故障，可凭保修卡原件及购买凭证在授权维修点或本公司享受免费维修服务。
② 以下情况属于有偿维修范围：
- 无有效保修卡或凭证
- 保修信息不完整或被涂改
- 未按说明书操作造成损坏
- 自然灾害或不可抗力损坏
- 未经授权拆卸、维修或改装
- 易损易耗件更换（如烙铁咀、发热芯等）
③ 保修卡需完整填写以获得24个月保修期。
④ 保修卡遗失不补。

用户须知：
产品保修期为24个月，凭保修卡及购买凭证可享受免费维修服务。返厂维修必须附带保修卡，否则不予受理。

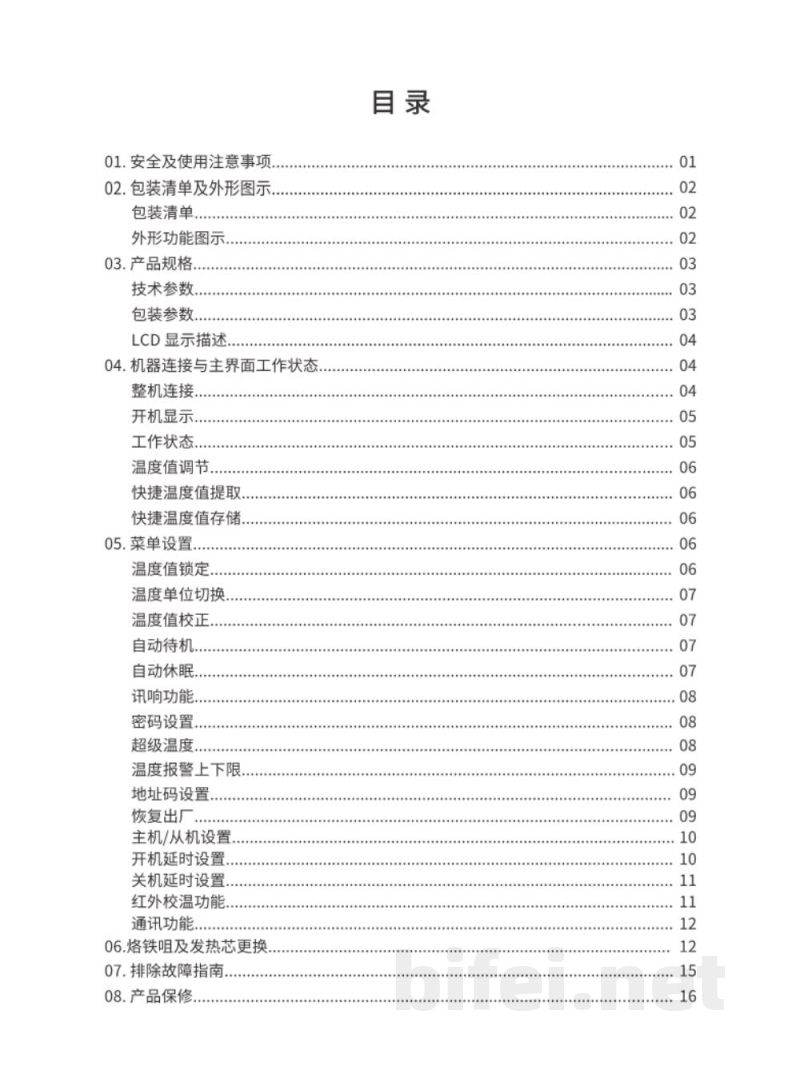

目录结构：
01 安全及使用注意事项
02 包装清单及外形图示
03 产品规格（技术参数、包装参数、LCD显示描述）
04 机器连接与主界面工作状态
05 菜单设置
06 烙铁咀及发热芯更换
07 故障排除指南
08 产品保修

操作功能说明：
温度值调节：通过按键调节当前温度
快捷温度：支持1/2/3键短按调用，长按存储当前温度
菜单进入：MENU/ENTER键长按进入菜单，短按进入红外校温功能
支持功能：温度锁定、单位切换、温度校正、自动待机、自动休眠、讯响功能、密码设置、温度报警上下限、地址码设置、恢复出厂设置、主从机设置、开关机延时设置、红外校温功能、通讯功能

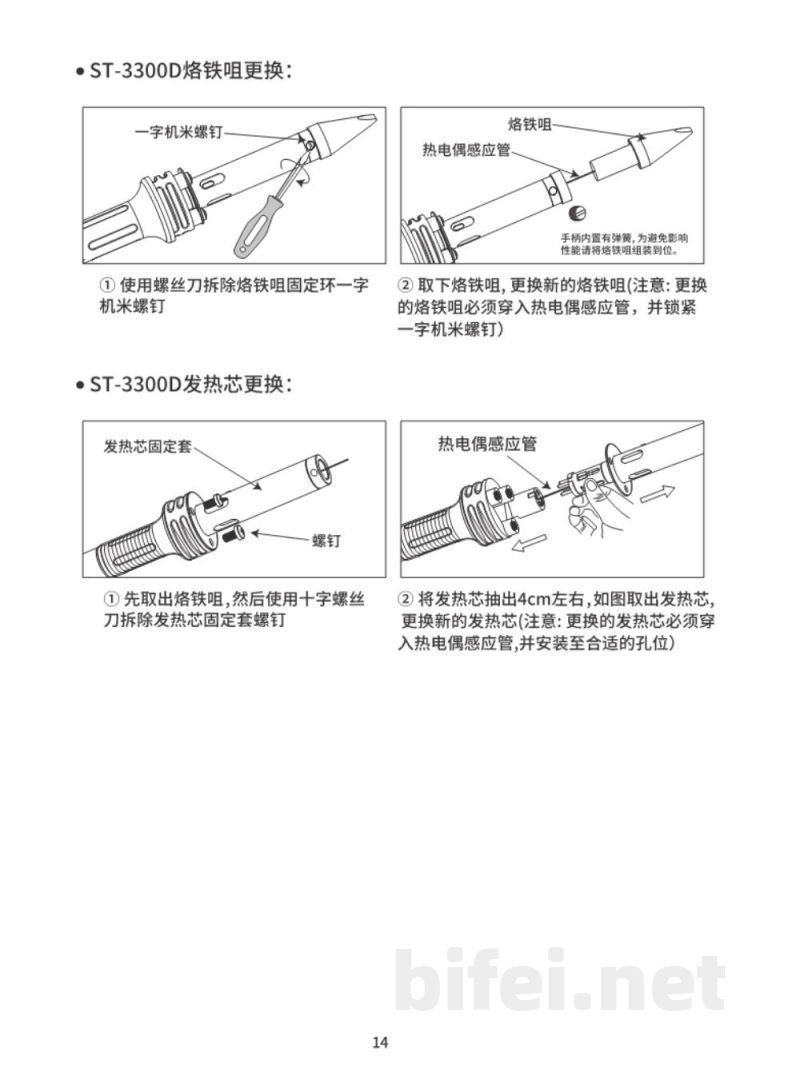

烙铁咀更换方法（ST-3300D）：
1. 使用螺丝刀拆除烙铁咀固定环一字机米螺钉。
2. 取下烙铁咀，更换新烙铁咀，注意需穿入热电偶感应管并锁紧螺钉。

发热芯更换方法（ST-3300D）：
1. 拆除发热芯固定套螺钉。
2. 抽出发热芯约4cm后取出并更换新件，注意安装需穿入热电偶感应管并对准孔位。

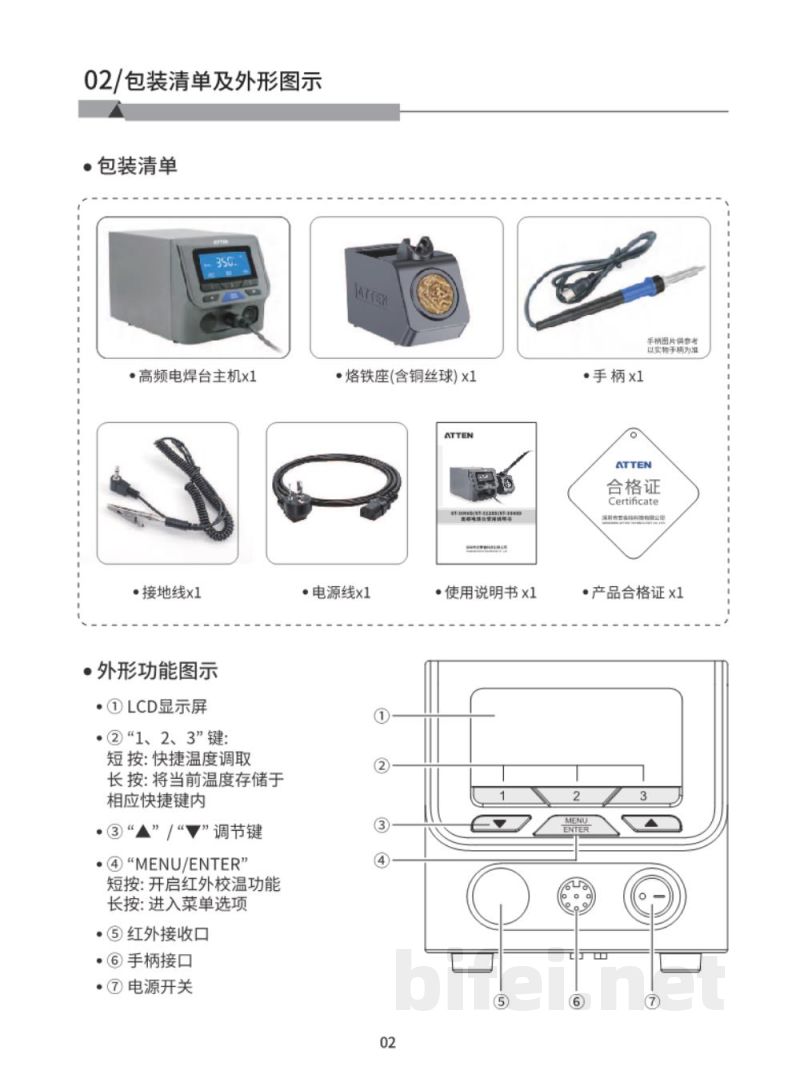

包装清单：
- 高频电焊台主机 ×1
- 电源线 ×1
- 接地线 ×1
- 烙铁座（含铜丝球）×1
- 手柄 ×1
- 使用说明书 ×1
- 产品合格证 ×1

外形功能图示说明：
- LCD显示屏
- “1/2/3”快捷温度键
- “+ / -”调节键
- MENU/ENTER键（红外校温/菜单进入）
- 红外接收口
- 手柄接口
- 电源开关

注意事项：
手柄内置弹簧结构，组装烙铁咀时需确保安装到位。更换部件必须使用原厂配件以保证性能与安全。
