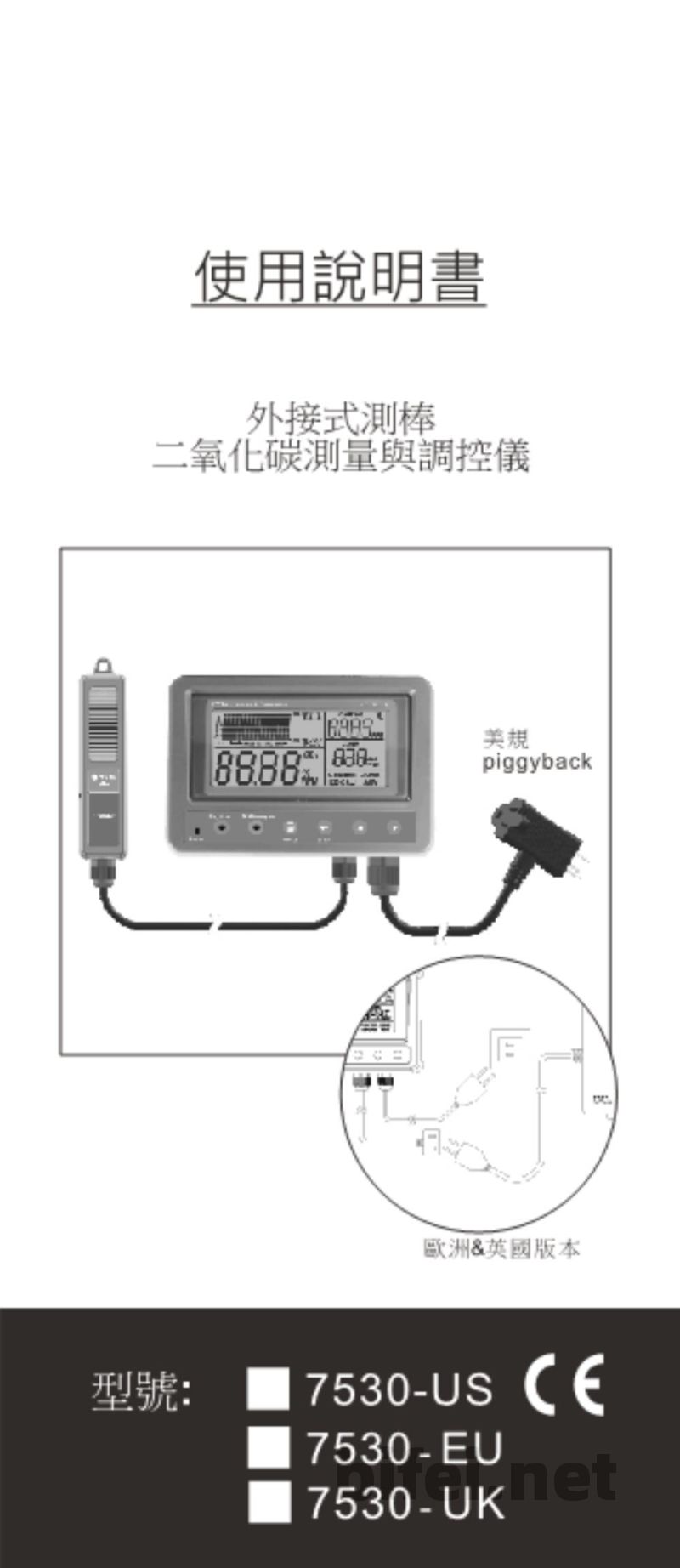

台湾衡欣 CO2控制器,100~240交流欧规插头 7530系列 - 使用说明书

使用说明书
外接式测棒
二氧化碳测量与调控仪

型号：7530-US / 7530-EU / 7530-UK
美规 piggyback / 欧洲&英国版本
CE

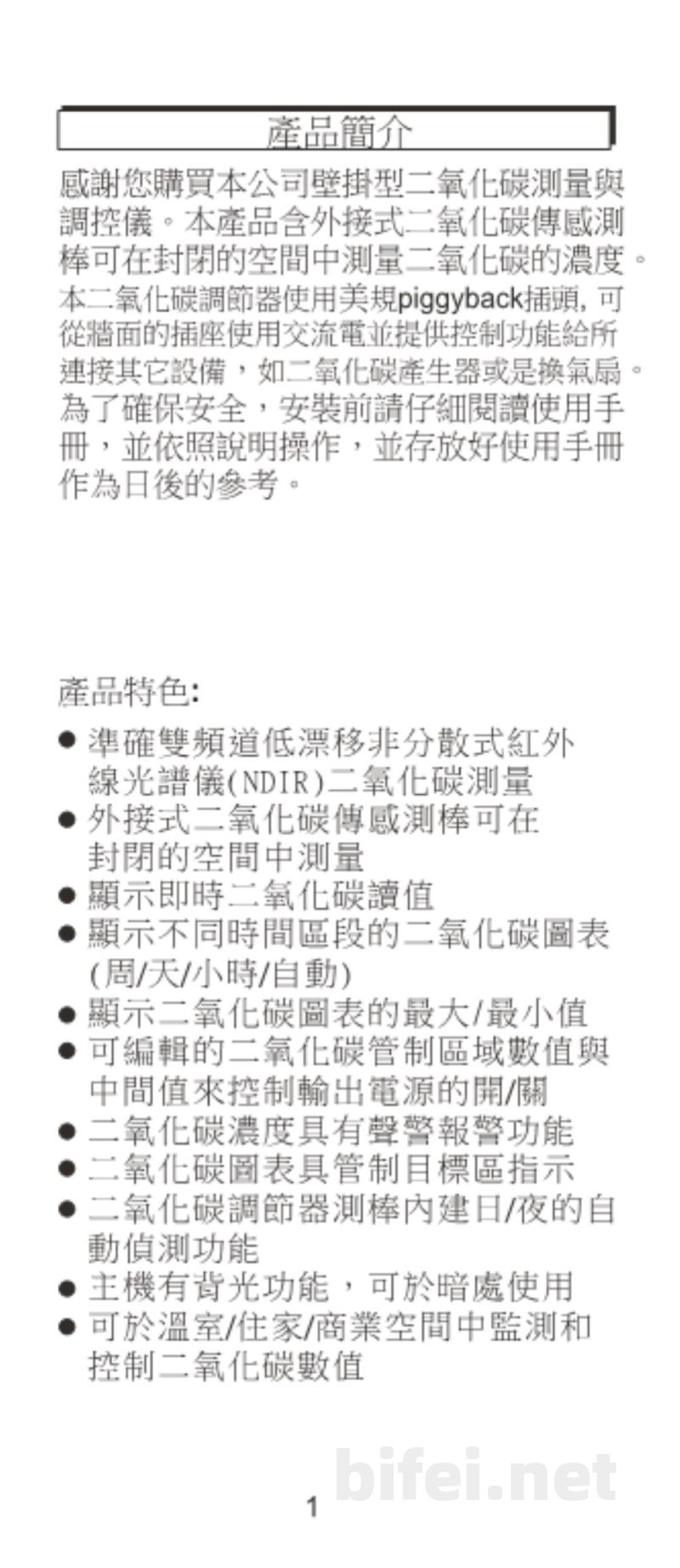

产品简介
感谢您购买本公司壁挂型二氧化碳测量与调控器。本产品配备外接式二氧化碳传感棒，可用于封闭空间内测量二氧化碳浓度。设备采用NDIR非分散式红外光谱技术，实现高精度、低漂移测量。

本二氧化碳调节器使用美规piggyback插头，可直接插入交流电插座，并为所连接设备（如二氧化碳发生器或换气扇）提供控制电源，从而实现联动控制功能。为确保安全，请在安装前仔细阅读说明书并妥善保存。

产品特色
- 采用NDIR非分散式红外二氧化碳测量技术
- 外接式二氧化碳传感棒，可在封闭空间内测量
- 实时显示二氧化碳浓度
- 支持不同时间段统计（周/天/小时/自动）
- 显示最大值与最小值
- 可编辑二氧化碳控制范围与中心值
- 支持输出电源控制（继电器控制）
- 二氧化碳浓度报警功能
- 控制范围与目标值指示功能
- 传感棒内建日夜自动侦测功能
- 主机具备背光功能，适合暗处使用
- 可用于温室、住宅及商业环境的CO2控制

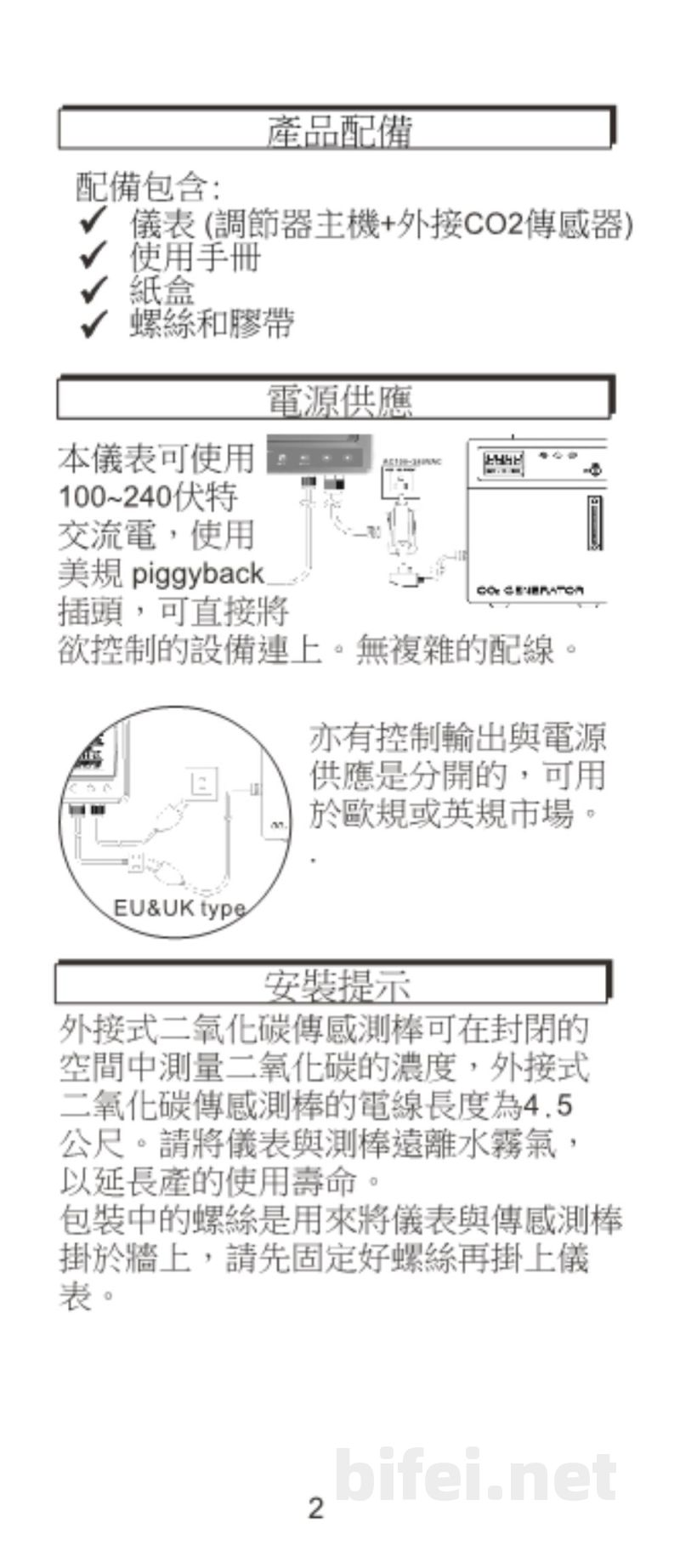

产品配件
- 主机（调节器+外接CO2传感器）
- 使用手册
- 包装纸盒
- 螺丝与配件包

电源说明
设备支持100~240V交流电输入，采用piggyback插座设计，可直接控制连接设备，如二氧化碳发生器或换气扇。
控制输出与电源供应分离设计，可适配欧规或英规市场使用。

安装提示
- 外接传感棒用于封闭空间二氧化碳浓度测量，线长约4.5米
- 建议避免潮湿环境，以延长使用寿命
- 随附螺丝用于将设备与传感器固定于墙面
- 请先固定螺丝再安装主机

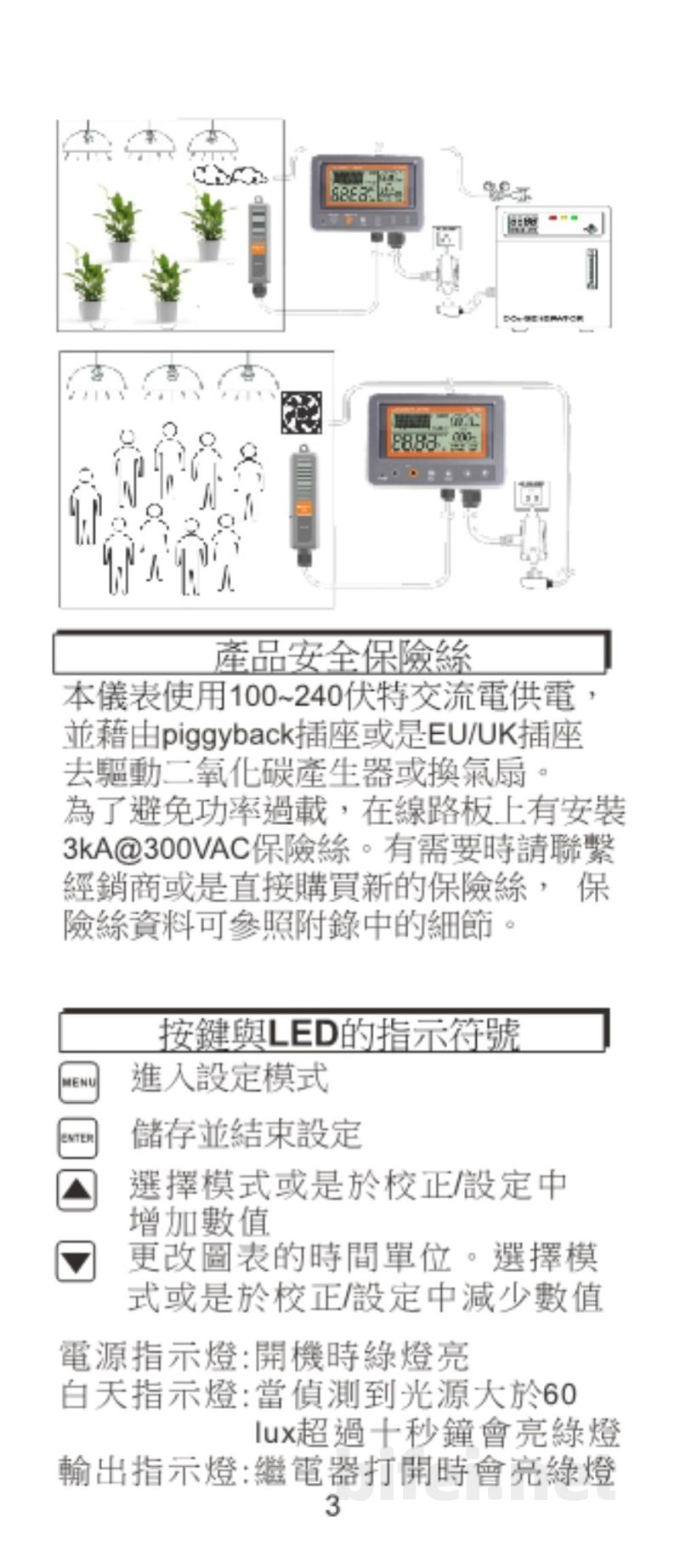

产品安全保险丝
设备使用100~240V交流电供电，并通过继电器插座控制CO2发生器或换气设备。为防止过载，电路板内置3kA@300VAC保险丝。如需更换，请联系经销商获取原装保险丝。

按键与LED指示
- 进入设置模式
- 保存并结束设置
- 模式选择（校正/设置）
- 增加数值
- 减少数值或切换时间模式
- 电源指示灯：开机绿色常亮
- 白天指示灯：检测到光源超过60lux持续10秒点亮
- 输出指示灯：继电器工作时点亮

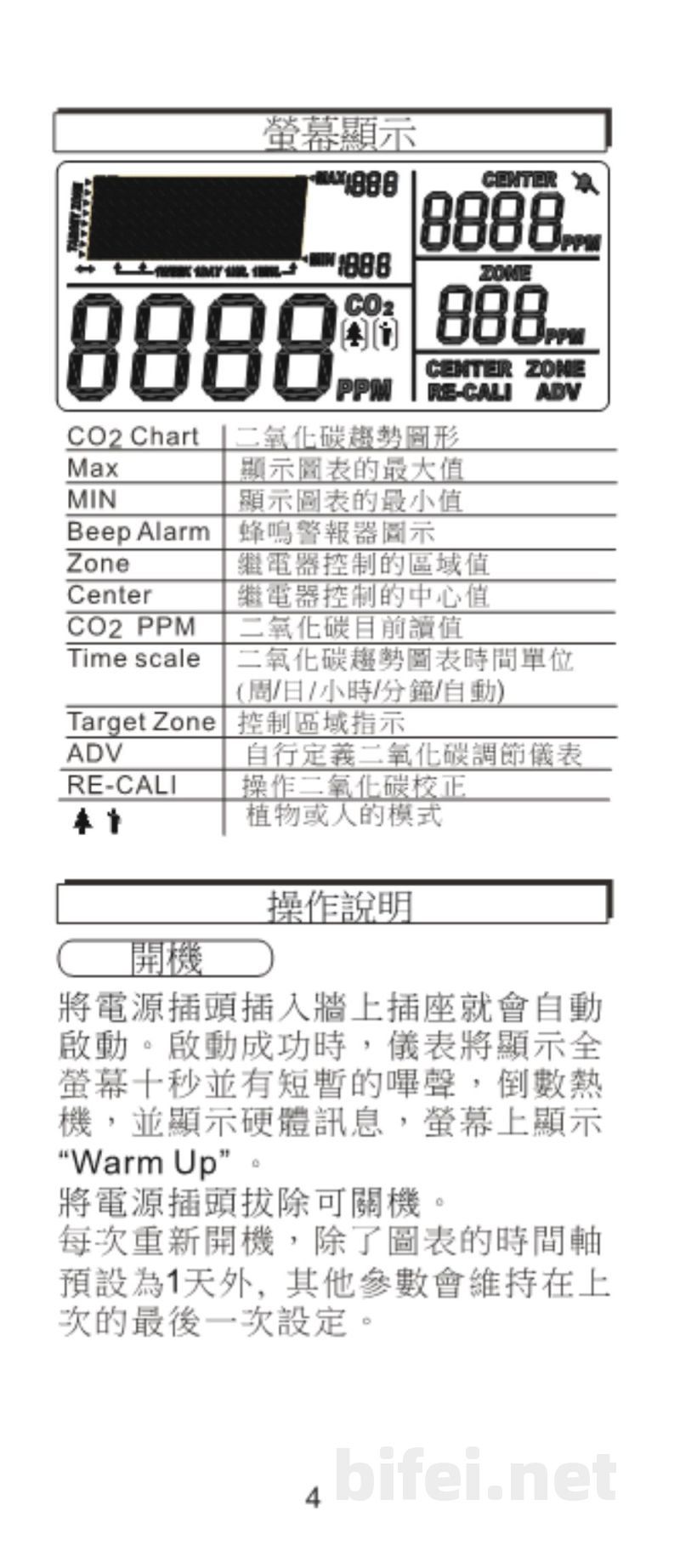

屏幕显示说明
- CO2 Chart：二氧化碳趋势图
- Max：最大值
- Min：最小值
- Beep Alarm：蜂鸣报警
- Zone：控制区间
- Center：控制中心值
- CO2 PPM：当前二氧化碳浓度
- Timescale：时间尺度（周/日/小时/分钟/自动）
- Target Zone：目标控制区域
- RE-CALI：校正模式
- ADV：高级设置

操作说明
接通电源后设备自动启动，启动成功后屏幕全显约10秒并发出提示音，随后进入预热状态（WarmUp）。
拔除电源即可关闭设备。

每次重启后，除时间轴默认恢复为1天外，其余参数保持上一次设置。

校正与模式
- 支持植物模式与人员模式
- 可进行二氧化碳校正操作
- 支持自动调节与目标区间控制
