台湾衡欣 CO2/温度测试仪 7721/7722/77231/77232 - 使用说明书

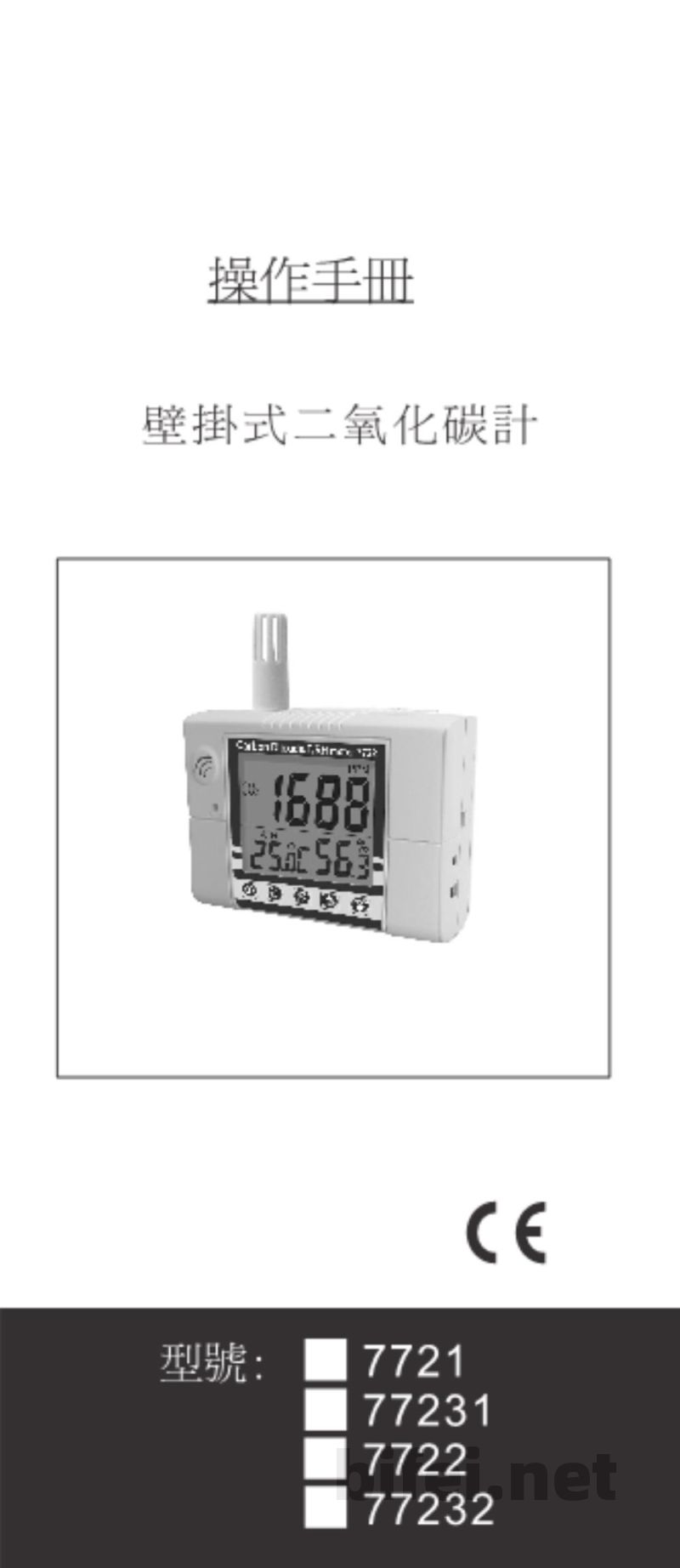

操作手册
壁式二氧化碳计
型号：7721、77231、7722、77232

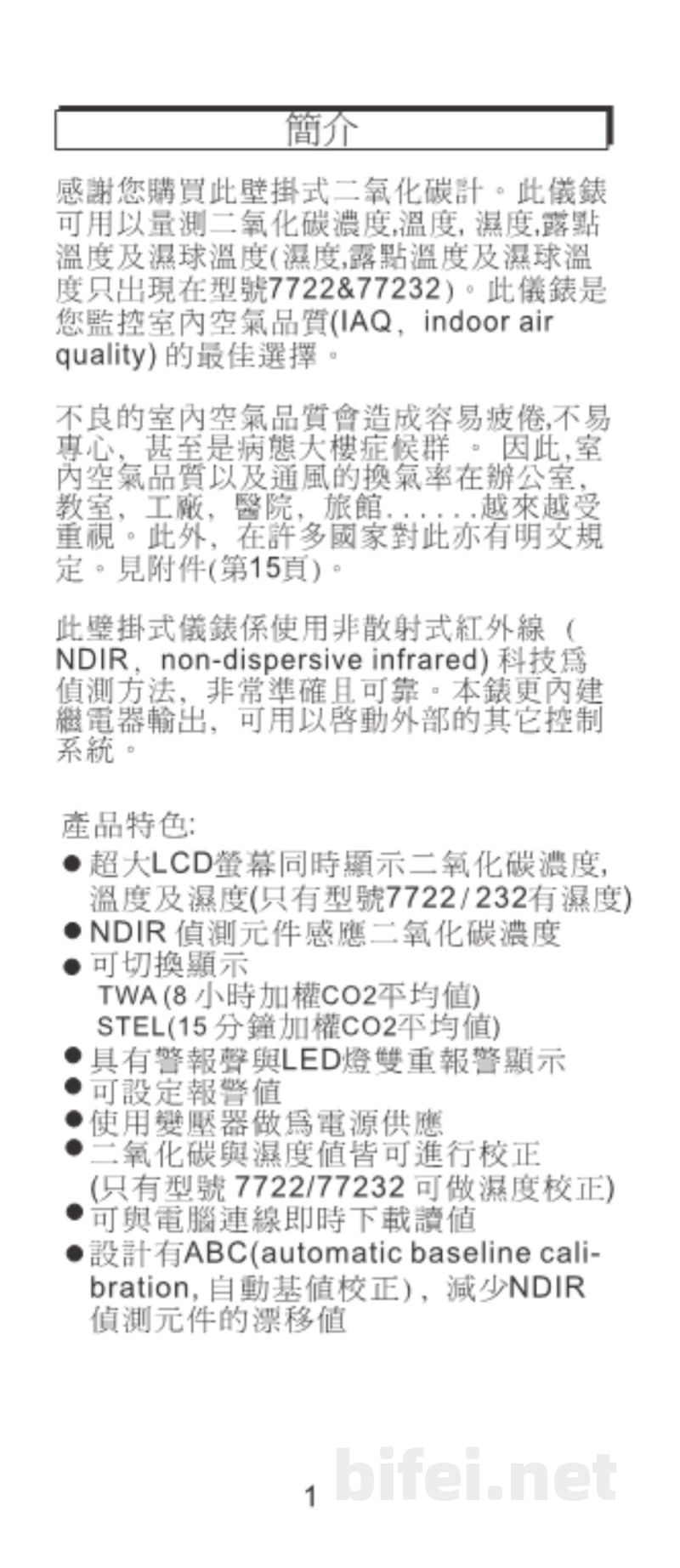

简介
感谢您购买壁式二氧化碳计。本仪器可用于测量二氧化碳浓度、温度、湿度、露点温度及湿球温度（湿度、露点及湿球温度仅适用于型号7722与77232）。本设备适用于室内空气质量（IAQ）监测，是改善办公、教室、工厂、医院及旅馆等环境空气质量的重要工具。

不良的室内空气质量可能导致疲劳、注意力不集中及病态建筑综合征，因此通风与空气质量监测越来越受到重视。部分国家及地区对此已有相关规定。

本仪器采用非分散式红外线（NDIR）技术进行CO2检测，测量稳定可靠，并内建继电器输出，可用于外部控制系统联动。

产品特色
·超大LCD显示屏，可同时显示CO2浓度、温度及湿度（7722/77232支持湿度显示）
·NDIR红外传感器测量CO2浓度
·可切换显示TWA（8小时平均值）与STEL（15分钟平均值）
·具备LED报警灯与蜂鸣器双重报警提示
·可设定报警阈值
·使用12V电源适配器供电
·CO2与湿度可校正（7722/77232支持湿度校正）
·支持电脑连接实时数据下载
·内建ABC自动基线校正功能，减少传感器漂移

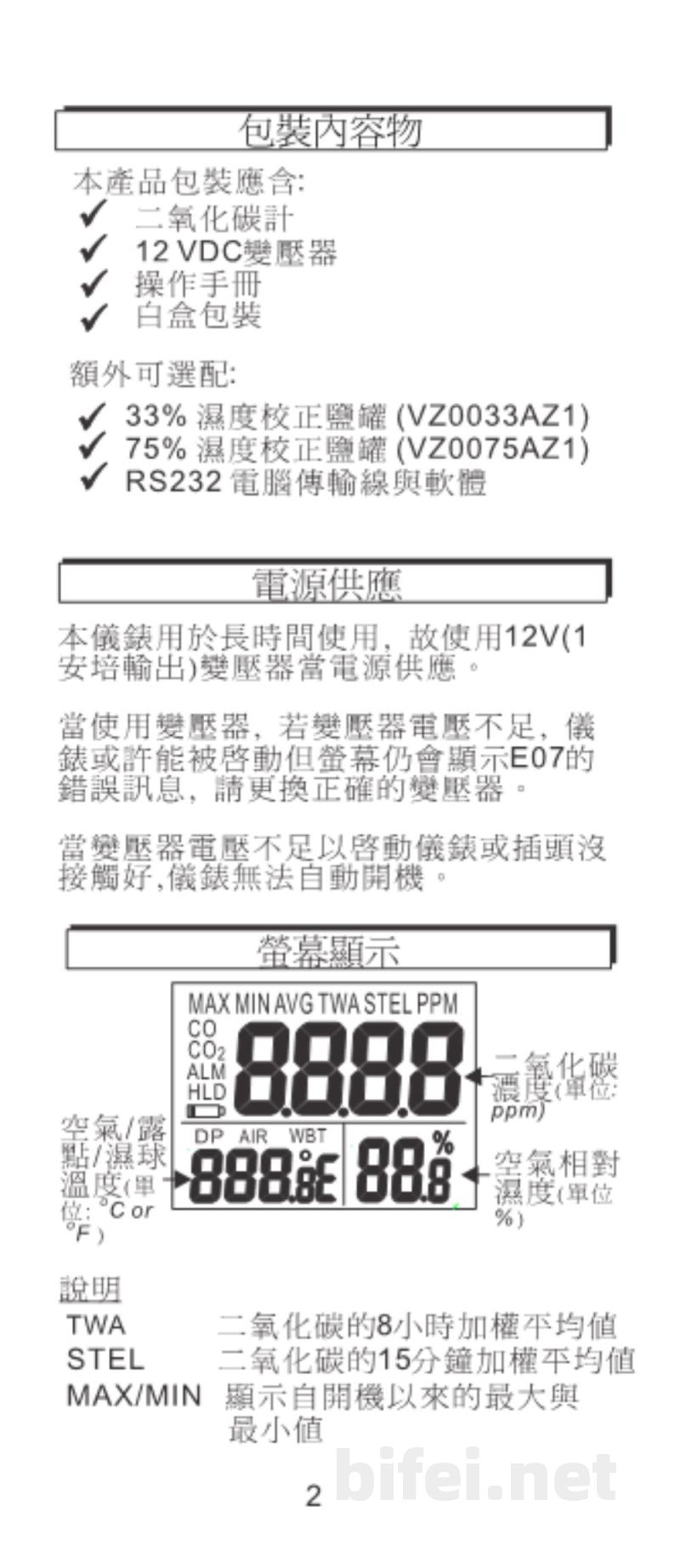

包装内容物
·二氧化碳检测仪主机
·12V DC电源适配器
·操作手册

可选配件
·33%湿度校正盐罐（VZ0033AZ1）
·75%湿度校正盐罐（VZ0075AZ1）
·RS232数据传输线及软件

电源说明
本设备适用于长期使用，请使用12V（1A输出）电源适配器供电。若电源不足，设备可能无法正常工作或显示E07错误信息。请确保使用正确电源并连接稳固。

显示说明
LCD可显示CO2浓度（ppm）、温度（℃/℉）、湿度（%RH，部分型号）、露点温度及湿球温度。
MAX/MIN：最大/最小值
AVG/TWA：平均值（CO2 8小时）
STEL：短期平均值（CO2 15分钟）

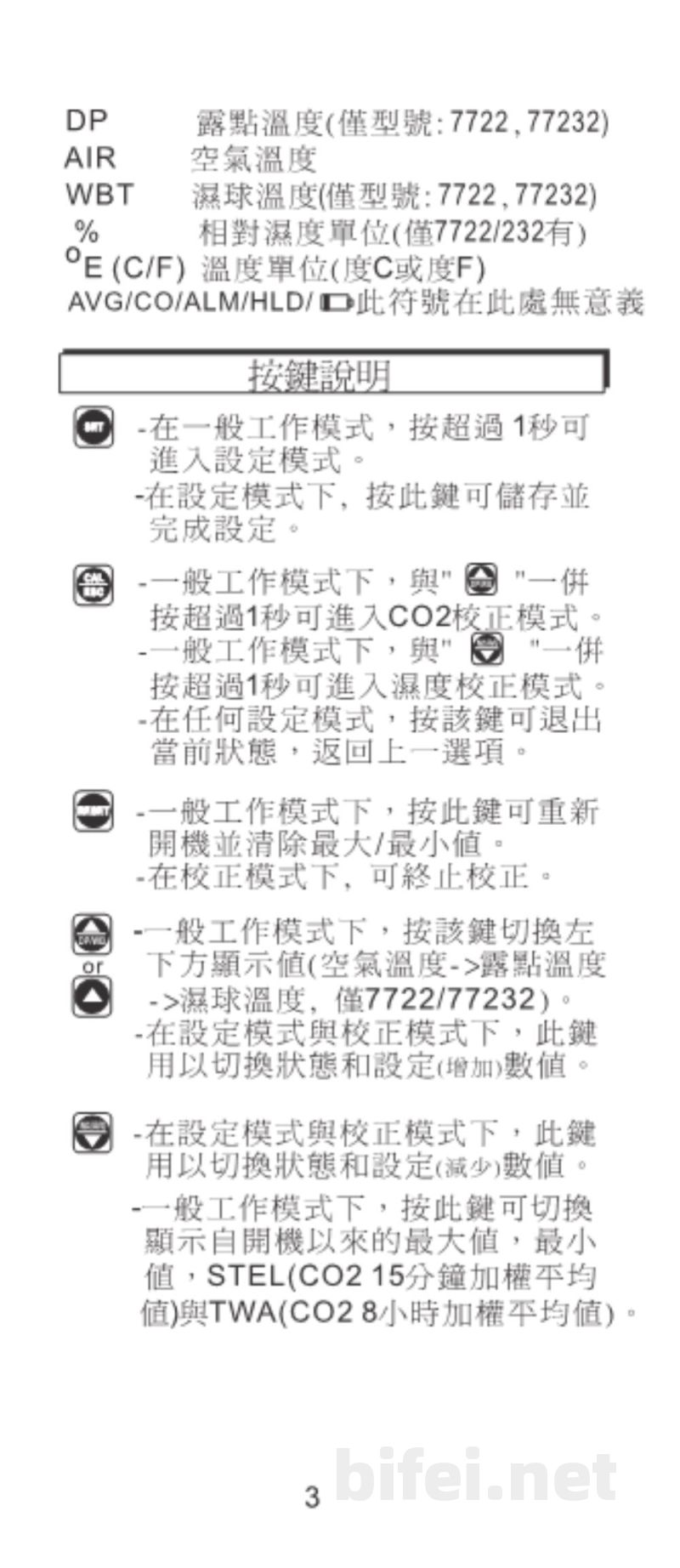

按键说明
·SET键：长按进入设置模式，确认保存设置
·CO2校正键：长按进入CO2校正模式
·温度校正键：长按进入温度校正模式
·MODE键：切换显示CO2最大值、最小值、TWA及STEL
·▲/▼键：用于增加或减少设定值及模式切换

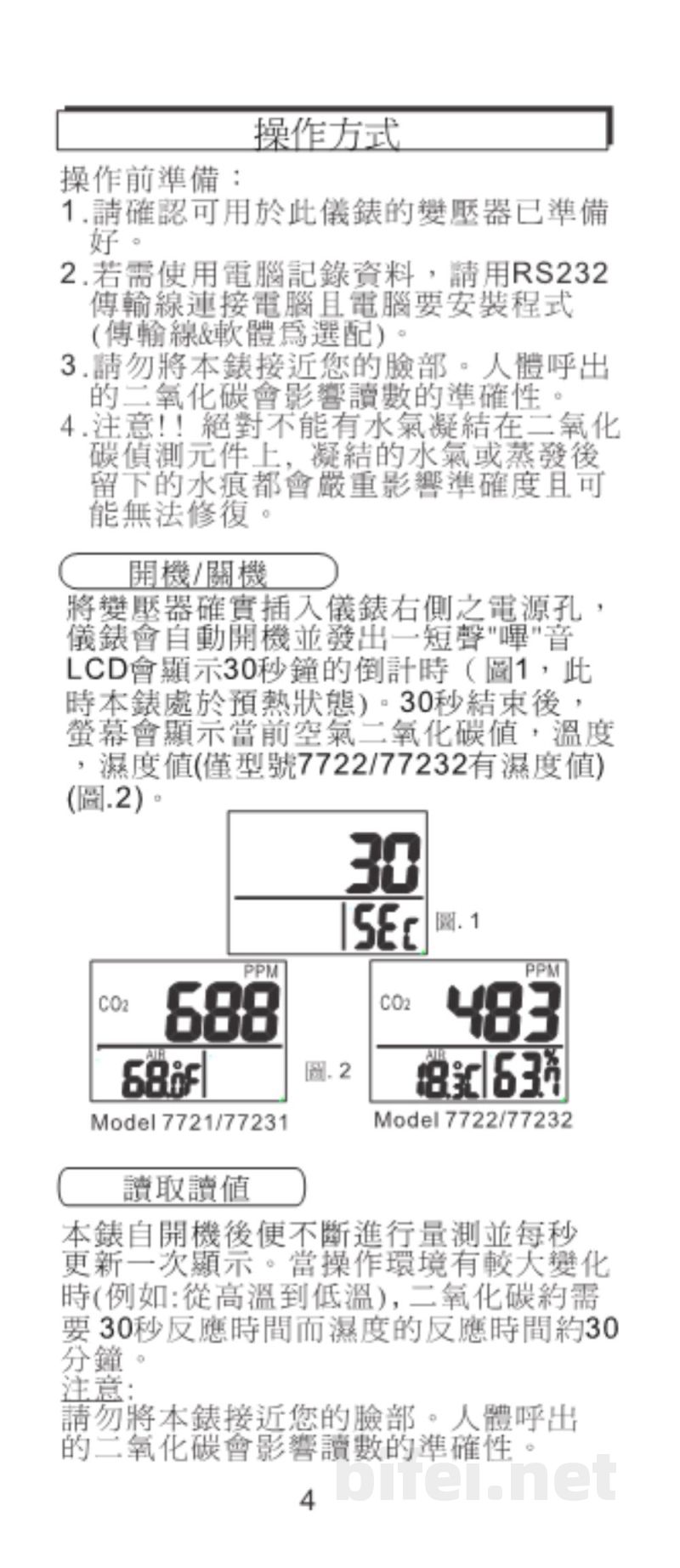

操作前准备
1. 确认电源适配器正常连接
2. 如需电脑记录数据，请连接RS232并安装配套软件
3. 避免将设备靠近人体呼吸区域，以免影响CO2测量准确性
4. 避免传感器表面结露或接触水汽，否则可能导致损坏或误差

开机与运行
插入电源后设备自动启动，并发出短暂提示音，LCD进入30秒倒计时预热状态。预热完成后显示当前CO2浓度、温度及湿度（视型号而定）。设备每秒更新一次测量数据。

注意事项
环境温度变化较大时，CO2传感器约需30秒响应，湿度变化响应时间约30分钟。
