台湾衡欣 分体式湿度计 8721/8711 - 使用说明书

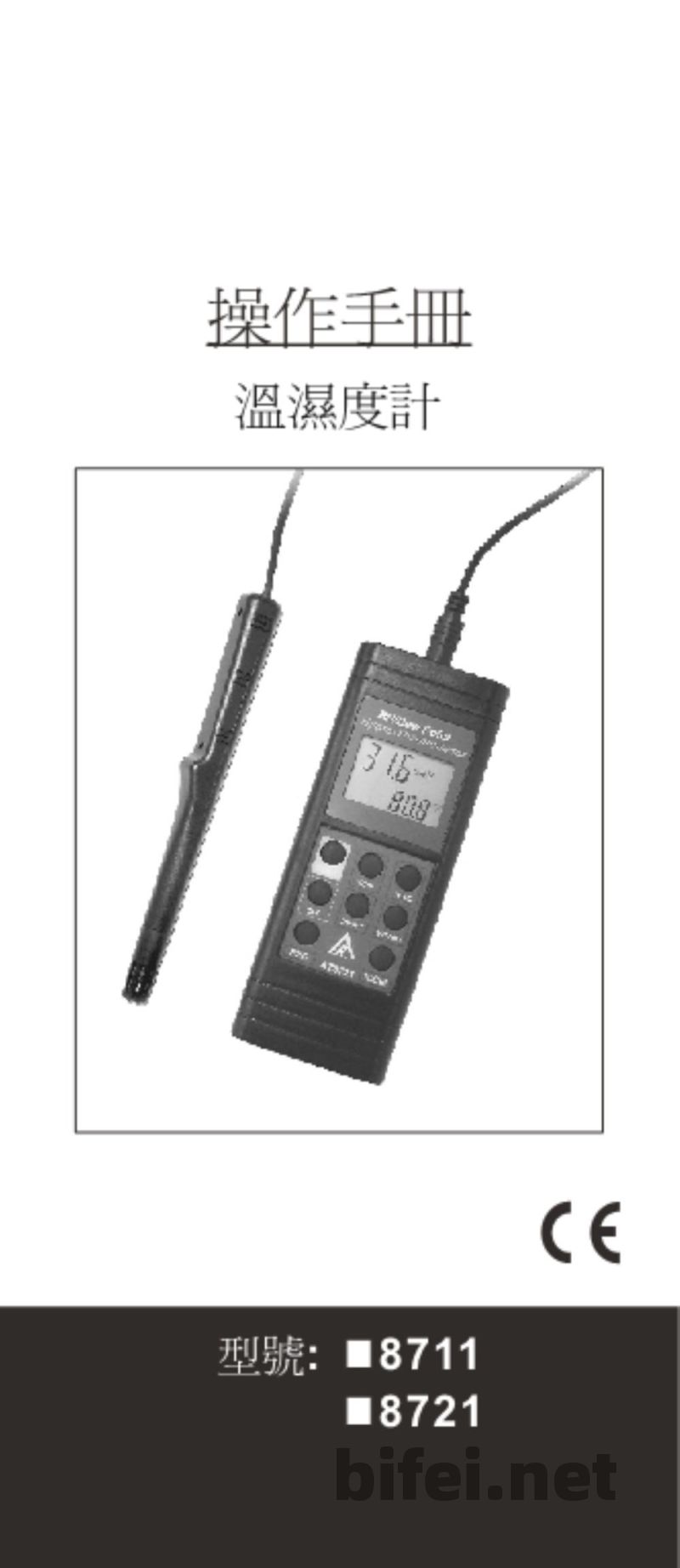

操作手册
温湿度计
型号：8711 / 8721

产品介绍
本产品为8711/8721系列温湿度计，可用于测量环境温度与相对湿度，并提供数据记录、报警设置及校正功能，适用于工业环境监测与温湿度控制场景。

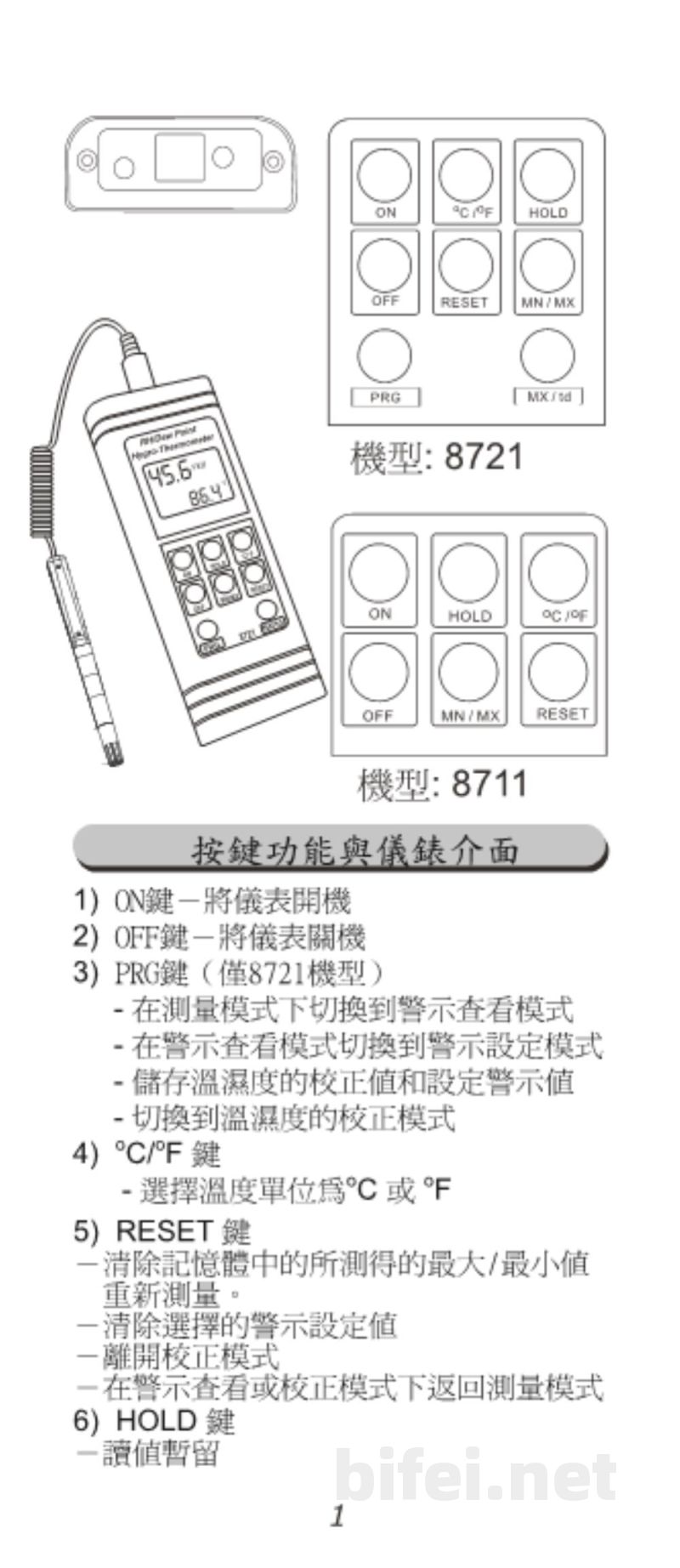

按键功能与界面说明
ON键：开机
OFF键：关机
PRG键（仅8721型号）：
- 在测量模式与警示查看模式之间切换
- 进入警示设置模式
- 存储温度校正值与警示值
- 切换温湿度校正模式

℃/F键：切换温度单位（摄氏/华氏）

RESET键：
- 清除最大/最小值记录
- 重新开始测量
- 清除警示设置值
- 退出校正模式
- 在警示或校正模式下返回测量模式

HOLD键：冻结当前显示数据（数值暂停）

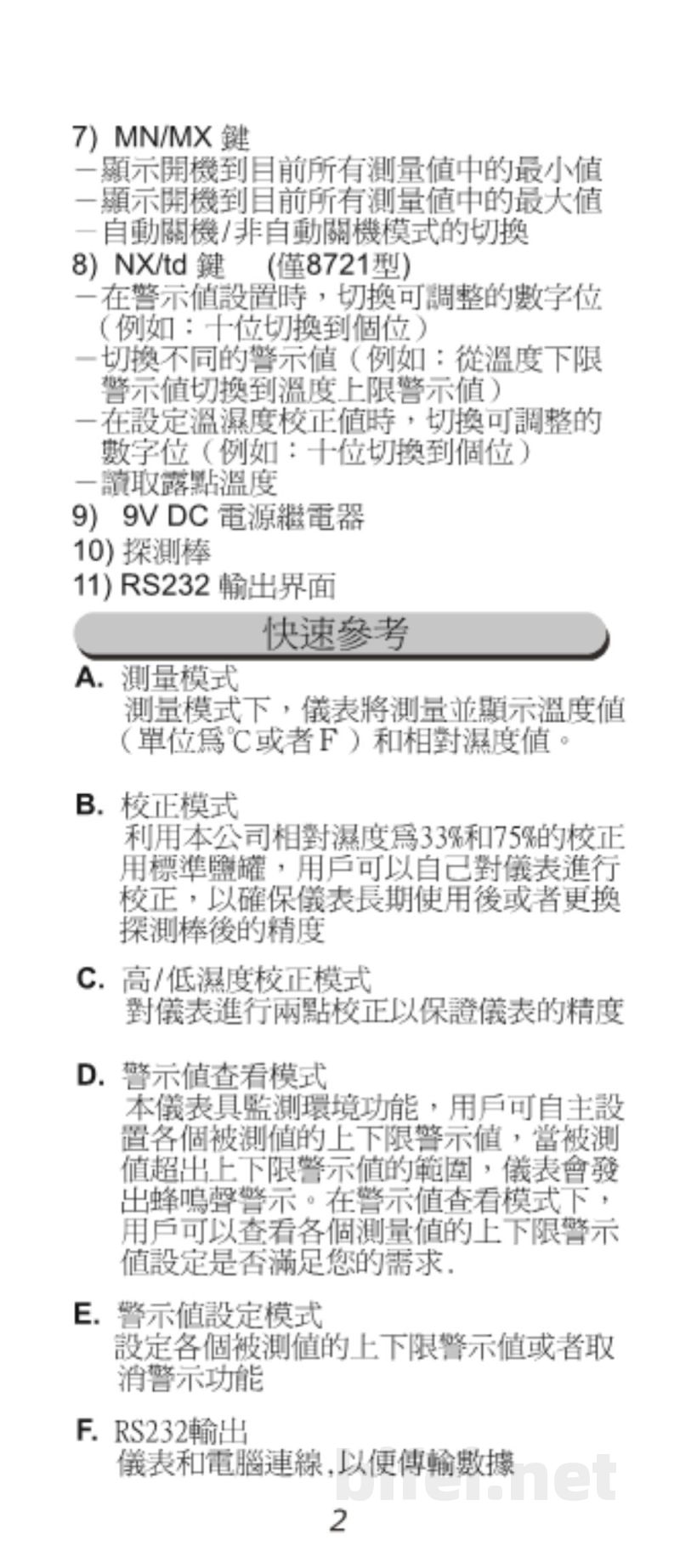

MIN/MAX键：
- 显示当前记录中的最小值
- 显示当前记录中的最大值
- 切换自动关机与非自动关机模式

NX/td键（仅8721型号）：
- 在警示设置中切换数字位（如十位/个位）
- 切换不同警示值（如温度下限与上限）
- 在校正模式中切换调整位
- 露点温度相关设置

接口说明：
9V DC电源接口
探测棒接口
RS232数据输出接口

工作模式说明

A. 测量模式
开机后设备显示温度与相对湿度（单位℃或°F）。LCD左侧为湿度值，右侧为温度值。

B. 校正模式
使用33%与75%标准湿度校正罐，可对仪表进行校准，以保证长期使用或更换探头后的测量精度。

C. 高/低湿度校正模式
用于进一步调整湿度测量精度。

D. 警示值查看模式
可查看各测量参数的上下限报警设置，当数值超出范围时设备将发出蜂鸣警报。

E. 警示值设置模式
用于设置或取消各测量参数的报警上下限值。

F. RS232输出功能
设备可通过RS232接口连接电脑进行数据传输。

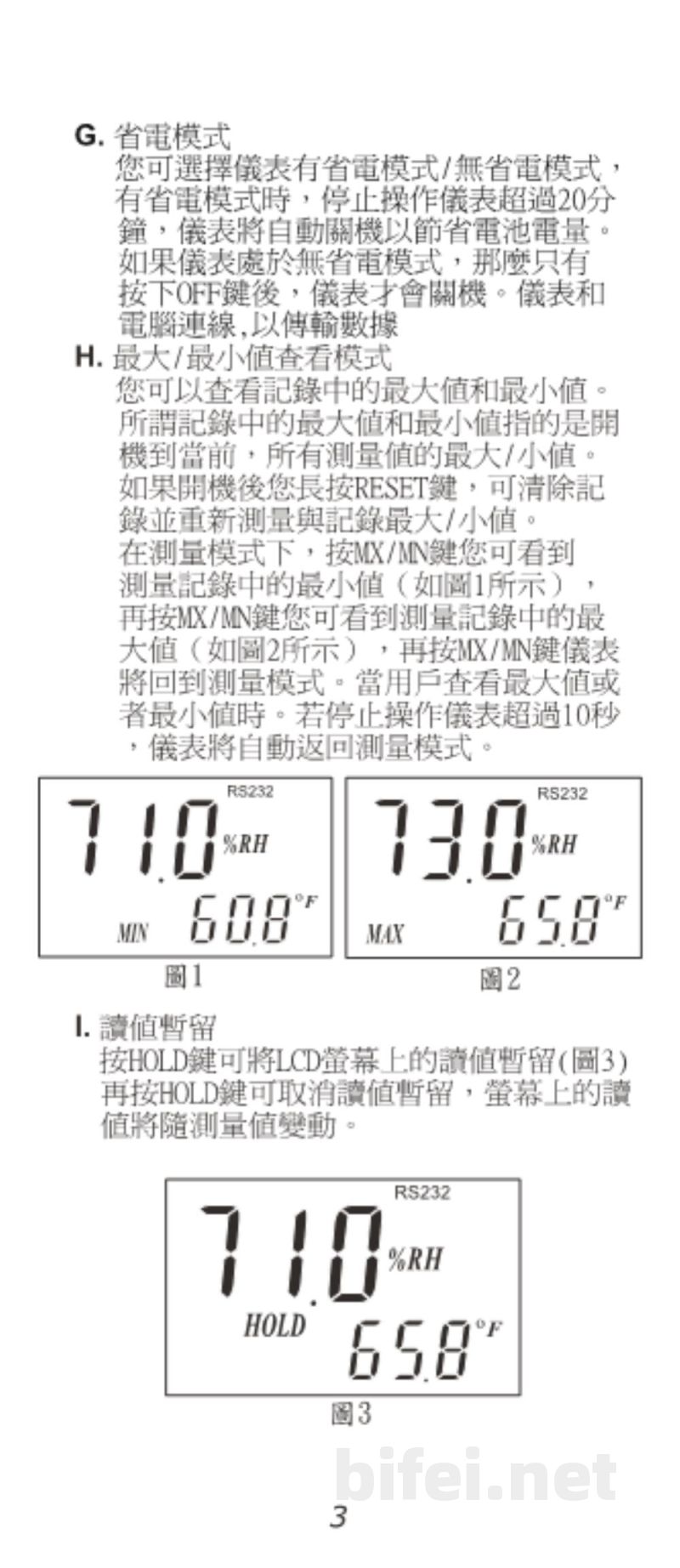

G. 省电模式
开启省电模式时，设备在无操作20分钟后自动关机；关闭省电模式时，仅可通过OFF键关机。

H. 最大/最小值查看模式
设备可记录历史最大值与最小值。开机后按MIN/MAX键依次显示最小值与最大值，再返回测量模式。长按RESET键可清除记录。
在查看最大或最小值时，若10秒无操作将自动返回测量模式。

HOLD功能说明
按HOLD键可冻结当前LCD显示值，再次按下可解除冻结并恢复实时测量。

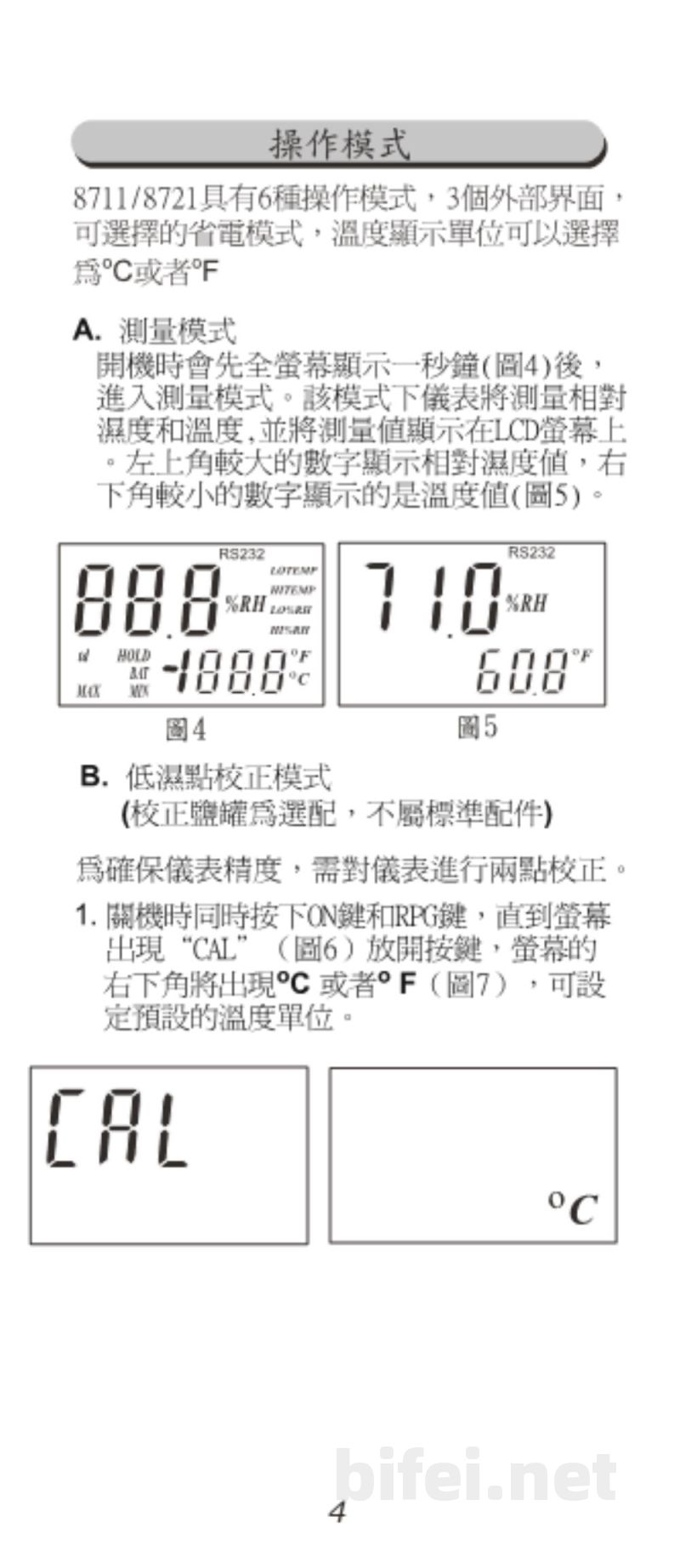

测量模式说明
开机后全屏显示约1秒后进入测量模式。LCD大字体显示湿度值，小字体显示温度值。

低温点校正模式
开机时同时按ON与PRG键进入CAL校正模式，可进行温度单位设定（℃或°F）及相关校正操作。
