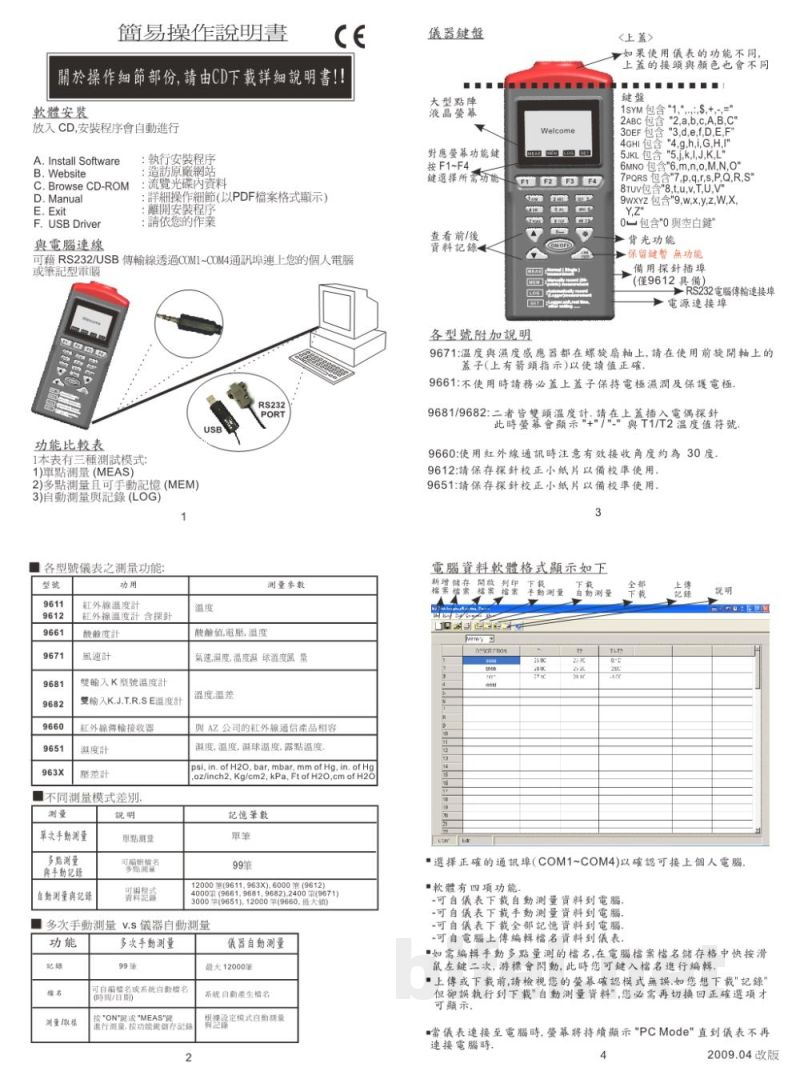

台湾衡欣 温湿度记录器 9651 - 使用说明书

简易操作说明

CE认证设备操作说明（详细功能请参考CD内完整手册）

一、软件安装
将CD放入光驱后，安装程序将自动运行。安装界面包含以下选项：
A. Install Software（安装软件）
B. Website（访问官方网站）
C. Browse CD-ROM（浏览光盘内容）
D. Manual（查看操作手册PDF）
E. Exit（退出安装程序）
F. USB Driver（USB驱动安装）

二、通讯连接方式
本设备支持RS232或USB传输线连接电脑，通过COM1~COM4通讯端口与个人电脑或笔记本连接使用。

RS232 PORT / USB功能说明：
可通过串口或USB接口实现数据通讯与测量数据传输。

三、功能模式说明
设备提供三种测量模式：
1）单点测量（MEAS）
2）多点测量并可手动记录（MEM）
3）自动测量与记录（LOG）

四、型号与功能对应表
设备型号包括：9611、9612、9661、9671、9681、9682、9660、9651、963X等。
不同型号功能如下：
·红外温度计
·红外+针式温度计
·酸碱度计
·风速计
·K型热电偶温度计
·多功能温湿度测量仪
·无线数据接收器

测量参数范围包括：
温度、湿度、氧速、风速、露点温度、湿球温度、压力（psi、inH2O、bar、mbar、mmHg等单位）、记忆数据等。

五、测量模式区别
单点测量：手动触发测量（MEAS）
多点测量：可记录多个数据点（MEM）
自动记录：系统自动连续记录数据（LOG，最大可达12000笔记录，部分型号支持3000~12000笔）

六、键盘与操作方式
设备配有功能键F1~F4，用于选择功能与操作菜单：
F1-F4：功能选择键
ON/MEAS：开机或执行测量
MEM：数据记录
LOG：自动记录模式
VIEW：查看历史数据

支持查看前后数据记录及历史信息。

七、通讯与软件功能
软件提供以下功能：
·从仪器下载自动测量数据到电脑
·下载手动测量数据
·下载全部记录数据
·上传编辑后的数据名称到仪器

注意：编辑文件名时需在电脑端文件栏双击后修改。

设备连接电脑后屏幕将持续显示“PC MODE”，表示正在通讯中。断开连接后恢复正常测量模式。

八、操作注意事项
1. 使用前请确认正确选择通讯端口（COM1~COM4）
2. 下载数据前请确认当前模式，避免误下载到错误数据类型
3. 不同型号探头需按说明正确安装或校准
4. 使用红外测量时需注意有效角度约30度
5. K型探针型号需妥善保存校准纸以便后续校准

九、附加说明
部分型号键盘支持字母输入功能：
2ABC、3DEF、4GHI、5JKL、6MNO、7PQRS、8TUV、9WXYZ、0（空格）

设备支持背光功能及保留按键记忆功能。

版本信息：2009.04 改版
