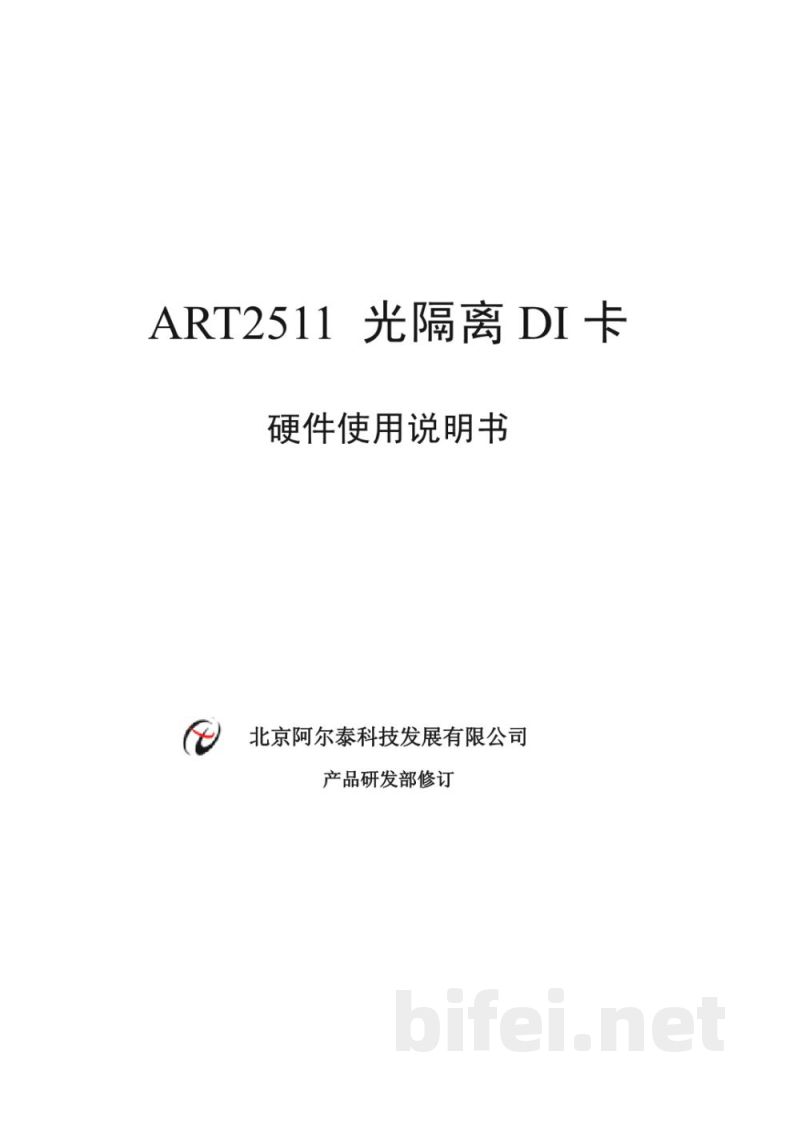

ART2511 光隔离 DI卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

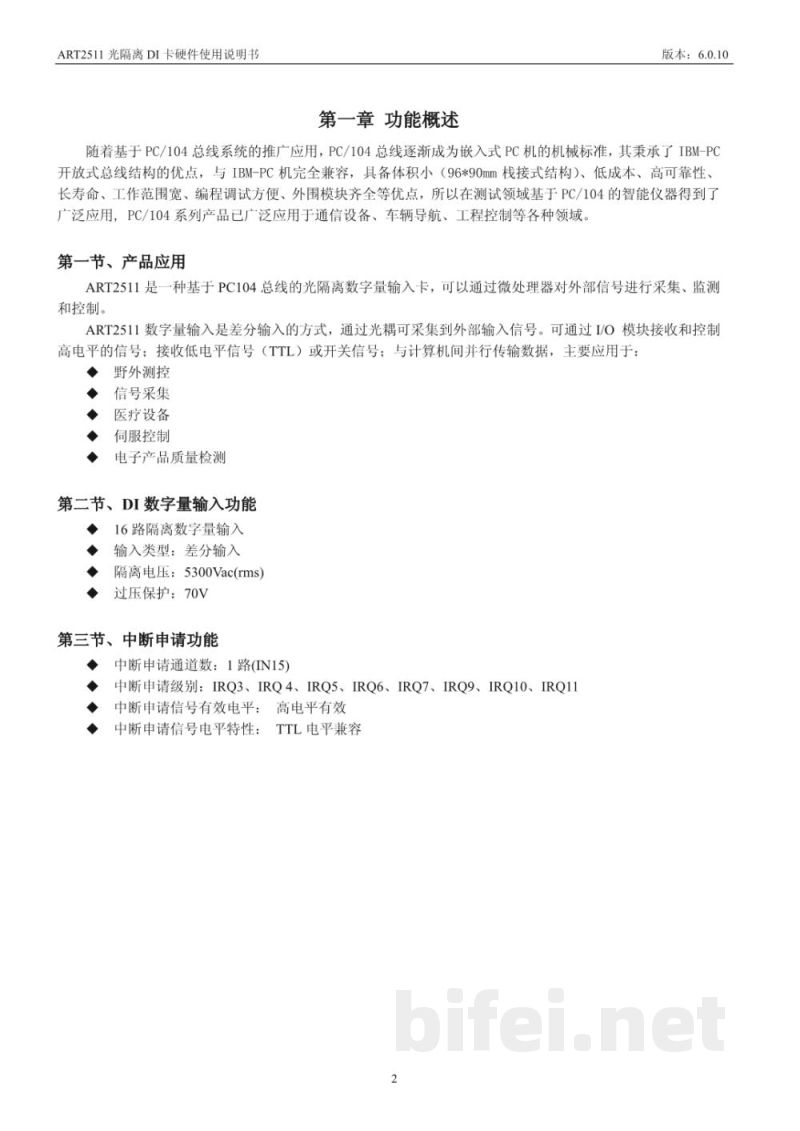

第一章 功能概述
版本：6.0.10

随着基于PC/104总线系统的推广应用，PC/104总线逐渐成为嵌入式PC机的机械标准，具有体积小（96×90mm栈接式结构）、低成本、高可靠性、长寿命、工作范围宽、编程调试方便及外围模块齐全等优点，因此在通信设备、车辆导航、工程控制等领域得到广泛应用。

第一节 产品应用
ART2511是一种基于PC/104总线的光隔离数字量输入卡，可通过微处理器对外部信号进行采集、监测和控制。
该卡采用差分输入方式，通过光耦实现外部信号隔离采集，可接收高电平信号、TTL低电平信号及开关信号，并与计算机进行并行数据传输，主要应用于：
野外测控、信号采集、医疗设备、伺服控制及电子产品质量检测等领域。

第二节 DI数字量输入功能
◆ 16路隔离数字量输入
◆ 输入类型：差分输入
◆ 隔离电压：5300Vac (rms)
◆ 过压保护：70V

第三节 中断申请功能
中断申请通道数：1路（IN15）
中断申请级别：IRQ3、IRQ4、IRQ5、IRQ6、IRQ7、IRQ9、IRQ10、IRQ11
中断申请信号有效电平：高电平有效
中断信号电平特性：TTL电平兼容

第二章 元件布局图及简要说明

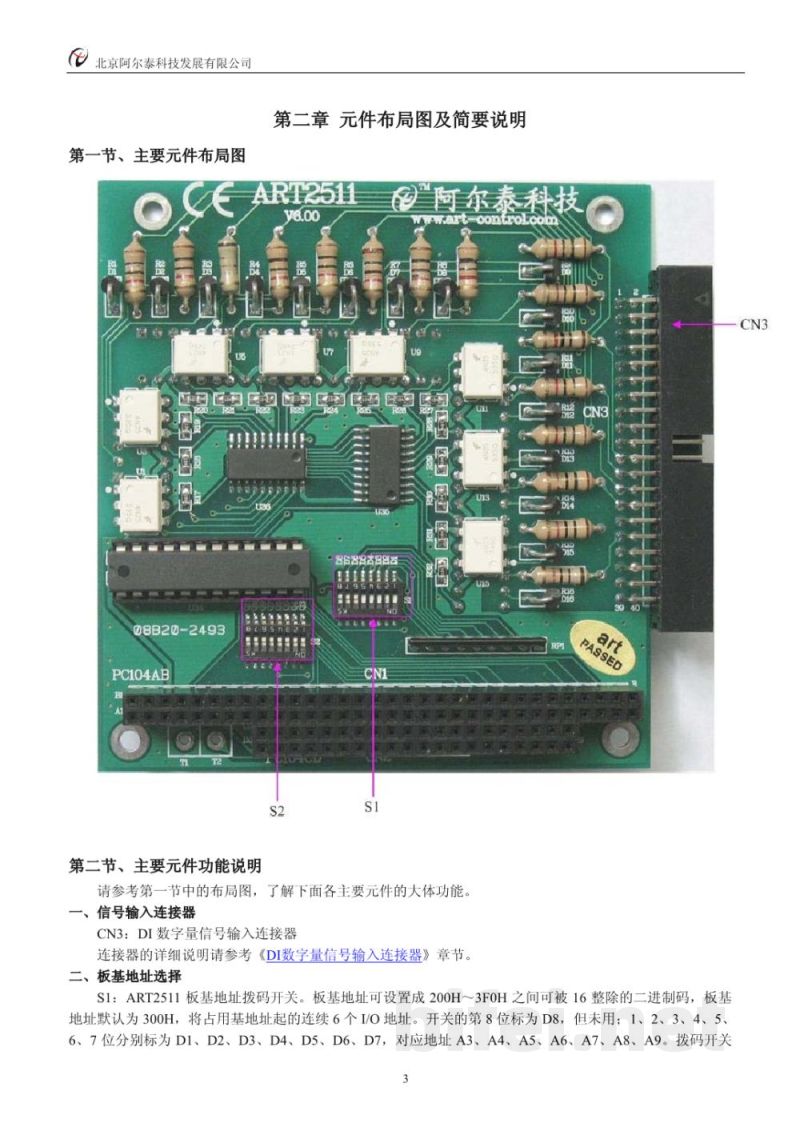

第一节 主要元件布局图
（见原始布局图说明）

第二节 主要元件功能说明
请参考布局图了解各元件功能：

一、信号输入连接器
CN3：DI数字量信号输入连接器，详细说明见“DI数字量信号输入连接器”章节。

二、板基地址选择
S1：ART2511板基地址拨码开关。
板基地址范围：200H～3F0H（需为16的倍数），默认地址为300H，占用起始地址连续6个I/O地址。

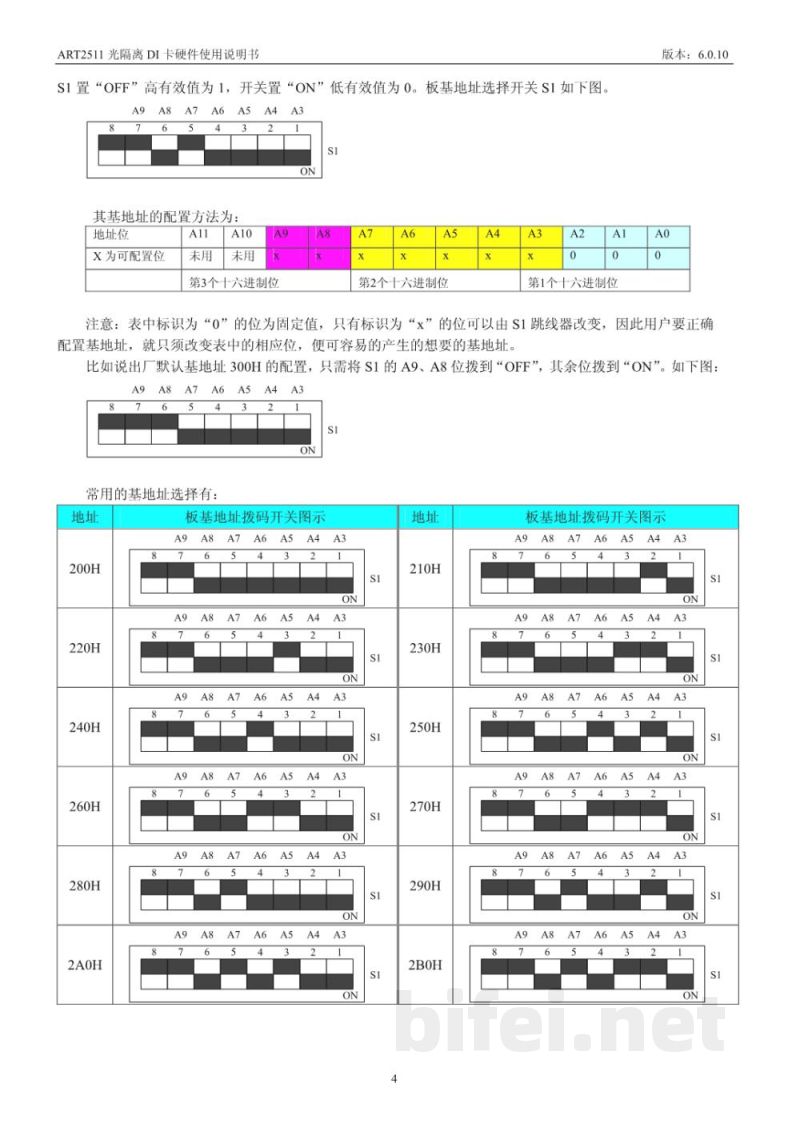

开关说明：
D1～D7分别对应A3～A9地址位，D8未使用。
S1拨码规则：OFF为1，ON为0。

常用基地址：200H、220H、240H、260H、280H、2A0H等。

地址配置说明：
固定位标记为0，可配置位为x。用户通过调整S1开关实现不同基地址设置，例如默认300H配置对应特定拨码组合。

第三章 DI数字量信号输入连接器
第一节 DI数字量信号输入连接器定义
第二节 DI数字量信号输入的连接方法

第四章 地址说明

第五章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 保修

附录A 各种标识与概念命名约定

版本信息：6.0.10
