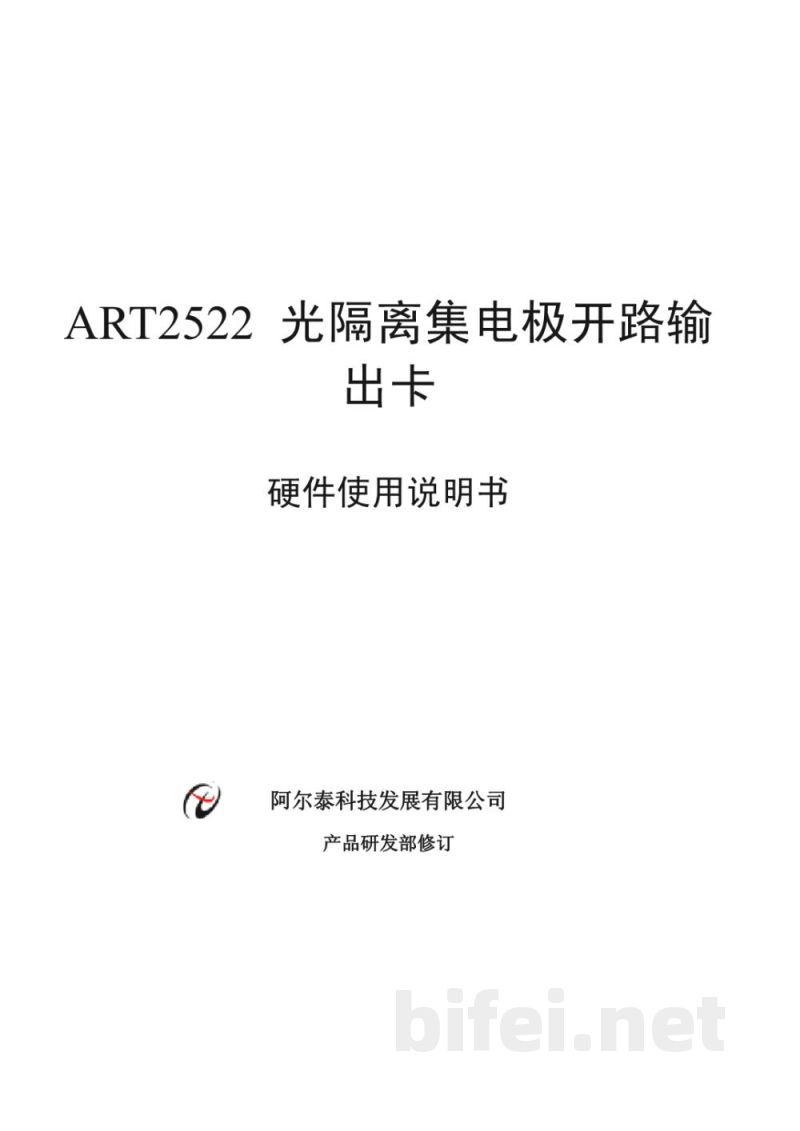

ART2522 光隔离集电极开路输出卡 硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订

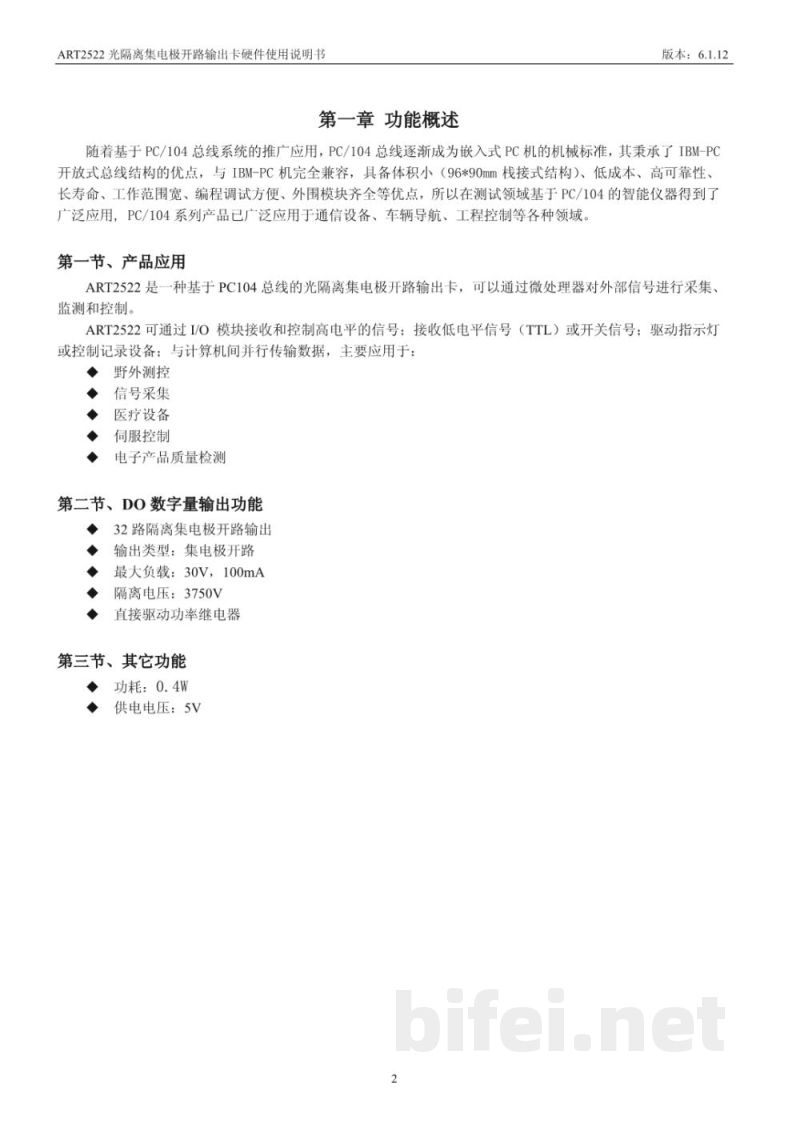

第一章 功能概述
随着基于PC/104总线系统的推广应用，PC/104总线逐渐成为嵌入式PC机的机械标准。其秉承IBM-PC开放式总线结构的优点，与IBM-PC完全兼容，具有体积小（96×90mm栈接式结构）、低成本、高可靠性、长寿命、工作范围宽、编程调试方便、外围模块齐全等特点，因此在测试领域得到了广泛应用，PC/104系列产品已广泛应用于通信设备、车辆导航、工程控制等领域。

第一节 产品应用
ART2522是一种基于PC/104总线的光隔离集电极开路输出卡，可通过微处理器对外部信号进行采集、监测与控制。
该产品可通过I/O模块接收和控制高电平信号，接收低电平（TTL）或开关信号，可驱动指示灯或控制记录设备，并与计算机进行并行数据传输，主要应用包括：
野外测控
信号采集
医疗设备
伺服控制
电子产品质量检测

第二节 DO数字量输出功能
32路隔离集电极开路输出
输出类型：集电极开路
最大负载：30V / 100mA
隔离电压：3750V
可直接驱动功率继电器

第三节 其它功能
功耗：0.4W
供电电压：5V

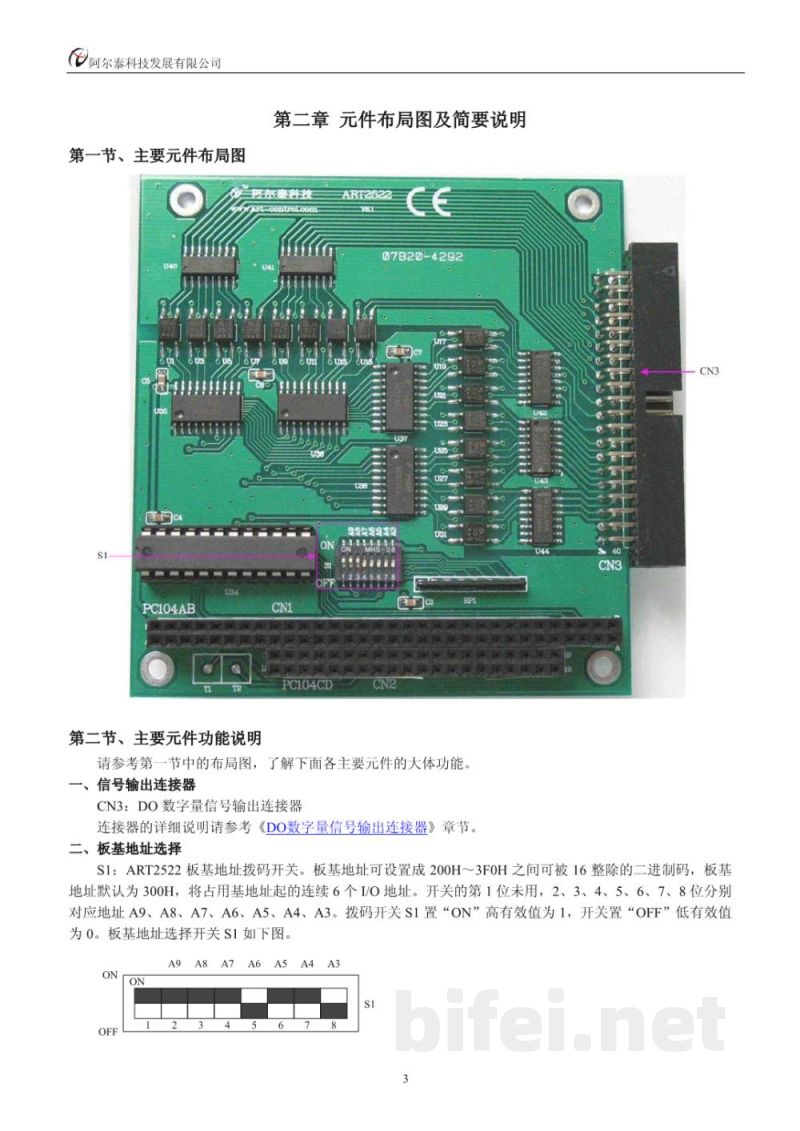

第二章 元件布局图及简要说明
第一节 主要元件布局图（略）
第二节 主要元件功能说明
请参考布局图了解各元件功能。

一、信号输出连接器
CN3：DO数字量信号输出连接器，详细说明见“DO数字量信号输出连接器”章节。

二、板基地址选择
S1为ART2522板基地址拨码开关，用于设置I/O基地址，范围200H～3F0H（可被16整除），默认地址为300H，占用连续6个I/O地址。
S1开关第1位未使用，第2～8位分别对应A9～A3。拨码ON表示1，OFF表示0。

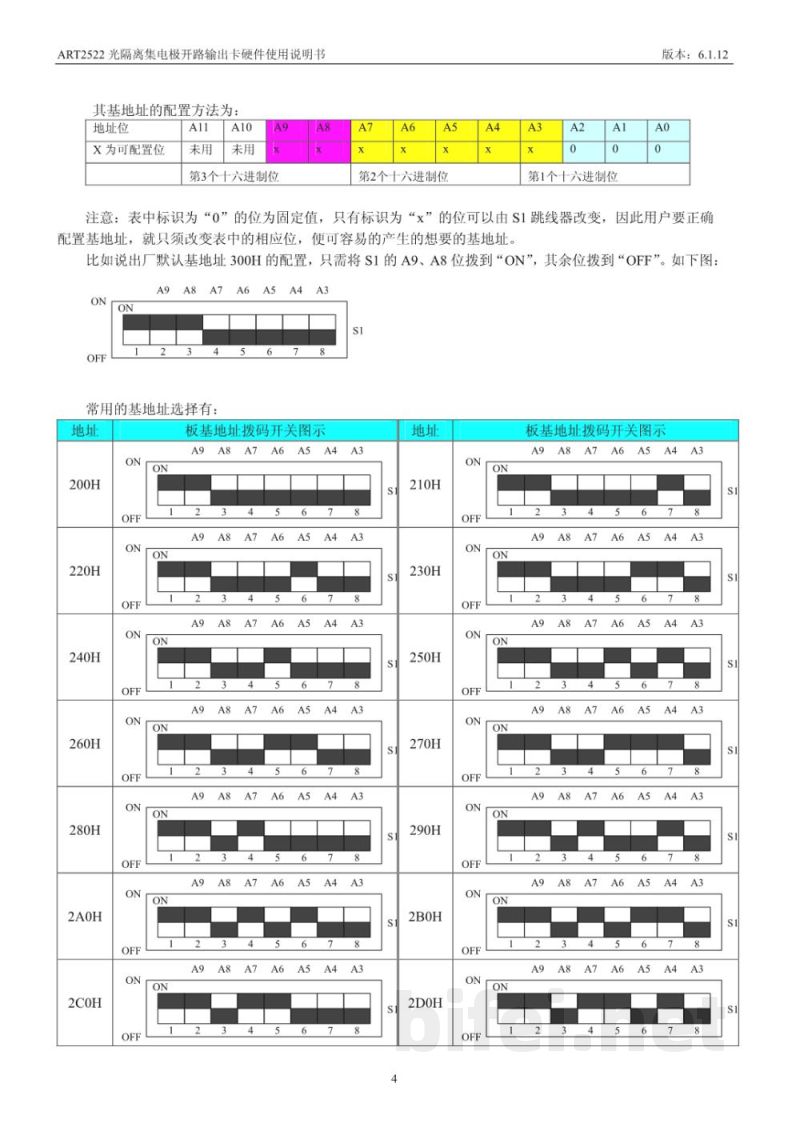

基地址配置说明：
地址位中标记为X的位可配置，其余为固定值。
通过设置A9～A3即可组合生成所需基地址。

例如默认300H配置：A9、A8置ON，其余置OFF。

常用基地址包括：200H、220H、240H、260H、280H、2A0H、2C0H等，以及210H、230H、250H、270H、290H、2B0H等组合。

通过拨码开关S1调整对应位即可实现地址配置。
