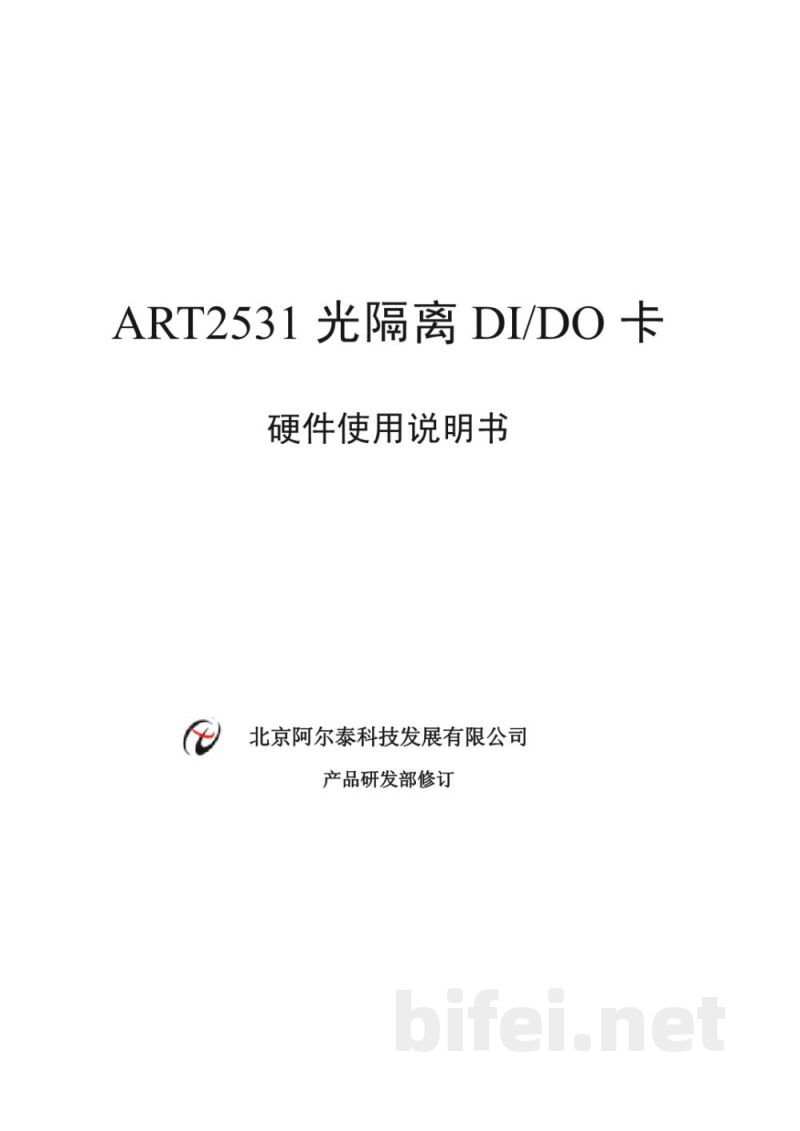

ART2531光隔离DI/DO卡硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
版本：6.0.14

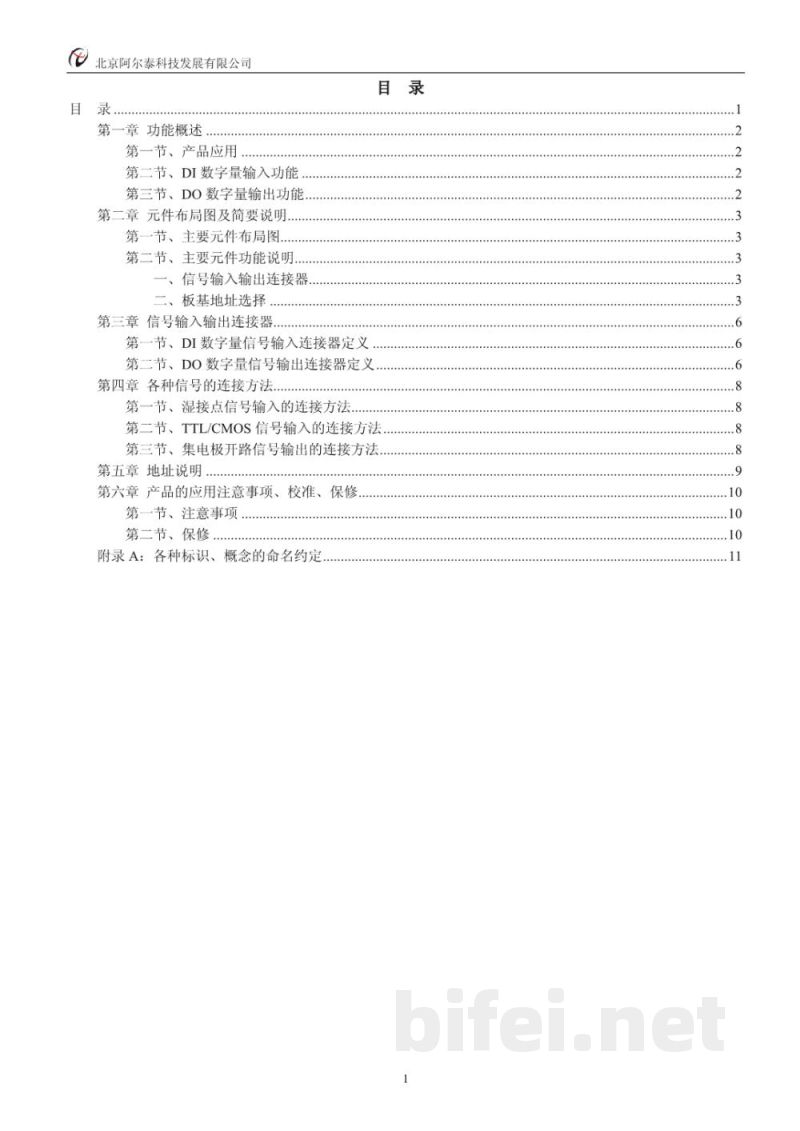

目录
第一章 功能概述
第一节 产品应用
第二节 DI数字量输入功能
第三节 DO数字量输出功能

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、板基地址选择

第三章 信号输入输出连接器
第一节 DI数字量信号输入连接器定义
第二节 DO数字量信号输出连接器定义

第四章 各种信号的连接方法
第一节 湿接点信号输入的连接方法
第二节 TTL/CMOS信号输入的连接方法
第三节 集电极开路信号输出的连接方法

第五章 地址说明

第六章 产品的应用注意事项、校准与保修
第一节 注意事项
第二节 保修

附录A 各种标识、概念的命名约定

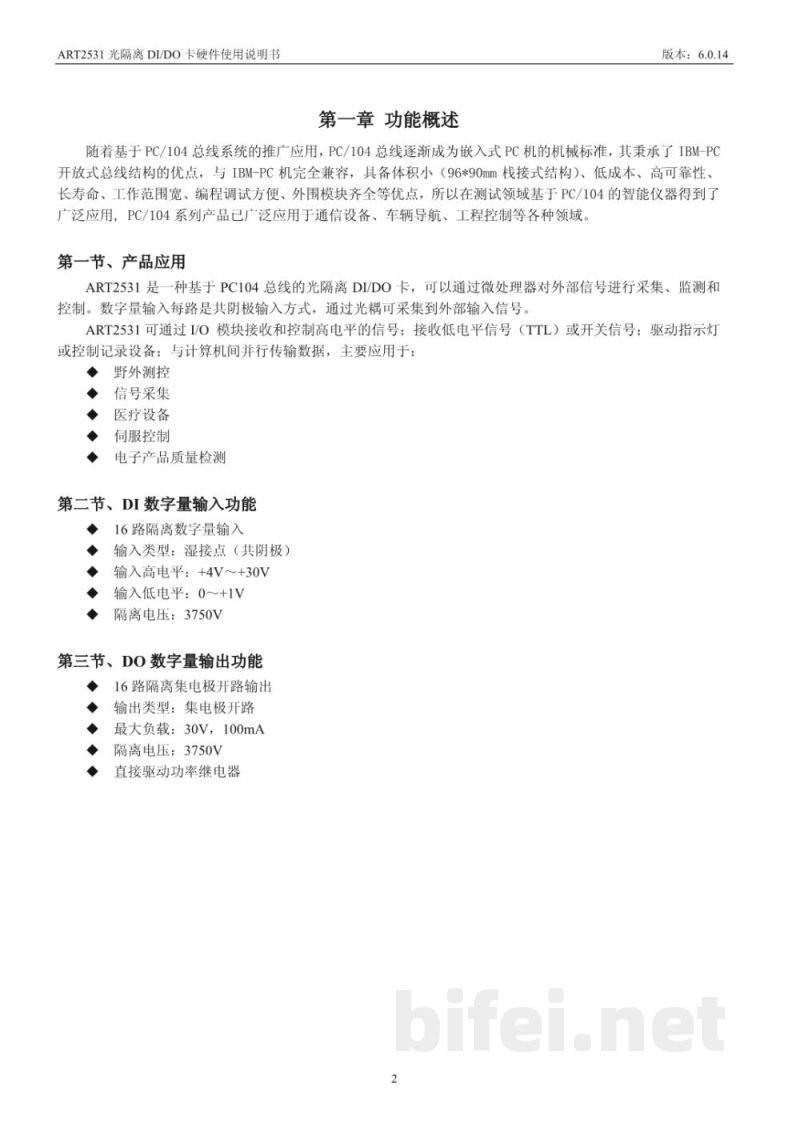

第一章 功能概述
随着基于PC/104总线系统的推广应用，PC/104逐渐成为嵌入式PC机的重要机械与电气标准。该结构继承了IBM-PC开放式总线体系的优点，具有体积小（96×90mm栈接式结构）、低成本、高可靠性、长寿命、工作范围宽及编程调试方便等特点，广泛应用于通信设备、车辆导航及工程控制等领域。

第一节 产品应用
ART2531是一种基于PC/104总线的光隔离DI/DO卡，可通过微处理器实现外部信号的采集、监测与控制。其数字量输入采用共阴极方式，通过光耦实现隔离采集。可接收低电平（TTL）或开关信号，并用于驱动指示灯或控制记录设备，与计算机进行并行数据传输。典型应用包括：野外测控、信号采集、医疗设备、伺服控制及电子产品质量检测等。

第二节 DI数字量输入功能
16路隔离数字量输入
输入类型：湿接点（共阴极）
输入高电平：+4V～+30V
输入低电平：0～+1V
隔离电压：3750V

第三节 DO数字量输出功能
16路隔离集电极开路输出
输出类型：集电极开路
最大负载：30V / 100mA
隔离电压：3750V
可直接驱动功率继电器

第二章 元件布局图及简要说明

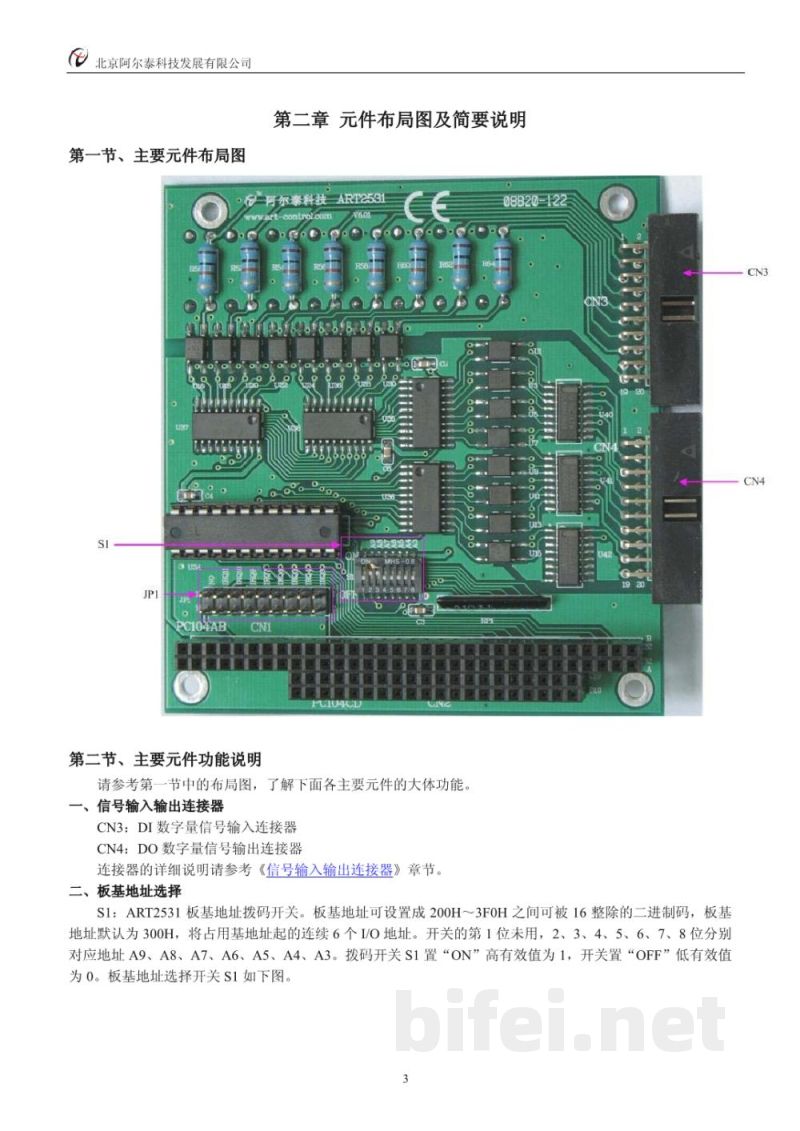

主要元件布局图：S1、JP1等
信号输入输出连接器：CN3为DI数字量输入连接器，CN4为DO数字量输出连接器。详细说明见信号输入输出连接器章节。

二、板基地址选择
S1为ART2531板基地址拨码开关，地址范围200H～3F0H（需为16的倍数）。默认地址为300H，占用连续6个I/O地址。

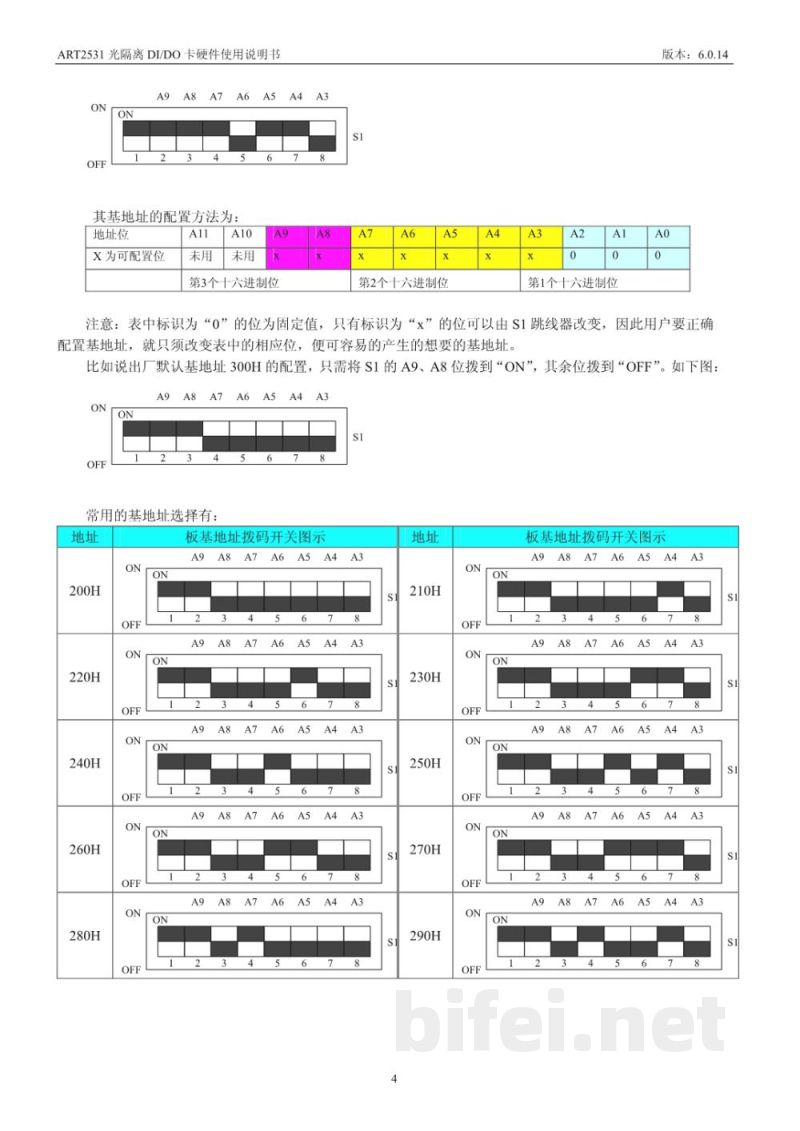

拨码开关对应关系：
第1位未用，第2～8位分别对应A9～A3。ON表示1，OFF表示0。

基地址配置规则：
固定位不可更改，仅“x”位可由S1设置。通过调整拨码开关可生成目标基地址。

例如默认300H配置：A9、A8为ON，其余为OFF。

常用基地址示例：200H、220H、240H、260H、280H等通过不同A位组合实现。

拨码开关示意图：A9、A8、A7、A6、A5、A4、A3对应不同ON/OFF组合，用于确定I/O基地址。
