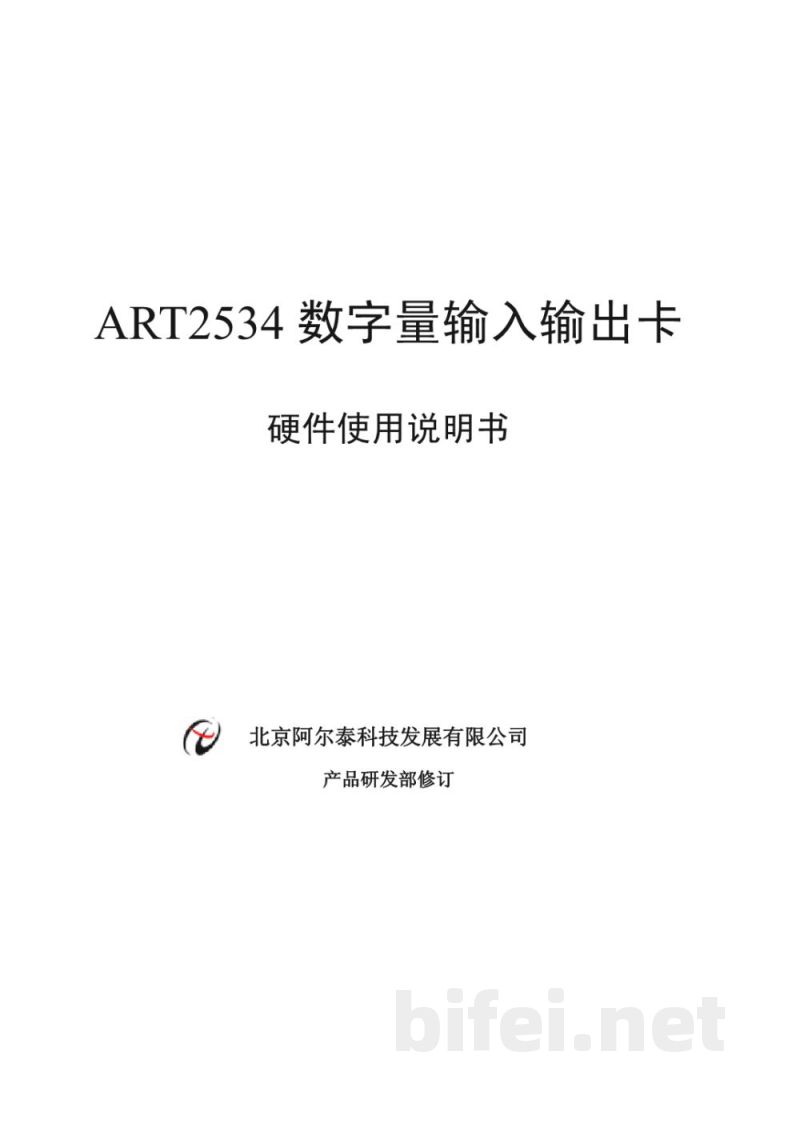

ART2534数字量输入输出卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

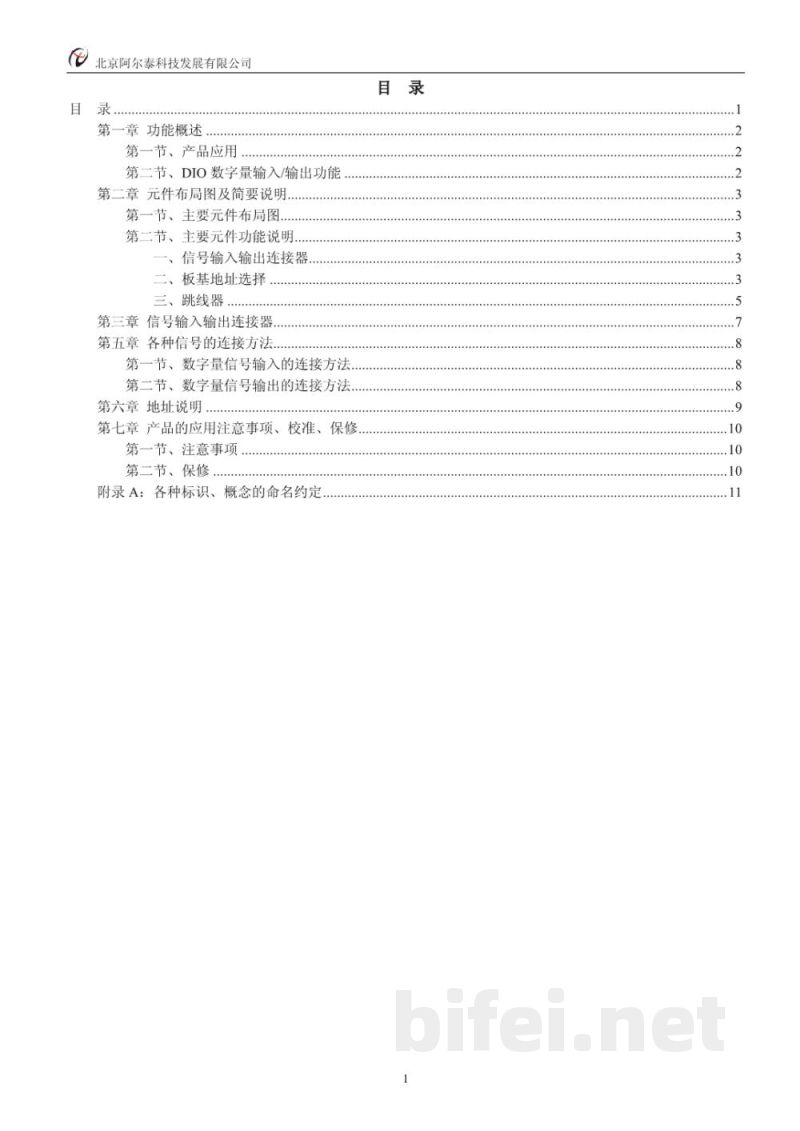

目录:
第一章 功能概述
第一节 产品应用
第二节 DIO数字量输入/输出功能
第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 板基地址选择
三 跳线器
第三章 信号输入输出连接器
第五章 各种信号的连接方法
第一节 数字量信号输入的连接方法
第二节 数字量信号输出的连接方法
第六章 地址说明
第七章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 保修
附录A 各种标识、概念的命名约定
ART2534数字量输入输出卡 硬件使用说明书
版本:6.021

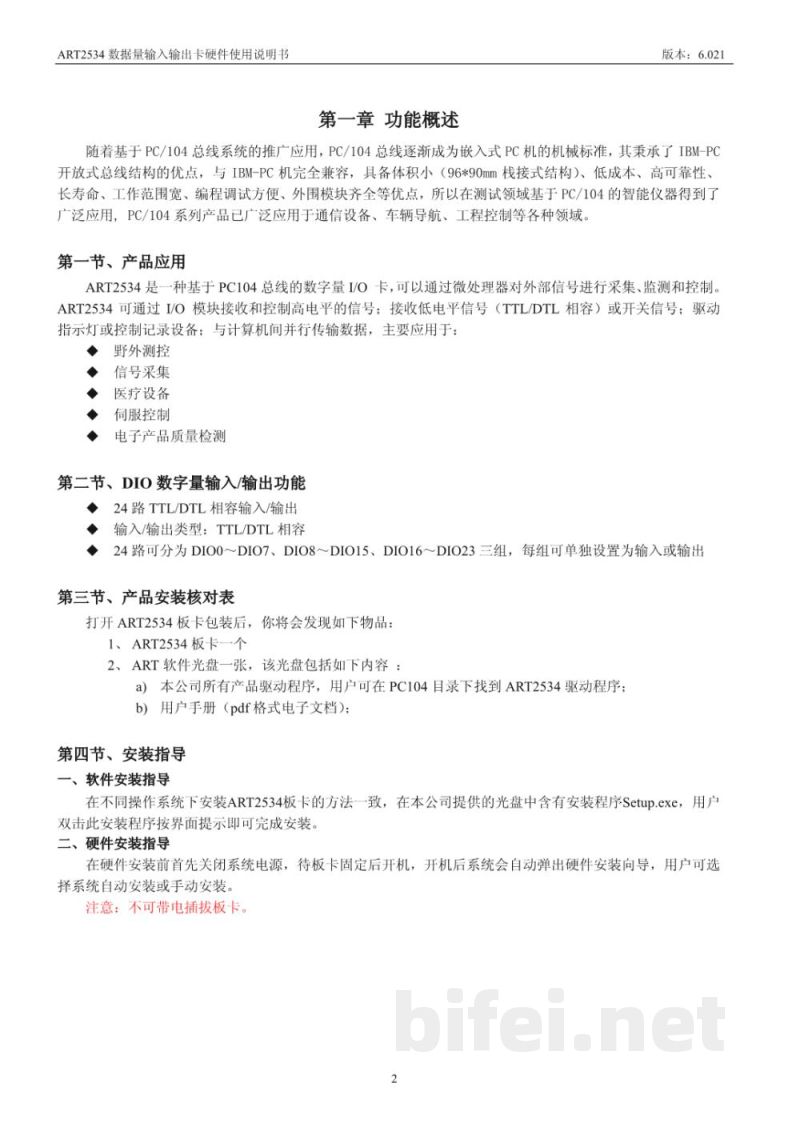

第一章 功能概述:
随着基于PC/104总线系统的推广应用,PC/104总线逐渐成为嵌入式PC机的机械标准,具有体积小(96×90mm栈接式结构)、低成本、高可靠性、长寿命、工作范围宽及编程方便等特点,因此在测试与工业控制领域得到广泛应用。
第一节 产品应用:
ART2534是一种基于PC/104总线的数字量I/O卡,可通过微处理器对外部信号进行采集、监测和控制。支持TTL/DTL兼容信号输入输出,可驱动指示灯或控制记录设备,与计算机进行并行数据传输。主要应用领域包括:野外测控、信号采集、医疗设备、伺服控制及电子产品质量检测等。
第二节 DIO数字量输入/输出功能:
◆ 24路TTL/DTL兼容输入/输出
◆ 输入/输出类型:TTL/DTL兼容
◆ 24路可分为DIO0~DIO7、DIO8~DIO15、DIO16~DIO23三组,每组可独立配置为输入或输出
第三节 产品安装核对表:
打开ART2534板卡包装后应包含:
1. ART2534板卡一块
2. 软件光盘一张(包含驱动程序及PDF用户手册)
第四节 安装指导:
一 软件安装指导:
不同操作系统下安装方法一致,运行光盘中的Setup.exe,根据提示完成安装。
二 硬件安装指导:
安装前必须关闭系统电源,固定板卡后再开机,系统将自动识别或进入手动安装向导。注意:禁止带电插拔板卡。

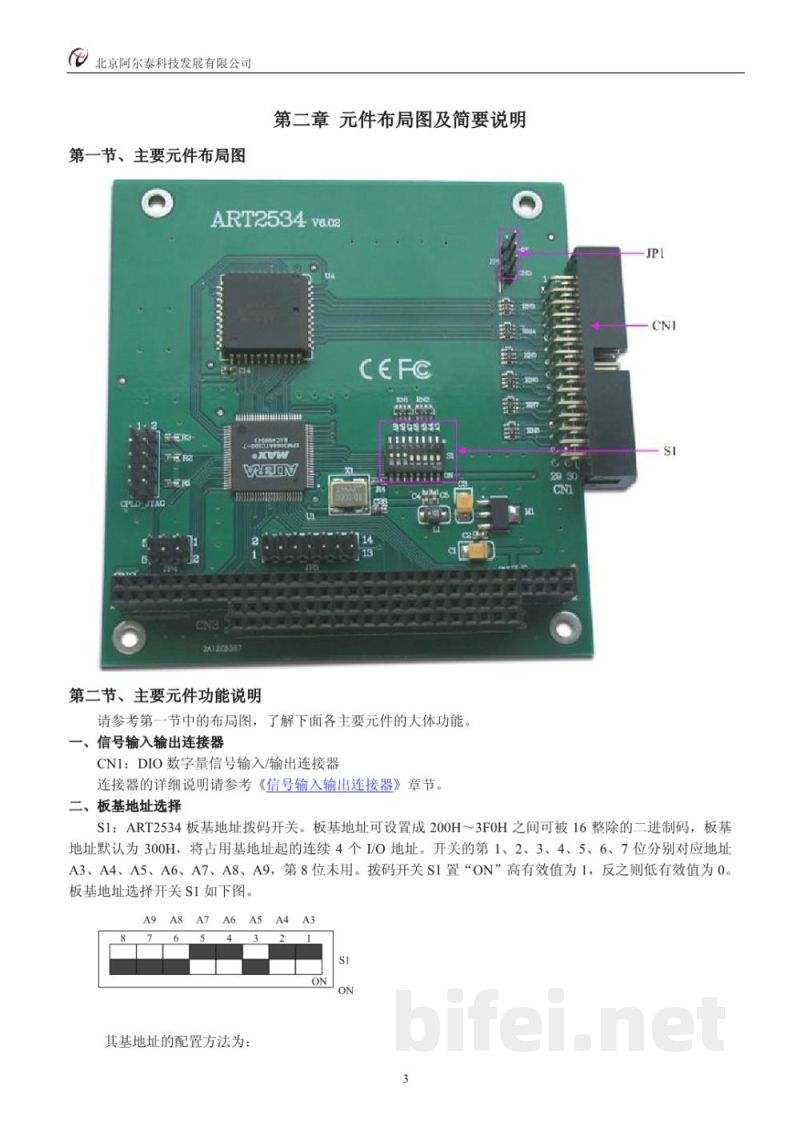

第二章 元件布局图及简要说明:
第一节 主要元件布局图(略)
第二节 主要元件功能说明:
1. 信号输入输出连接器CN1:用于DIO数字量信号输入/输出连接。
2. 板基地址选择S1:用于设置ART2534板基地址。地址范围200H~3F0H之间可被16整除的地址,默认300H,占用连续4个I/O地址。
S1拨码开关第1~7位分别对应A3~A9,第8位未用。ON表示1,OFF表示0。

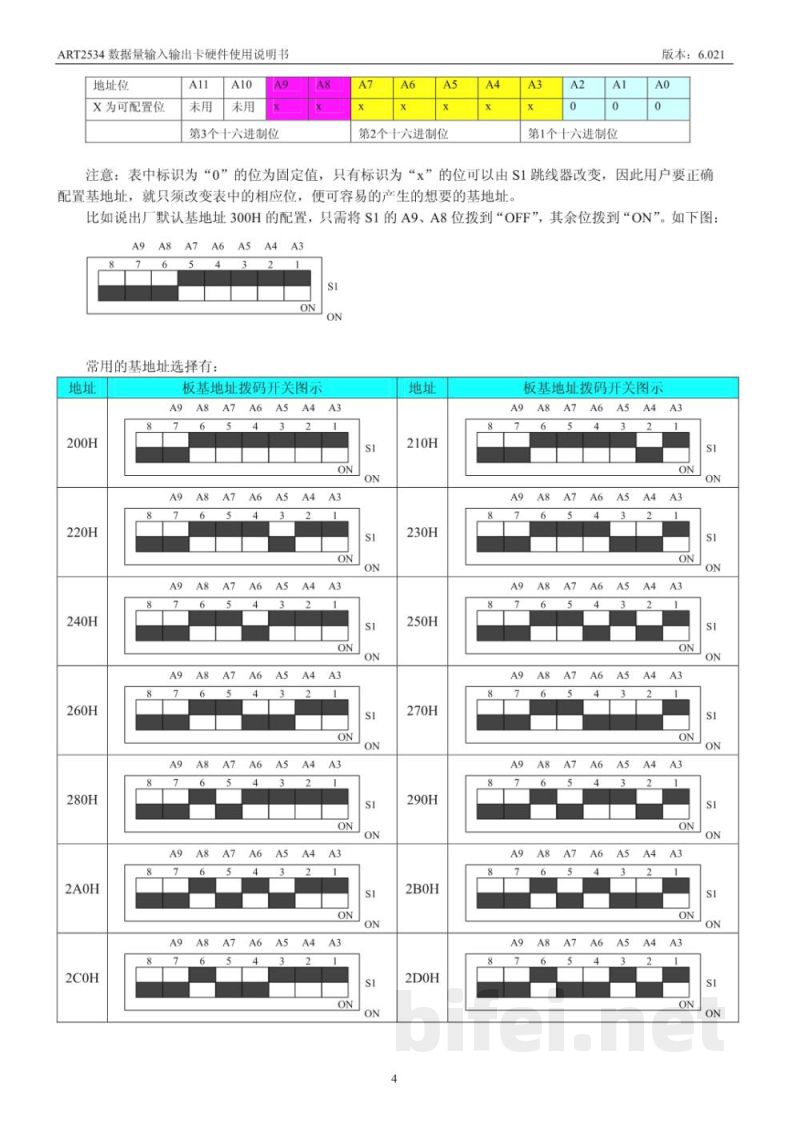

地址配置说明:
板基地址由高位固定与可配置位组成,用户通过拨码开关设置对应位实现地址配置。例如默认300H配置:A9、A8为OFF,其余为ON。
常用基地址包括:200H、220H、240H、260H、280H、2A0H、2C0H等。
