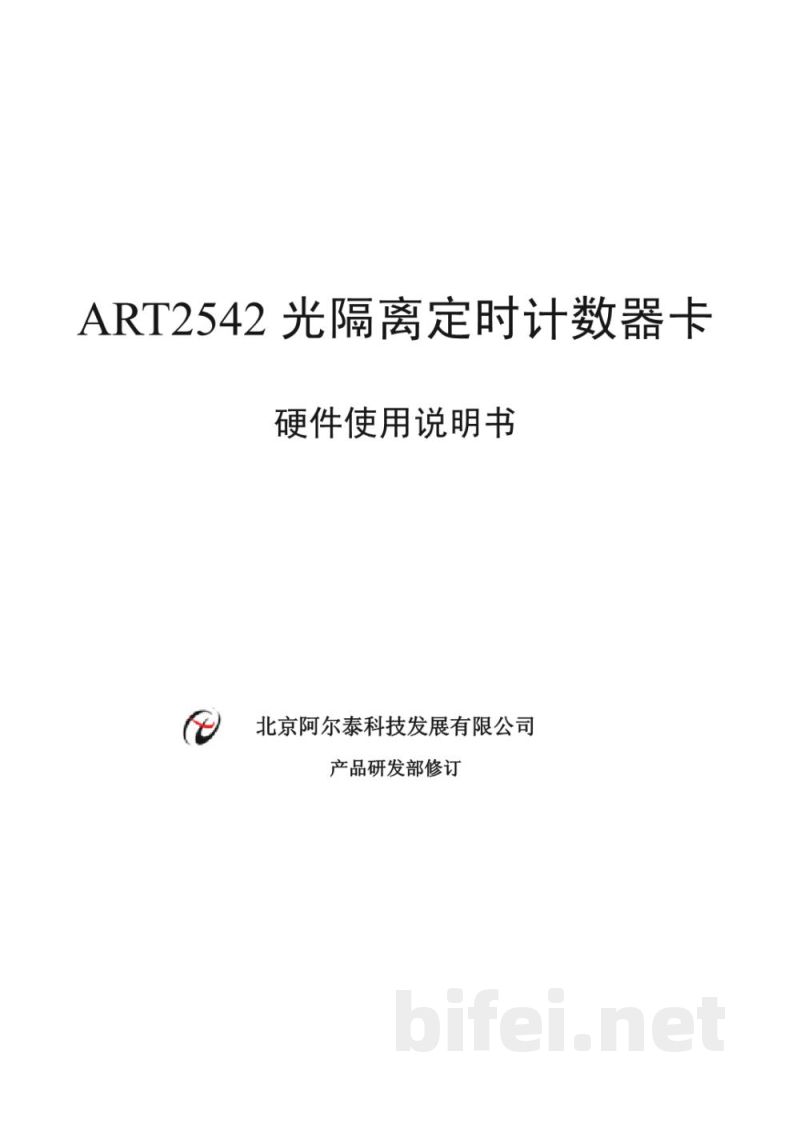

ART2542光隔离定时计数器卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

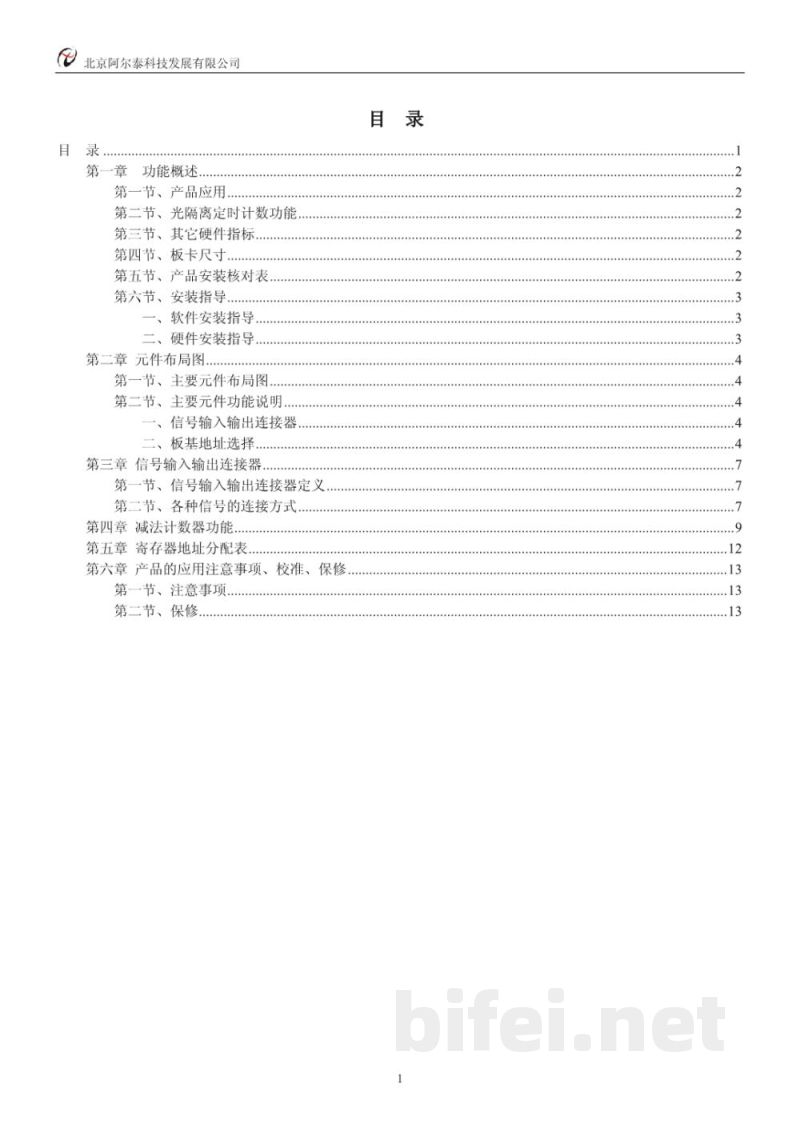

目录
第一章 功能概述
第一节 产品应用
第二节 光隔离定时计数功能
第三节 其它硬件指标
第四节 板卡尺寸
第五节 产品安装核对表
第六节 安装指导（软件安装指导、硬件安装指导）
第二章 元件布局图
第一节 主要元件布局图
第二节 主要元件功能说明
第三章 信号输入输出连接器
第四章 减法计数器功能
第五章 寄存器地址分配表
第六章 产品应用注意事项、校准、保修

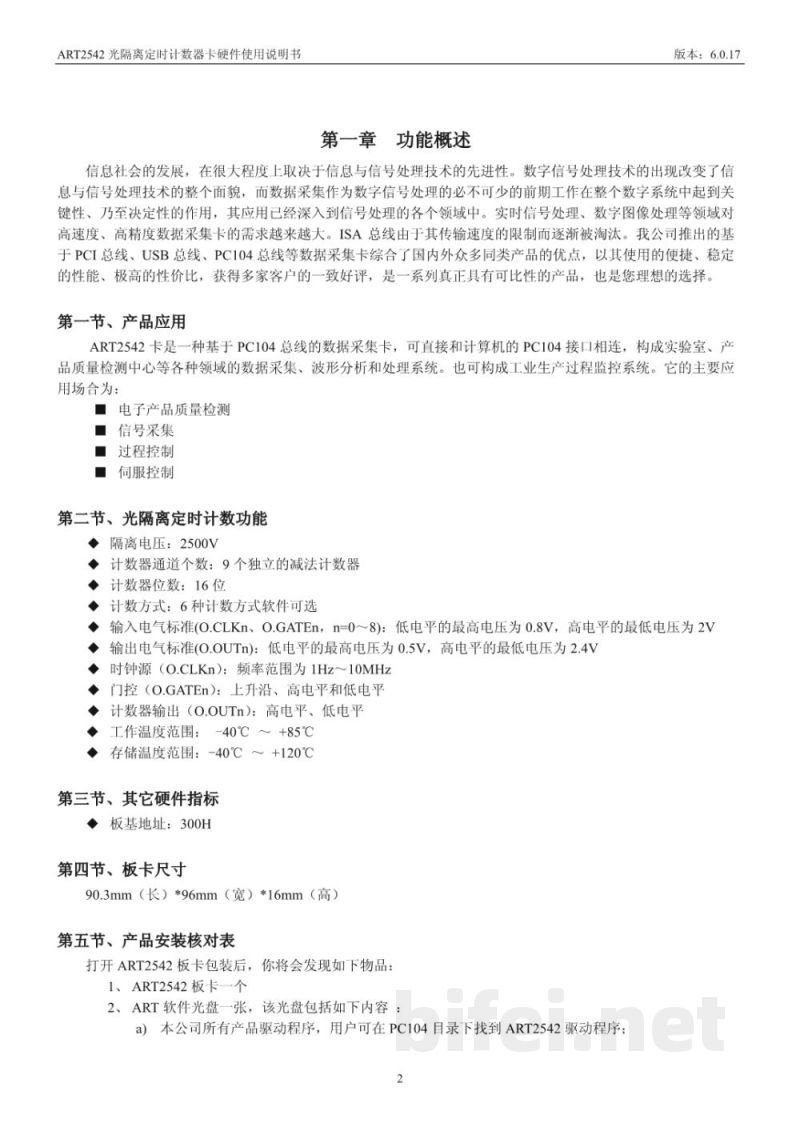

第一章 功能概述（版本：6.0.17）
随着信息社会的发展，信息与信号处理技术不断进步。数字信号处理技术改变了信息处理方式，而数据采集作为前端基础，在数字系统中起关键作用，广泛应用于信号处理、实时控制及图像处理等领域。由于ISA总线传输速率限制逐渐被淘汰，公司推出基于PCI、USB、PC104等总线的数据采集卡系列产品，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用
ART2542卡是一种基于PC104总线的数据采集卡，可直接连接PC104接口，用于实验室、产品质量检测中心等数据采集、波形分析及处理系统，也可用于工业过程监控系统。主要应用包括：
■ 电子产品质量检测
■ 信号采集
■ 过程控制
■ 伺服控制

第二节 光隔离定时计数功能
隔离电压：2500V
计数器通道：9个独立减法计数器
计数器位数：16位
计数方式：6种软件可选
输入电气标准（O.CLKn、O.GATEn，n=0～8）：低电平最高0.8V，高电平最低2V
输出电气标准（O.OUTn）：低电平最高0.5V，高电平最低2.4V
时钟源（O.CLKn）：频率范围1Hz～10MHz
门控（O.GATEn）：支持上升沿、高电平、低电平计数
输出（O.OUTn）：高电平/低电平
工作温度：-40℃～+85℃
存储温度：-40℃～+120℃

第三节 其它硬件指标
板基地址：300H

第四节 板卡尺寸
90.3mm（长）×96mm（宽）×16mm（高）

第五节 产品安装核对表
打开ART2542包装后包含：
1. ART2542板卡1个
2. 软件光盘1张（含驱动程序与用户手册PDF）
驱动程序路径：PC104目录下ART2542驱动程序

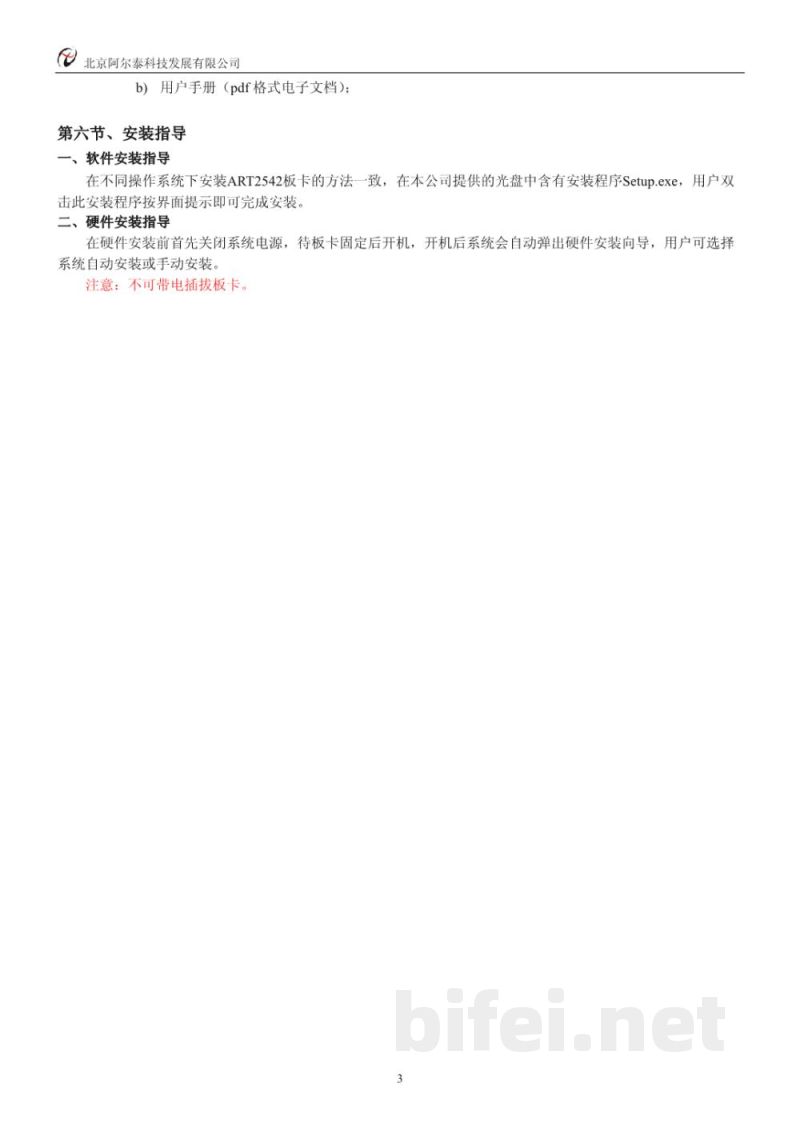

第六节 安装指导
软件安装：
光盘提供Setup.exe安装程序，双击按提示完成安装。

硬件安装：
安装前请关闭电源，固定板卡后再开机。系统将自动弹出硬件安装向导，可选择自动或手动安装。注意：不可带电插拔板卡。

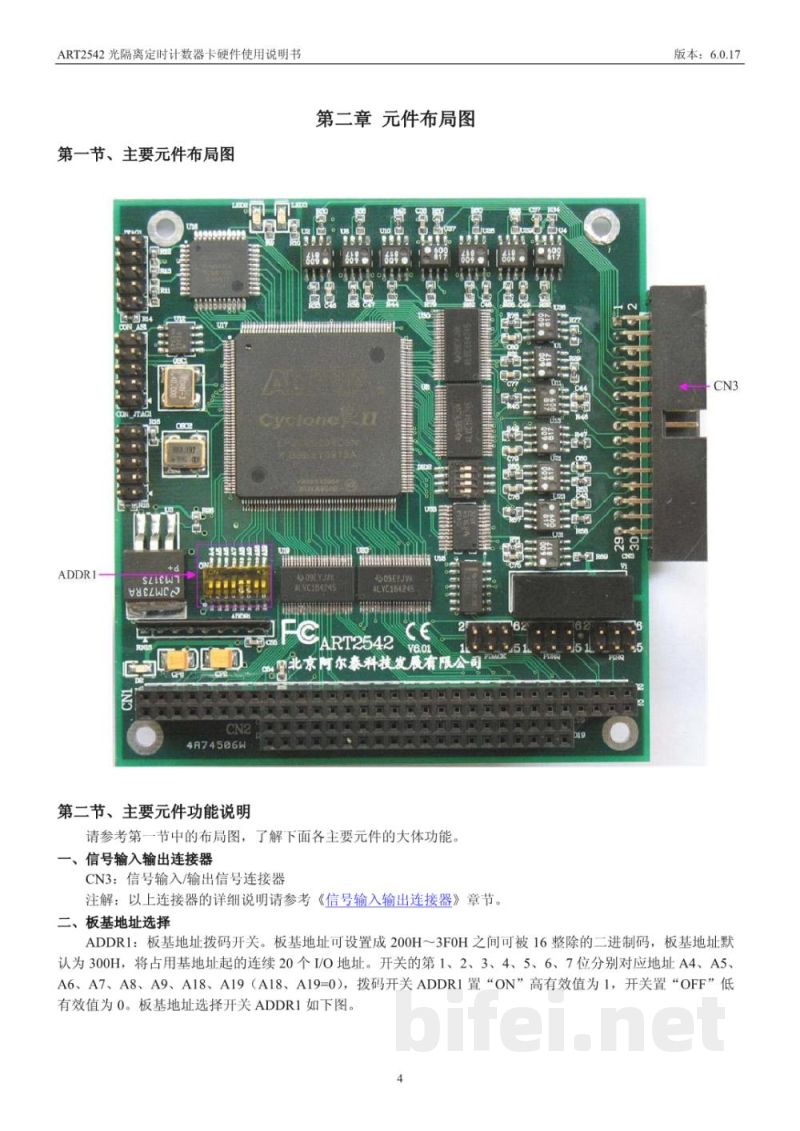

第二章 元件布局图
（布局示意参考）ART2542板卡元件分布示意

第二节 主要元件功能说明
CN3：信号输入/输出连接器，用于外部信号接入输出。详细定义请参考信号输入输出章节。

ADDR1：板基地址拨码开关，用于设置I/O基地址。地址范围200H～3F0H（16进制且可被16整除），默认300H，占用连续20个I/O地址。拨码开关ON为1，OFF为0，对应A4～A9及A18、A19（A18、A19=0）。

第三章 信号输入输出连接器
CN3为信号输入输出接口，用于连接外部控制与采集信号。

第四章 减法计数器功能
（原文未完整提供具体内容）

第五章 寄存器地址分配表
（原文未完整提供具体内容）

第六章 产品应用注意事项、校准、保修
（原文未完整提供具体内容）
