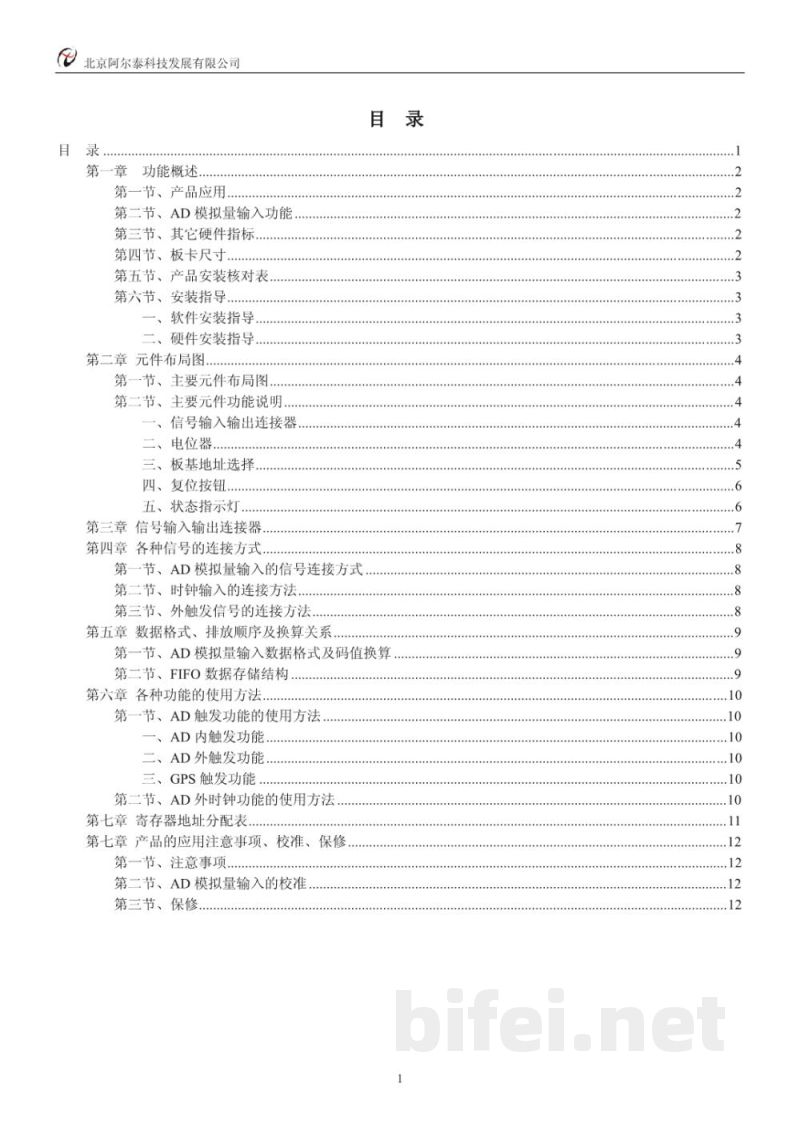

目录
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 其它硬件指标
第四节 板卡尺寸
第五节 产品安装核对表
第六节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
电位器
板基地址选择
复位按钮
状态指示灯

第三章 信号输入输出连接器

第四章 各种信号的连接方式
第一节 AD模拟量输入信号连接方式
第二节 时钟输入的连接方法
第三节 外触发信号的连接方法

第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
第二节 FIFO数据存储结构

第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
AD内触发功能
第二节 AD外触发功能
第三节 GPS触发功能
第四节 AD外时钟功能的使用方法

第七章 寄存器地址分配表

第八章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修

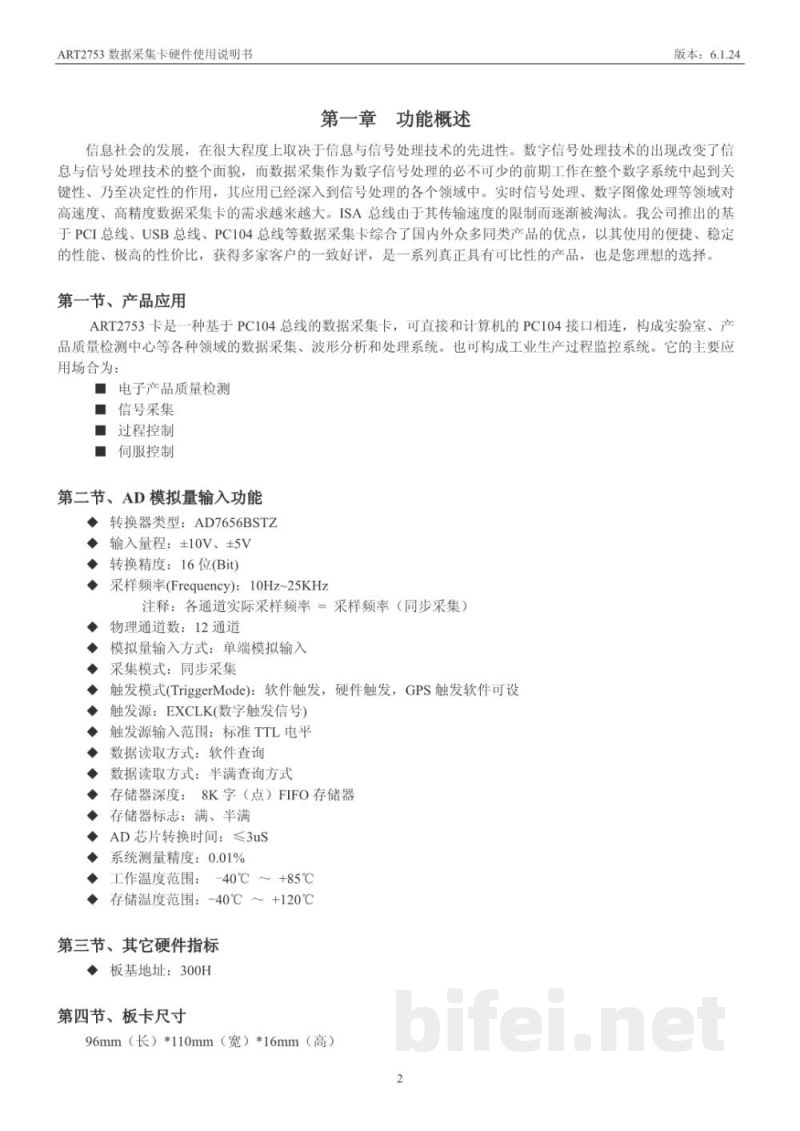

ART2753数据采集卡硬件使用说明书 第一章功能概述 版本：6.1.24

随着信息社会的发展，信息与信号处理技术不断进步。数字信号处理技术改变了传统信息处理方式，而数据采集作为数字信号处理的前期基础，在各类系统中具有关键作用。实时信号处理、数字图像处理等领域对高速高精度数据采集卡需求不断增加。ISA总线因传输速度限制逐渐被淘汰，公司推出基于PCI总线、USB总线、PC104总线等数据采集卡，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用
ART2753卡是一种基于PC104总线的数据采集卡，可直接连接计算机PC104接口，用于实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统，也可用于工业生产过程监控系统。主要应用包括：
电子产品质量检测
信号采集
过程控制
伺服控制

第二节 AD模拟量输入功能
转换器类型：AD7656BSTZ
输入量程：±10V、±5V
转换精度：16位
采样频率：10Hz~25KHz（同步采集）
物理通道数：12通道
模拟量输入方式：单端输入
采集模式：同步采集
触发模式：软件触发、硬件触发、GPS触发（可设）
触发源：EXCLK（数字触发信号），TTL电平
数据读取方式：软件查询、半满查询方式
FIFO存储器深度：8K字（点），标志包括满与半满
AD芯片转换时间：≤3μS
系统测量精度：0.01%
工作温度范围：-40℃～+85℃
存储温度范围：-40℃～+120℃

第三节 其它硬件指标
板基地址：300H

第四节 板卡尺寸
96mm（长）×110mm（宽）×16mm（高）

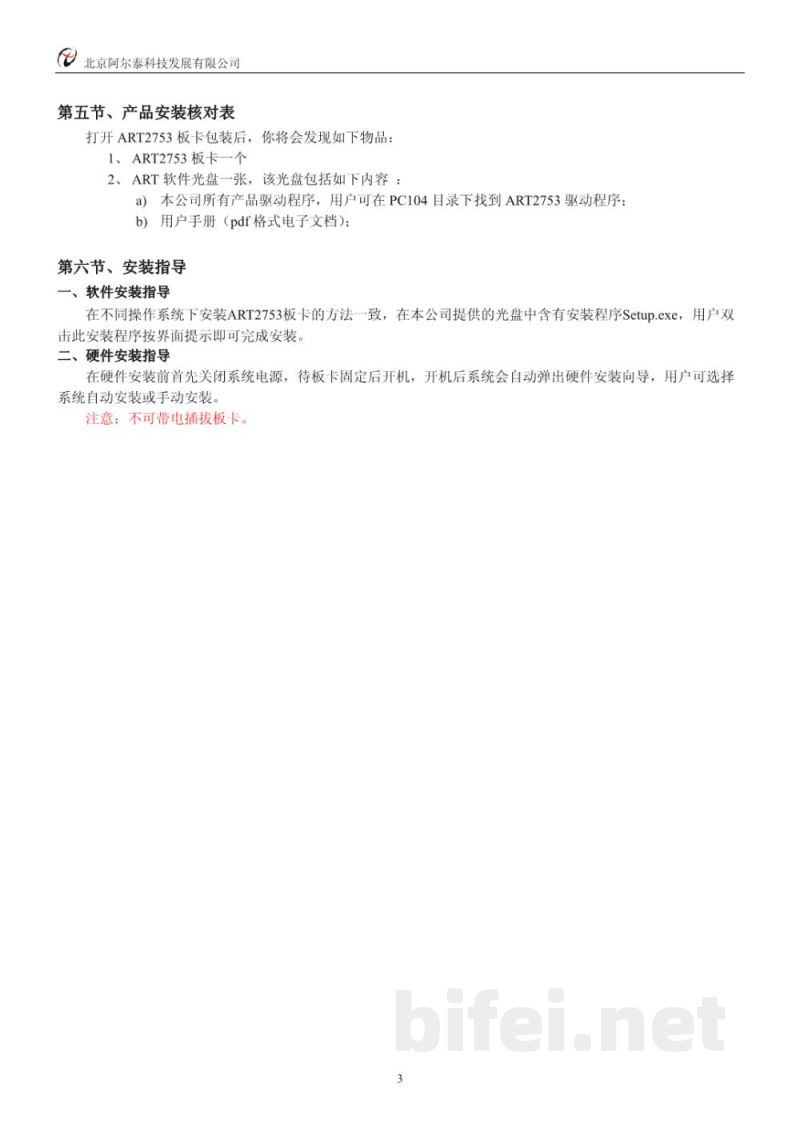

第五节 产品安装核对表
打开ART2753包装后应包含：
1. ART2753板卡一块
2. 软件光盘一张（包含驱动程序及PDF用户手册）

第六节 安装指导
软件安装指导：在不同操作系统下安装方法一致，光盘中包含Setup.exe安装程序，双击后按提示完成安装。

硬件安装指导：安装前需关闭电源，固定板卡后再开机，系统会自动弹出硬件安装向导，可选择自动或手动安装。注意：禁止带电插拔板卡。

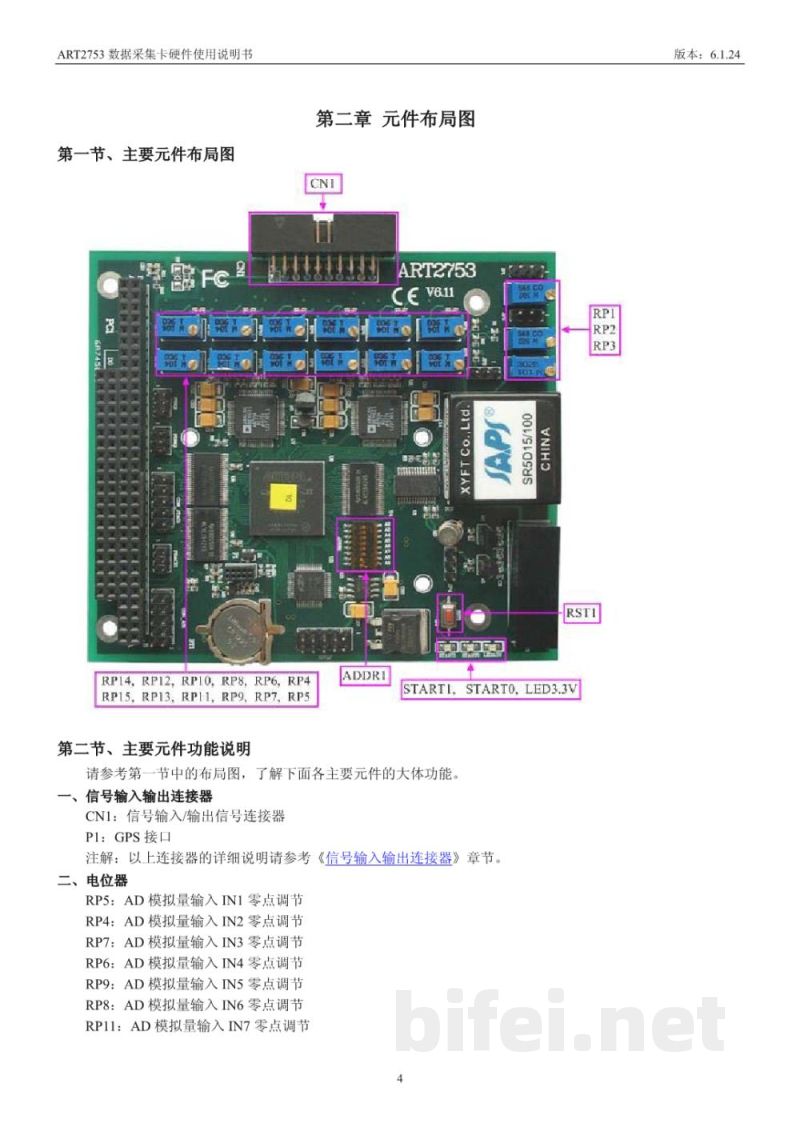

第二章 元件布局图
第二节 主要元件功能说明
ADDR
RP1-RP15
RST
START
