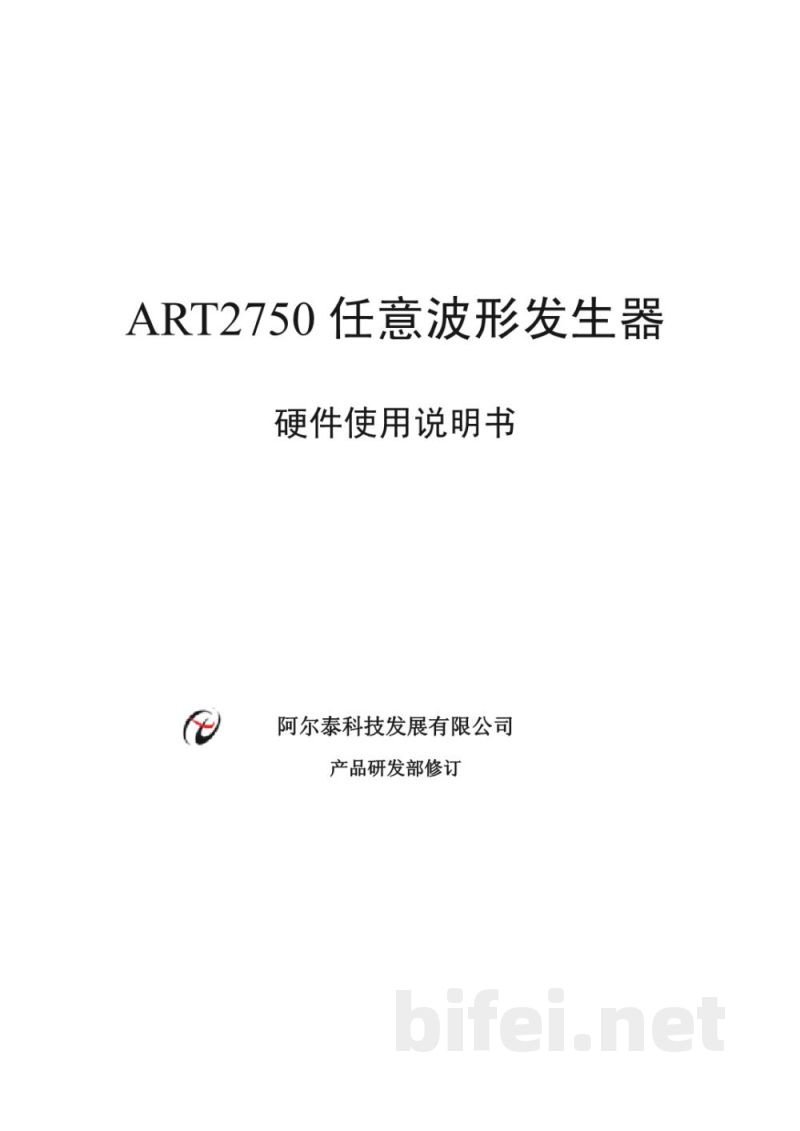

ART2750任意波形发生器硬件使用说明书
版本：V6.1.20
阿尔泰科技发展有限公司 产品研发部修订

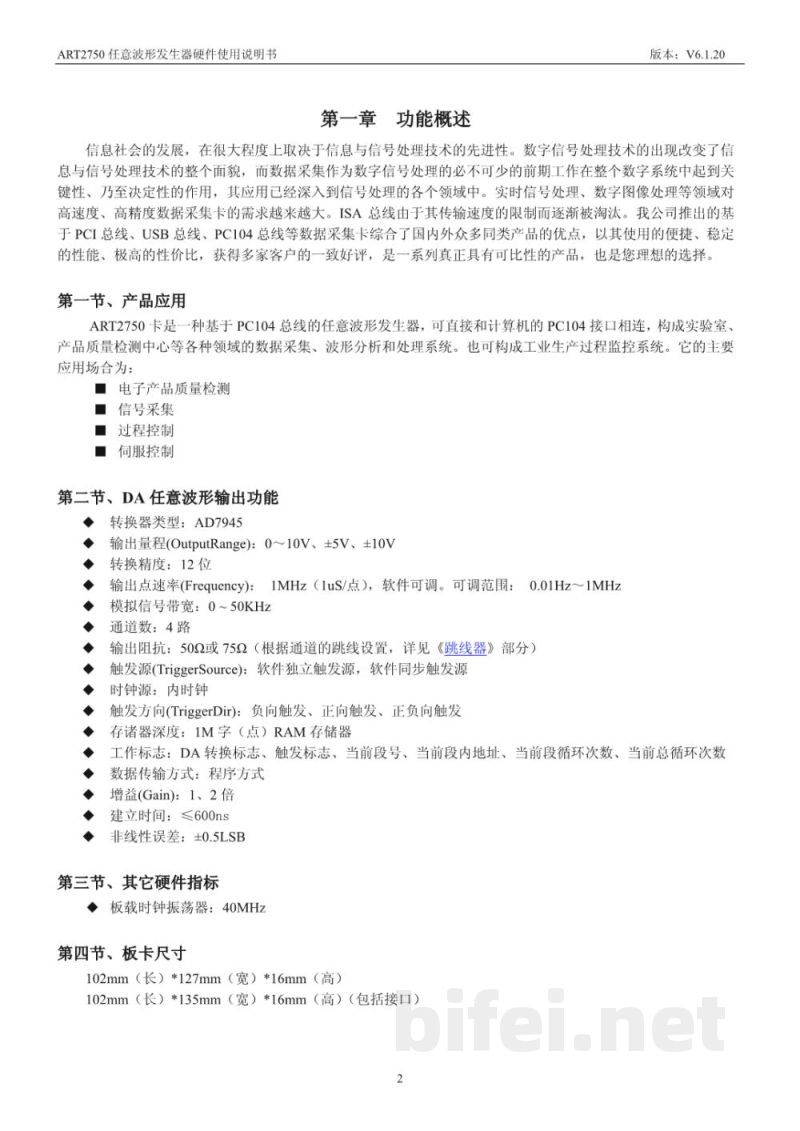

第一章 功能概述
本产品基于现代信号处理与数据采集技术设计，适用于高精度信号生成与控制系统。随着数字信号处理技术的发展，数据采集与波形生成在工业与科研领域中起到关键作用。ART2750任意波形发生器采用PC104总线架构，具备稳定可靠的性能，可广泛应用于实验室测试、工业监控及控制系统。

一、产品应用
ART2750卡是一种基于PC104总线的任意波形发生器，可直接连接计算机PC104接口，构建数据采集、波形分析及处理系统，也可用于工业生产过程监控。主要应用领域包括：电子产品质量检测、信号采集、过程控制及伺服控制。

二、DA任意波形输出功能
转换器类型：AD7945
输出量程：0~10V、±5V、±10V
输出精度：12位
输出点速率：最高1MHz（1μs/点），可软件调节（0.01Hz~1MHz）
模拟信号带宽：0~50kHz
通道数：4路
输出阻抗：50Ω或75Ω（根据跳线设置）
触发源：软件独立触发或同步触发
触发方向：负向、正向及双向触发
存储器深度：1M点RAM
工作标志：DA转换标志、触发标志、段号、地址及循环计数
数据传输方式：程序方式
增益设置：1倍、2倍
建立时间：≤600ns
非线性误差：±0.5LSB

三、其它硬件指标
板载时钟振荡器：40MHz

四、板卡尺寸
102mm（长）×127mm（宽）×16mm（高），含接口尺寸为102mm×135mm×16mm

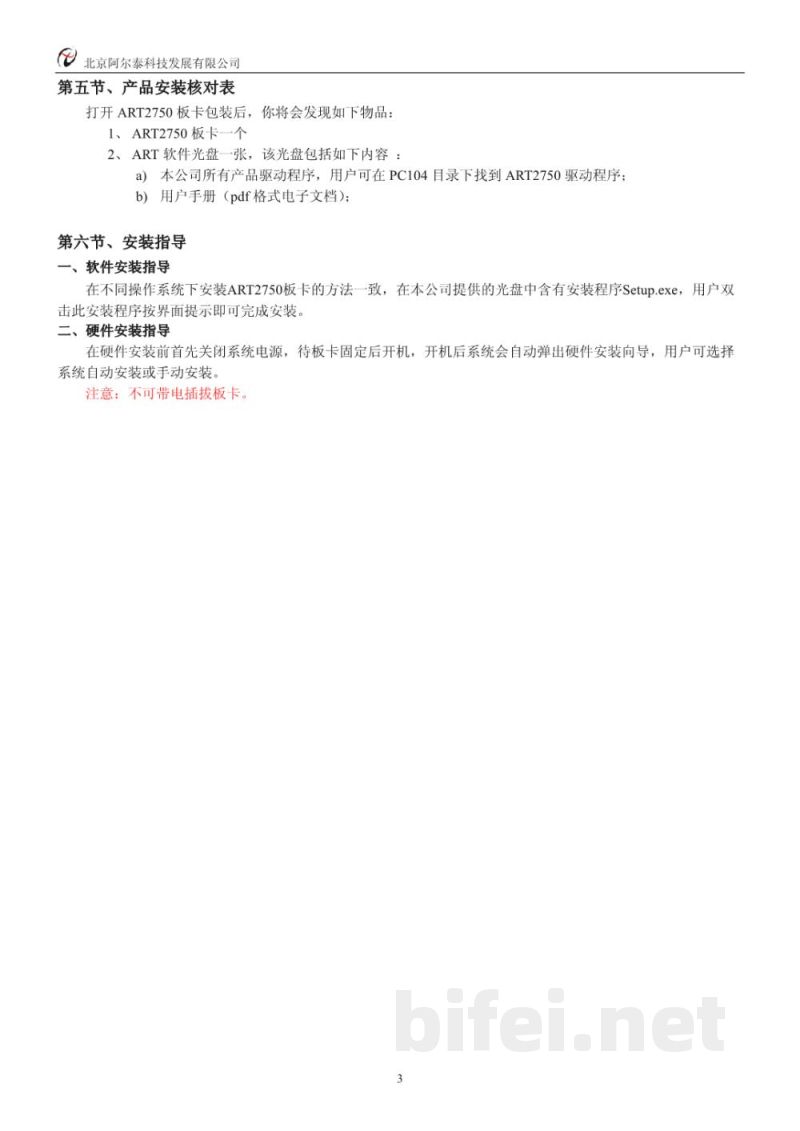

五、产品安装核对
打开ART2750包装后应包含：
1. ART2750板卡一块
2. 软件光盘一张（含驱动程序与用户手册PDF）

六、安装指导
软件安装：通过光盘Setup.exe安装程序按提示完成安装，不同操作系统安装方法一致。
硬件安装：安装前需关闭电源，固定板卡后再开机，系统自动识别或手动安装驱动。严禁带电插拔板卡。

七、硬件结构说明

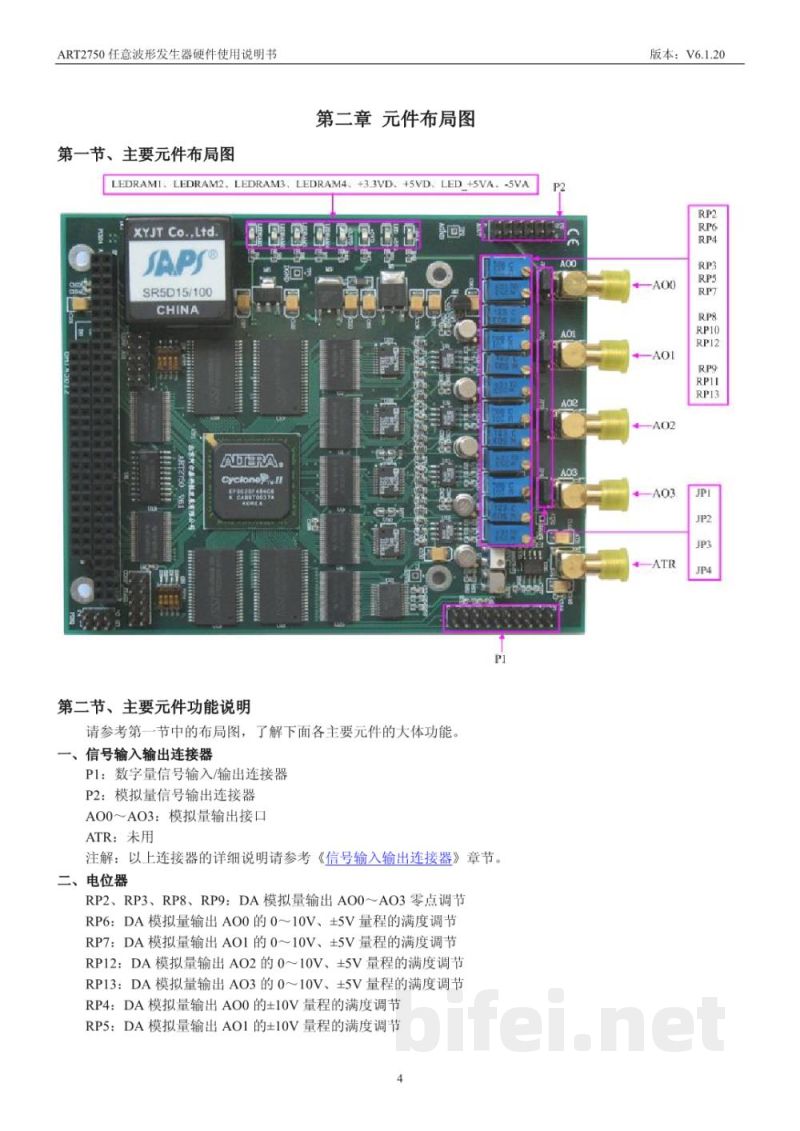

主要元件布局包括RAM指示灯、电源指示灯及供电标识等。

八、信号接口说明
P1：数字量信号输入/输出连接器
P2：模拟量信号输出连接器
AO0-AO3：模拟量输出接口
ATR：未使用接口
详细说明请参考信号输入输出连接器章节。

九、注意事项与保修
使用过程中应严格按照操作规范执行，避免带电插拔。产品提供标准保修服务，具体以厂家规定为准。
