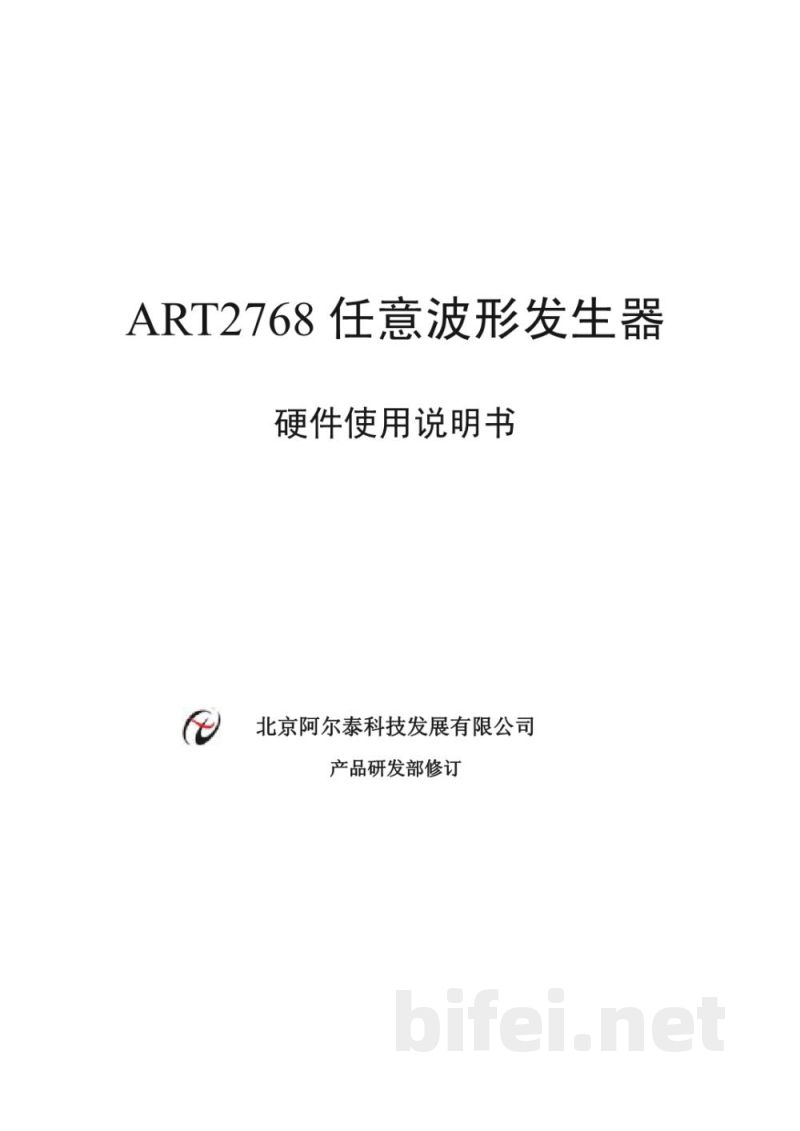

ART2768 任意波形发生器 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

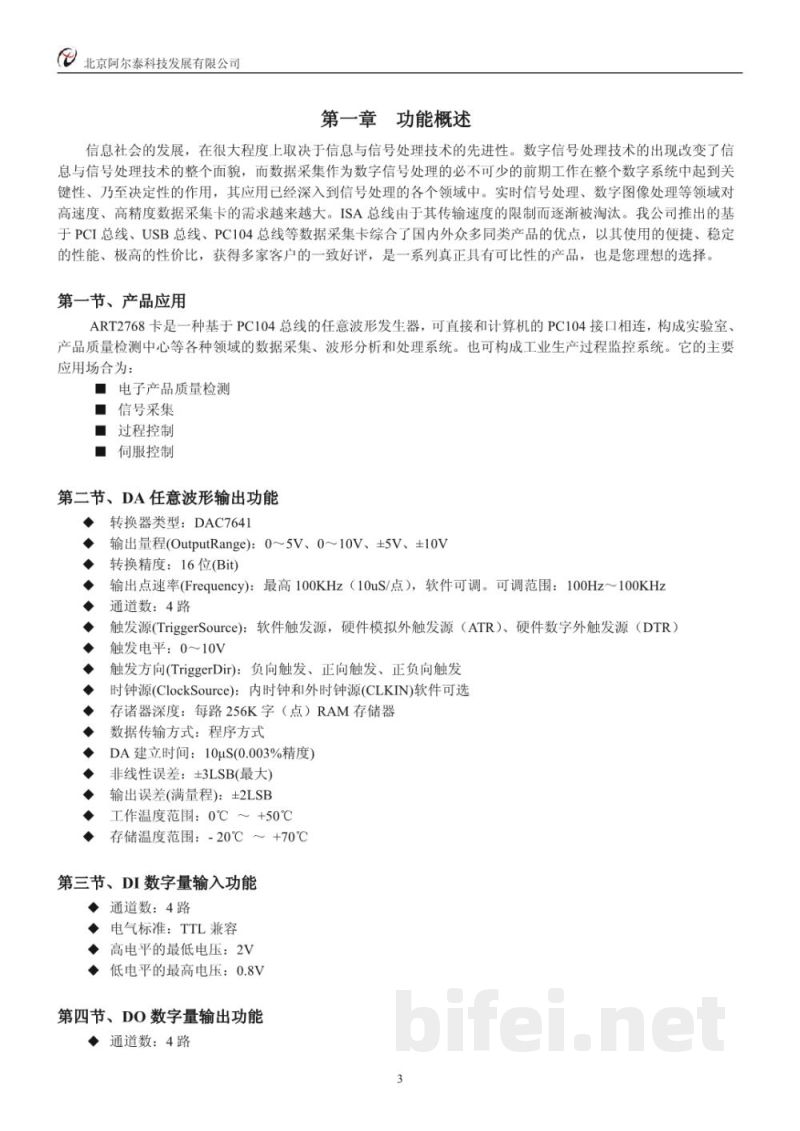

第一章 功能概述
信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理的前期基础工作，在整个系统中起着关键甚至决定性作用。其应用已深入信号处理、实时处理及数字图像处理等多个领域。随着需求提升，ISA总线因传输速度限制逐渐被淘汰，公司推出基于PCI、USB及PC/104总线的数据采集卡，具有稳定性高、性价比优等特点。

第一节 产品应用
ART2768卡是一种基于PC/104总线的任意波形发生器，可直接连接计算机PC/104接口，用于实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统，也可用于工业过程监控系统。主要应用包括：
电子产品质量检测
信号采集
过程控制
伺服控制

第二节 DA任意波形输出功能
转换器类型：DAC7641
输出量程：0~5V、0~10V、±5V、±10V
转换精度：16位
输出点速率：最高100KHz（10us/点），软件可调（100Hz～100KHz）
通道数：4路
触发源：软件触发、硬件模拟外触发（ATR）、硬件数字外触发（DTR）
触发电平：0~10V
触发方向：负向触发、正向触发、正负向触发
时钟源：内时钟与外时钟（CLKIN）可选
存储器深度：每路256K字RAM
数据传输方式：程序方式
DA建立时间：10us（0.003%精度）
非线性误差：±3LSB（最大）
输出误差（满量程）：±2LSB
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

第三节 DI数字量输入功能
通道数：4路
电气标准：TTL兼容
高电平最低电压：2V
低电平最高电压：0.8V

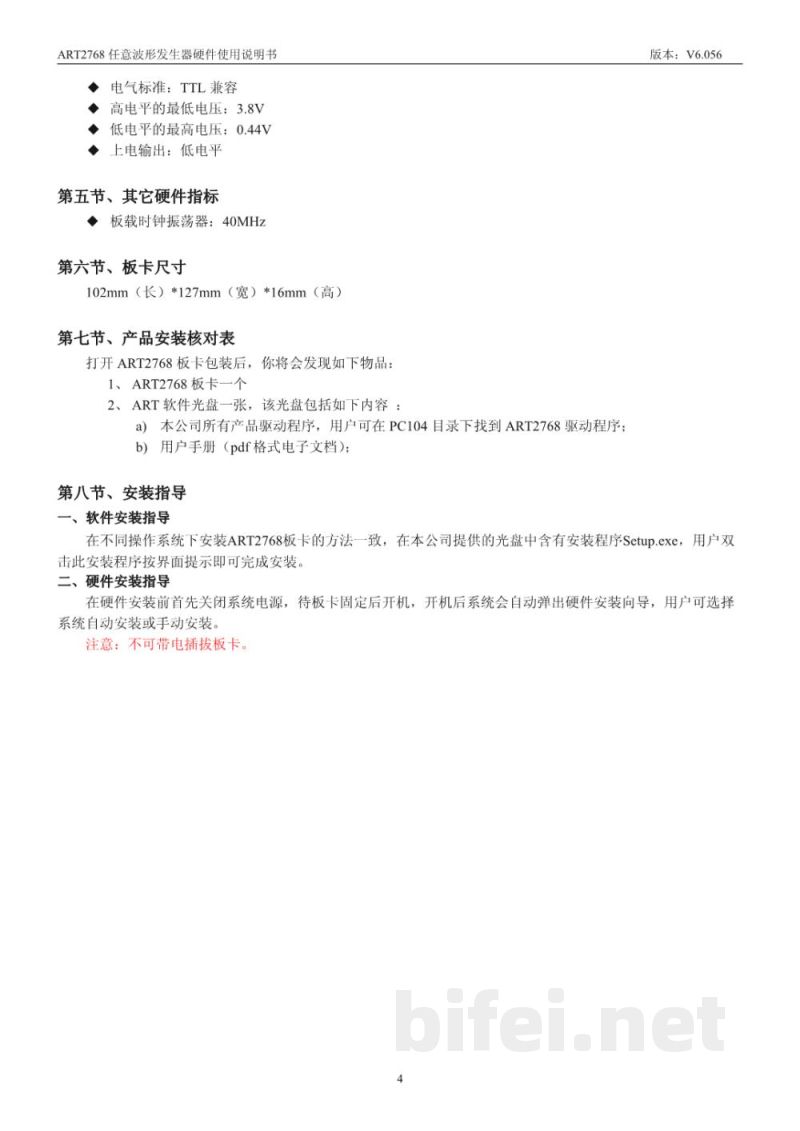

第四节 DO数字量输出功能
通道数：4路
电气标准：TTL兼容
高电平最低电压：3.8V
低电平最高电压：0.44V
上电输出：低电平

第五节 其它硬件指标
板载时钟振荡器：40MHz

第六节 板卡尺寸
102mm（长）×127mm（宽）×16mm
