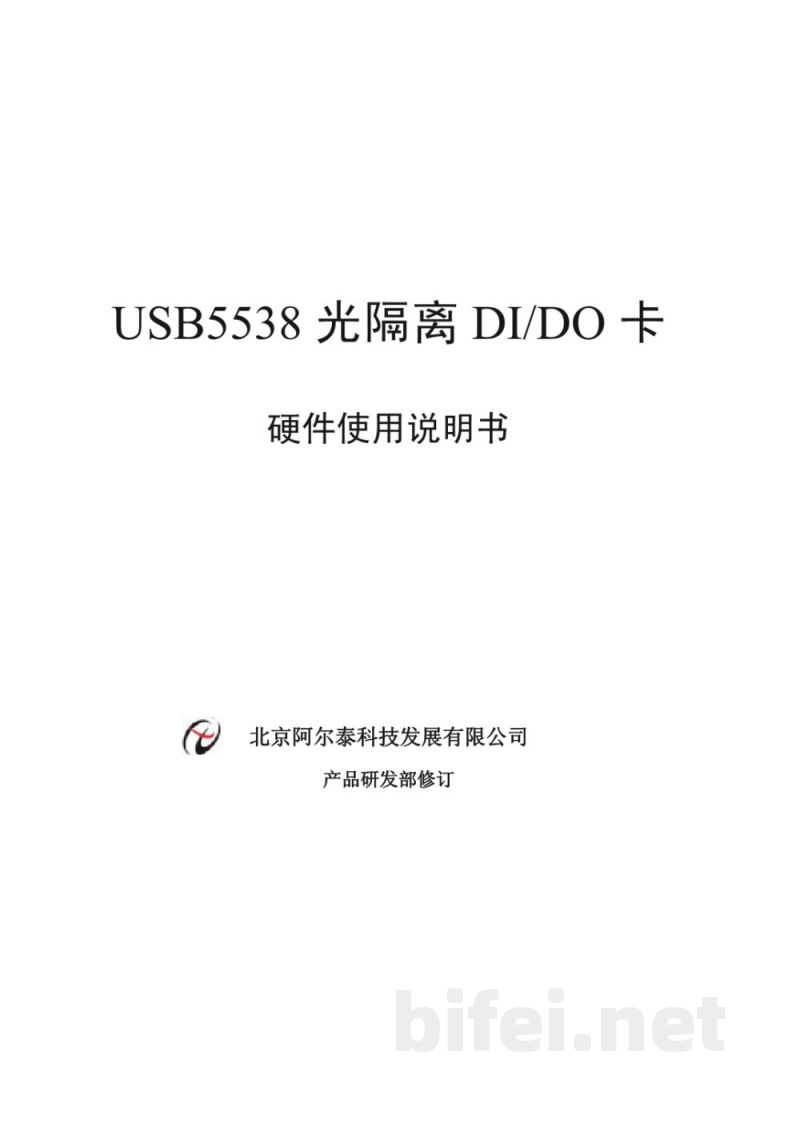

使用说明书-北京阿尔泰 USB5538 光隔离DI/DO卡

USB5538光隔离DI/DO卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
版本：V6.01.02

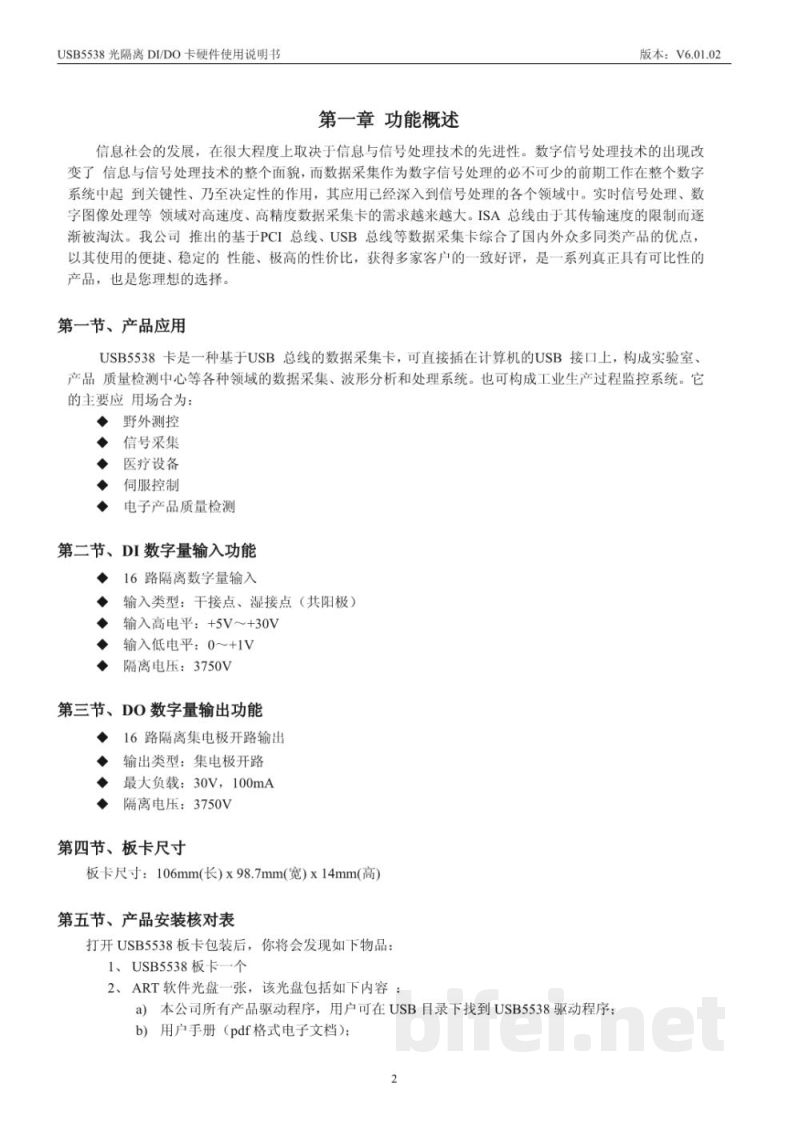

第一章 功能概述
信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个系统中起到关键性作用。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。ISA总线由于传输速度限制逐渐被淘汰，我公司推出的基于PCI总线、USB总线等数据采集卡，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用
USB5538卡是一种基于USB总线的数据采集卡，可直接插在计算机USB接口上，构成实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统，也可用于工业生产过程监控系统。主要应用场合包括：野外测控、信号采集、医疗设备、伺服控制、电子产品质量检测。

第二节 DI数字量输入功能
16路隔离数字量输入
输入类型：干接点、湿接点（共阳极）
输入高电平：+5V～+30V
输入低电平：0～+1V
隔离电压：3750V

第三节 DO数字量输出功能
16路隔离集电极开路输出
输出类型：集电极开路
最大负载：30V，100mA
隔离电压：3750V

第四节 板卡尺寸
板卡尺寸：106mm（长）×98.7mm（宽）×14mm（高）

第五节 产品安装核对表
打开USB5538板卡包装后，应包含：
1. USB5538板卡一块
2. 软件光盘一张（含驱动程序及用户手册PDF）

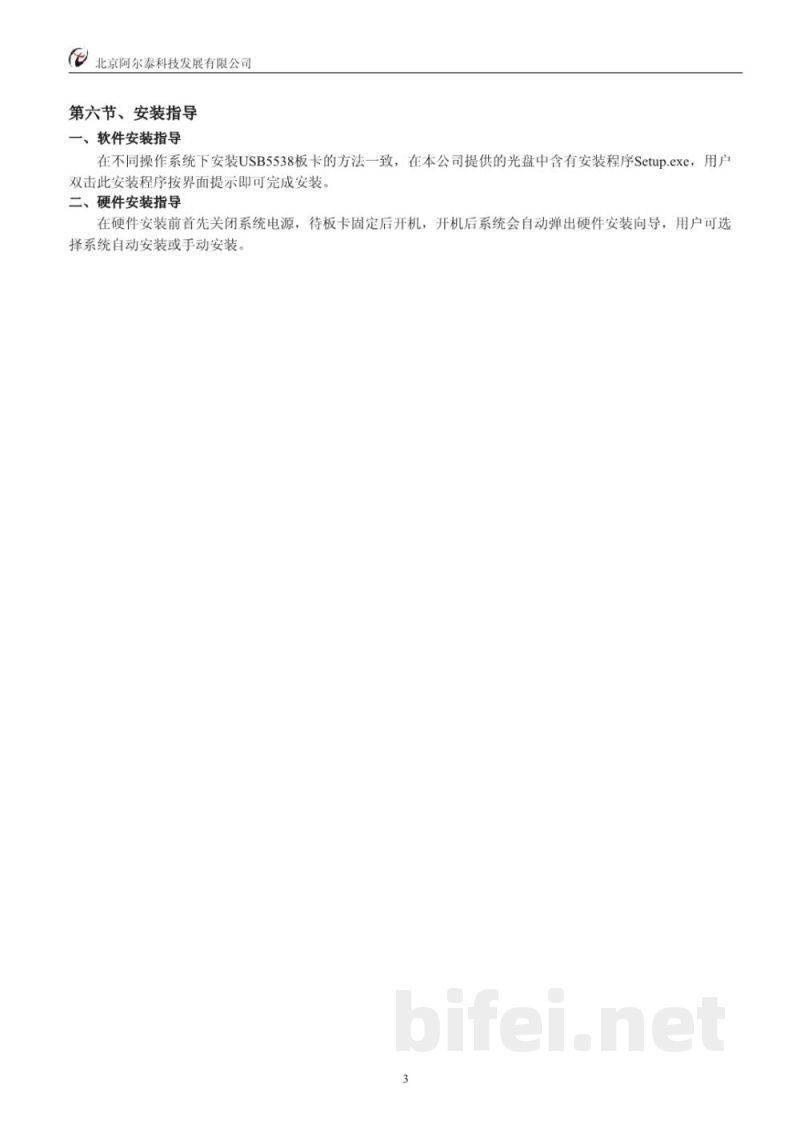

第六节 安装指导
软件安装：运行光盘中的Setup.exe，按提示完成安装。
硬件安装：安装前请关闭系统电源，固定板卡后开机，系统会自动弹出硬件安装向导，可选择自动或手动安装驱动。

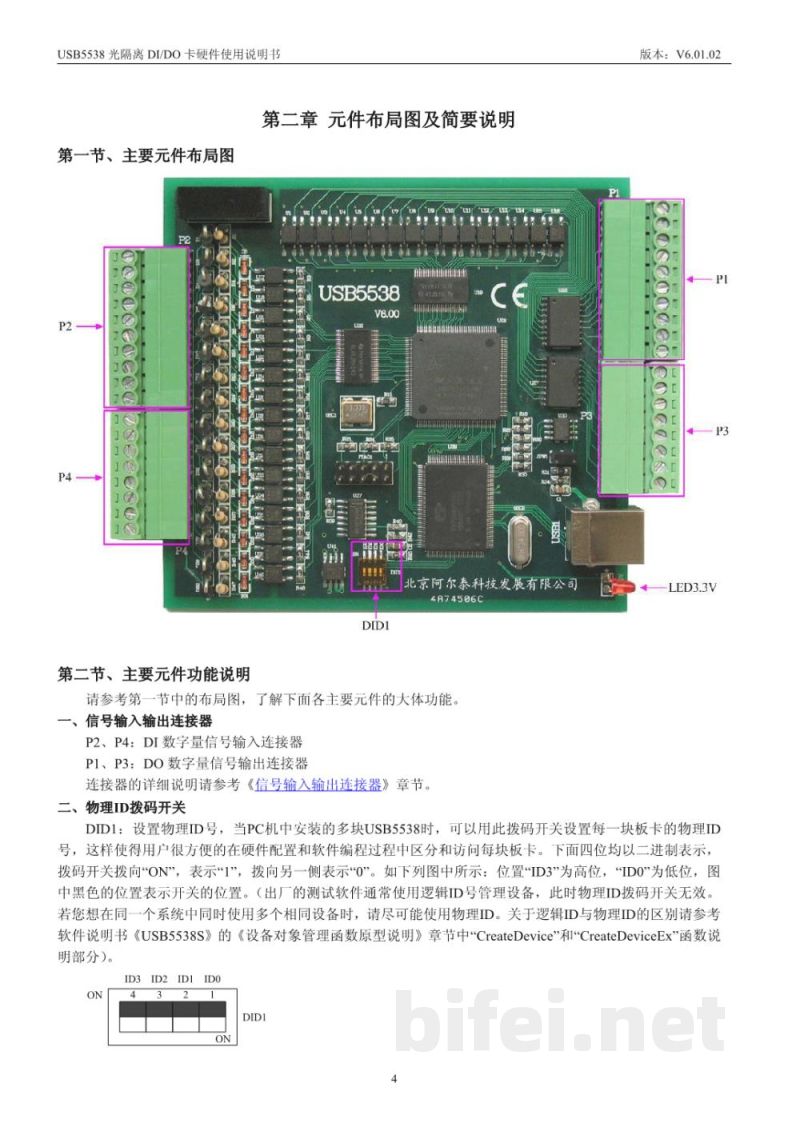

第二章 元件布局图及简要说明
第一节 主要元件布局图
（略）

第二节 主要元件功能说明
信号输入输出连接器：P2、P4为DI数字量输入连接器，P1、P3为DO数字量输出连接器。
物理ID拨码开关：用于设置板卡物理ID号，当系统中安装多块USB5538时用于区分设备。
指示灯：用于状态指示。

第三章 信号输入输出连接器
第一节 DI数字量信号输入连接器定义
第二节 DO数字量信号输出连接器定义

第四章 各种信号的连接方法
第一节 干接点信号输入的连接方法
第二节 湿接点信号输入的连接方法
第三节 集电极开路信号输出的连接方法

第五章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 保修

附录A：各种标识、概念的命名约定

关于逻辑ID与物理ID的区别请参考软件说明书《USB5538S》的设备对象管理函数
