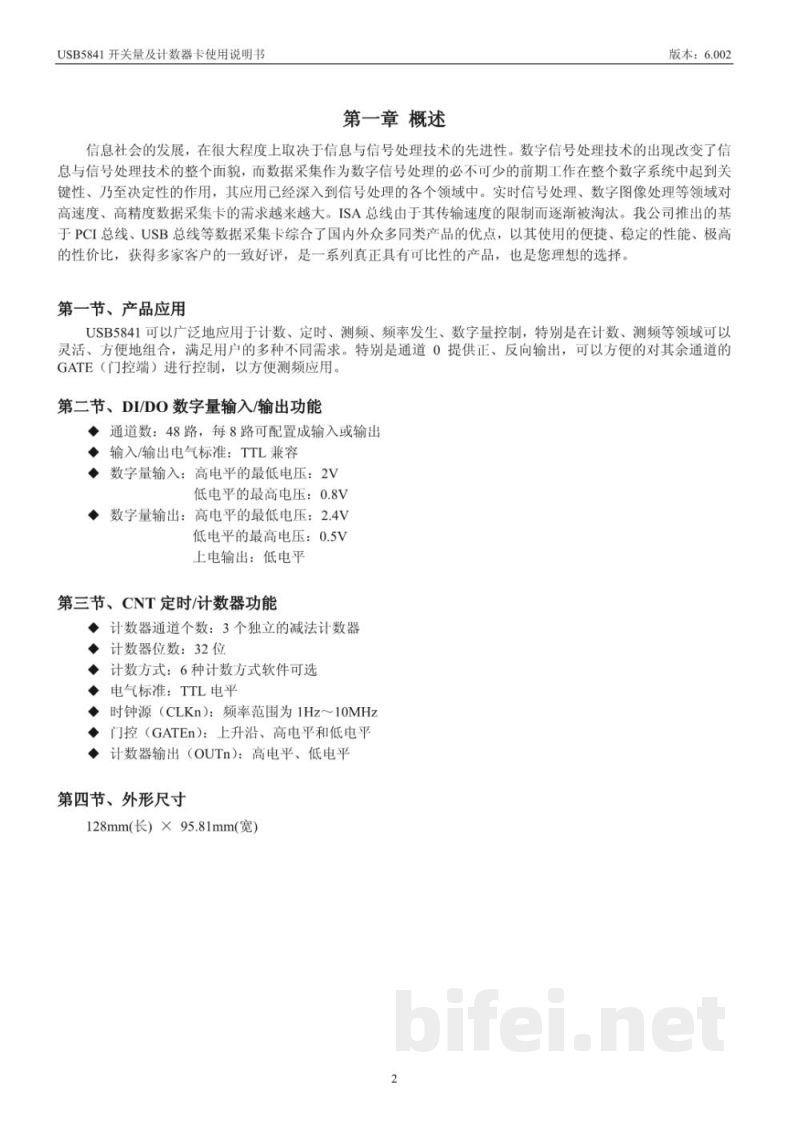

第一章 概述（版本：6.002）
随着信息社会的发展，信息与信号处理技术不断进步。数据采集作为数字信号处理的前期关键环节，在各类信号处理系统中起重要作用，广泛应用于实时信号处理、数字图像处理等领域。由于ISA总线传输速度限制逐渐被淘汰，公司推出基于PCI总线、USB总线的数据采集卡，具有使用方便、性能稳定、性价比高等特点。

第一节 产品应用
USB5841可广泛应用于计数、定时、测频、频率发生及数字量控制等领域。通道0支持正反向输出，可用于控制其他通道的GATE端，实现灵活测频应用。

第二节 DI/DO数字量输入/输出功能
通道数：48路，每8路可配置为输入或输出
输入/输出电气标准：TTL兼容
数字量输入：高电平最低2V，低电平最高0.8V
数字量输出：高电平最低2.4V，低电平最高0.5V
上电默认输出：低电平

第三节 CNT定时/计数器功能
计数器通道：3个独立减法计数器
计数位数：32位
计数方式：6种软件可选模式
电气标准：TTL电平
时钟源CLKn：1Hz～10MHz
门控GATEn：支持上升沿、高电平、低电平触发
输出OUTn：高电平或低电平

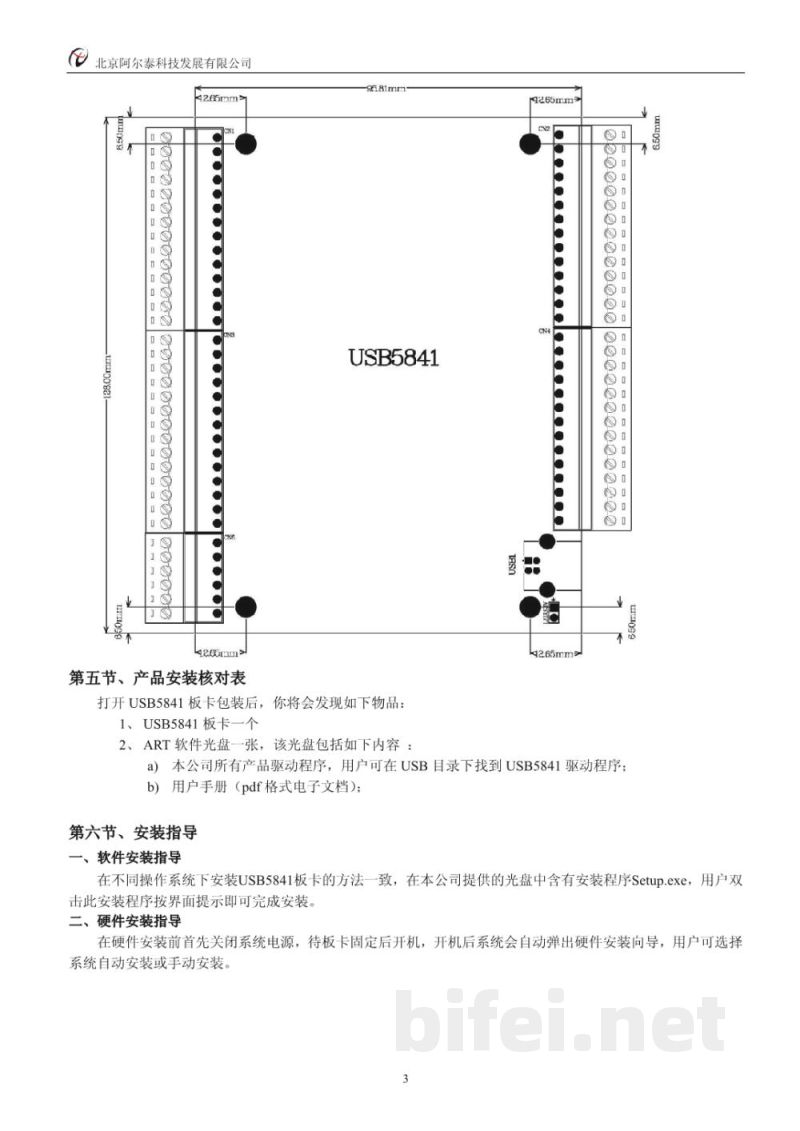

第四节 外形尺寸
尺寸：128mm（长）×95.81mm（宽）

第五节 产品安装核对表
打开USB5841包装后应包含：
1. USB5841板卡一块
2. ART软件光盘一张（含驱动程序及用户手册PDF）

第六节 安装指导
一、软件安装指导
各操作系统安装方法一致，运行光盘中Setup.exe，按提示完成安装。

二、硬件安装指导
安装前请关闭电源，固定板卡后再开机，系统会自动识别或引导安装驱动。

第二章 元件位置图、信号插座、跳线和数据定义
第一节 主要元件位置图

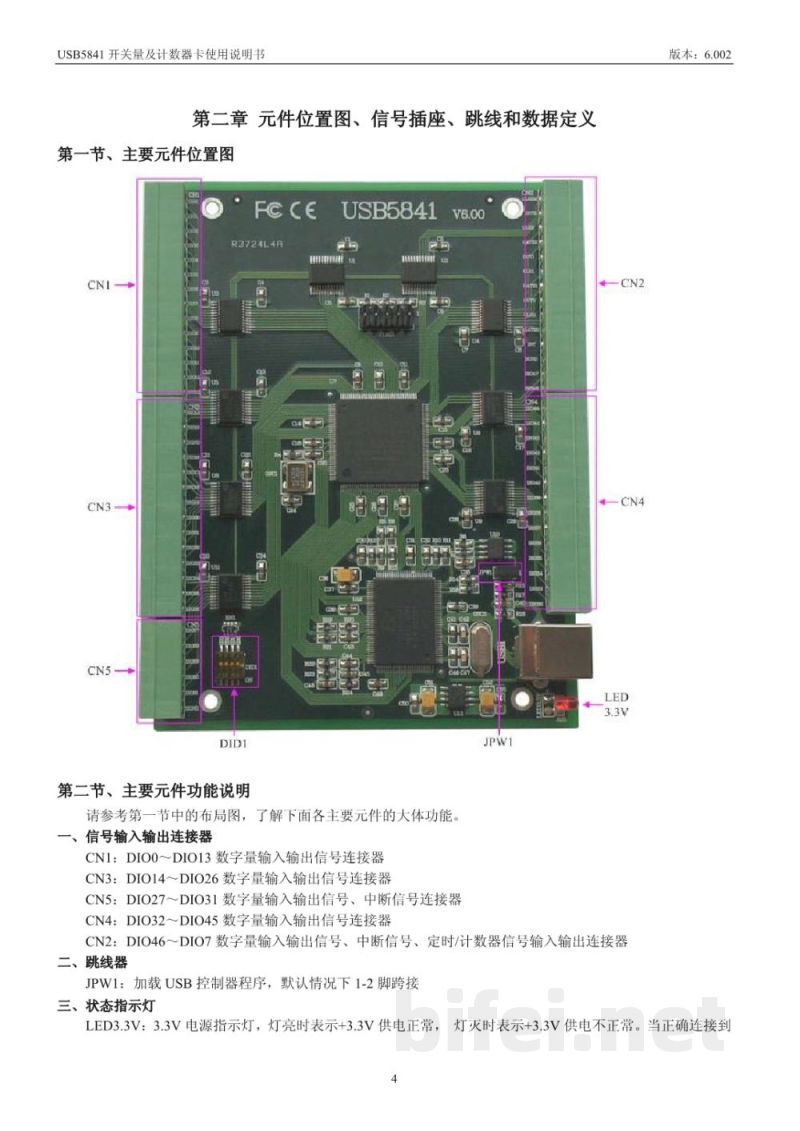

USB5841 v6.00

第二节 主要元件功能说明
1. 信号输入输出连接器
CN1：DIO0～DIO13 数字量输入输出
CN3：DIO14～DIO26 数字量输入输出
CN4：DIO32～DIO45 数字量输入输出
CN5：DIO27～DIO31 数字量输入输出及中断信号

2. 跳线器
用于功能配置

3. 状态指示灯
用于显示设备工作状态

4. 物理ID拨码开关
用于设备编号设置
