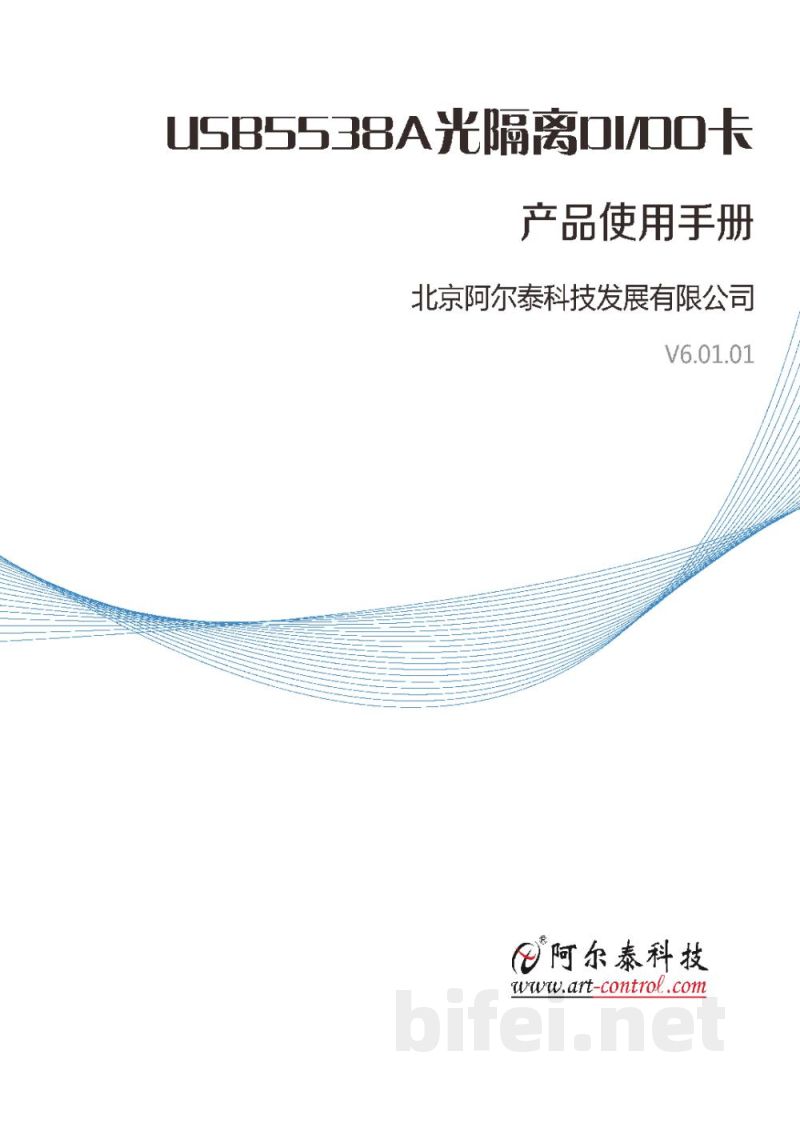

USB5538A光隔离I/O卡
产品使用手册
北京阿尔泰科技发展有限公司
V6.01.01
art-control.com

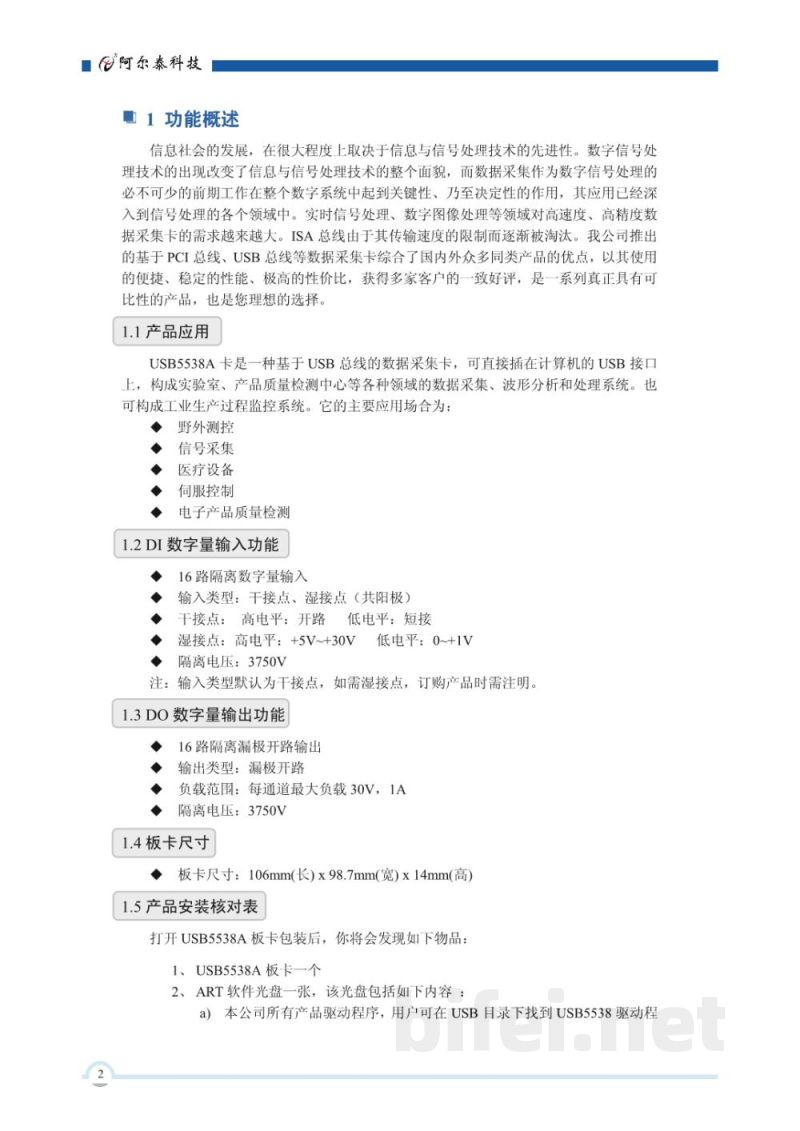

1 功能概述
1.1 产品应用
USB5538A是一种基于USB总线的数据采集与数字量控制卡，可直接连接计算机USB接口，用于实验室、产品质量检测中心及工业过程监控等领域的数据采集与控制系统。主要应用包括：
■ 野外测控
■ 信号采集
■ 医疗设备
■ 伺服控制
■ 电子产品质量检测

1.2 DI数字量输入功能
16路隔离数字量输入
输入类型：干接点、湿接点（共阳极）
干接点：高电平开路，低电平短接
湿接点：高电平+5V～+30V，低电平0～+1V
隔离电压：3750V
注：默认输入类型为干接点，如需湿接点需订购时注明

1.3 DO数字量输出功能
16路隔离漏极开路输出
输出类型：漏极开路
负载能力：每通道最大30V，1A
隔离电压：3750V

1.4 板卡尺寸
106mm（长）×98.7mm（宽）×14mm（高）

1.5 产品安装核对表
打开USB5538A包装后应包含：
1. USB5538A板卡1个
2. ART软件光盘1张（含驱动程序及USB目录下USB5538驱动程序与PDF用户手册）

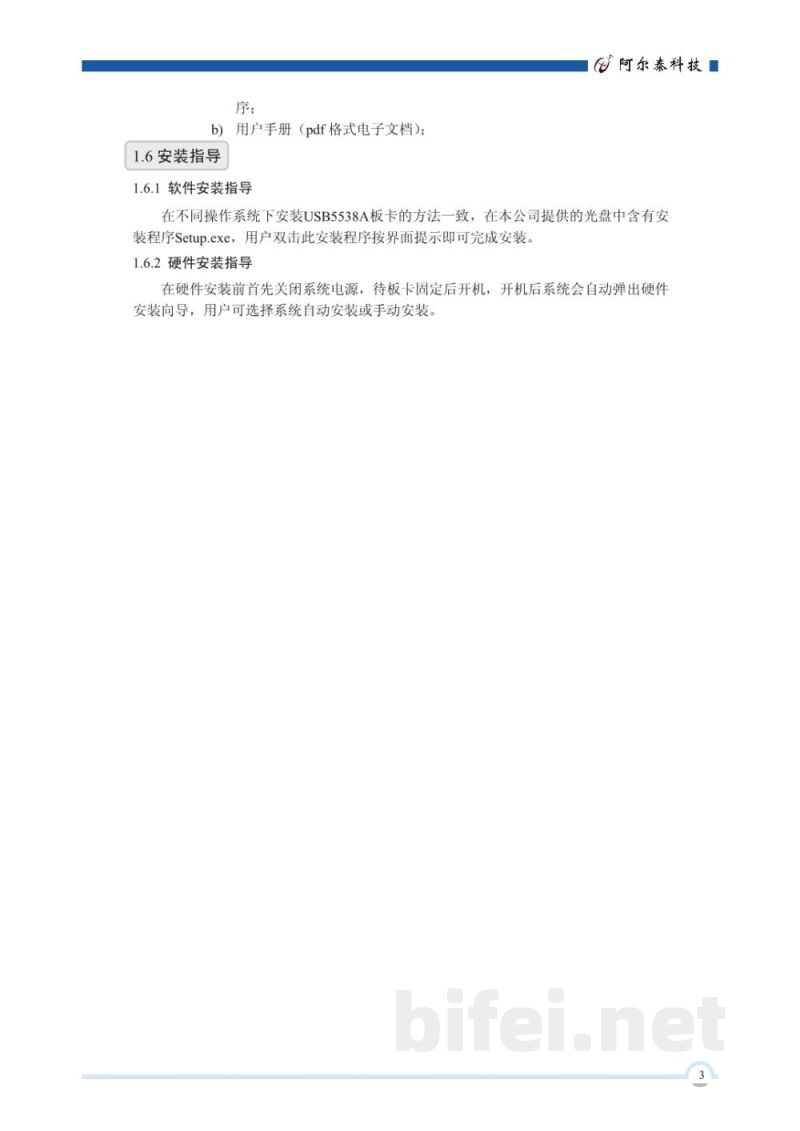

1.6 安装指导
1.6.1 软件安装指导
在不同操作系统下安装方法一致。光盘中提供Setup.exe安装程序，双击后按提示完成安装。

1.6.2 硬件安装指导
安装前请关闭系统电源，固定板卡后再开机。系统将自动弹出硬件安装向导，可选择自动或手动安装。

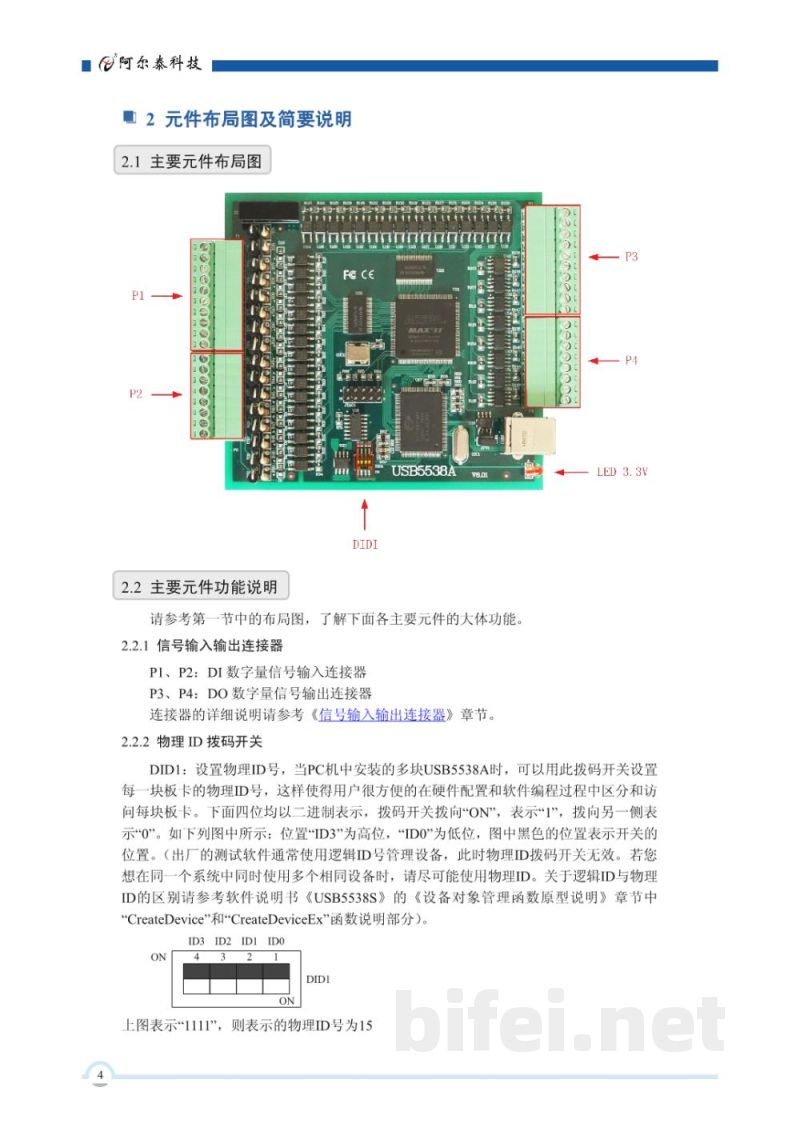

2 元件布局图及简要说明
2.1 主要元件布局图
（布局示意图略）

2.2 主要元件功能说明
2.2.1 信号输入输出连接器
P1、P2：DI数字量信号输入连接器
P3、P4：DO数字量信号输出连接器
详细定义请参考《信号输入输出连接器》章节

2.2.2 物理ID拨码开关
DID1用于设置物理ID号。当系统安装多块USB5538A时，可通过拨码开关区分设备。拨向ON表示1，另一侧表示0。
图中ID3为高位，ID0为低位。出厂测试软件通常使用逻辑ID管理设备，此时物理ID无效；多设备使用时建议使用物理ID。

2.2.3 指示灯
（原文未提供详细说明）

3 信号输入输出连接器
3.1 DI数字量信号输入连接器定义
3.2 DO数字量信号输出连接器定义

4 各种信号的连接方法
4.1 干接点信号输入连接方法
4.2 湿接点信号输入连接方法
4.3 漏极开路信号输出连接方法

5 产品应用注意事项、校准、保修
5.1 注意事项
5.2 保修
