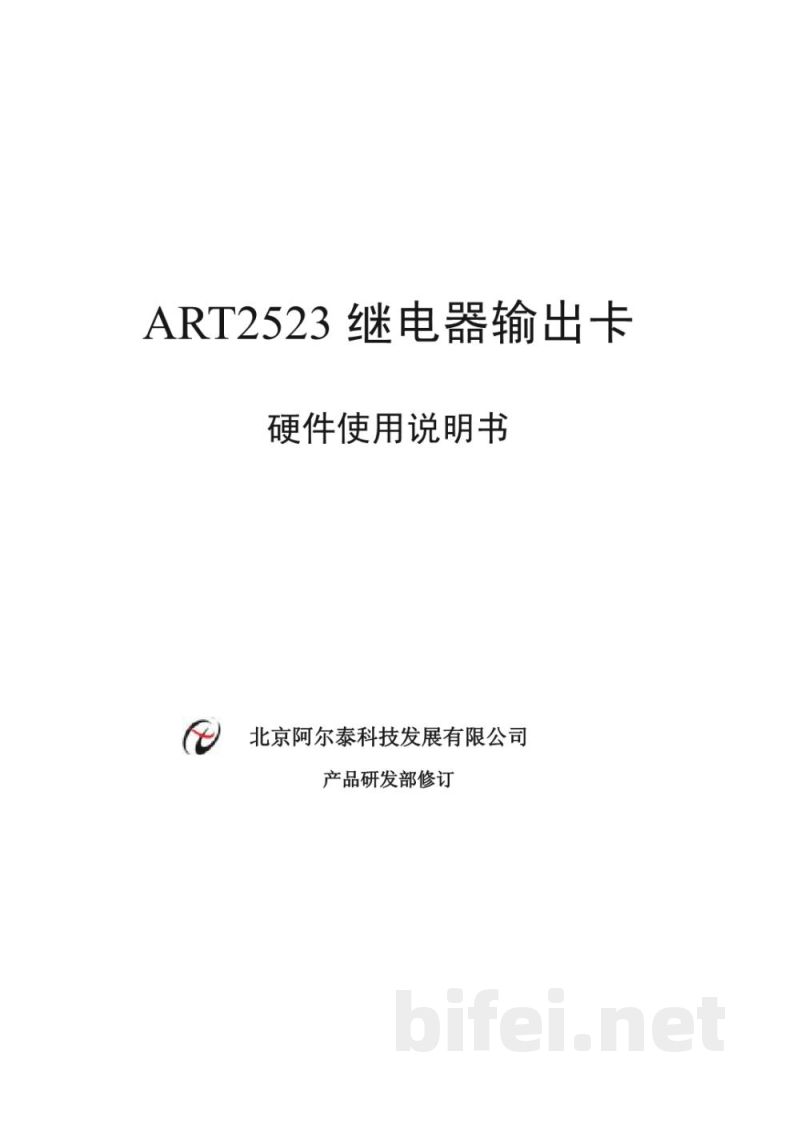

ART2523继电器输出卡 硬件使用说明书

北京阿尔泰科技发展有限公司

版本：6.114

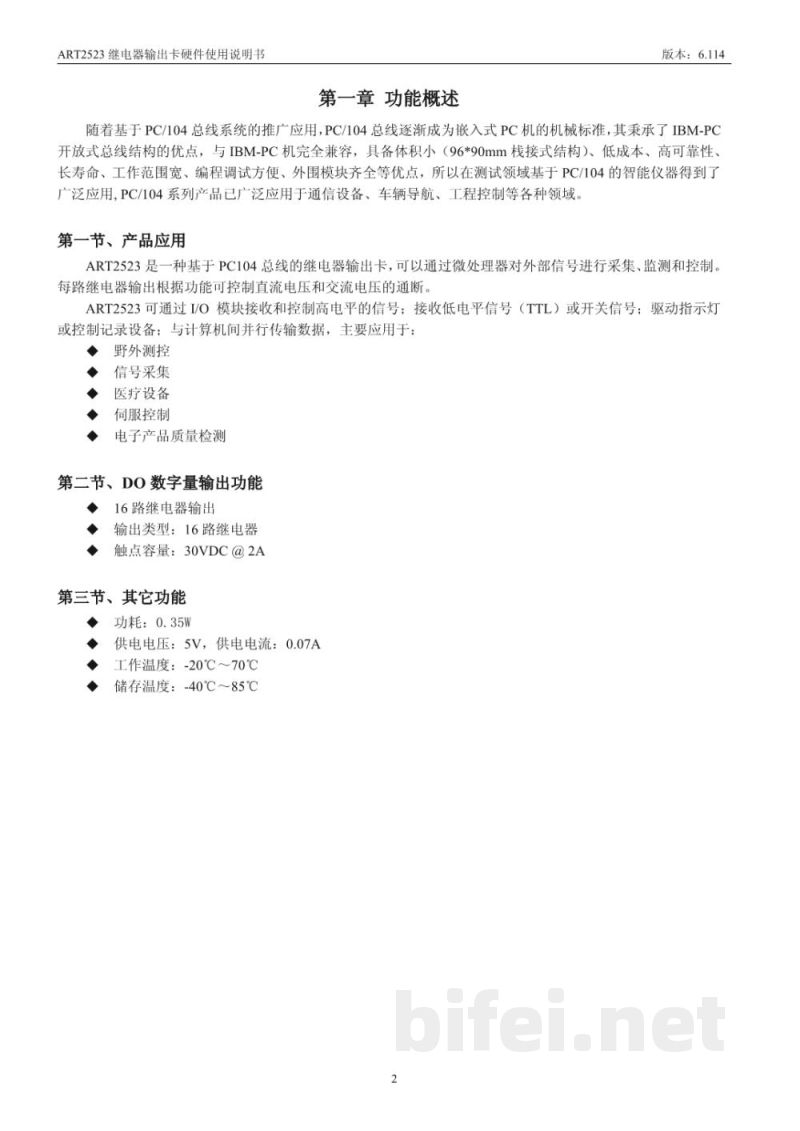

第一章 功能概述

随着基于PC/104总线系统的推广应用，PC/104总线逐渐成为嵌入式PC机的机械标准。其秉承IBM-PC开放式总线结构的优点，与IBM-PC机完全兼容，具备体积小（96×90mm栈接式结构）、低成本、高可靠性、长寿命、工作范围宽、编程调试方便、外围模块齐全等优点，因此在测试领域得到广泛应用。PC/104系列产品已广泛应用于通信设备、车辆导航、工程控制等领域。

第一节 产品应用
ART2523是一种基于PC104总线的继电器输出卡，可通过微处理器对外部信号进行采集、监测和控制。每路继电器输出可控制直流与交流电压的通断。该模块可通过I/O模块接收并控制高电平信号，亦可接收低电平（TTL）或开关信号，用于驱动指示灯或控制记录设备，并与计算机进行并行数据传输。主要应用包括：
野外测控
信号采集
医疗设备
伺服控制
电子产品质量检测

第二节 DO数字量输出功能
16路继电器输出
输出类型：16路继电器
触点容量：30VDC @ 2A

第三节 其它功能
功耗：0.35W
供电电压：5V
供电电流：0.07A
工作温度：-20℃～70℃
储存温度：-40℃～85℃

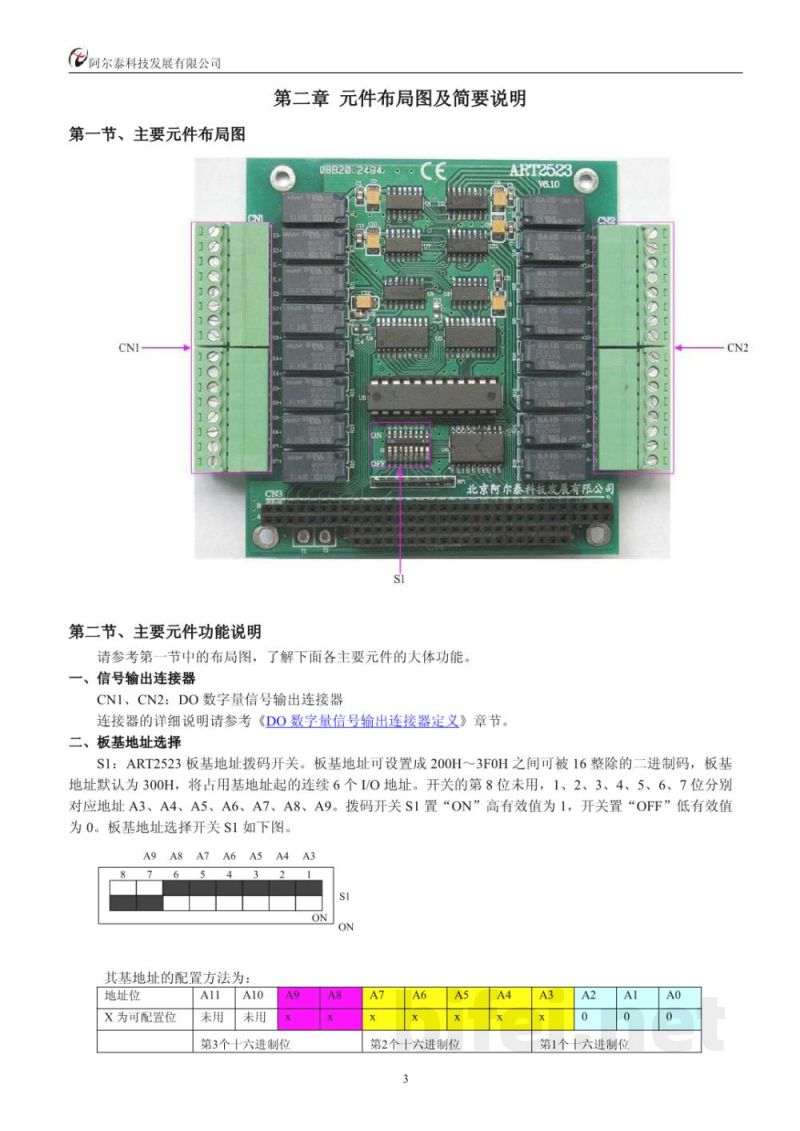

第二章 元件布局图及简要说明

第一节 主要元件布局图
（略）

第二节 主要元件功能说明
信号输出连接器：CN1、CN2为DO数字量信号输出连接器，详细说明见《DO数字量信号输出连接器定义》。

板基地址选择：S1为板基地址拨码开关。地址范围200H～3F0H之间可被16整除，默认地址为300H，占用起始基地址连续6个I/O地址。

拨码开关说明：
S1第8位未用，1～7位分别对应地址A3～A9。
ON表示1，OFF表示0。

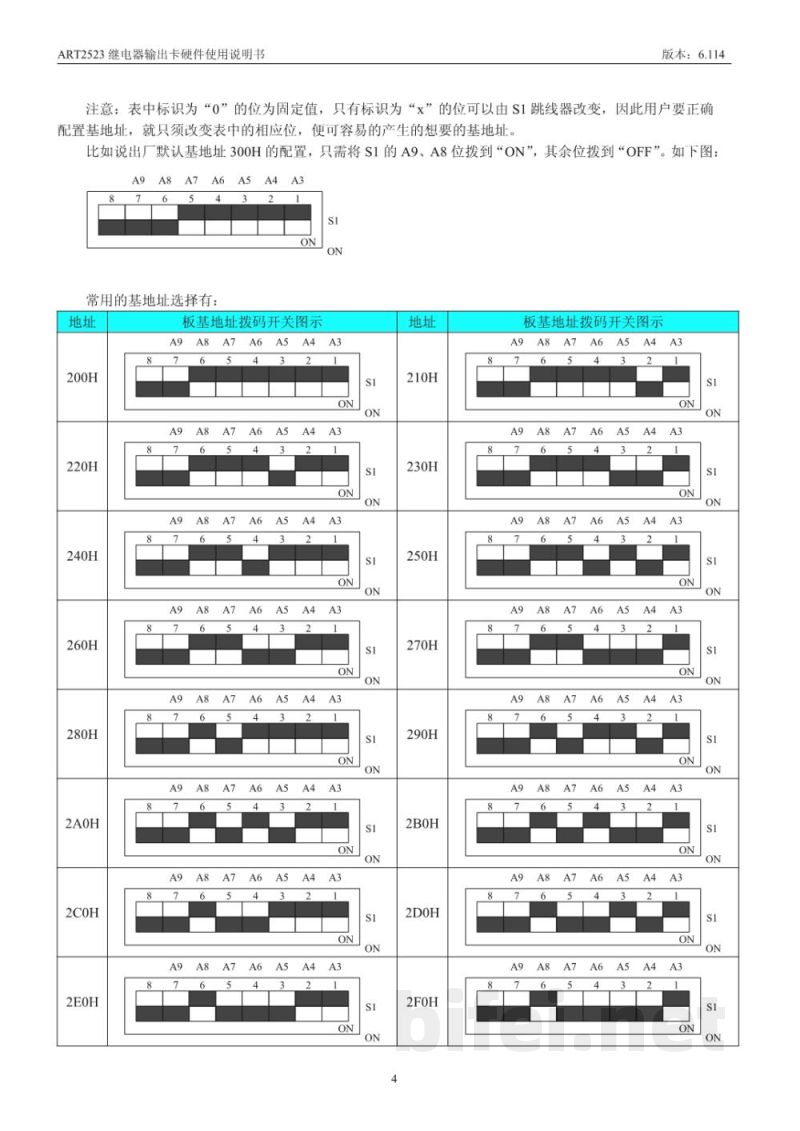

注意：表中标识为0的位为固定值，仅X位可配置。用户只需修改对应位即可设置目标基地址。例如出厂默认300H时，A9、A8为ON，其余为OFF。

常用基地址包括：200H、220H、240H、260H、280H、2A0H、2C0H、2E0H、210H、230H、250H、270H、290H、2B0H、2D0H、2F0H等。

第三章 DO数字量信号输出连接器定义
（略）

第四章 各种信号的连接方法
（略）

第五章 地址说明
（见第二章拨码开关说明）

第六章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 保修

附录A：各种标识、概念的命名约定
