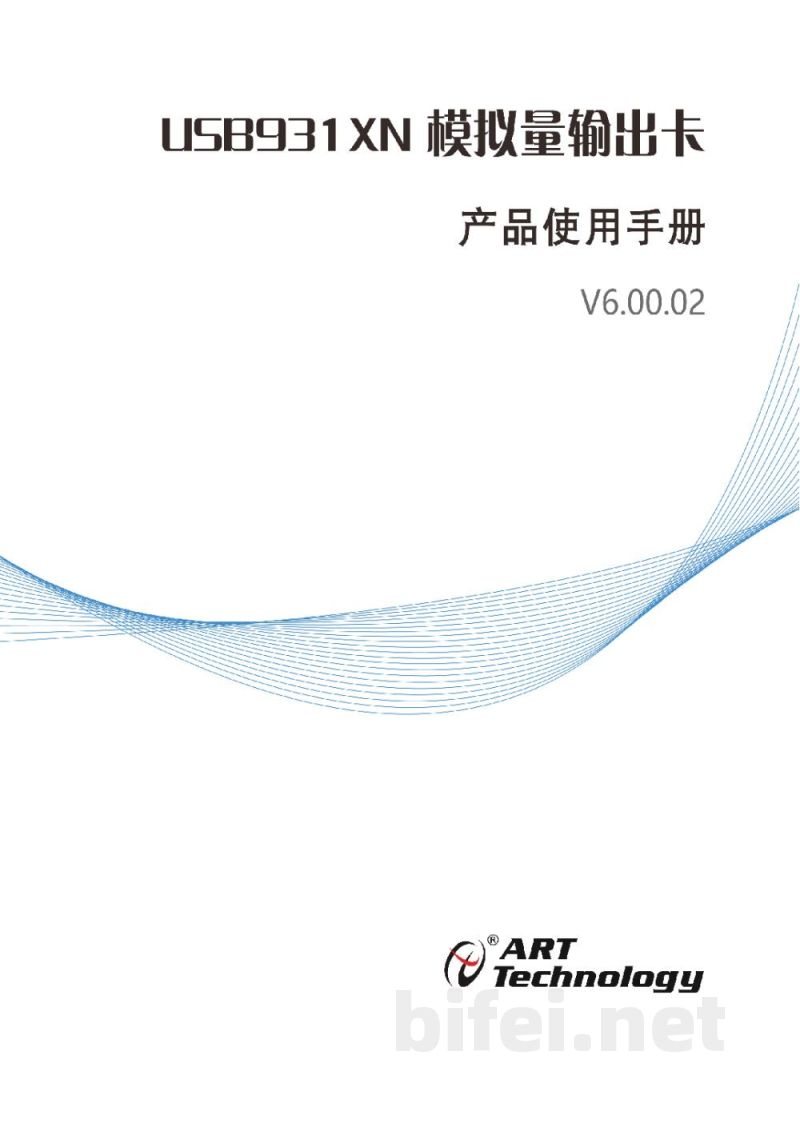

使用说明书-北京阿尔泰 USB9312N USB总线模拟量输出卡

产品使用手册 V6.00.02

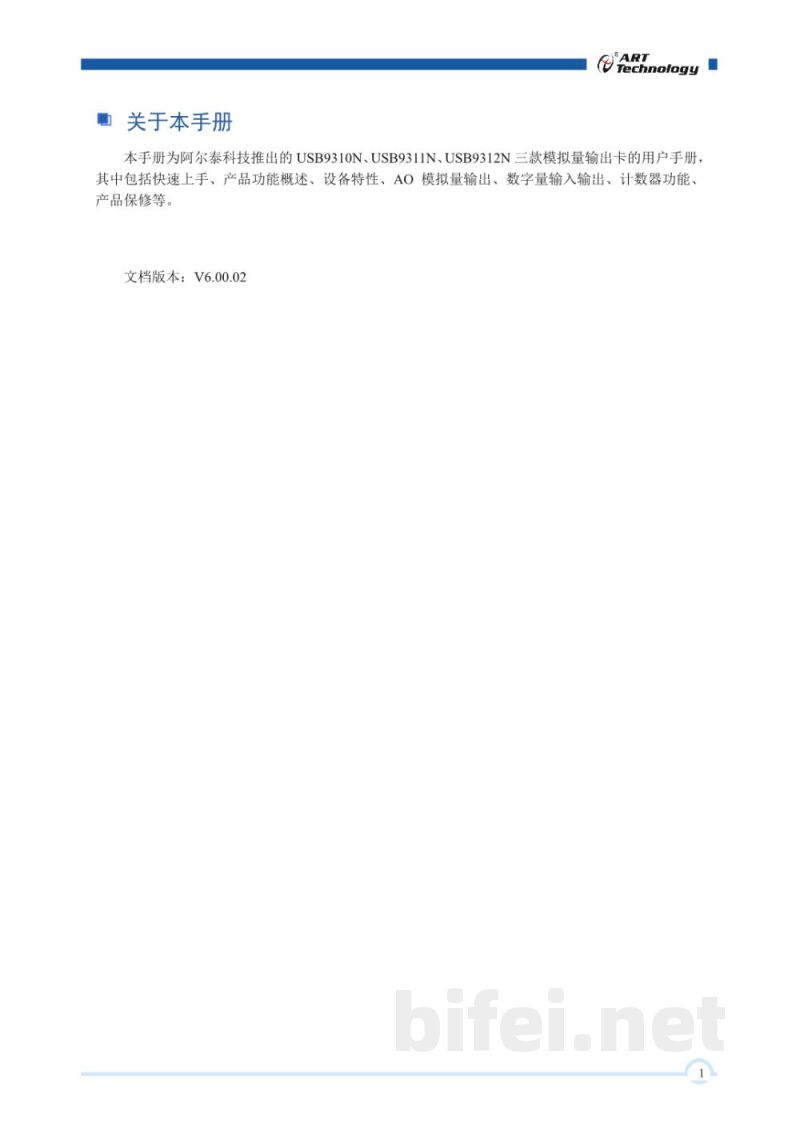

关于本手册
本手册适用于阿尔泰科技（ART Technology）推出的USB9310N、USB9311N、USB9312N三款模拟量输出卡。内容包括快速上手、产品功能概述、设备特性、AO模拟量输出、数字量输入输出、计数器功能及产品保修等。

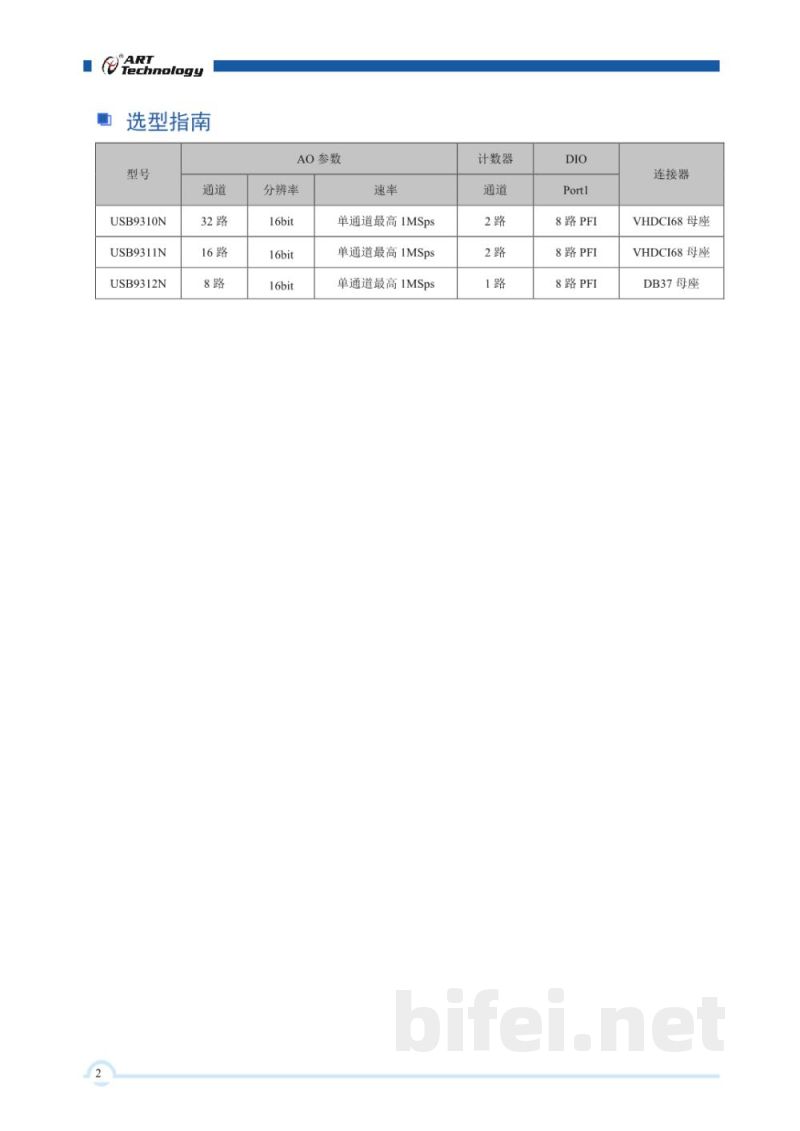

选型指南
型号与通道配置：USB9310N / USB9311N / USB9312N
AO通道数：32路 / 16路 / 8路
AO分辨率：16bit（全部型号）
AO速率：单通道最高1MSps（部分型号OCR略有差异）
计数器通道：2路 / 2路 / 1路
数字量IO（PFI）：8路PFI（Port1）
连接器类型：USB9310N/USB9311N为VHDCI68母座，USB9312N为DB37母座

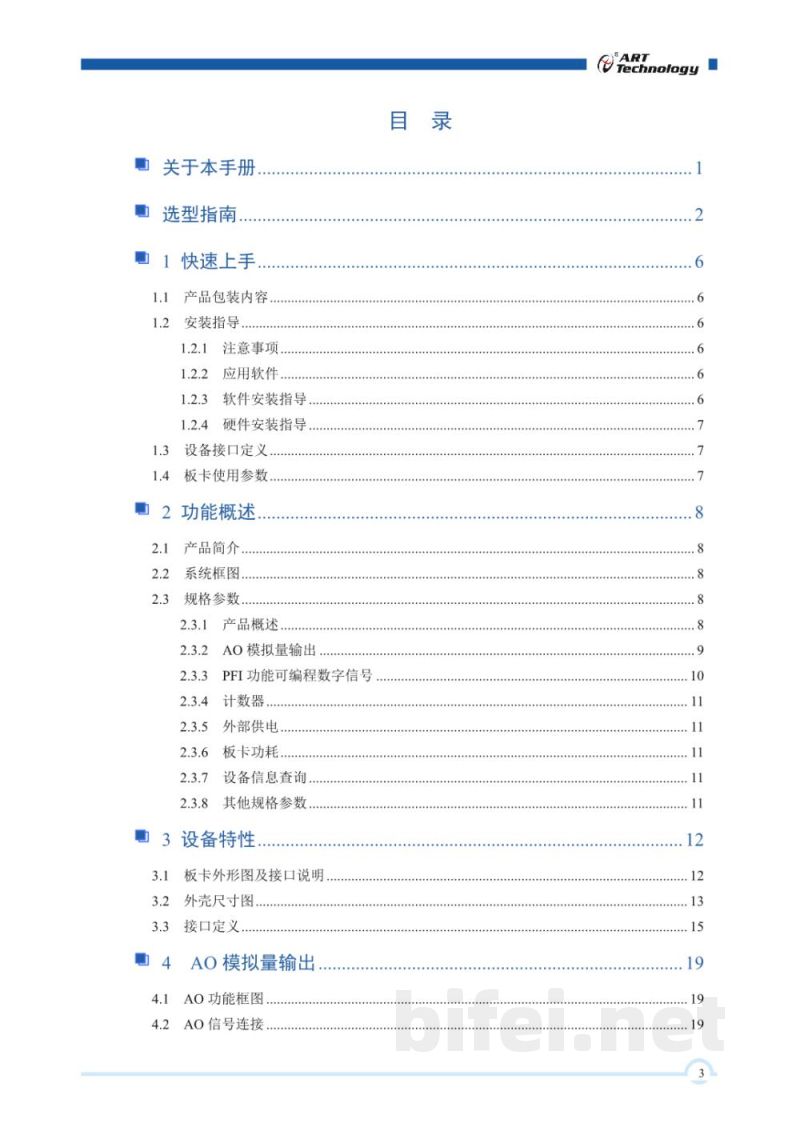

目录结构
1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
2 功能概述
2.1 产品简介
2.2 系统框图
2.3 规格参数
3 设备特性
3.1 外形尺寸与接口说明
3.2 AO模拟量输出
3.3 PFI可编程数字信号
3.4 计数器功能
3.5 外部供电
3.6 功耗说明
3.7 设备信息查询
3.8 其他规格参数
4 AO模拟量输出功能
4.1 AO功能框图
4.2 AO信号连接
4.3 AO自动校准
4.4 AO数据格式及码值换算
4.5 时钟功能（内时钟/外时钟）
4.5.1 内时钟及时钟输出
4.5.2 外时钟及时钟输出
4.6 AO生成模式
4.6.1 按需单点生成
4.6.2 有限点生成
4.6.3 连续生成
4.7 AO触发功能
4.8 多卡同步方法（主从时钟级联 / 外触发 / 外时钟）

5 数字量输入输出
5.1 DI/DO功能框图
5.2 DI输入连接方式
5.3 DO输出连接方式

6 CTR计数器功能
6.1 边沿计数（方向控制、计数重置）
6.2 频率/周期测量（低频、高频、大范围信号）
6.3 周期与频率测量方法
6.4 脉冲测量（单脉冲、半周期测量）
6.5 脉宽测量
6.6 两边沿间隔测量

本手册用于指导用户完成USB931X系列模拟量输出卡的安装、配置与功能开发，适用于工业自动化与数据采集控制场景。
