使用说明书-北京阿尔泰 USB2880/USB2880A/USB2880B USB总线多功能同步采集卡

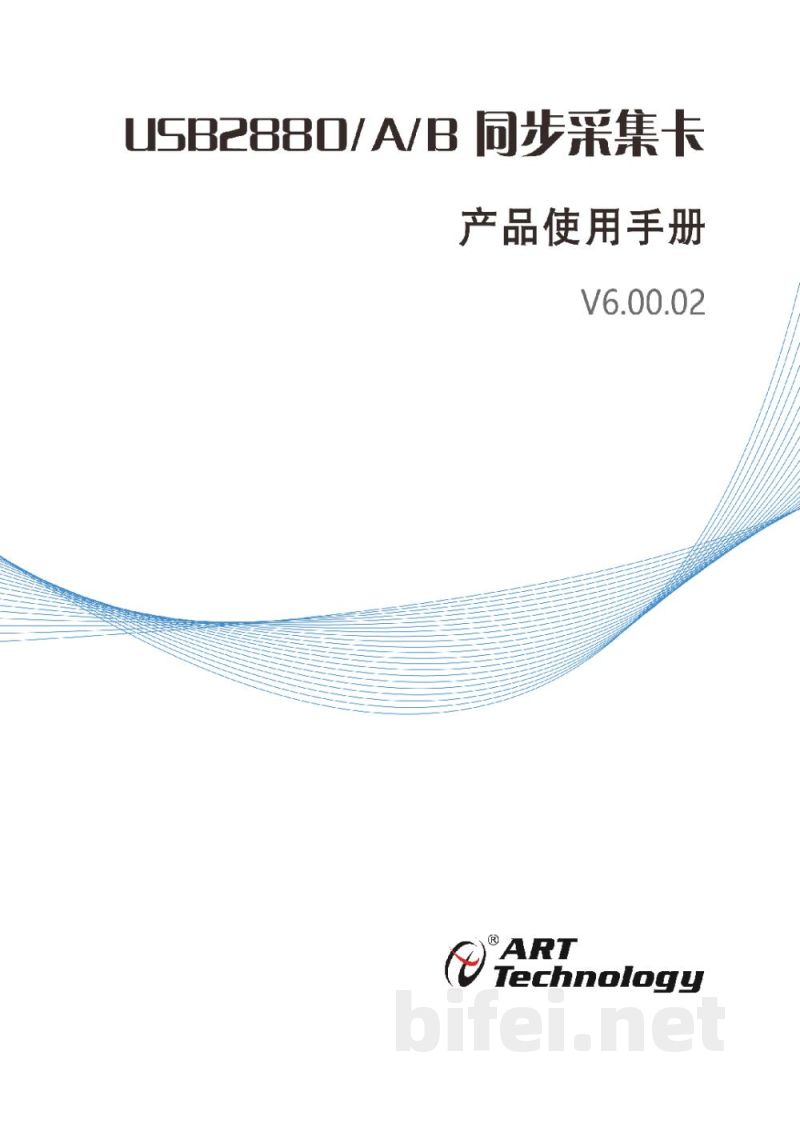

USB2880 / USB2880A / USB2880B 同步采集卡 产品使用手册
版本：V6.00.02

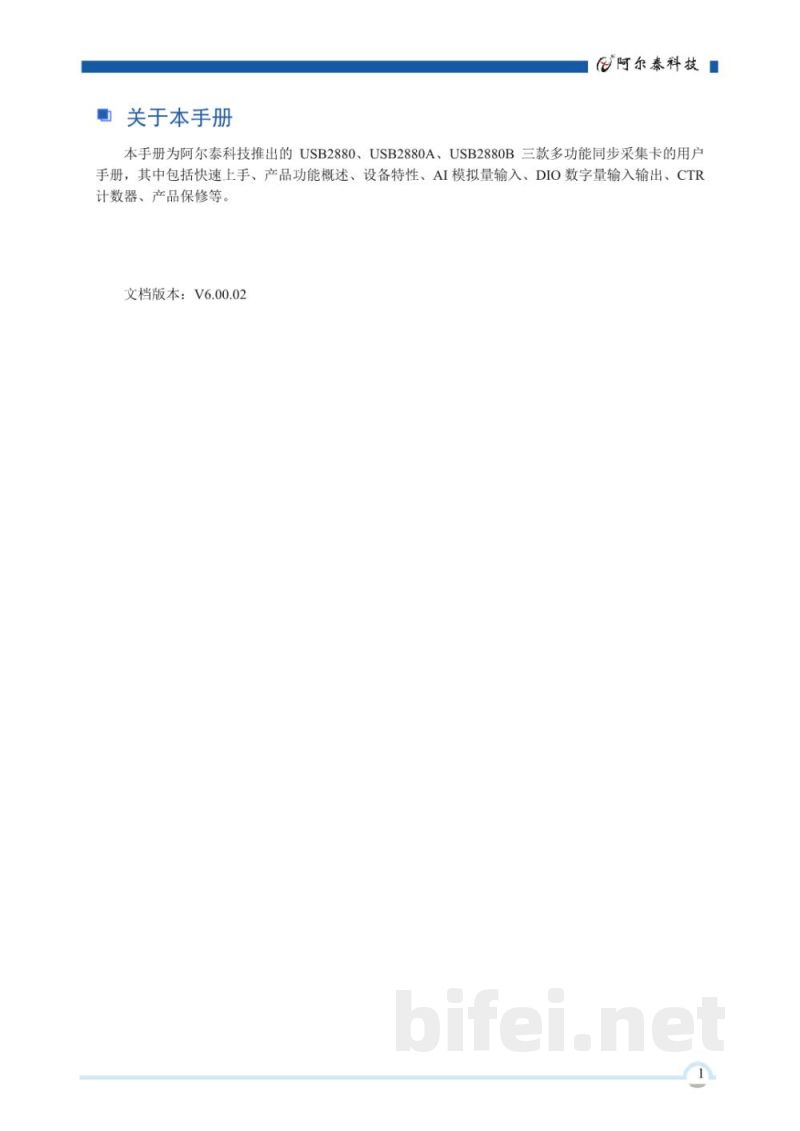

关于本手册

本手册适用于阿尔泰科技USB2880、USB2880A、USB2880B三款多功能同步数据采集卡，内容包括快速上手、产品功能概述、设备特性、AI模拟量输入、DIO数字量输入输出、CTR计数器及产品保修等信息。

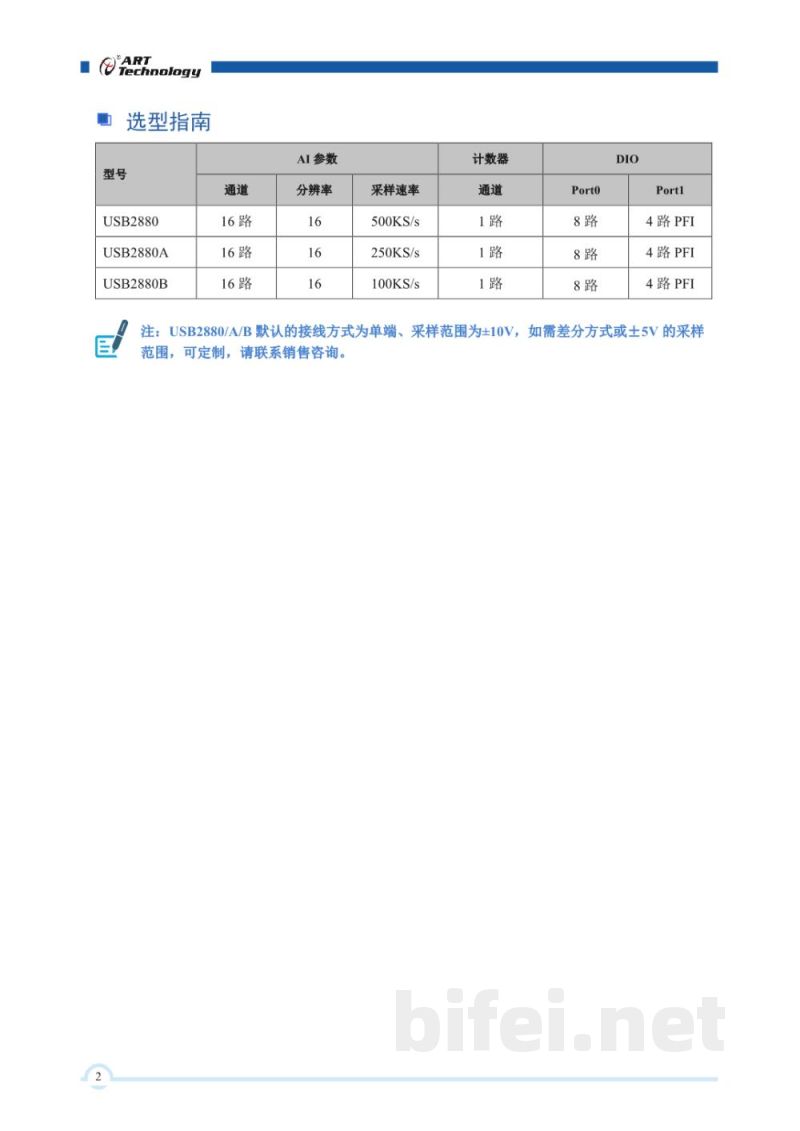

选型指南

型号对比：
USB2880 / USB2880A / USB2880B

AI参数：
通道数：16路
分辨率：16bit
采样速率：USB2880 500KS/s，USB2880A 250KS/s，USB2880B 100KS/s

计数器：1路
DIO数字量：Port0 8路，Port1 4路PFI

注：默认接线方式为单端输入，采样范围为±10V。如需差分或±5V范围可定制。

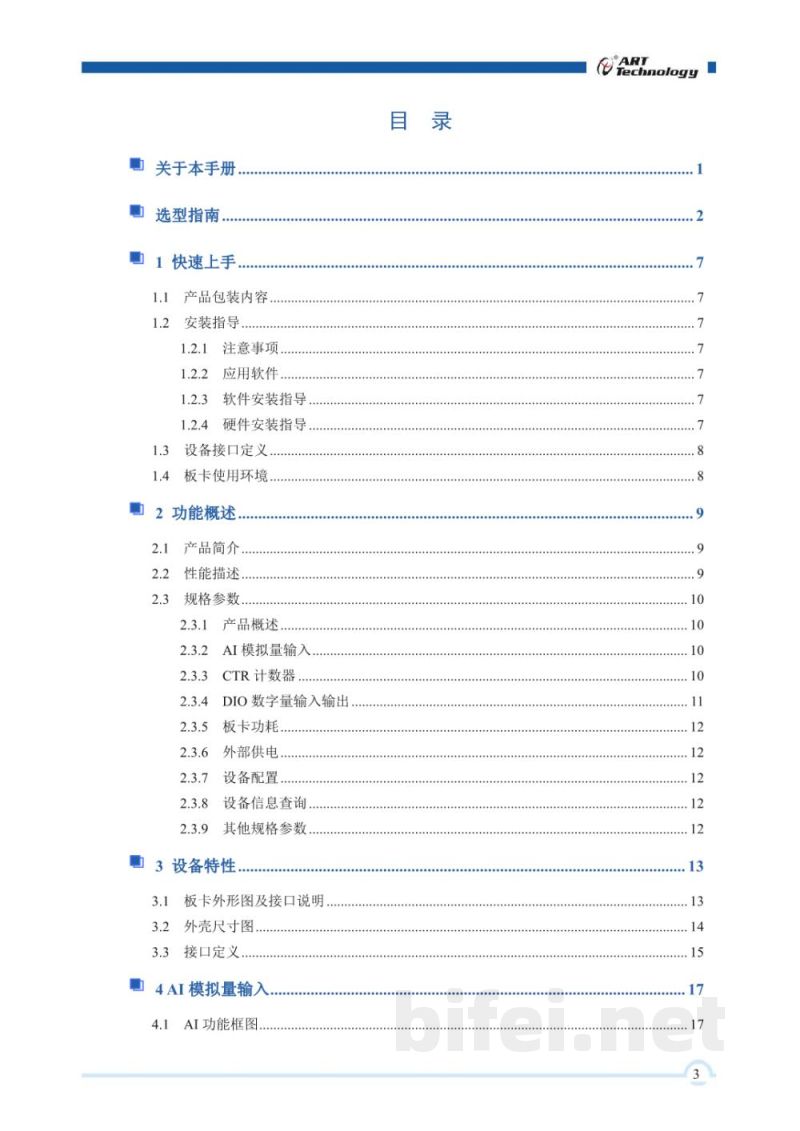

1 快速上手

1.1 产品包装内容
1.2 安装指导
- 注意事项
- 应用软件安装
- 硬件安装指导

1.3 设备接口定义
1.4 使用环境要求

2 功能概述

2.1 产品简介
2.2 性能描述
2.3 规格参数

AI模拟量输入（AI）
CTR计数器（CTR）
DIO数字量输入输出

板卡功耗
外部供电
设备配置
设备信息查询
其他规格参数

3 设备特性

3.1 板卡外形与接口说明
3.2 外壳尺寸图
3.3 接口定义

4 AI模拟量输入

4.1 AI功能框图

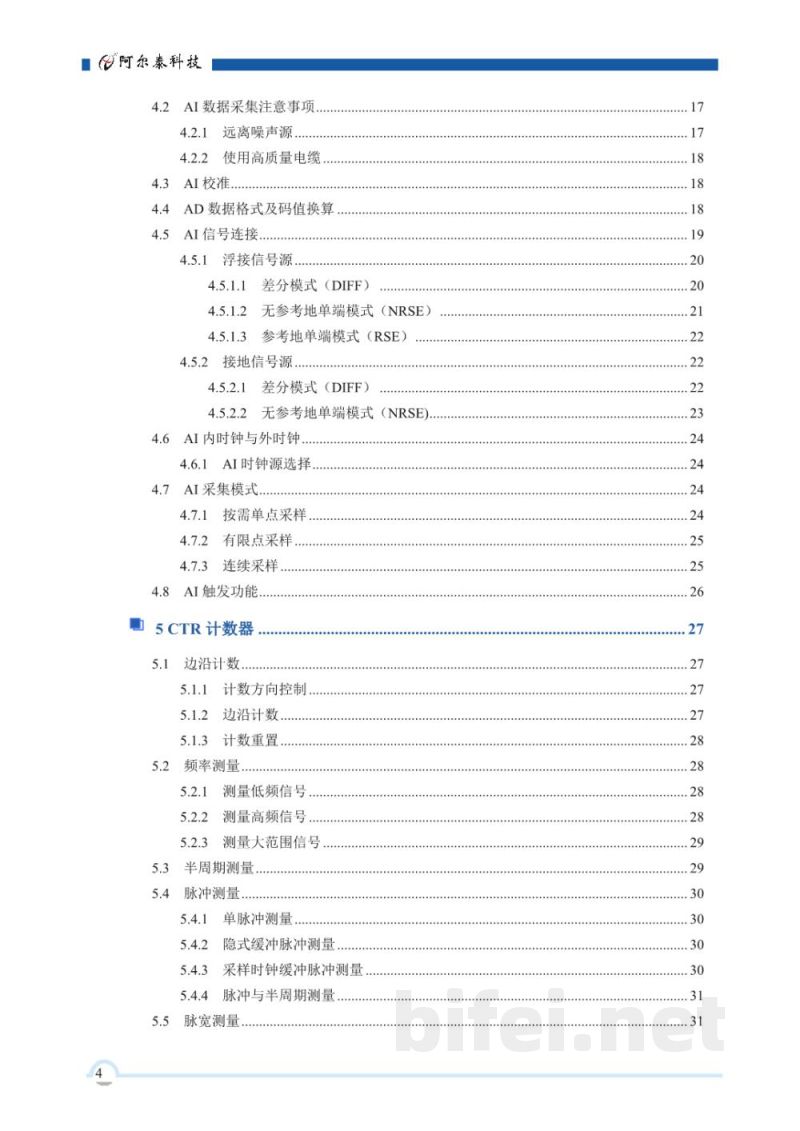

4.2 数据采集注意事项
- 远离噪声源
- 使用高质量电缆
4.3 AI校准
4.4 AD数据格式及码值换算
4.5 AI信号连接
- 浮接信号源：差分模式（DIFF）、NRSE、RSE
- 接地信号源：差分模式、NRSE
4.6 AI时钟源选择
4.7 AI采集模式
- 按需单点采样
- 有限点采样
- 连续采样
4.8 AI触发功能

5 CTR计数器

5.1 边沿计数
- 计数方向控制
- 边沿计数
- 计数重置

5.2 频率测量
- 低频信号测量
- 高频信号测量
- 大范围信号测量

5.3 半周期测量
5.4 脉冲测量
- 单脉冲测量
- 缓冲脉冲测量
5.5 脉宽测量
