ART2005数据采集卡 硬件使用说明书
北京阿尔泰科贸有限公司 产品研发部修订

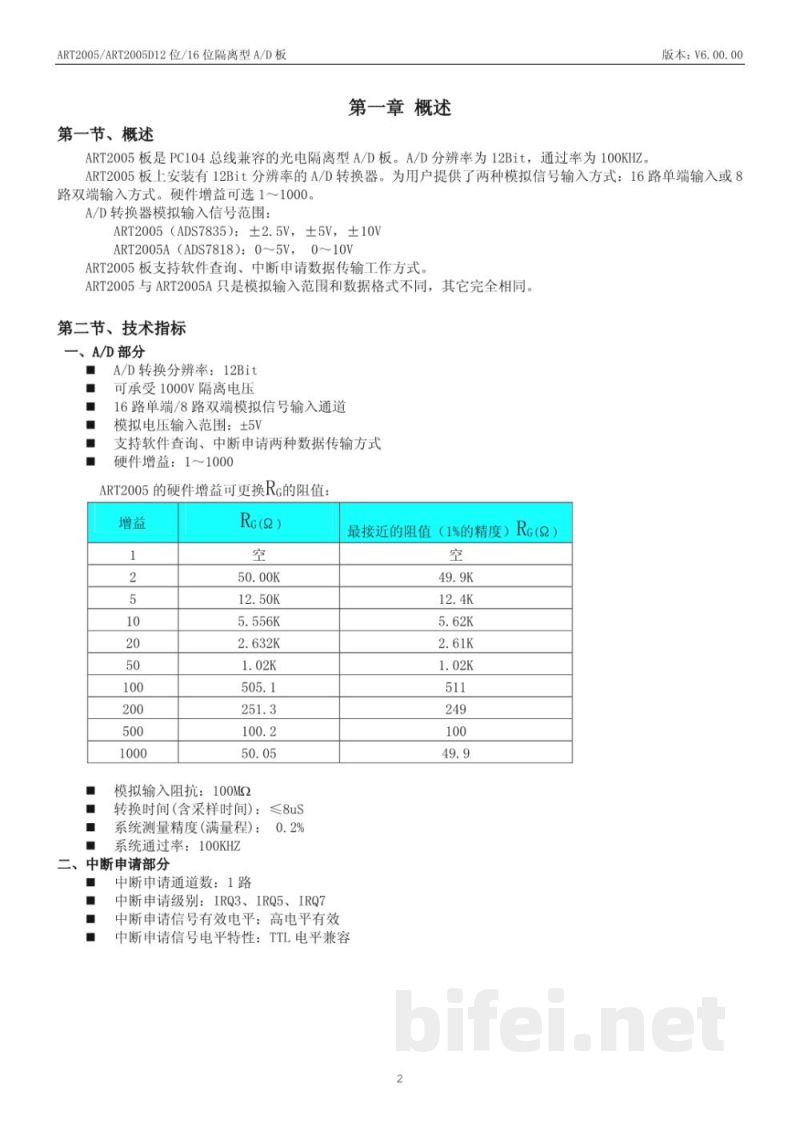

第一章 概述
ART2005板是PC104总线兼容的光电隔离型A/D数据采集板，A/D分辨率为12Bit，最高通过率100KHz。版本：V6.00.00。

ART2005板提供12Bit A/D转换器，支持16路单端输入或8路双端输入，硬件增益可选1~1000倍。模拟输入信号范围如下：
ART2005（ADS7835）：±2.5V、±5V、±10V
ART2005A（ADS7818）：0~5V、0~10V
ART2005支持软件查询与中断申请两种数据传输方式，两种型号仅输入范围及数据格式不同，其余功能一致。

第二节 技术指标
A/D部分：
转换分辨率：12Bit
隔离电压：1000V
输入通道：16路单端或8路双端
输入范围：±5V（标准配置）
硬件增益：1、2、10、20、50、100、200、500、1000可选
输入阻抗：100MΩ
转换时间（含采样）：≤8μs
系统测量精度（满量程）：0.2%
系统通过率：100KHz

中断申请部分：
中断通道数：1路
中断级别：IRQ3、IRQ5、IRQ7
中断信号：高电平有效，TTL兼容

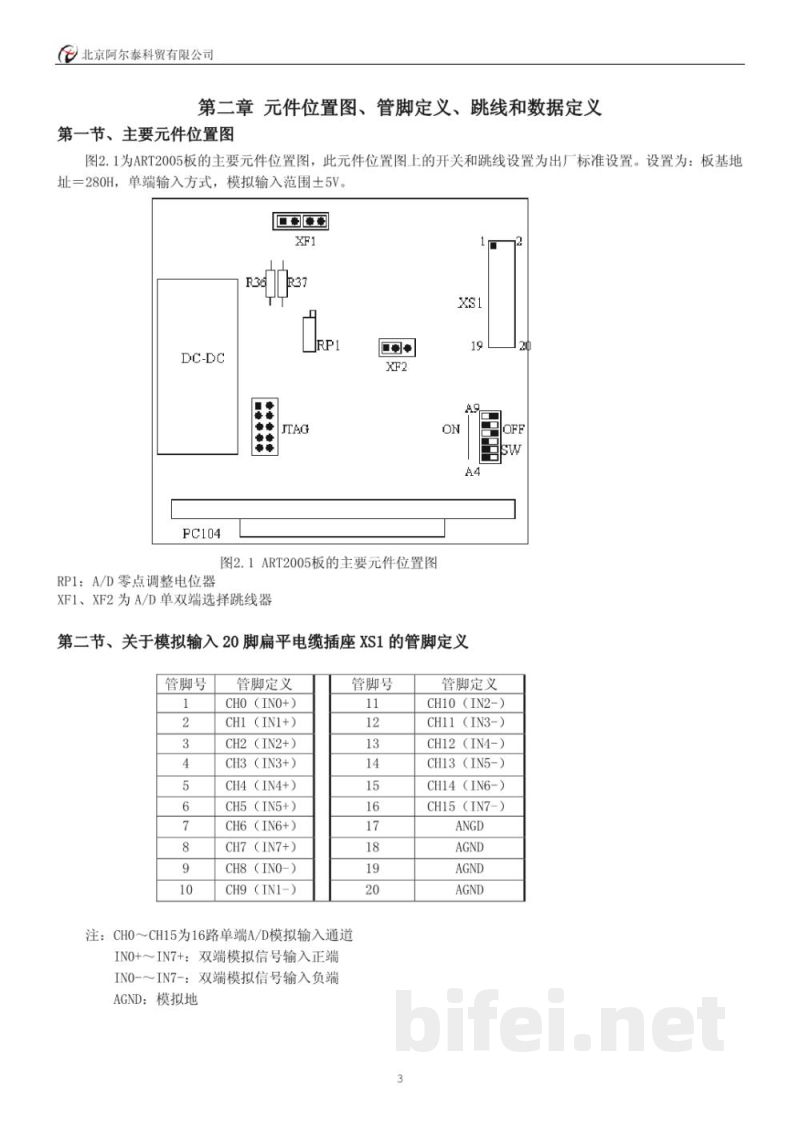

第二章 元件位置图、管脚定义、跳线和数据定义
第一节 主要元件位置图
ART2005板主要元件包括XF1、XF2、DC-DC、PC104接口、RP1、JTAG、XF1/XF2跳线器等，其中出厂默认设置为板基地址280H，单端输入方式，模拟输入范围±5V。

第二节 模拟输入20脚扁平电缆插座XS1管脚定义
XS1为20脚扁平电缆插座，用于模拟信号输入。
1~8脚：CH0~CH7（IN0+~IN7+）
9~16脚：CH8~CH15（IN0-~IN7-）
17~20脚：AGND（模拟地）
说明：CH0~CH15为16路单端输入通道；IN+为双端输入正端，IN-为负端。

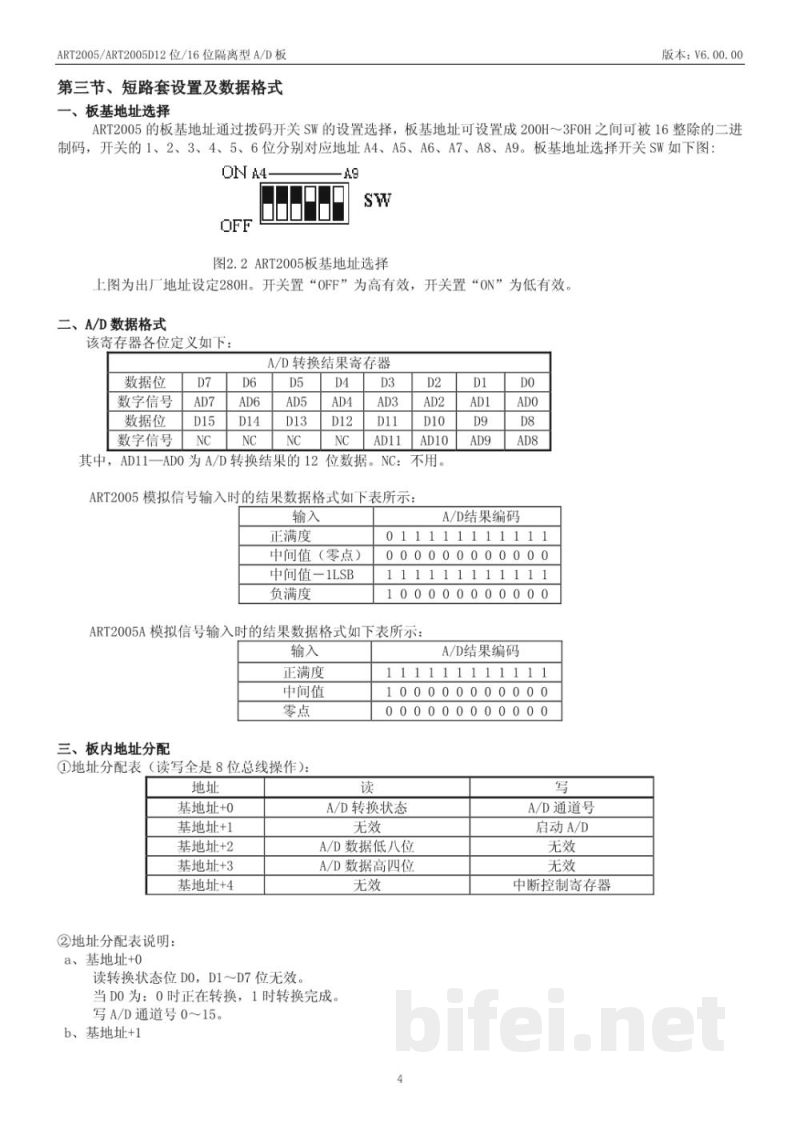

第三节 短路套设置及数据格式、板基地址选择
板基地址通过拨码开关SW设置，可设置范围200H~3F0H（16进制整除地址），对应A4~A9位。
开关1~6位分别对应地址线A4~A9，用于配置板卡地址。
