使用说明书-北京阿尔泰 ART2007 数据采集卡

ART2007数据采集卡 硬件使用说明书
北京阿尔泰科技发展有限公司

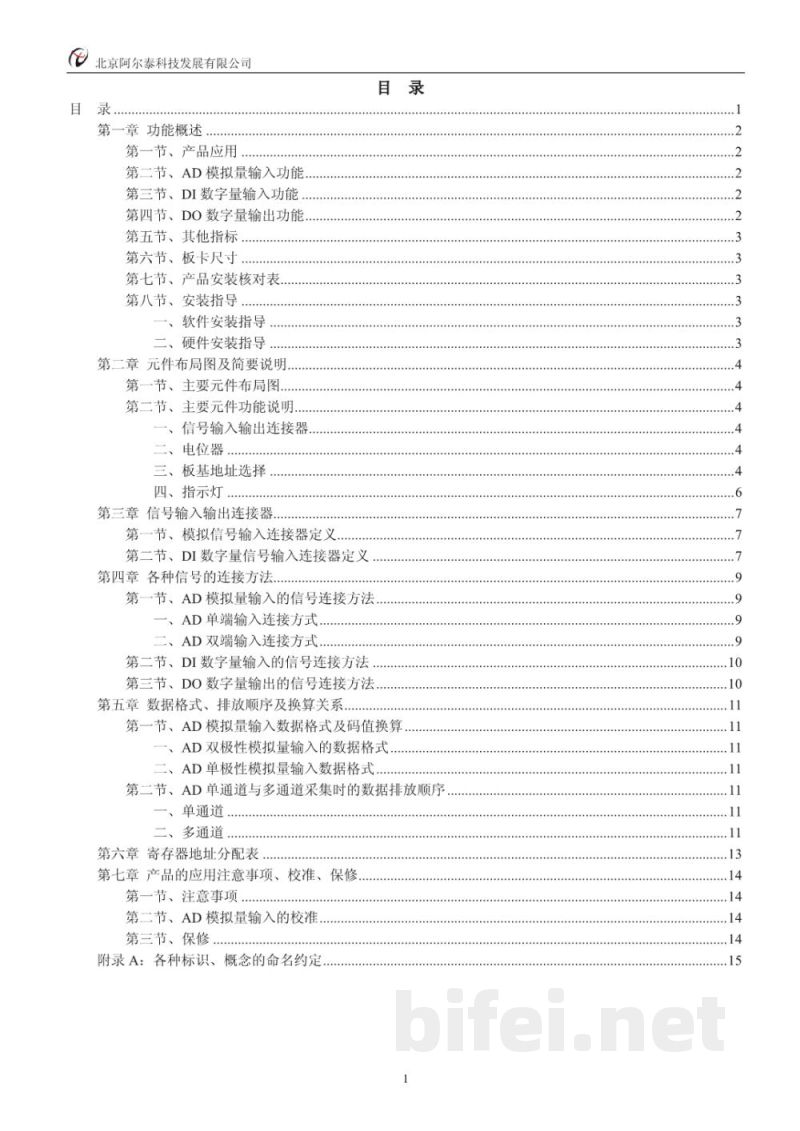

目录
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DI数字量输入功能
第四节 DO数字量输出功能
第五节 其他指标
第六节 板卡尺寸
第七节 产品安装核对表
第八节 安装指导
一、软件安装指导
二、硬件安装指导

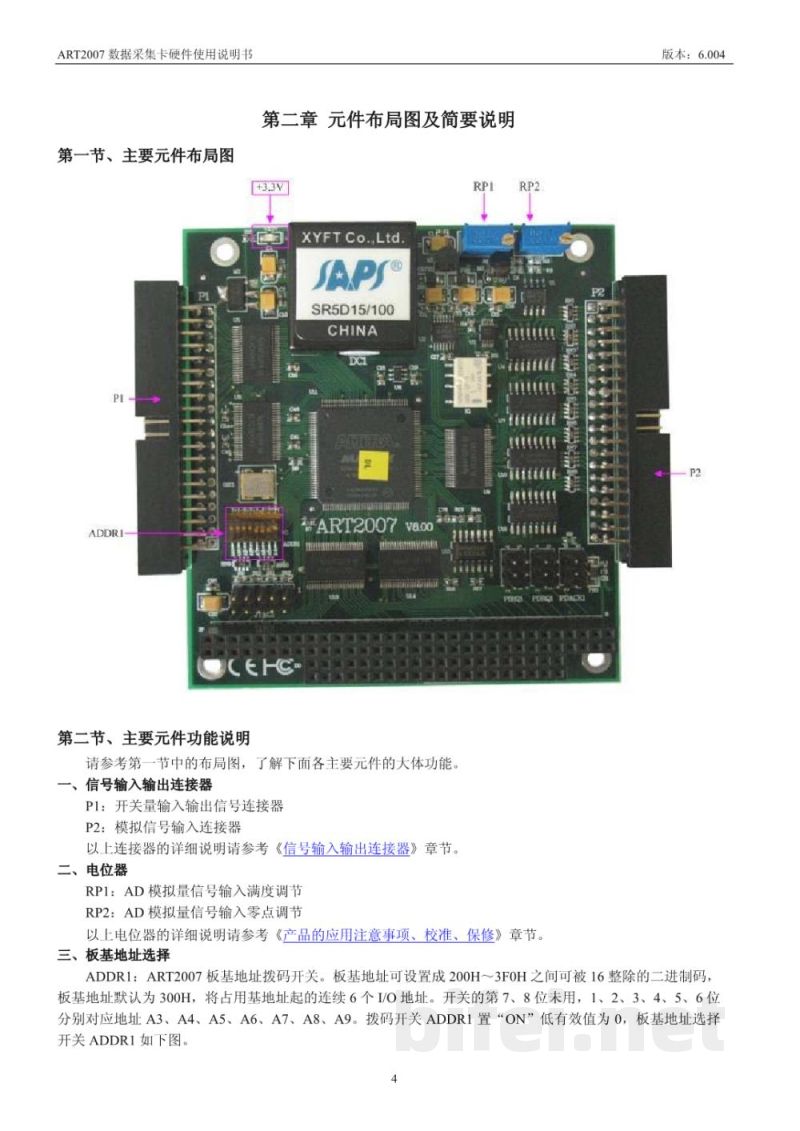

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
电位器
板基地址选择
指示灯

第三章 信号输入输出连接器
第一节 模拟信号输入连接器定义
第二节 DI数字量信号输入连接器定义

第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
一、AD单端输入连接方式
二、AD双端输入连接方式
第二节 DI数字量输入信号连接方法
第三节 DO数字量输出信号连接方法

第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一、AD双极性模拟量输入数据格式
二、AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集数据排放顺序
一、单通道
二、多通道

第六章 寄存器地址分配表
第七章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入校准
第三节 保修

附录A 各种标识、概念的命名约定

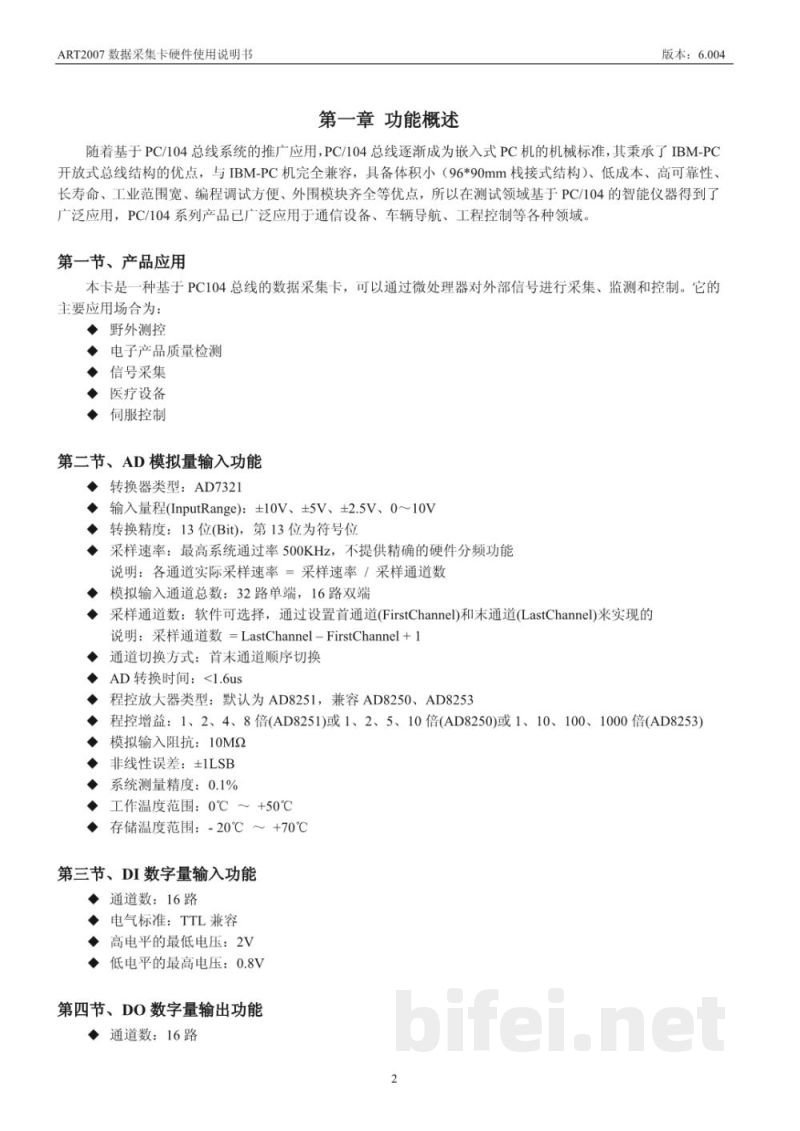

第一章 功能概述
ART2007数据采集卡基于PC/104总线系统设计，PC/104总线已成为嵌入式PC机的机械标准，具有体积小、低成本、高可靠性、长寿命及工业适用范围广等特点，广泛应用于通信设备、车辆导航、工程控制等领域。

第一节 产品应用
本卡是一种基于PC104总线的数据采集卡，可通过微处理器对外部信号进行采集、监测和控制，主要应用包括野外测控、电子产品质量检测、信号采集、医疗设备及伺服控制等。

第二节 AD模拟量输入功能
转换器类型：AD7321
输入量程：±10V、±5V、±2.5V、0~10V
转换精度：13位（第13位为符号位）
采样速率：最高500KHz（不提供精确硬件分频）
通道数：32路单端或16路双端
采样通道设置：通过FirstChannel与LastChannel配置
通道切换方式：首末通道顺序切换
AD转换时间：<1.6us
程控放大器：AD8251（兼容AD8250、AD8253）
程控增益：1、2、4、8倍或其他模式
模拟输入阻抗：10MΩ
非线性误差：±1LSB
系统测量精度：0.1%
工作温度：0℃~50℃
存储温度：-20℃~70℃

第三节 DI数字量输入功能
通道数：16路
电气标准：TTL兼容
高电平最低电压：2V
低电平最高电压：0.8V

第四节 DO数字量输出功能
通道数：16路
电气标准：TTL兼容
高电平最低电压：2.4V
低电平最高电压：0.5V
上电输出状态：低电平

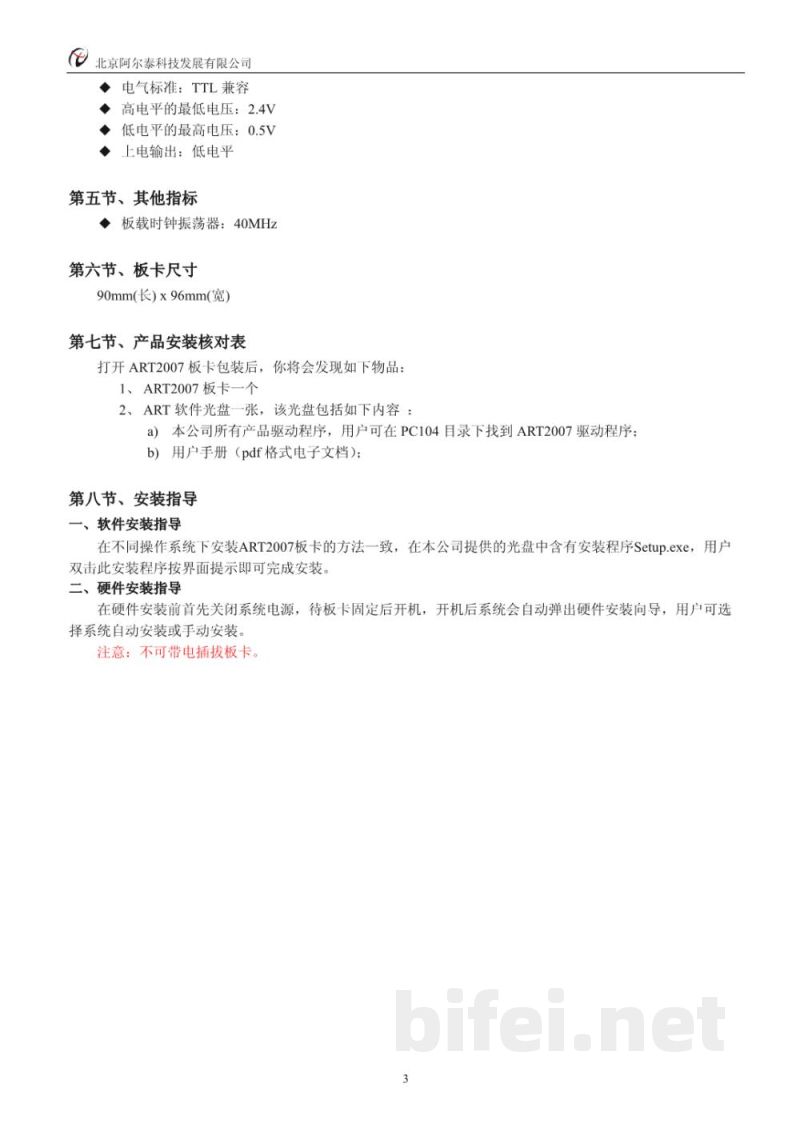

第五节 其他指标
板载时钟振荡器：40MHz

第六节 板卡尺寸
90mm（长）×96mm（宽）

第八节 安装指导
软件安装：通过光盘Setup.exe安装驱动程序
硬件安装：关闭电源后安装板卡，开机后由系统自动识别或手动安装驱动
注意：不可带电插拔板卡
