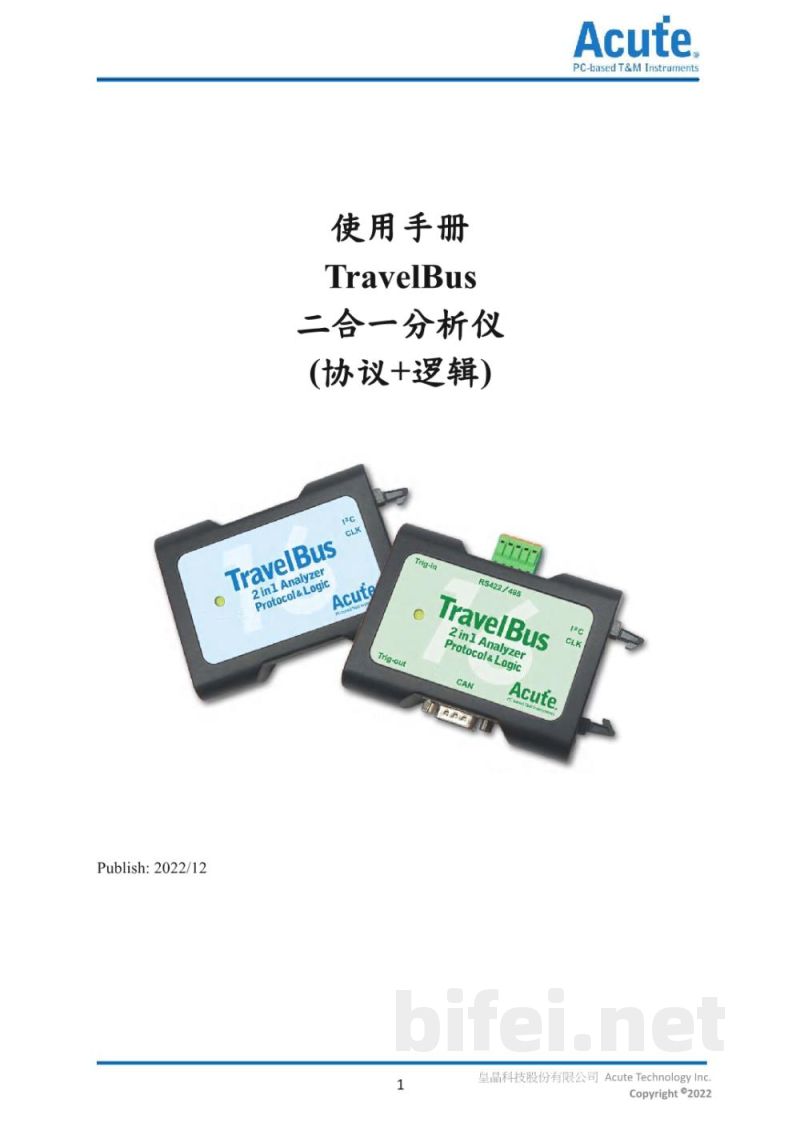

使用手册-台湾皇晶 TravelBus 二合一分析仪(协议+逻辑)

Publish: 2022/12
TravelBus 二合一分析仪（协议+逻辑）
Acute Technology Inc. 皇晶科技股份有限公司
Copyright 2022

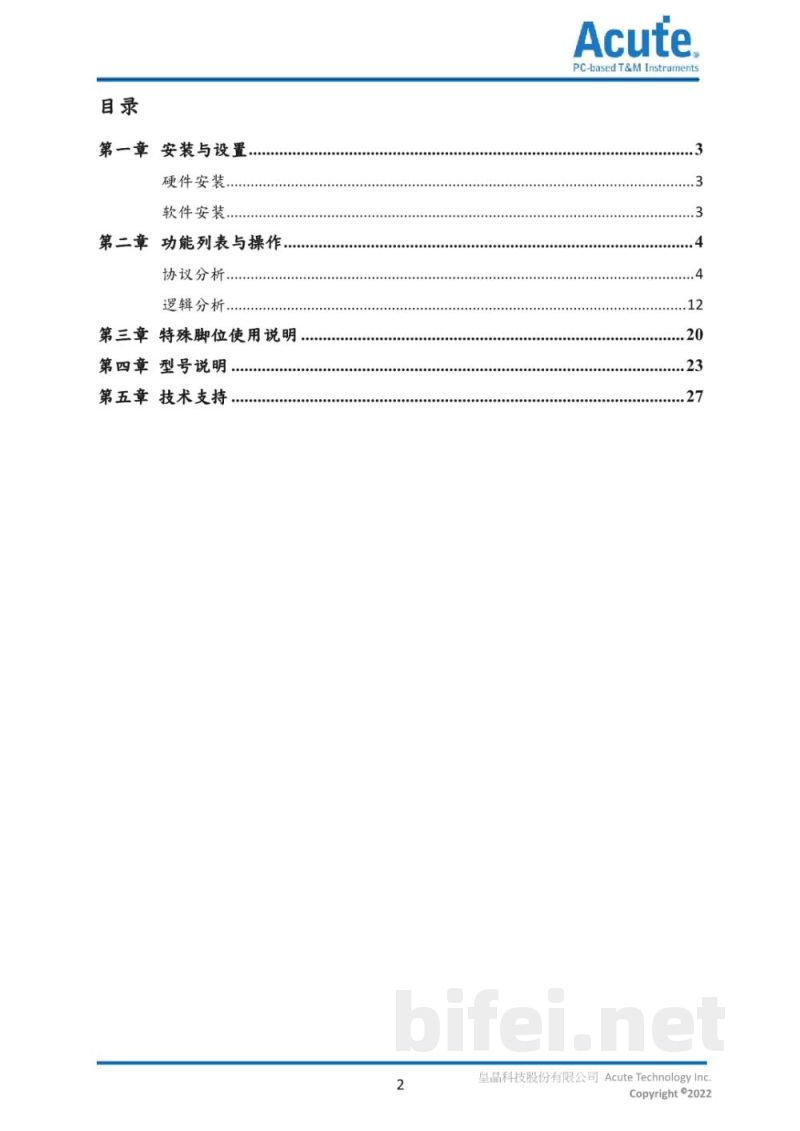

目录
第一章 安装与设置
硬件安装
软件安装
第二章 功能列表与操作
协议分析
逻辑分析
第三章 特殊脚位使用说明
第四章 型号说明
第五章 技术支持

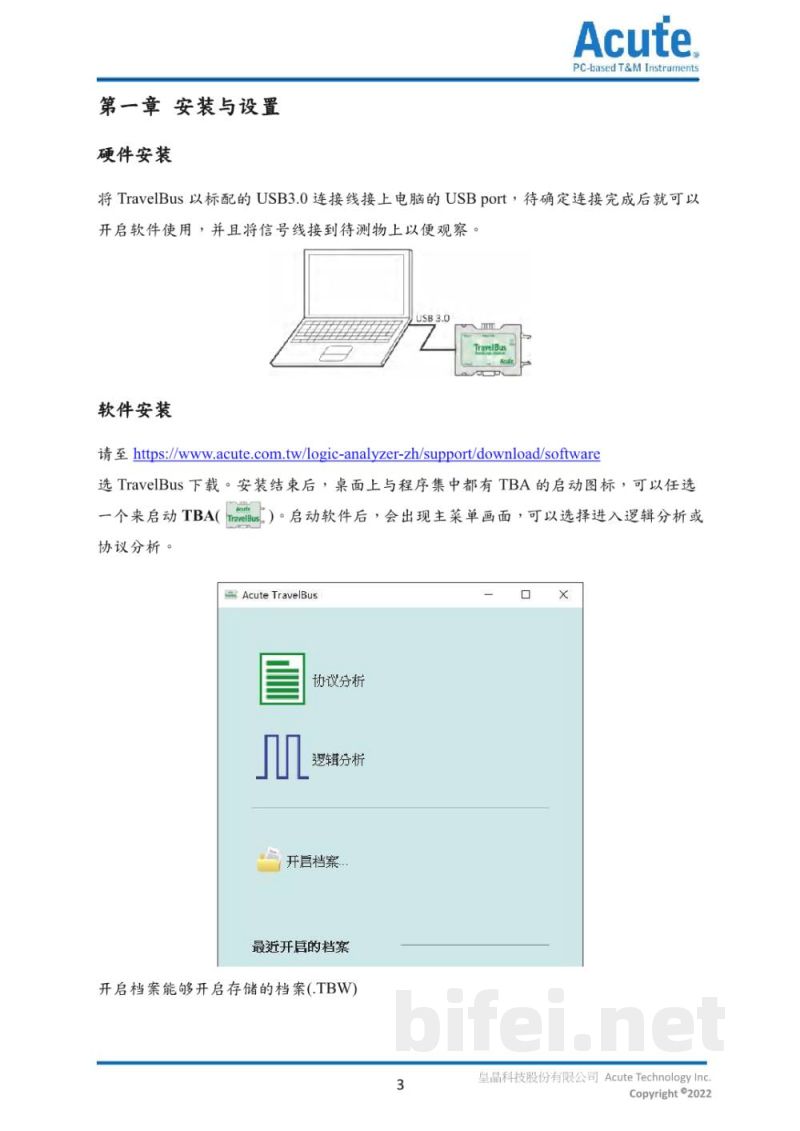

第一章 安装与设置

硬件安装
将TravelBus通过USB3.0连接线连接至电脑USB接口，确认连接完成后启动软件，并将信号线连接至被测设备以进行分析。

软件安装
请访问 https://acute.com.tw/logic-analyzer-zh/support/download/software 下载TravelBus软件。安装完成后，可在桌面或程序集中找到TBA启动图标。启动后可选择进入逻辑分析或协议分析模块。

主界面功能
软件启动后显示主菜单，可选择逻辑分析或协议分析模式，并支持打开存档及最近文件（.TBW格式）。

第二章 功能列表与操作

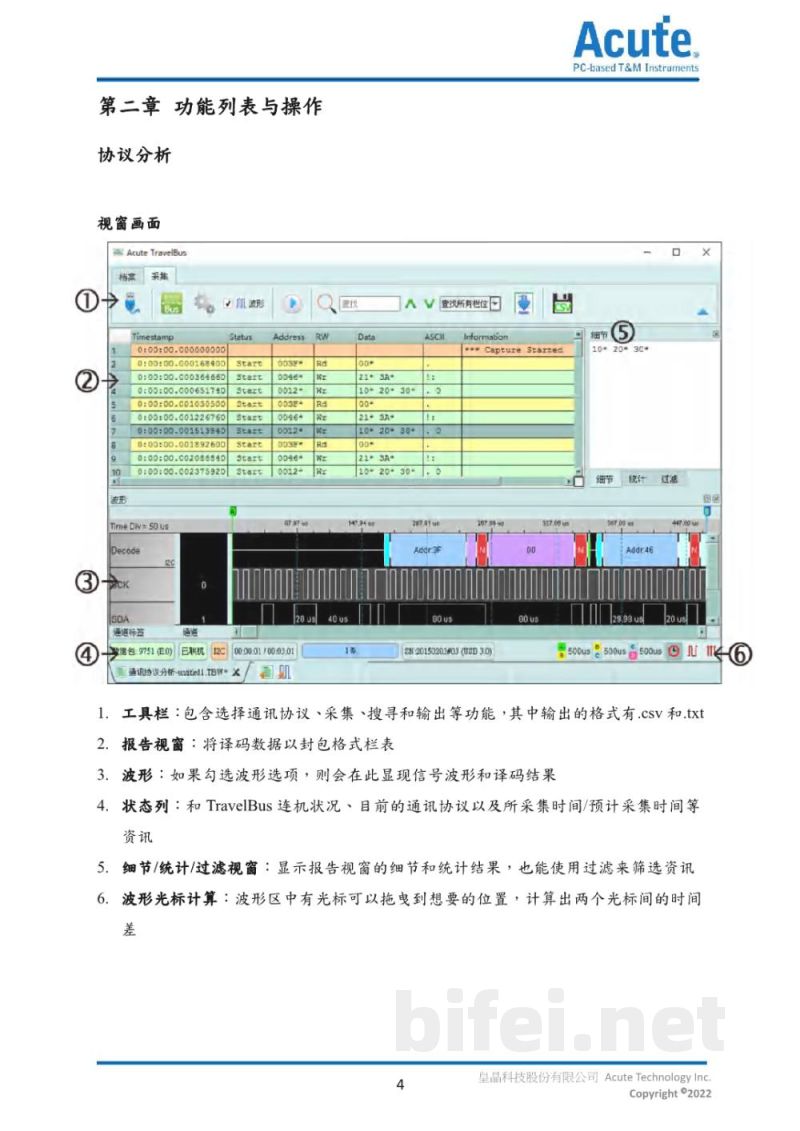

协议分析界面
协议分析视窗用于显示通信数据包结构与时间戳信息，包括起始时间、数据帧、地址及读写标识等内容。

界面功能说明：
工具栏：提供协议选择、采集、搜索与输出功能，支持CSV与TXT格式导出
报告视窗：以封包形式显示解析数据
波形视图：显示信号波形及译码结果
状态列：显示设备连接状态、通讯协议及采集时间
细节/统计/过滤：用于数据筛选与统计分析
波形光标：支持时间测量与区间计算

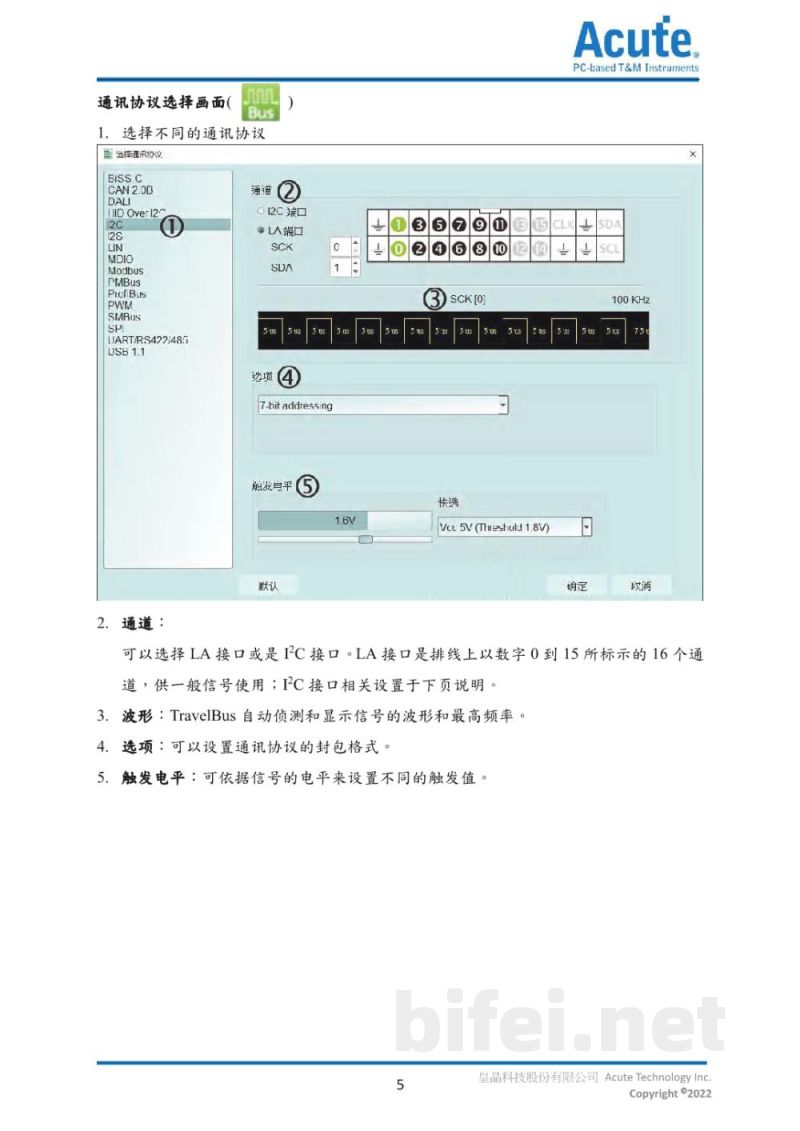

通讯协议选择
支持多种协议类型，包括：Bissc、CAN2.0B、DALI、I2C、LIN、MDIO、Modbus、PMBus、PWM、SMBus、SPI、UART/RS422/485、USB1.1等。

通道设置
支持16通道数字输入（0–15），可用于LA逻辑分析接口或I2C接口配置。
SCK与SDA等信号可用于I2C通信配置，支持参数如地址设置、采样速率及电平标准（如1.6V、5V等）。

逻辑分析功能
用于采集数字信号波形并进行时序分析，支持高采样率数据捕获与多通道同步显示。

数据处理功能
支持捕获数据的存储、导出（CSV/TXT）及过滤分析，可查看通信内容的详细解析信息。

状态与统计信息
显示当前连接状态、协议类型、采集时间及预估采集进度等信息，用于实时监控分析过程。

第三章 特殊脚位使用说明
（原文未提供详细内容）

第四章 型号说明
（原文未提供详细内容）

第五章 技术支持
如需技术支持，请联系Acute Technology Inc.官方渠道获取帮助。
