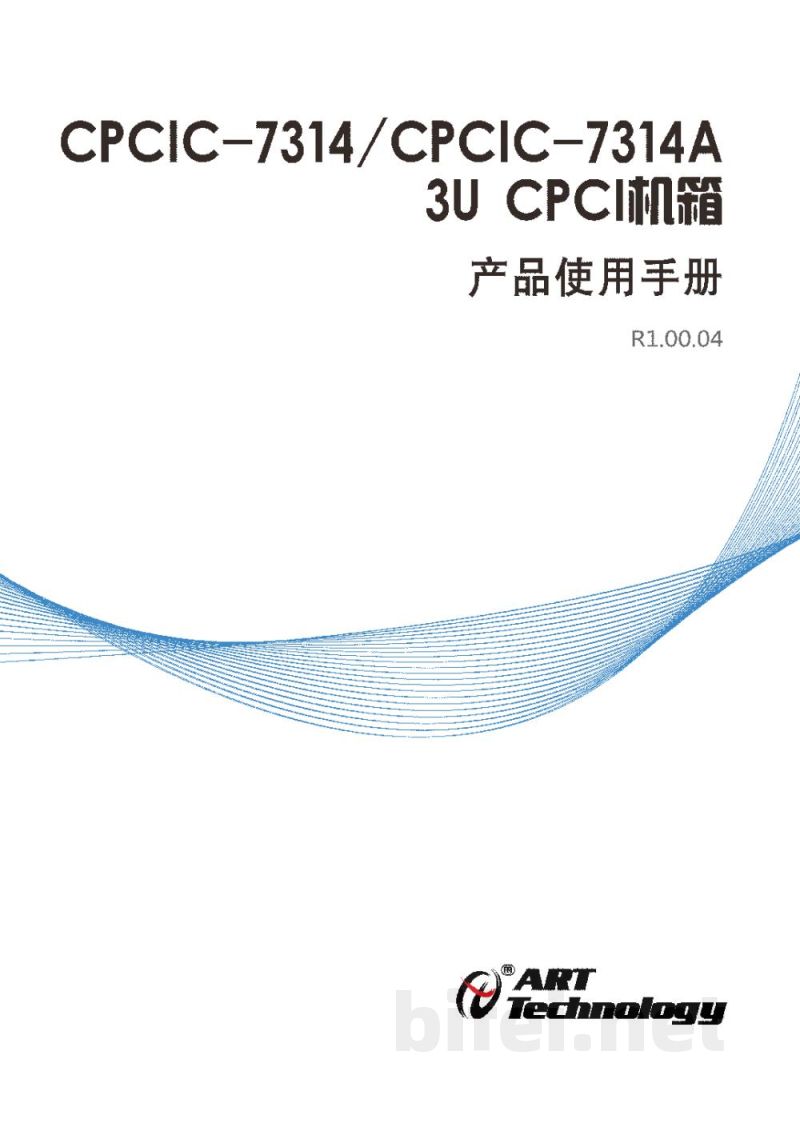

CPCIC-7314 / CPCIC-7314A 3U CPCI机箱产品使用手册
版本：R1.00.04

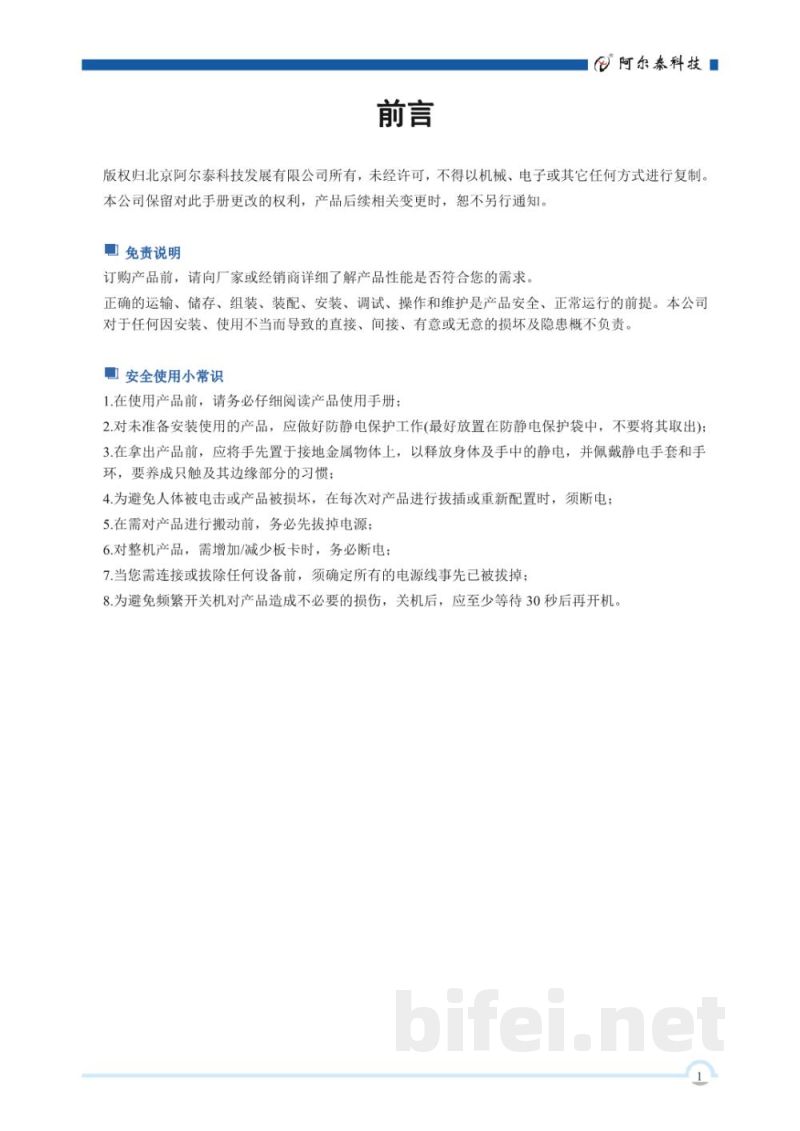

前言
本手册为出版物，未经许可不得以任何形式复制。本公司保留对产品及手册内容进行修改的权利，产品更新恕不另行通知。

免责说明：订购产品前请确认产品性能是否符合需求。正确的运输、存储、安装、调试及维护是产品正常运行的前提。本公司对因不当使用造成的任何直接或间接损失不承担责任。

安全使用小常识：
1 在使用产品前请仔细阅读说明书；
2 未使用产品应做好防静电保护，建议存放在防静电袋中；
3 取出产品前应先释放静电并佩戴防静电手套，避免直接接触电路部分；
4 插拔或重新配置时必须断电；
5 搬运设备前需断开电源；
6 增减板卡必须断电操作；
7 连接或拔除设备前确认电源已断开；
8 关机后至少等待30秒再重新开机；

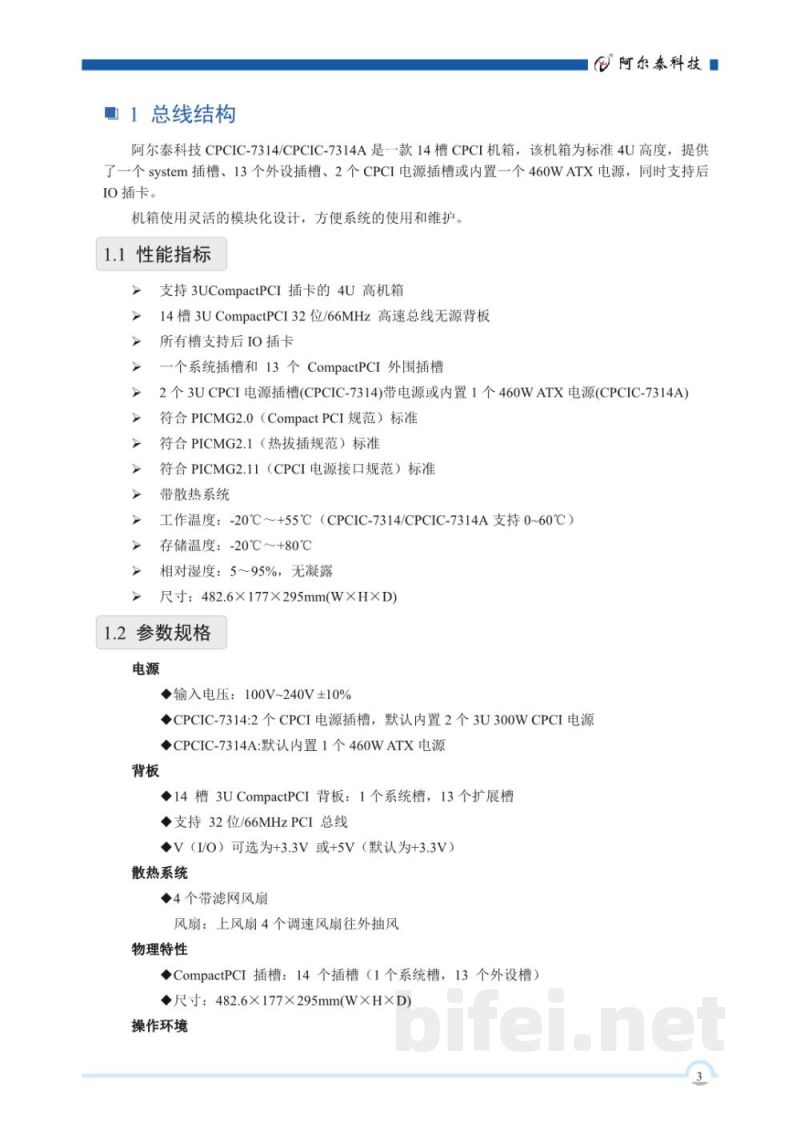

1 总线结构
1.1 性能指标
CPCIC-7314 / CPCIC-7314A 是一款14槽CPCI机箱，标准4U高度设计，提供1个system系统插槽、13个外设插槽，并支持2个CPCI电源插槽或内置1个460W ATX电源，同时支持后部IO扩展插卡。
机箱采用模块化结构设计，便于系统维护与扩展。

主要性能指标：
支持3U CompactPCI插卡的4U机箱结构；
14槽3U CompactPCI 32位/66MHz高速总线；
无源背板设计，所有槽位支持后IO扩展；
1个系统槽 + 13个外围槽结构；
CPCIC-7314支持2个CPCI电源插槽；
CPCIC-7314A内置1个460W ATX电源；
符合PICMG 2.0、PICMG 2.1及PICMG 2.11标准；
具备散热系统设计；
工作温度：-20℃～+55℃（CPCIC-7314 / CPCIC-7314A支持0～60℃）；
存储温度：-20℃～+80℃；
相对湿度：5%～95%（无凝露）；
尺寸：482.6×177×295mm（W×H×D）。

1.2 参数规格
电源部分：
输入电压：100V～240V±10%；
CPCIC-7314：2个CPCI电源插槽，默认内置2个3U 300W电源；
CPCIC-7314A：内置1个460W ATX电源。

背板部分：
14槽3U CompactPCI背板，1个系统槽、13个扩展槽；
支持32位/66MHz PCI总线；
+V（I/O）可选+3.3V或+5V（默认+3.3V）。

散热系统：
4个带滤网风扇，上部风扇用于抽风散热。

物理特性：
CompactPCI插槽共14个（1系统槽+13外设槽）；
尺寸：482.6×177×295mm（W×H×D）。

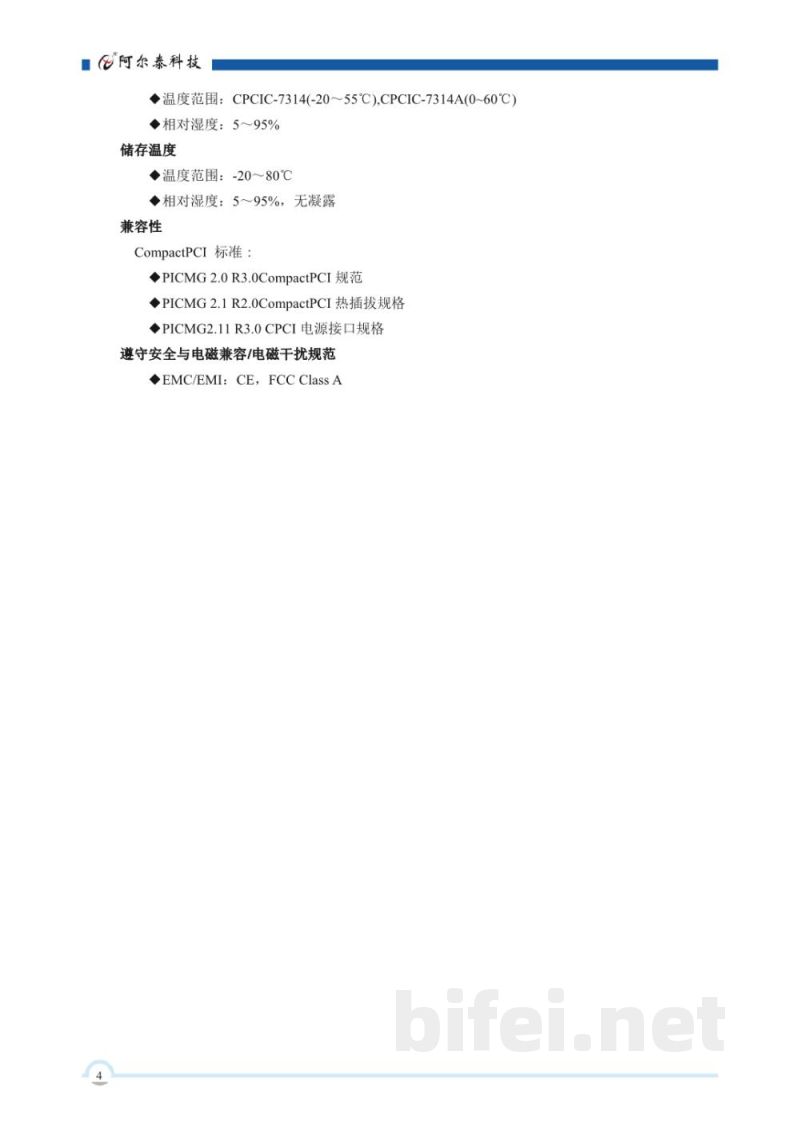

操作环境：
温度范围：CPCIC-7314（-20℃～55℃），CPCIC-7314A（0℃～60℃）；
相对湿度：5%～95%。

储存环境：
温度：-20℃～80℃；
相对湿度：5%～95%（无凝露）。

兼容性：
符合PICMG 2.0 CompactPCI规范；
符合PICMG 2.1热插拔规范；
符合PICMG 2.11电源接口规范；
符合CE、FCC Class A EMC/EMI标准。

2 机械尺寸（单位：mm）

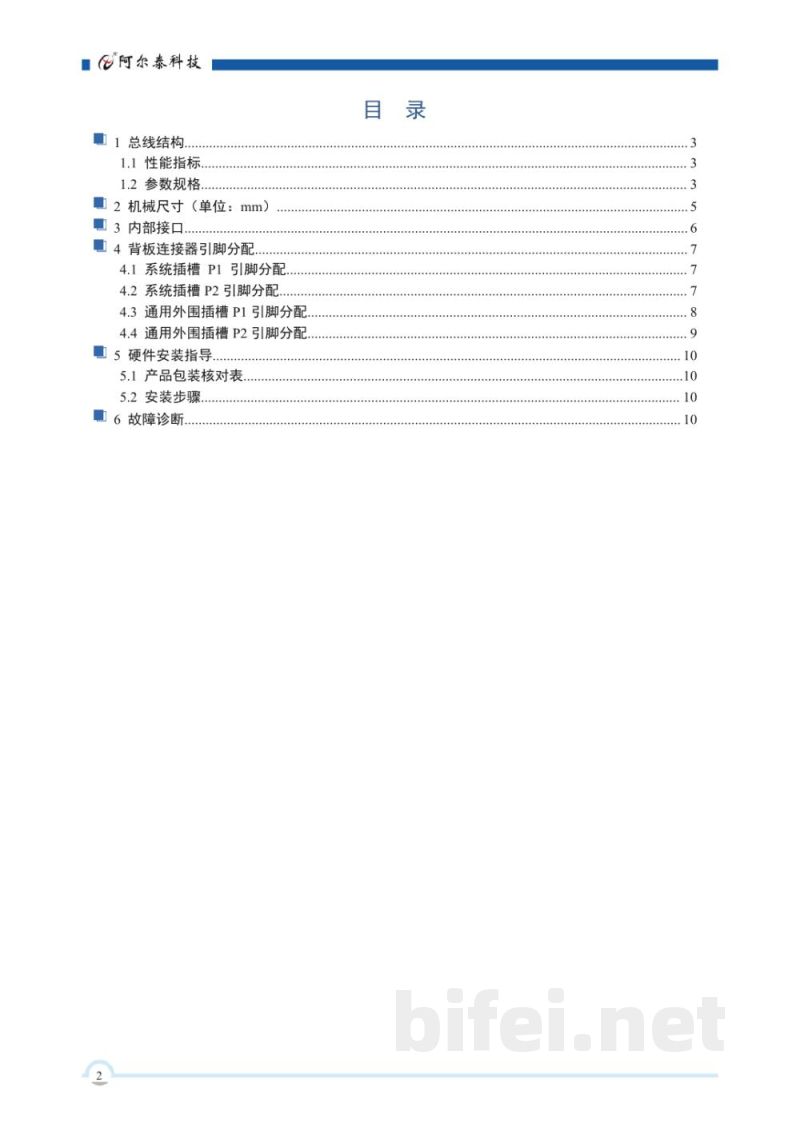

3 内部接口
4 背板连接器引脚分配
4.1 系统插槽P1引脚分配
4.2 系统插槽P2引脚分配
4.3 通用外围插槽P1引脚分配
4.4 通用外围插槽P2引脚分配
5 硬件安装指导
5.1 产品包装核对表
5.2 安装步骤
6 故障诊断
