产品使用手册 R1.00.00

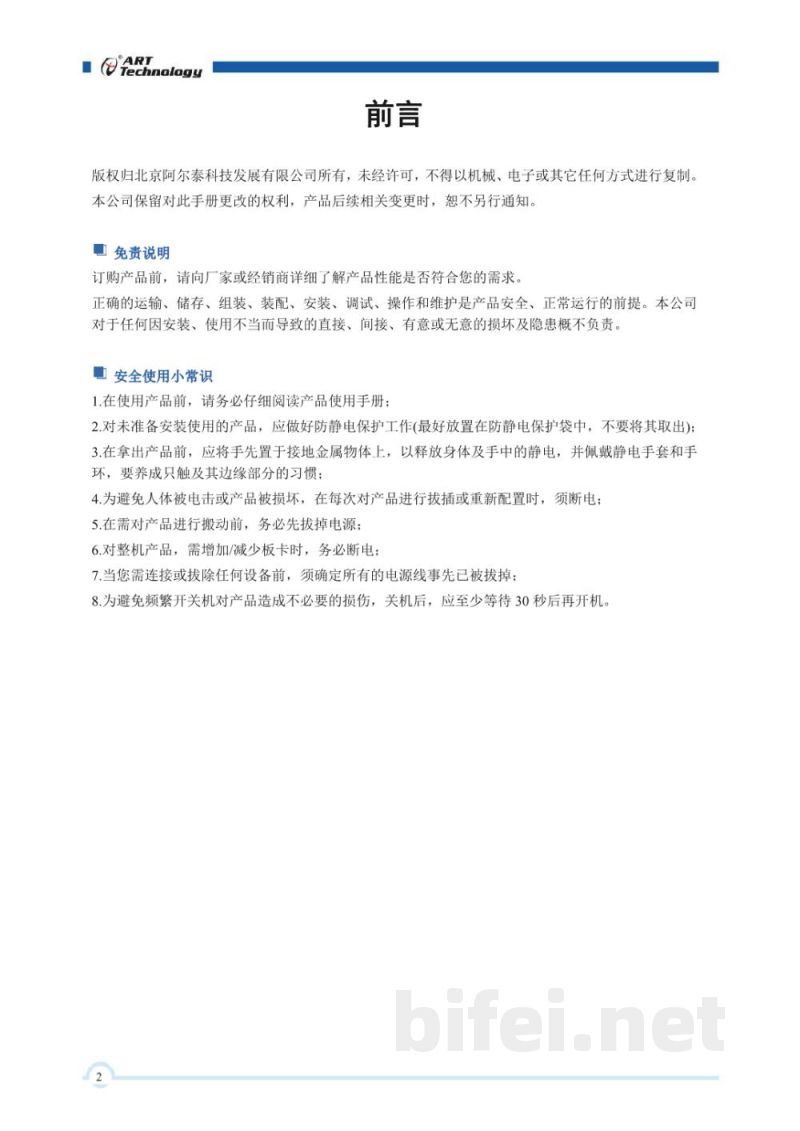

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制。本公司保留对手册及产品进行修改的权利，恕不另行通知。

免责说明
订购产品前，请确认产品性能是否满足使用需求。正确的运输、储存、安装、调试与维护是设备正常运行的前提。因不当使用或安装造成的损坏，本公司不承担责任。

安全使用小常识
1. 使用产品前请仔细阅读使用手册。
2. 未安装使用的产品应做好防静电保护，建议放入防静电袋中保存。
3. 取用产品前应先接触接地金属释放静电，并佩戴静电手环，避免直接接触电路部分。
4. 拔插或重新配置产品前必须断电，以防触电或损坏设备。
5. 搬动产品前务必断开电源。
6. 整机增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源线已断开。
8. 关机后建议至少等待30秒再重新开机，以避免频繁开关机造成损伤。

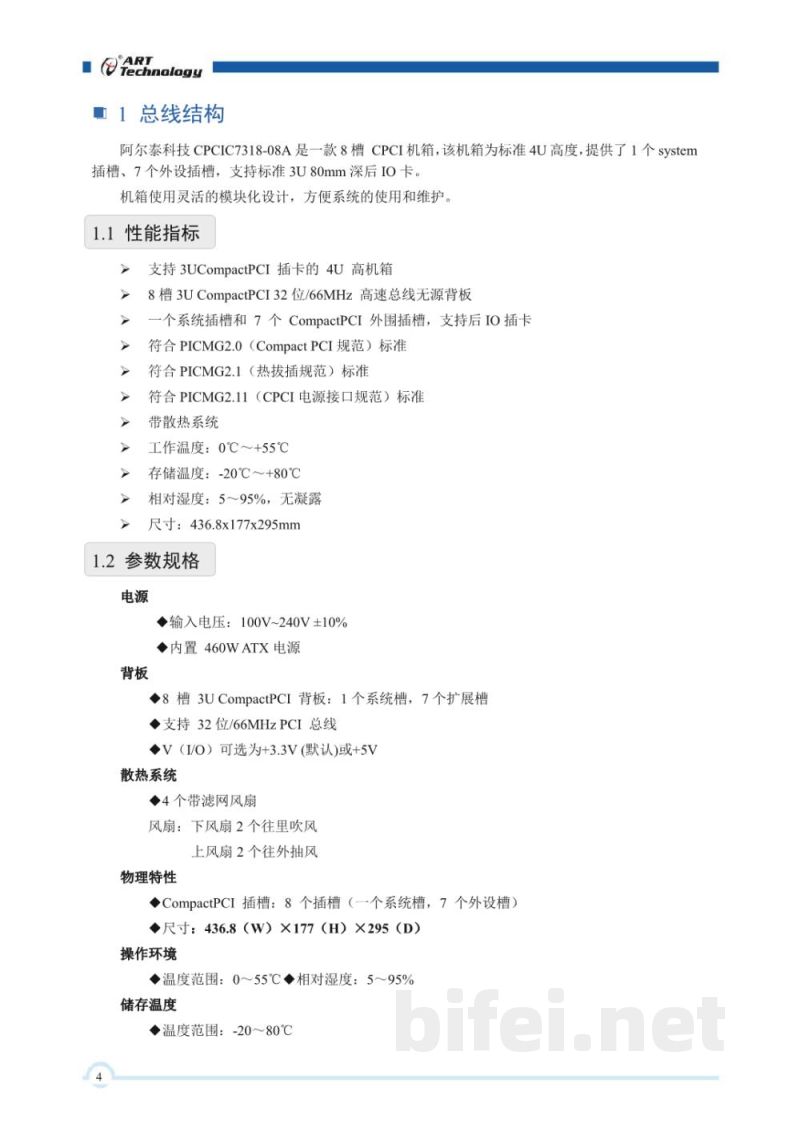

1 总线结构
阿尔泰科技CPCIC-7321-08A是一款8槽3U CPCI机箱，采用标准4U高度设计，支持3U 80mm深后I/O卡，结构采用模块化设计，便于维护与系统扩展。

1.1 性能指标
支持3U CompactPCI插卡的4U机箱结构
8槽3U CompactPCI 32位/66MHz高速总线无源背板
1个系统插槽，7个外围插槽，支持后I/O扩展
符合PICMG 2.0 CompactPCI规范
符合PICMG 2.1热插拔规范
符合PICMG 2.11电源接口规范
带散热系统设计
工作温度：0℃~+55℃
存储温度：-20℃~+80℃
相对湿度：5%~95%，无凝露
尺寸：436.8×177×295mm

1.2 参数规格
电源部分：输入电压100V~240V±10%，内置460W ATX电源

背板结构：
8槽3U CompactPCI背板，1个系统槽+7个扩展槽
支持32位/66MHz PCI总线
I/O电压可选+3.3V（默认）或+5V

散热系统：
4个带滤网风扇
下方2个风扇向内送风
上方2个风扇向外排风

物理特性：
CompactPCI插槽共8个（1系统槽+7外设槽）
尺寸：436.8(W)×177(H)×295(D) mm

操作环境：
工作温度0~55℃
存储温度-20~80℃
湿度5%~95%（无凝露）

兼容性：
符合PICMG 2.0 R3.0 CompactPCI规范
符合PICMG 2.1 R2.0热插拔规范
符合EMC/EMI标准（CE、FCC Class A）

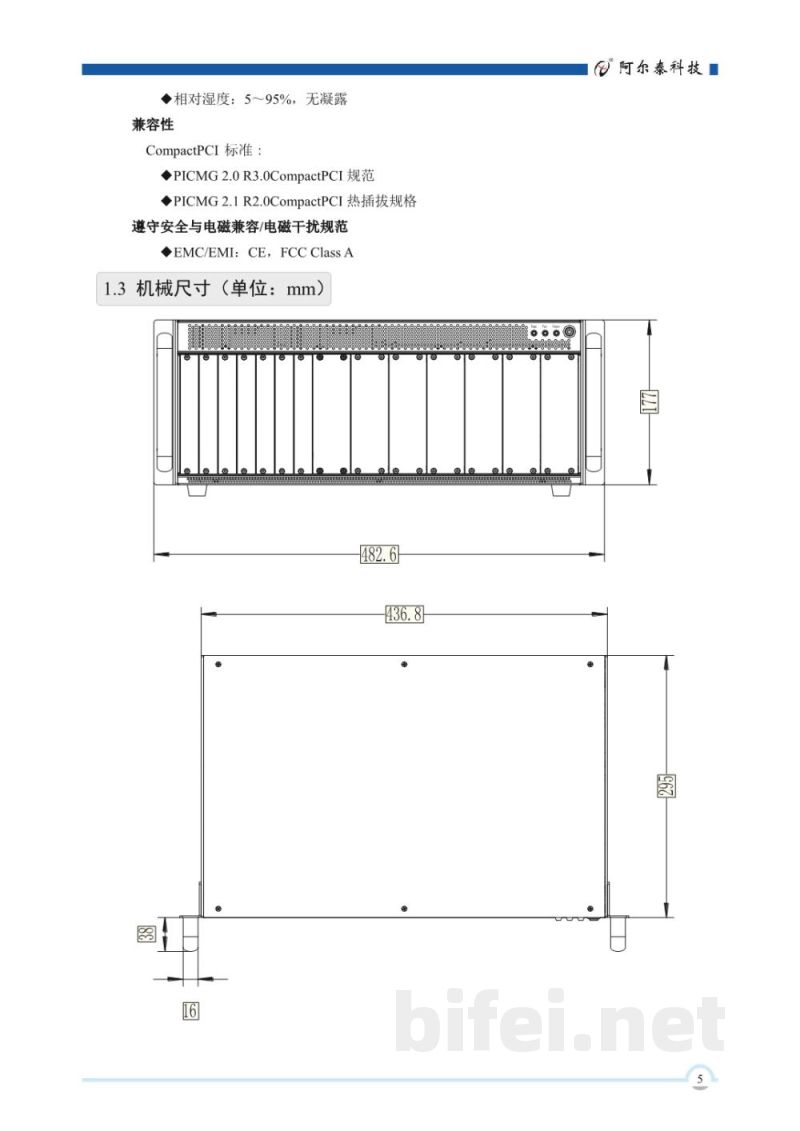

1.3 机械尺寸（单位：mm）
宽度：436.8mm
高度：177mm
深度：295mm

2 硬件安装指导
2.1 产品包装核对表
2.2 安装步骤

3 故障诊断
用于系统运行异常时的检查与排查
