使用说明书-北京阿尔泰 CPCI76A1 工业级3U CPCI控制器

CPCI76A1 CPCI控制器产品使用手册
版本：R1.00.04

ART Technology


前言

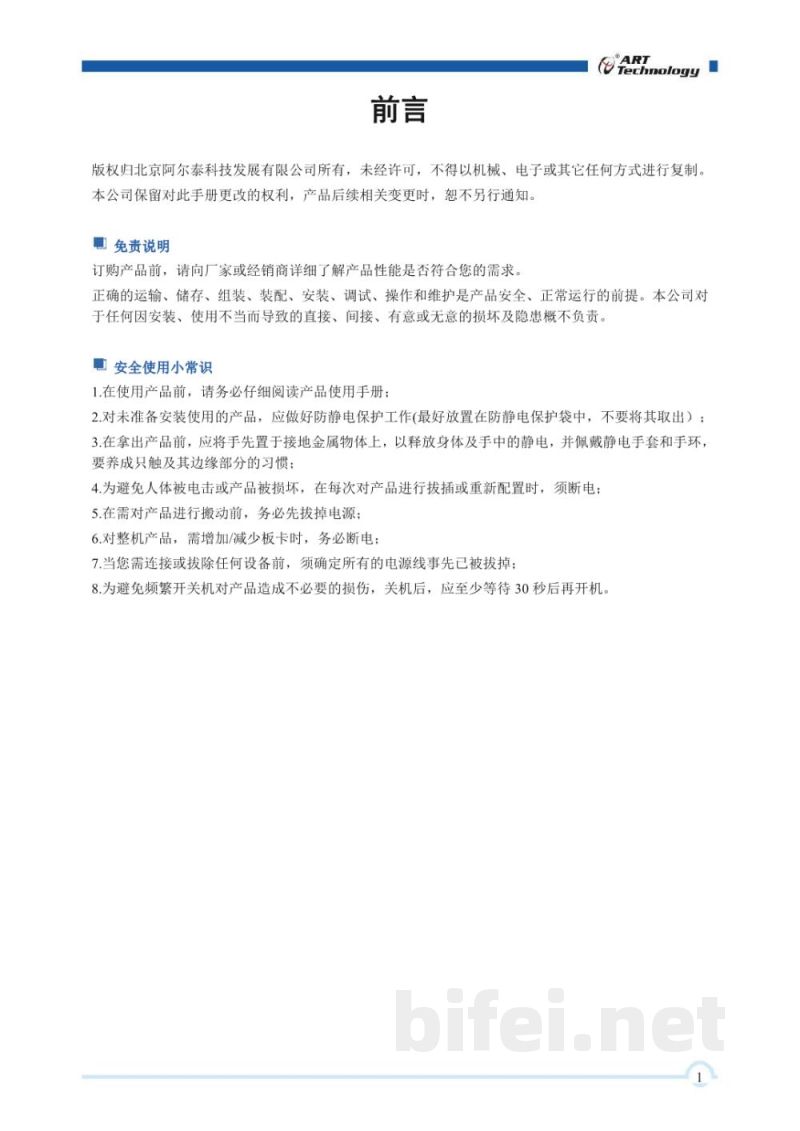

版权声明：本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制或传播。本公司保留对手册内容及产品进行修改的权利，恕不另行通知。

免责说明：订购产品前请确认产品性能是否满足需求。正确的运输、储存、安装、调试与维护是产品正常运行的前提。因使用不当造成的任何损坏，本公司不承担责任。

安全使用说明：
1. 使用前请仔细阅读说明书；
2. 未使用产品应做好防静电保护；
3. 操作前需释放静电并佩戴防静电手套；
4. 插拔或配置前必须断电；
5. 搬运设备前需断开电源；
6. 增减板卡必须断电操作；
7. 连接或拔除设备前确认电源已断开；
8. 关机后建议等待至少30秒再重新开机。

1 产品说明

1.1 简介

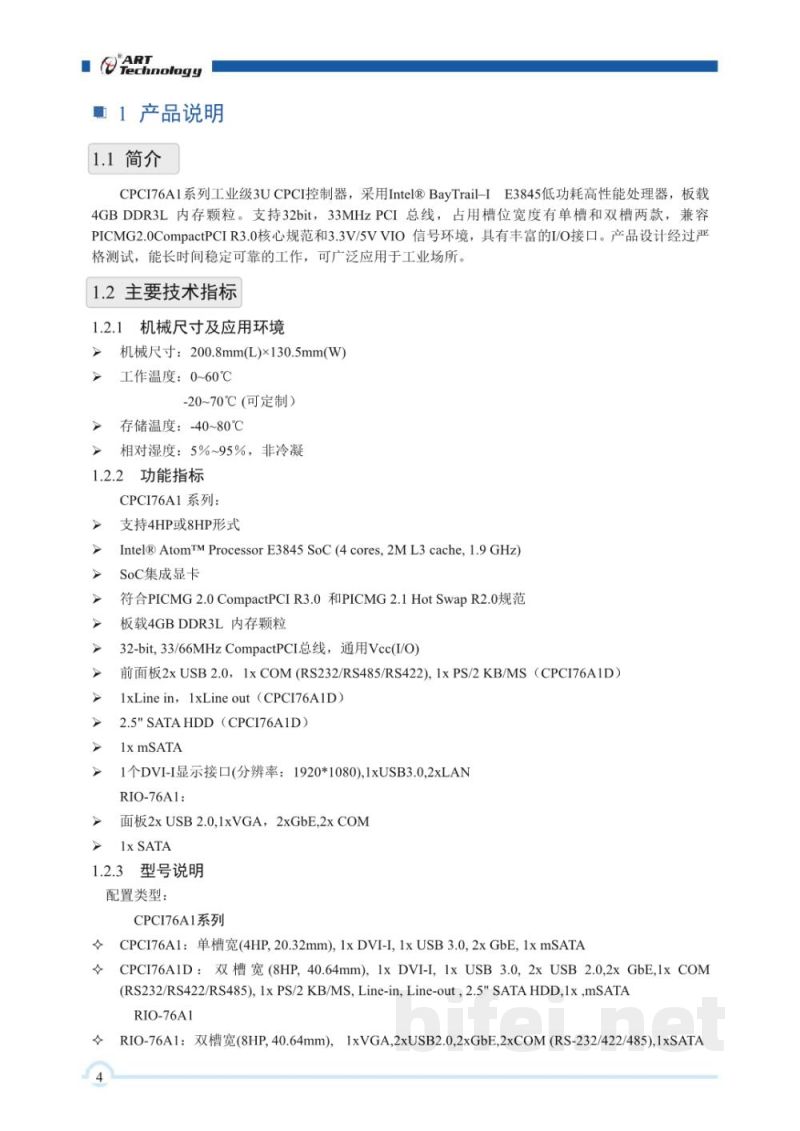

CPCI76A1系列为工业级3U CPCI控制器，采用Intel Bay Trail-I E3845低功耗高性能处理器，板载4GB DDR3L内存。支持32bit、33MHz PCI总线，提供单槽与双槽版本，兼容PICMG 2.0 CompactPCI R3.0规范及3.3V/5V I/O信号环境，具备丰富外设接口，适用于工业控制领域长期稳定运行。

1.2 主要技术指标

1.2.1 机械尺寸及环境
机械尺寸：200.8mm × 130.5mm
工作温度：0~60℃（可定制-20~70℃）
存储温度：-40~80℃
相对湿度：5%~95%（非冷凝）

1.2.2 功能指标
CPCI76A1系列支持多种工业应用功能与扩展能力。

1.3 系统架构
CPCI76A1系统框图
CPCI76A1-C1子板框图
RIO-76A1框图

2 硬件资源及连接器信号定义

2.1 接口位置示意
CPCI76A1 D面板接口图
CPCI76A1面板接口图
RIO-76A1面板接口图

2.2 连接器接口
VGA接口（RIO-76A1）
DVI-I接口
USB 2.0接口
USB 3.0接口
以太网接口
串口
音频接口
PS/2键盘/鼠标接口
SATA硬盘接口
mSATA接口
CPCI76A1 J1接口
CPCI76A1 J2接口
RIO-76A1 J2接口

2.3 串口工作模式选择

3 系统供电及功耗

3.1 供电要求
3.2 系统功耗

4 系统安装与驱动

装箱清单
更换SATA硬盘
安装操作系统
驱动程序安装
显卡驱动程序
芯片组驱动程序

5 BIOS配置

BIOS简介
进入BIOS设置界面
页面布局
主界面
系统时间设置
高级设置菜单
Super I/O配置
ACPI配置
PCI Subsystem设置
Console Redirection配置
液晶屏配置
启动项设置
安全设置
保存与退出

6 产品应用注意事项与保修

6.1 注意事项
6.2 保修说明
