使用说明书-北京阿尔泰 CPCI79C3 6U CPCI标准主板

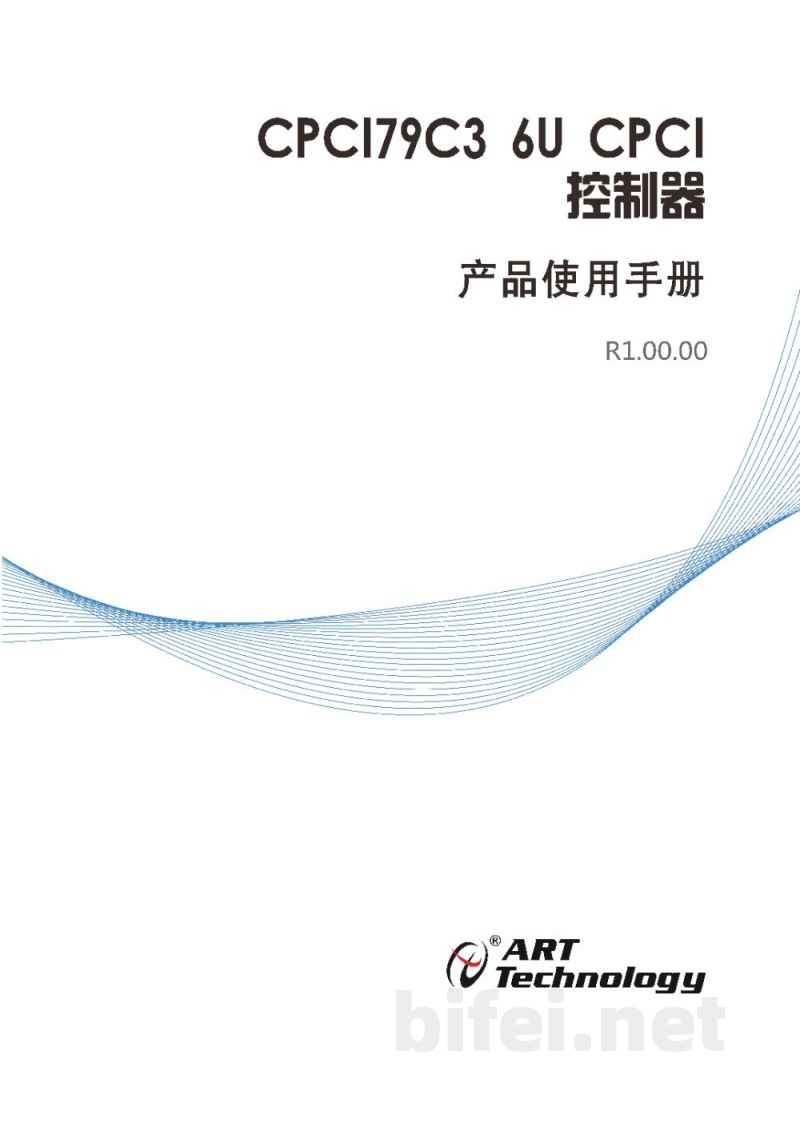

CPCI79C36U CPCI控制器
产品使用手册
版本：R1.00.00
阿尔泰科技

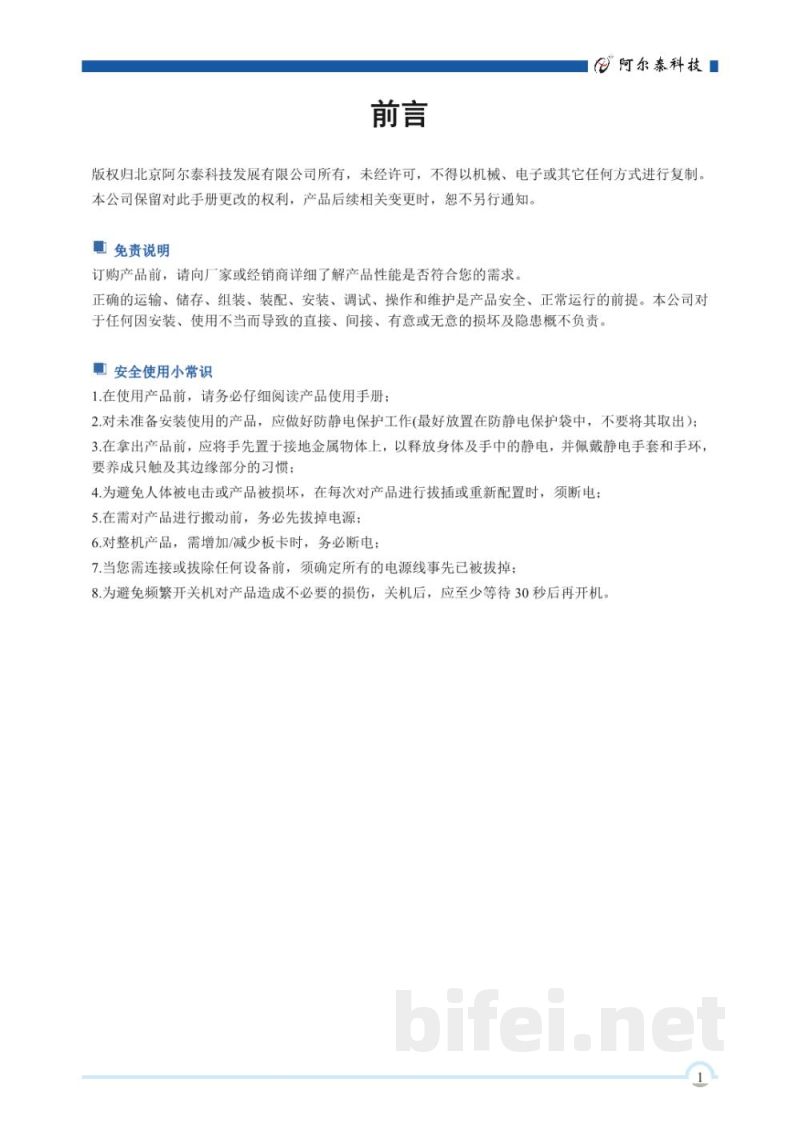

前言
本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制或传播。本公司保留对手册内容进行修改的权利，产品后续变更恕不另行通知。

免责说明
在订购产品前，请确认产品性能是否符合需求。正确的运输、储存、组装、安装、调试、操作和维护是产品安全运行的前提。本公司对因安装或使用不当造成的损坏及隐患不承担责任。

安全使用小常识
1. 使用前请仔细阅读产品使用手册。
2. 未使用的产品应做好防静电保护（建议存放于防静电袋中）。
3. 操作前应释放静电并佩戴静电手套，避免直接触碰元器件。
4. 拔插或重新配置板卡时必须断电。
5. 搬动设备前必须先断电并拔掉电源线。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前需确认所有电源已断开。
8. 关机后建议至少等待30秒再重新开机。

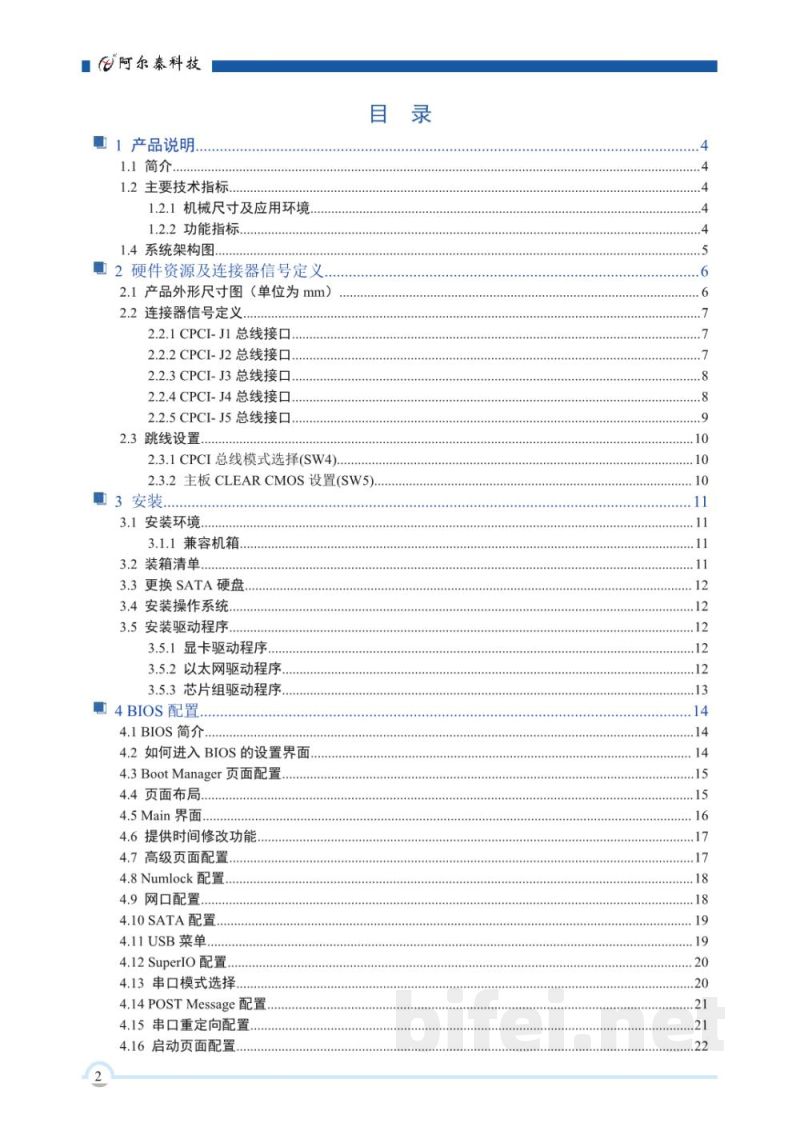

目录
1 产品说明
1.1 简介
1.2 主要技术指标
1.2.1 机械尺寸及应用环境
1.2.2 功能指标
1.4 系统架构图

2 硬件资源及连接器信号定义
2.1 产品外形尺寸图（单位：mm）
2.2 连接器信号定义
2.2.1 CPCI-J1总线接口
2.2.2 CPCI-J2总线接口
2.2.3 CPCI-J3总线接口
2.2.4 CPCI-J4总线接口
2.2.5 CPCI-J5总线接口
2.3 跳线设置
2.3.1 CPCI总线模式选择（SW4）
2.3.2 主板CLEAR CMOS设置（SW5）

3 安装
3.1 安装环境
3.1.1 兼容机箱
3.2 装箱清单
3.3 更换SATA硬盘
3.4 安装操作系统
3.5 安装驱动程序
3.5.1 显卡驱动程序
3.5.2 以太网驱动程序
3.5.3 芯片组驱动程序

4 BIOS配置
4.1 BIOS简介
4.2 进入BIOS设置界面
4.3 Boot Manager页面配置
4.4 页面布局
4.5 Main界面
4.6 时间修改功能
4.7 高级页面配置
4.8 Numlock配置
4.9 网口配置
4.10 SATA配置
4.11 USB菜单
4.12 Super I/O配置
4.13 串口模式选择
4.14 POST Message配置
4.15 串口重定向配置
4.16 启动页面配置
4.17 安全设置页面
4.18 保存退出页面设置

5 产品应用注意事项与保修
5.1 注意事项
5.2 保修

产品说明

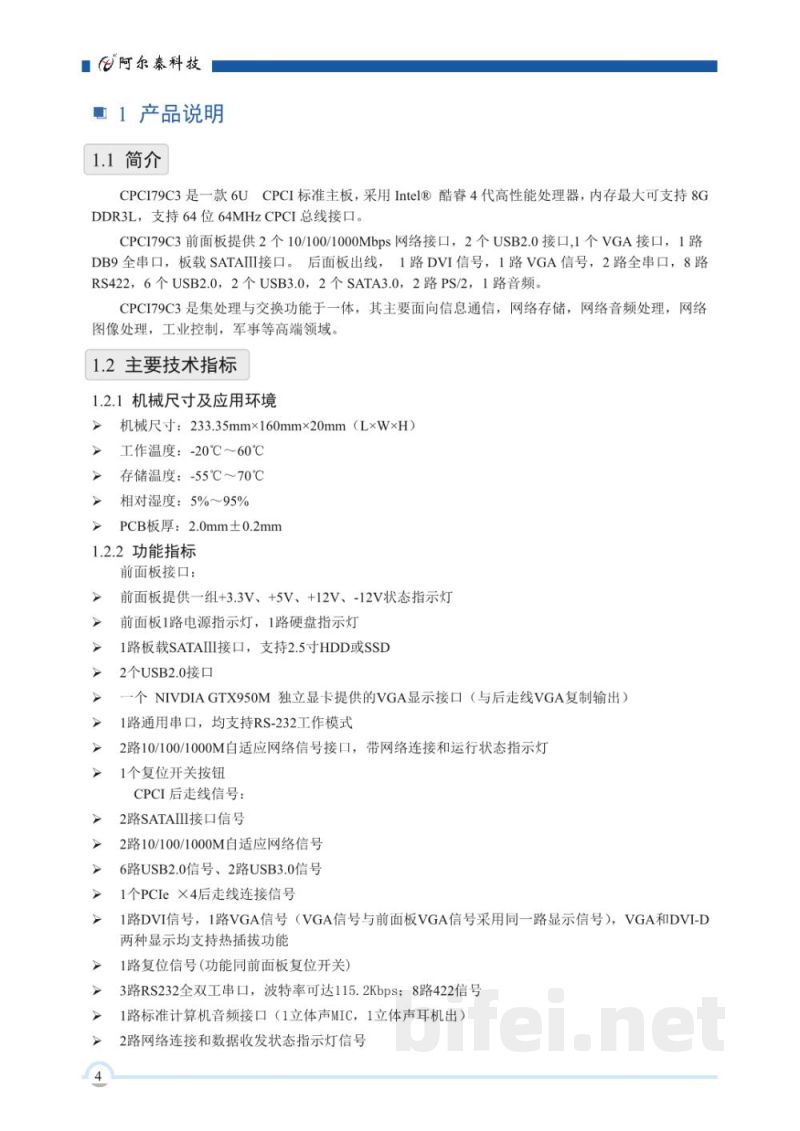

CPCI79C3是一款6U CPCI标准主板，采用Intel酷睿4代高性能处理器，最大支持8GB DDR3L内存，支持64位64MHz CPCI总线接口。
前面板提供2个10/100/1000Mbps网络接口、2个USB2.0接口、1个VGA接口、1路DB9全串口，板载SATA III接口。
后面板提供1路DVI信号、1路VGA信号、2路全串口、8路RS422、6个USB2.0、2个USB3.0、2路SATA3.0、2路PS/2及1路音频接口。
CPCI79C3集处理与交换功能于一体，主要应用于信息通信、网络存储、网络音频处理、网络图像处理、工业控制及军事等高端领域。

机械尺寸及环境参数
机械尺寸：233.35mm × 160mm × 20mm（L×W×H）
工作温度：-20℃~60℃
存储温度：-55℃~70℃
相对湿度：5%~95%
PCB板厚：2.0mm±0.2mm

功能指标
前面板状态指示：+3.3V、+5V、+12V、-12V电源状态指示灯，电源指示灯及硬盘指示灯。
前面板接口：1路SATA接口，2个USB2.0接口，以及独立显卡提供的VGA显示接口（与后走线VGA复制输出）。
