使用说明书-北京阿尔泰 FLB96A2 无风扇嵌入式工控机

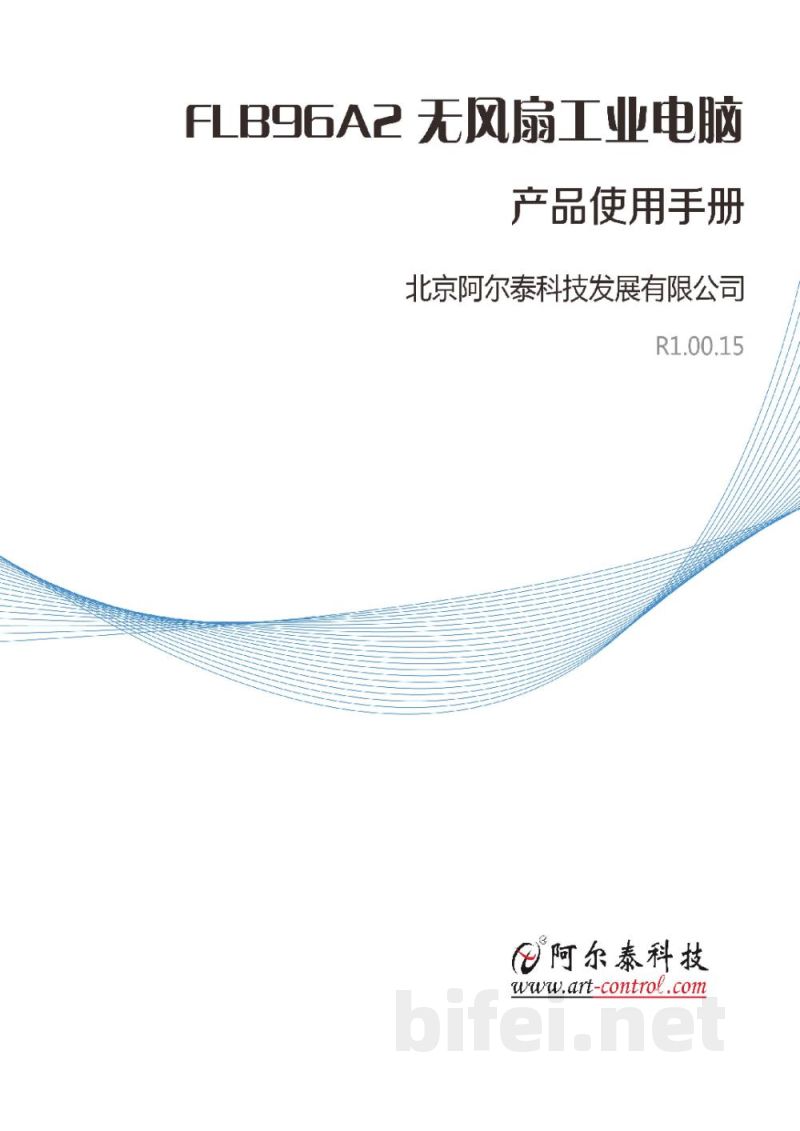

FLB96A2无风扇工业电脑
产品使用手册
北京阿尔泰科技发展有限公司
版本：R1.00.15

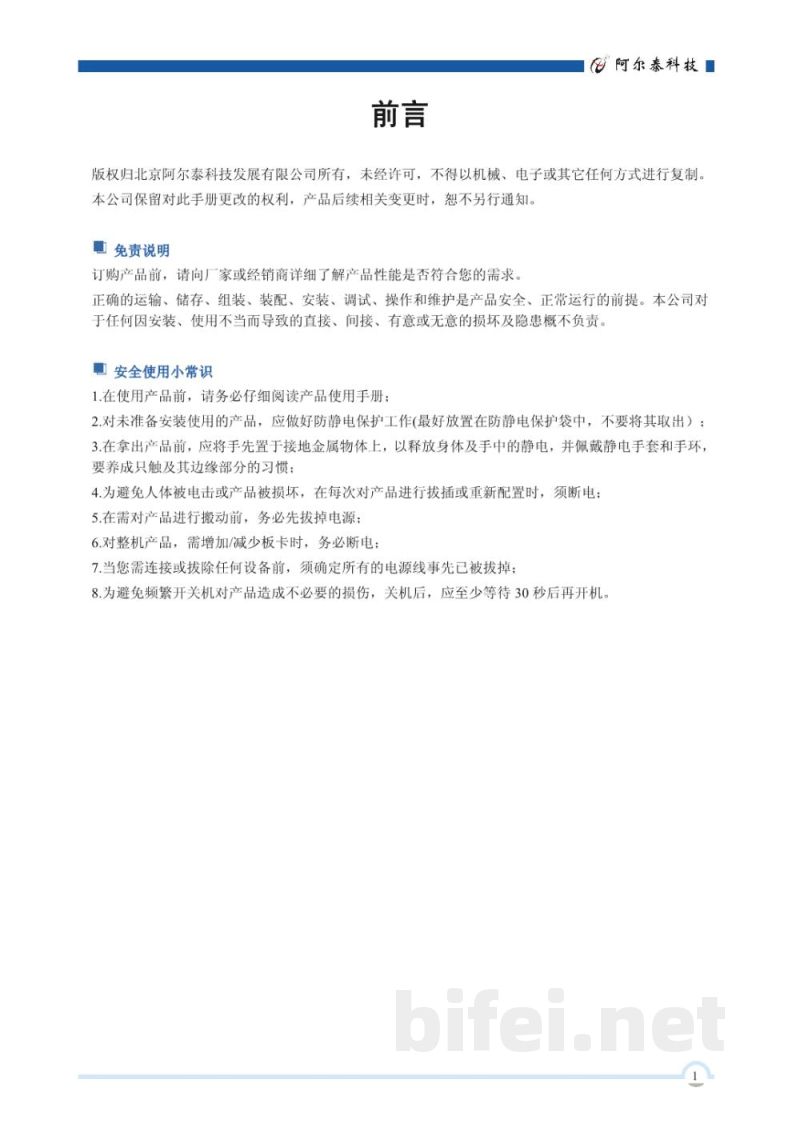

前言
本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制。本公司保留对手册及产品进行更改的权利，产品后续变更不另行通知。

免责说明
在订购产品前，请确认产品性能是否满足需求。正确的运输、存储、安装、调试及维护是产品安全稳定运行的前提。对于因使用不当造成的损坏或隐患，本公司概不负责。

安全使用说明
1. 使用前必须仔细阅读本手册；
2. 未安装的产品应进行防静电保护；
3. 取用产品前需释放静电并佩戴防静电设备；
4. 插拔或配置前必须断电；
5. 搬动整机前需断开电源；
6. 增减板卡时必须断电；
7. 连接或拔除设备前确认电源已断开；
8. 关机后至少等待30秒再重新开机。

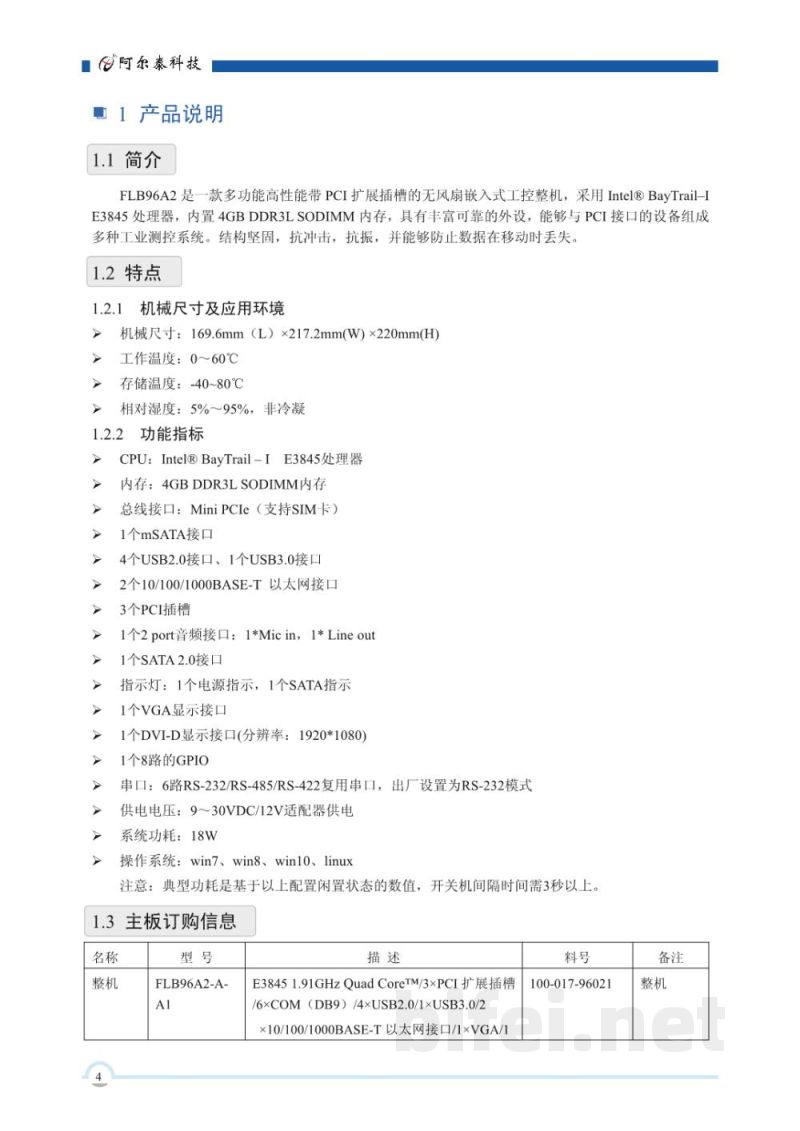

一、产品说明

1.1 简介
FLB96A2是一款多功能高性能无风扇嵌入式工控整机，支持PCI扩展插槽，采用Intel BayTrail-E3845处理器，内置4GB DDR3L SODIMM内存，具备丰富外设接口，可与PCI设备组成多种工业测控系统。机身结构坚固，具备抗冲击、抗振动能力，并可防止移动过程中数据丢失。

1.2 特点

1.2.1 机械尺寸及应用环境
机械尺寸：169.6mm（L）×217.2mm（W）×220mm（H）
工作温度：0℃～60℃
存储温度：-40℃～80℃
相对湿度：5%～95%（非冷凝）

1.2.2 功能指标
CPU：Intel BayTrail-E3845处理器
内存：4GB DDR3L SODIMM
总线接口：MiniPCIe（支持SIM卡）等扩展接口

二、硬件资源及连接器信号定义

2.1 产品尺寸图（单位mm）
2.2 主要元件功能说明
2.3 连接器接口位置示意图

2.4 跳线设置
2.4.1 开机模式选择（J8）
2.4.2 CLEAR CMOS功能（J23）
2.4.3 串口工作模式选择

2.5 连接器信号定义
2.5.1 面板指示灯
2.5.2 VGA接口（CN8）
2.5.3 DVI-D接口（CN8）
2.5.4 串口定义（J12、CON1、CON2、CON3、CON4）
2.5.5 以太网接口（CN6、CN7）
2.5.6 USB2.0接口（CN6、CN7）
2.5.7 USB3.0接口（CON9）
2.5.8 DDR3接口（J2）
2.5.9 MiniPCIe插座（CON10）
2.5.10 PCI插槽（J3、J4、J5）
2.5.11 mSATA接口（CON12）
2.5.12 音频接口（CON11）
2.5.13 电源接口（CN5）
2.5.14 GPIO接口（J15）

三、安装说明
3.1 装箱清单

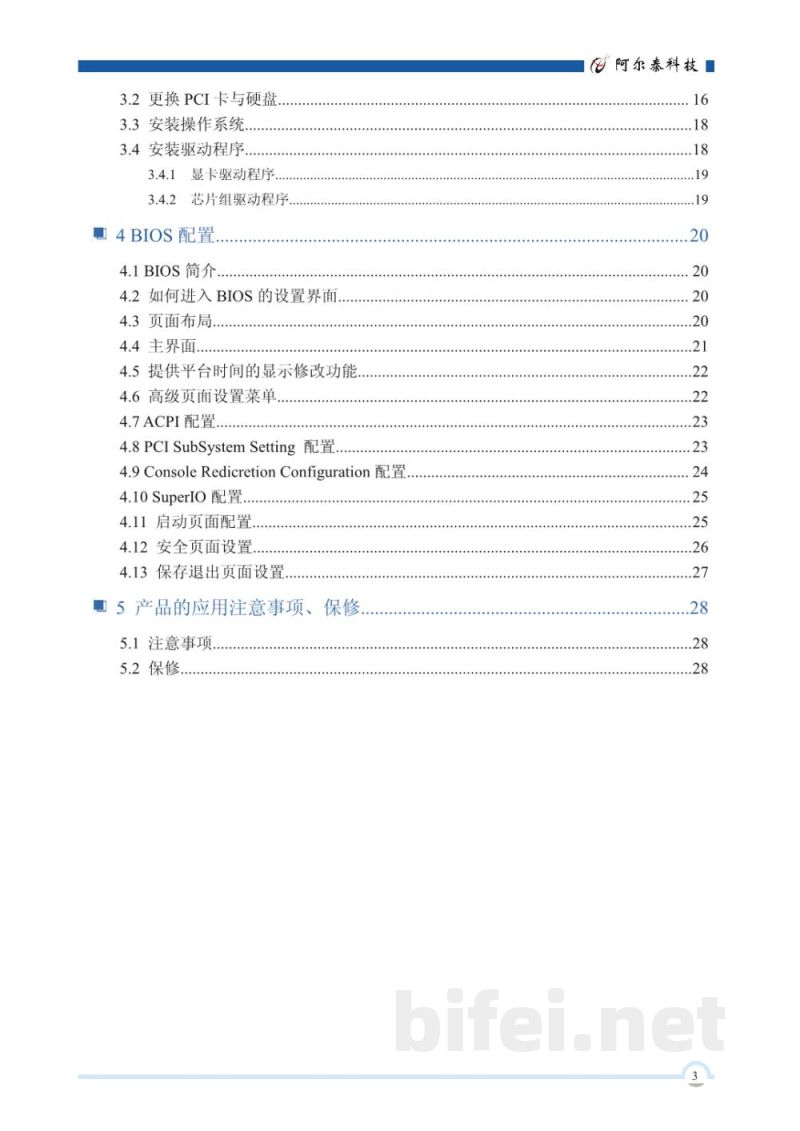

3.2 更换PCI卡与硬盘
3.3 安装操作系统
3.4 安装驱动程序
3.4.1 显卡驱动程序
3.4.2 芯片组驱动程序

四、BIOS配置
4.1 BIOS简介
4.2 进入BIOS设置界面
4.3 页面布局
4.4 主界面
4.5 时间显示与修改
4.6 高级设置菜单
4.7 ACPI配置
4.8 PCI子系统设置
4.9 串口重定向配置
4.10 Super I/O配置
4.11 启动页面配置
4.12 安全页面设置
4.13 保存与退出设置

五、产品应用注意事项及保修
5.1 注意事项
5.2 保修说明
