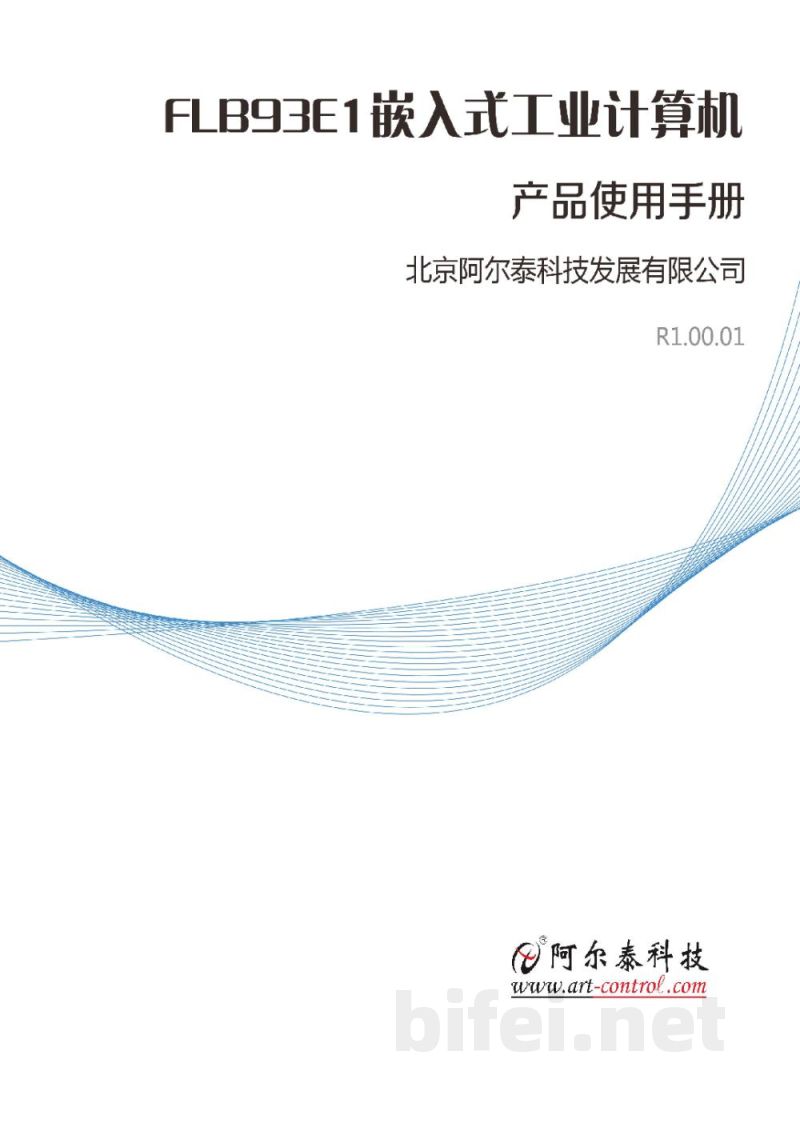

FLB93E1 嵌入式工业计算机
产品使用手册
北京阿尔泰科技发展有限公司（art-control.com）
版本：R1.00.01

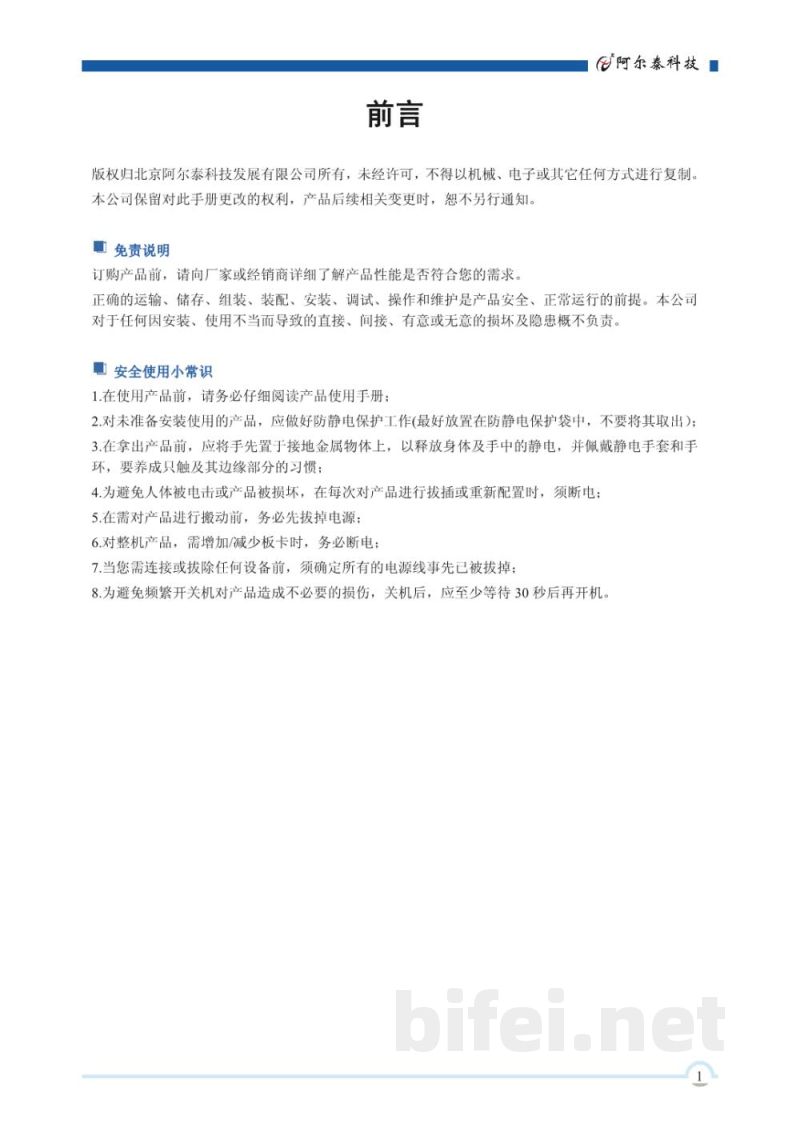

前言
阿尔泰科技版权所有，未经许可不得以机械、电子或其他任何方式复制本手册。本公司保留对手册内容进行更改的权利，产品后续变更不再另行通知。

免责说明
订购产品前，请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、安装、调试、操作和维护是产品安全运行的前提。本公司对因安装或使用不当造成的任何直接或间接损坏不承担责任。

安全使用小常识
1. 使用产品前请仔细阅读手册。
2. 未使用的产品应做好防静电保护（建议存放于防静电袋）。
3. 取用产品前应先释放静电，并佩戴静电手套与手环，只接触边缘区域。
4. 插拔或重新配置产品时必须断电，以避免触电或损坏。
5. 搬动产品前需先断开电源。
6. 增减板卡必须在断电情况下进行。
7. 连接或拔除设备前确认电源线已全部断开。
8. 关机后建议至少等待30秒再开机，以避免频繁开关机损伤设备。

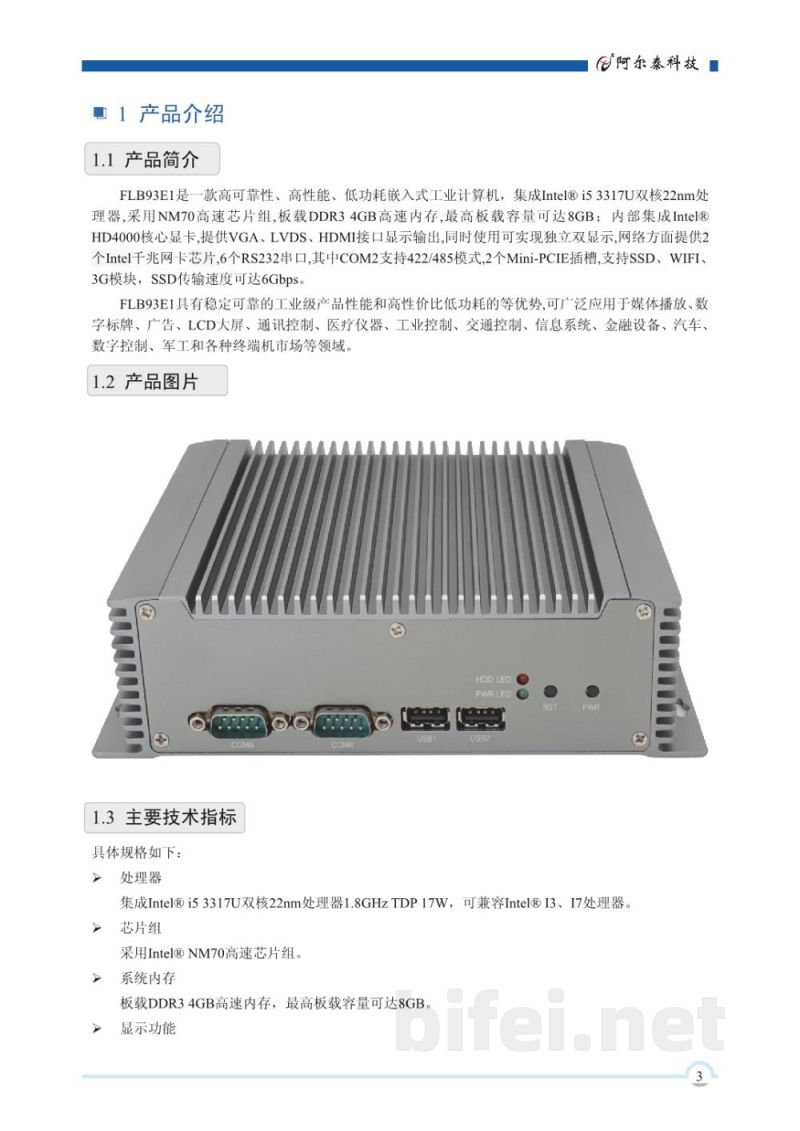

产品介绍
1.1 产品简介
FLB93E1是一款高可靠性、高性能、低功耗嵌入式工业计算机，集成Intel i5-3317U双核22nm处理器，采用NM70高速芯片组，板载DDR3 4GB内存，最高支持8GB。
内置Intel HD4000核心显卡，提供VGA、LVDS、HDMI显示输出，支持双显独立、复制与扩展模式。
网络方面提供2个Intel千兆网卡，支持网络唤醒与PXE功能。
提供6个RS232串口，其中COM2支持RS422/485模式。
配备2个Mini PCIe插槽，支持SSD、WIFI、3G模块，SSD传输速度可达6Gbps。
产品适用于媒体播放、数字标牌、广告显示、LCD大屏、通讯控制、医疗仪器、工业控制、交通控制、信息系统、金融设备及军工等领域。

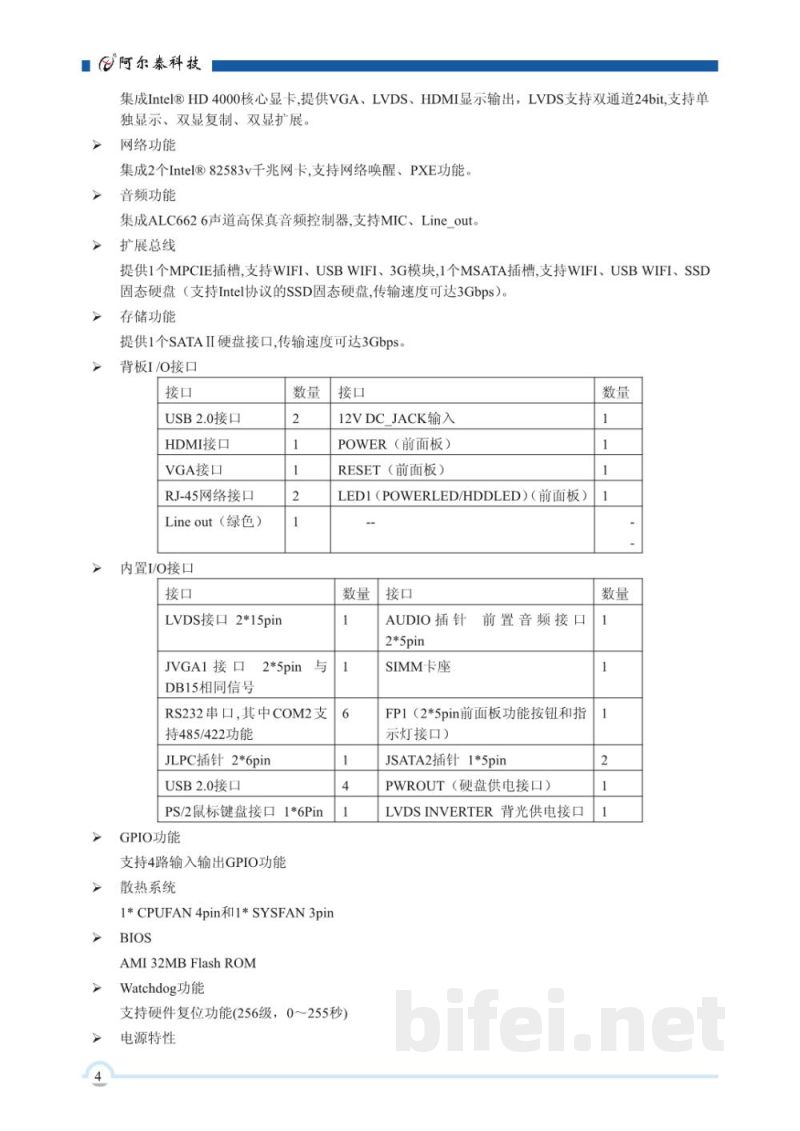

1.3 主要技术指标
处理器：Intel i5-3317U双核22nm，1.8GHz，TDP 17W，兼容部分Intel i3/i7处理器。
芯片组：Intel NM70高速芯片组。
系统内存：板载DDR3 4GB，最大支持8GB。
显示功能：Intel HD4000核心显卡，支持VGA、LVDS、HDMI输出，LVDS支持双通道24bit，支持单显/双显复制/扩展。
网络功能：2个Intel 82583V千兆网卡，支持网络唤醒与PXE。
音频功能：ALC662 6声道高保真音频控制器，支持MIC与Line-out。
扩展总线：1个Mini PCIe插槽（支持WIFI/USB WIFI/3G模块），1个mSATA插槽（支持SSD，SATA协议，传输速率最高3Gbps）。
存储功能：1个SATA II接口，传输速度最高3Gbps。

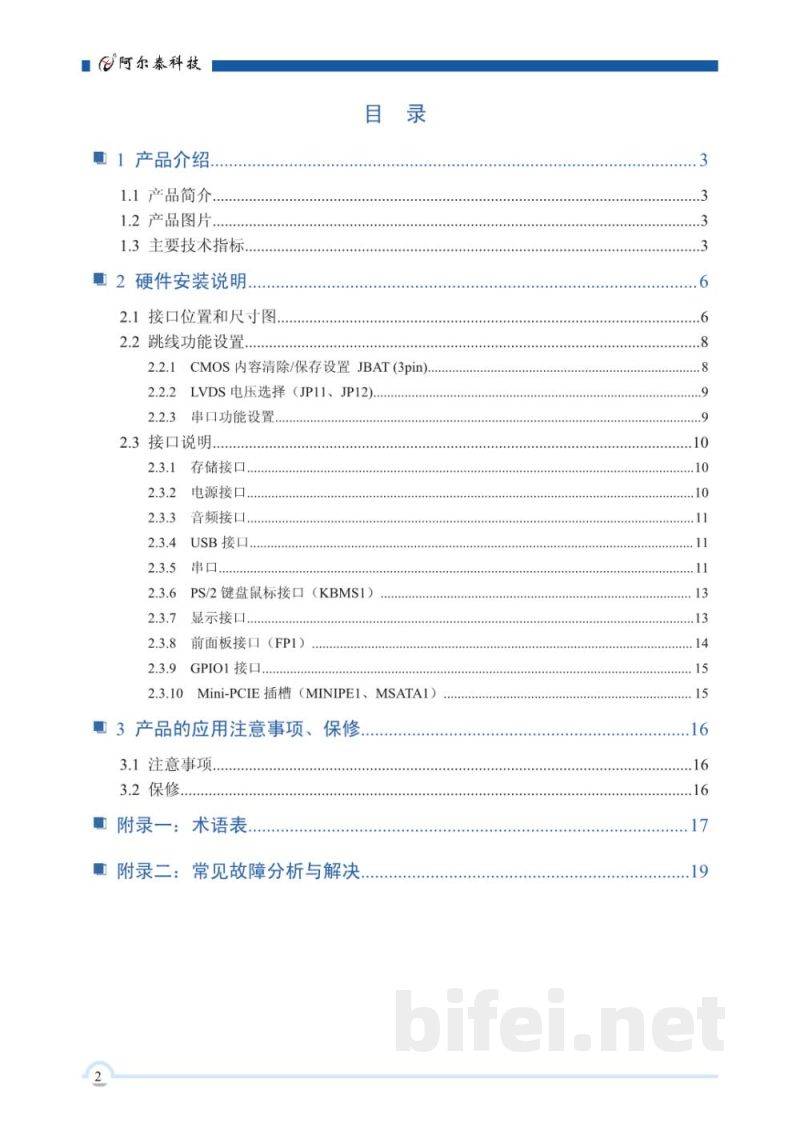

硬件安装说明
2.1 接口位置和尺寸图
2.2 跳线功能设置
2.2.1 CMOS清除/保存设置 JBAT（3pin）
2.2.2 LVDS电压选择（JP11、JP12）
2.2.3 串口功能设置

2.3 接口说明
2.3.1 存储接口
2.3.2 电源接口
2.3.3 音频接口
2.3.4 USB接口
2.3.5 串口
2.3.6 PS/2键盘鼠标接口（KBMS1）
2.3.7 显示接口
2.3.8 前面板接口（FP1）
2.3.9 GPIO1接口
2.3.10 Mini PCIe插槽（MINIPE1、MSATA1）

3 产品应用注意事项及保修
3.1 注意事项
3.2 保修

附录
附录一：术语表
附录二：常见故障分析与解决
