使用说明书-北京阿尔泰 PXIC-7318C 3U 18槽 PXI测控机箱

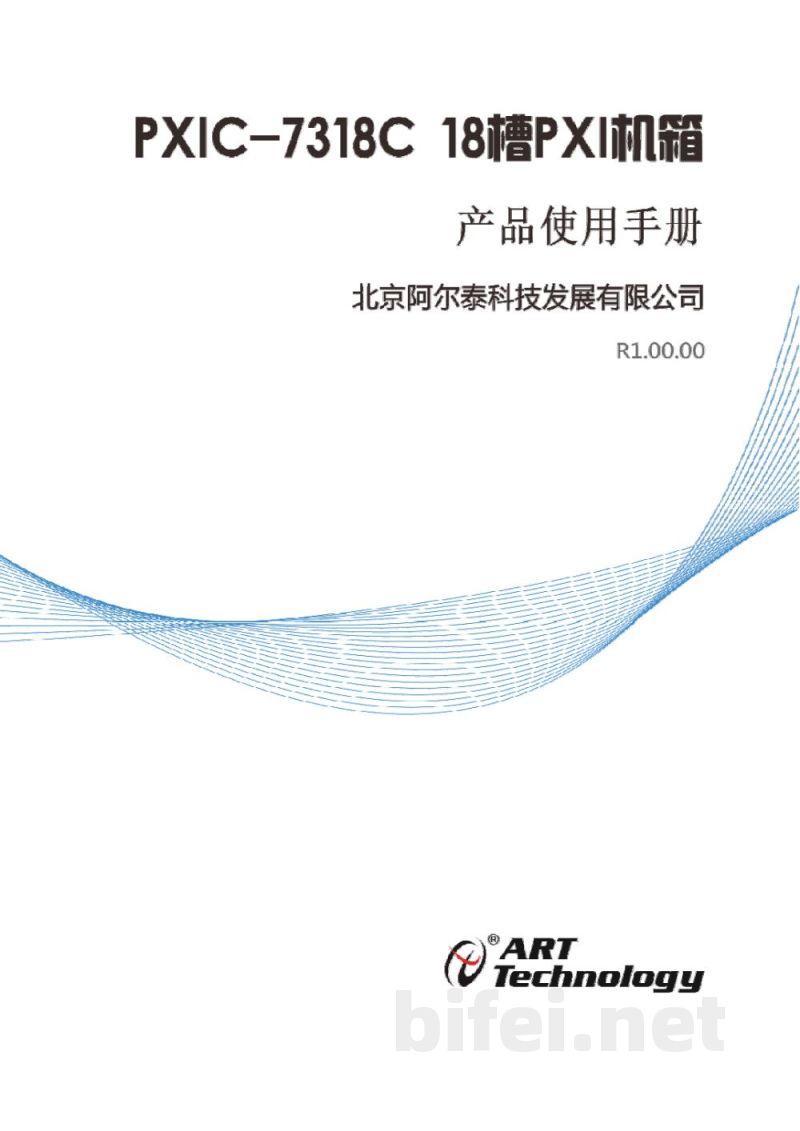

PXIC-7318C 18槽PXI机箱产品使用手册
北京阿尔泰科技发展有限公司
R1.00.00

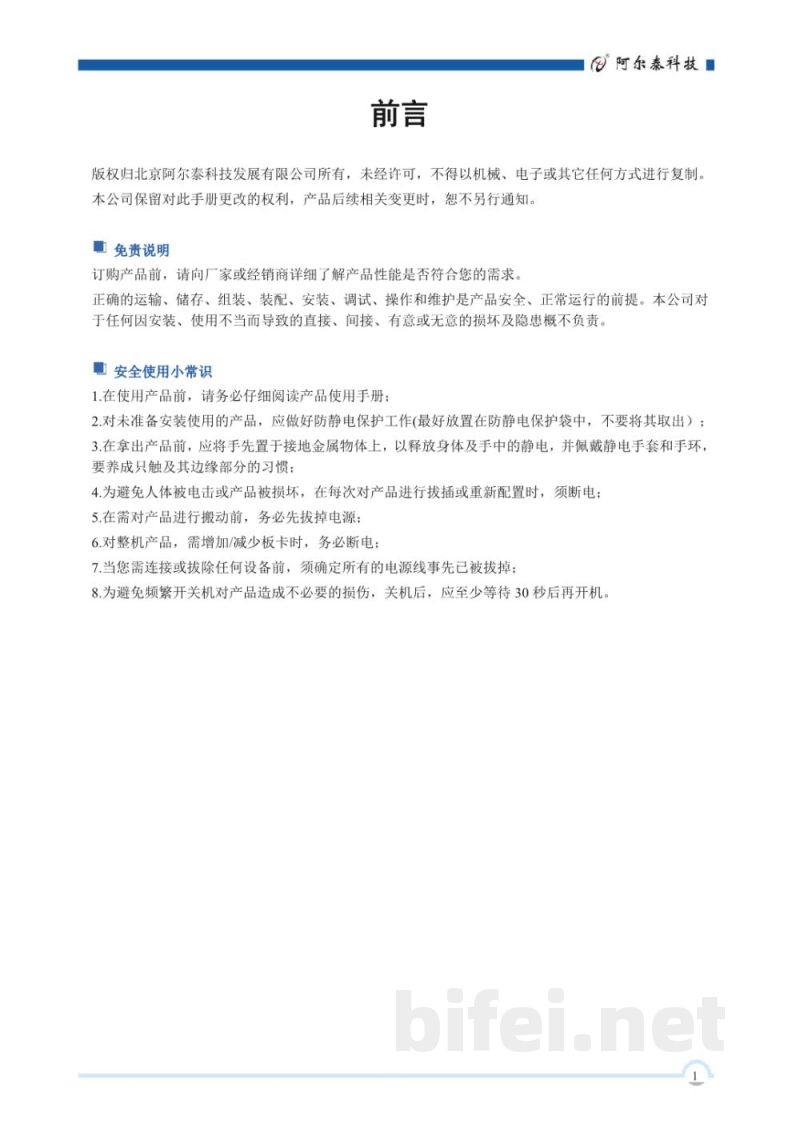

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何方式复制。本公司保留对手册内容修改的权利，产品更新后不另行通知。
免责说明：订购产品前请确认产品性能是否满足需求。正确的运输、储存、安装、调试、操作和维护是产品安全运行的前提。本公司对因不当安装或使用造成的任何直接或间接损坏不承担责任。

安全使用小常识
1 在使用产品前请仔细阅读产品使用手册；
2 未安装使用的产品应做好防静电保护，建议存放在防静电保护袋中；
3 取出产品前应先接触接地金属释放静电，并佩戴静电手套与手环，避免直接接触电路部分；
4 为避免触电或损坏设备，每次插拔或重新配置时必须断电；
5 搬动设备前务必断开电源；
6 增减板卡时必须断电；
7 连接或拔除设备前确保所有电源线已断开；
8 关机后至少等待30秒再重新开机，避免频繁开关机造成损伤；

1 产品说明

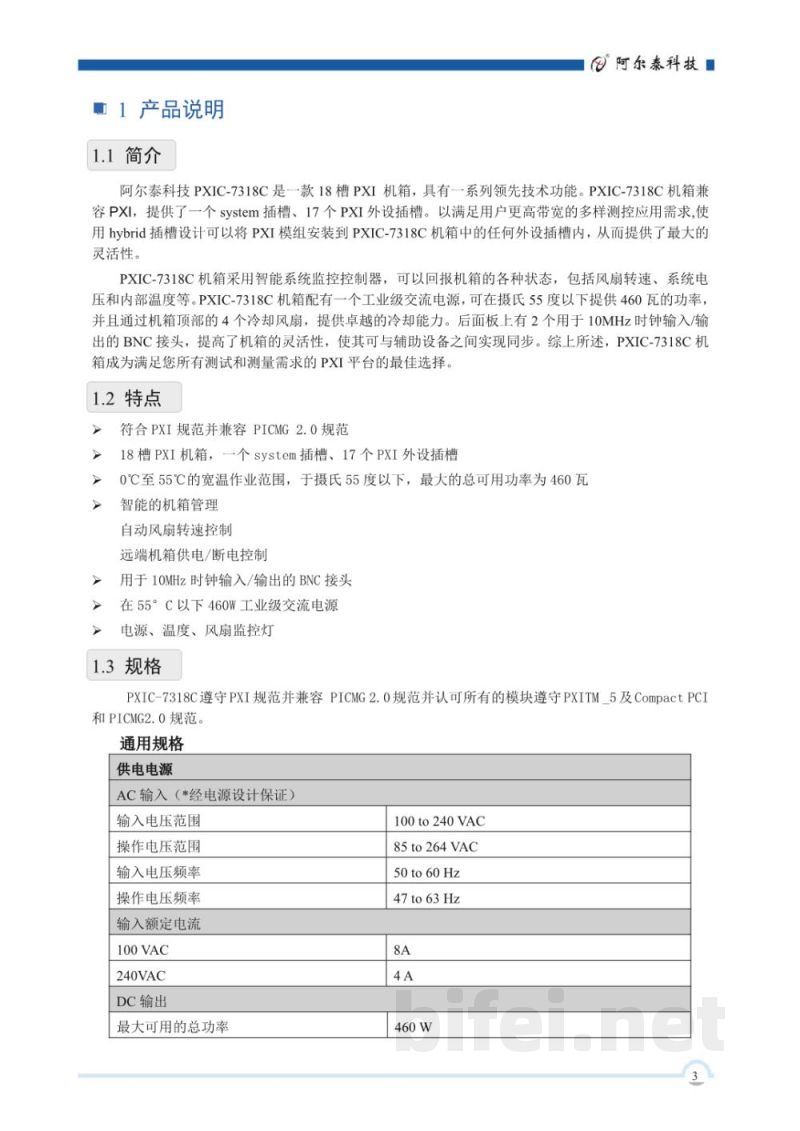

1.1 简介
PXIC-7318C是一款18槽PXI机箱，兼容PXI及PICMG 2.0规范，提供1个system系统插槽与17个PXI外设插槽，支持hybrid混合插槽设计，可在任意外设槽位安装PXI模块，具有较高灵活性。
机箱内置智能监控控制器，可实时监测风扇转速、系统电压及内部温度等状态信息。配备工业级交流电源，在55℃以下可提供460W总功率，并通过顶部4个冷却风扇实现高效散热。后面板提供2个10MHz时钟BNC接口，用于外部同步与系统时钟扩展。

1.2 特点
符合PXI规范及PICMG 2.0规范；
18槽结构：1个系统插槽 + 17个外设插槽；
支持0℃至55℃宽温工作环境；
智能机箱管理系统，支持风扇转速自动控制；
支持远程机箱电源控制；
提供10MHz时钟输入/输出BNC接口；
工业级460W电源系统，支持电源、温度及风扇状态监控；

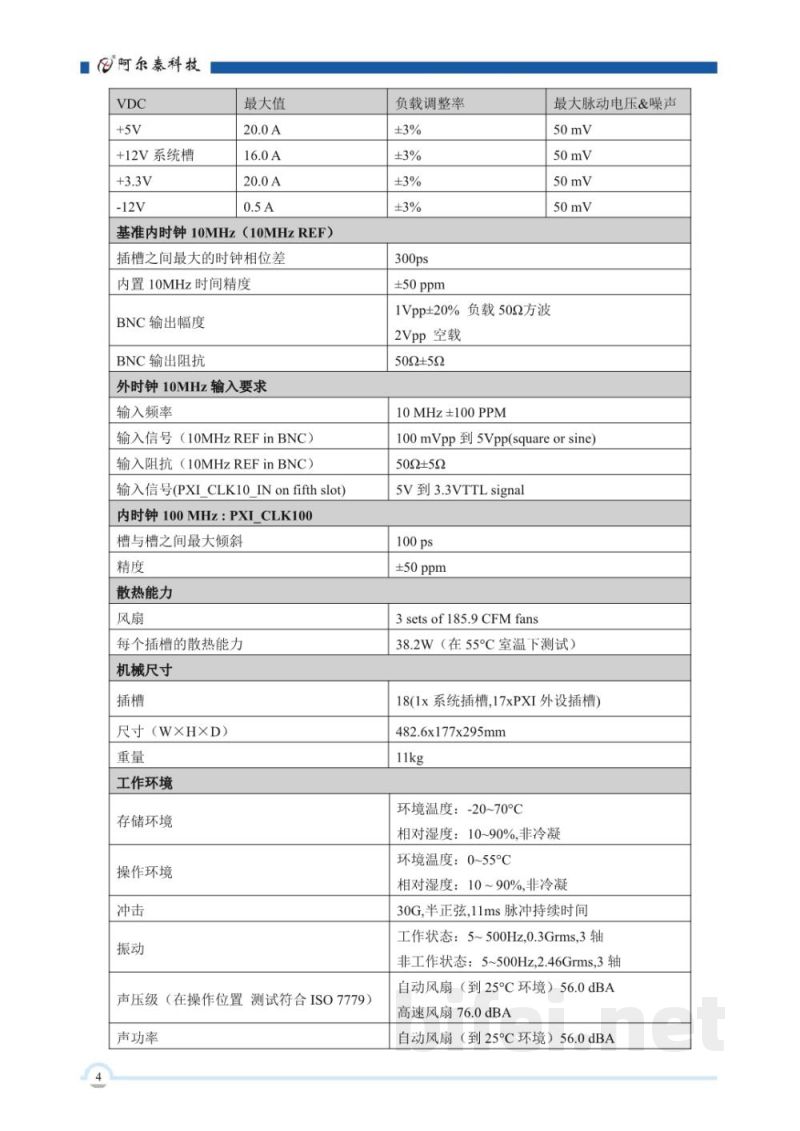

1.3 规格
供电电源：AC 100–240V，50–60Hz；
系统槽电源输出：+5V 20A，+12V 16A，+3.3V 20A，-12V 0.5A；
输入电压范围：85–264VAC；
最大总输出功率：460W；
时钟系统：10MHz参考时钟支持系统同步；
散热方式：顶部多风扇强制散热结构；
工作环境：0℃–55℃运行环境；

2 硬件资源及连接器信号定义
2.1 产品外形尺寸图（单位mm）
2.2 连接器、I/O与控制器
2.2.1 前面板
2.2.2 后面板
2.2.3 背板

3 安装
3.1 装箱清单
3.2 冷却事项
3.3 硬件安装
3.3.1 系统控制器安装
3.3.2 外围模块安装
3.3.3 系统供电

（目录结构整理自原始文档OCR内容）
