使用说明书-北京阿尔泰 PXIe-76L1 国产控制器

PXIe76L1国产控制器产品使用手册
版本：R1.00.00
ART Technology 阿尔泰科技

一、前言
本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制。本公司保留对手册内容进行修改的权利，产品升级或变更时恕不另行通知。

二、免责说明
在订购产品前，请详细确认产品性能是否符合使用需求。正确的运输、存储、装配、安装、调试、操作与维护是产品安全稳定运行的前提。因不当安装或使用造成的损坏或隐患，本公司概不负责。

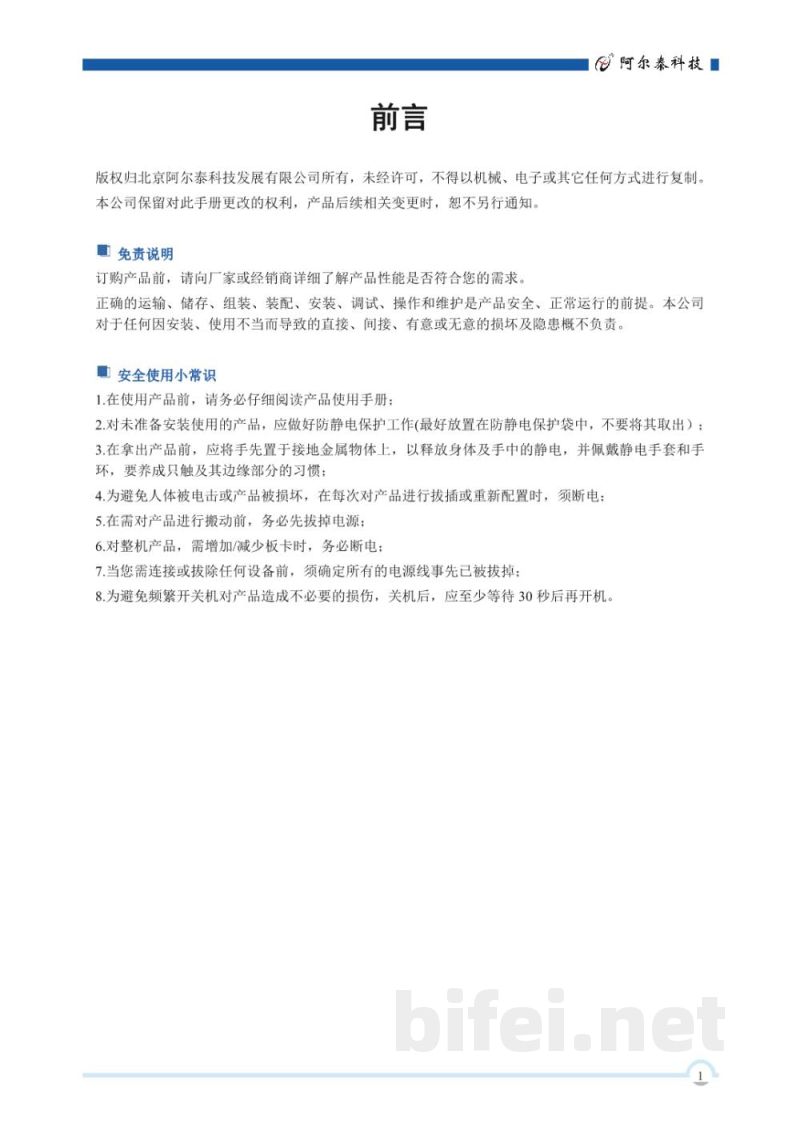

三、安全使用说明
1. 使用前请仔细阅读产品手册。
2. 未安装产品应做好防静电保护，建议放置防静电袋中保存。
3. 取用产品前应触碰接地金属释放静电，并佩戴防静电手环和手套。
4. 插拔或重新配置产品时必须断电。
5. 搬动设备前必须断开电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前需确认所有电源已断开。
8. 关机后建议等待至少30秒再重新开机，以避免频繁开关机损伤设备。

四、产品说明

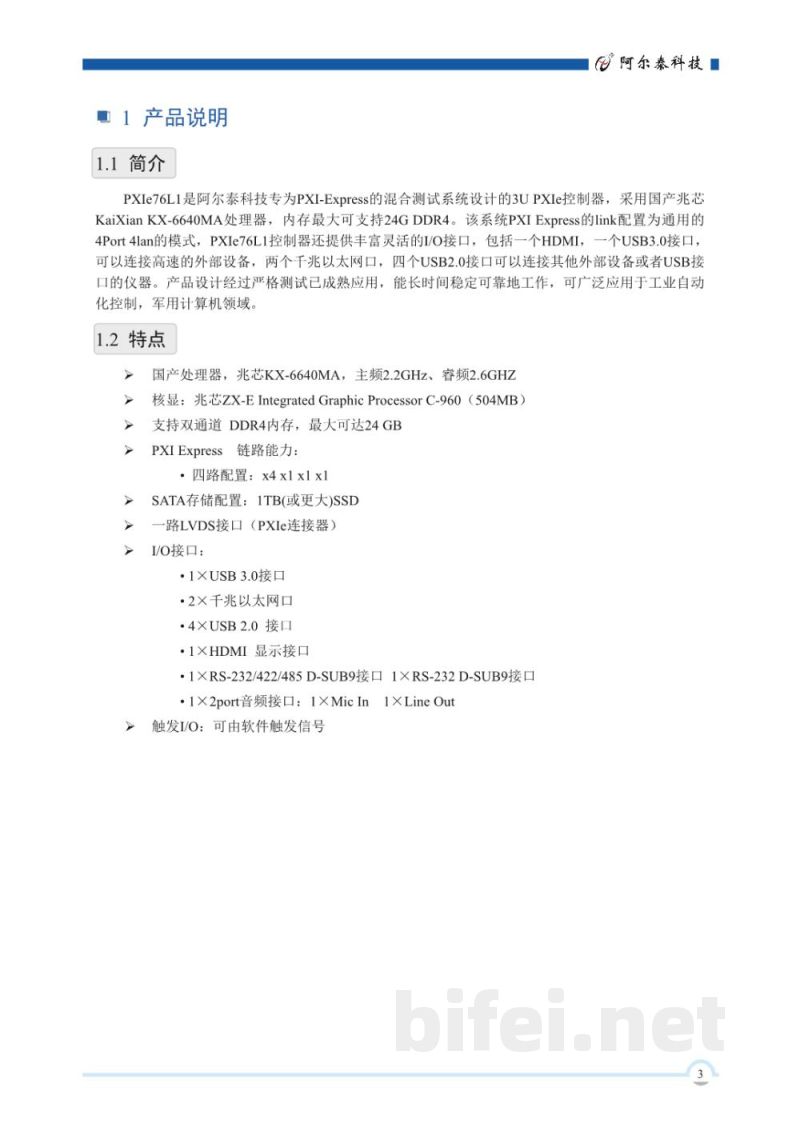

4.1 产品简介
PXIe76L1是阿尔泰科技专为PXI-Express混合测试系统设计的3U PXIe控制器，采用国产兆芯KaiXian KX-6640MA处理器，最大支持24GB DDR4内存。系统采用PXI Express 4Port×4Lane链路配置，具备稳定可靠的长期运行能力，适用于工业自动化控制及军用计算机等领域。

4.2 产品特点
处理器：兆芯KX-6640MA，主频2.2GHz，睿频2.6GHz
图形处理：兆芯ZX-E Integrated Graphic Processor C-960（504MB）
内存：支持双通道DDR4，最大24GB
存储：SATA SSD，容量1TB或以上
PXI Express链路：四路配置 x4、x1、x1、x1

4.3 I/O接口配置
· 1×USB 3.0接口
· 4×USB 2.0接口
· 2×千兆以太网口（LAN）
· 1×HDMI显示接口
· 1×RS-232/422/485 D-SUB9接口
· 1×RS-232 D-SUB9接口
· 1×音频接口（Mic In / Line Out）
· PXI Trigger触发接口（软件可控）

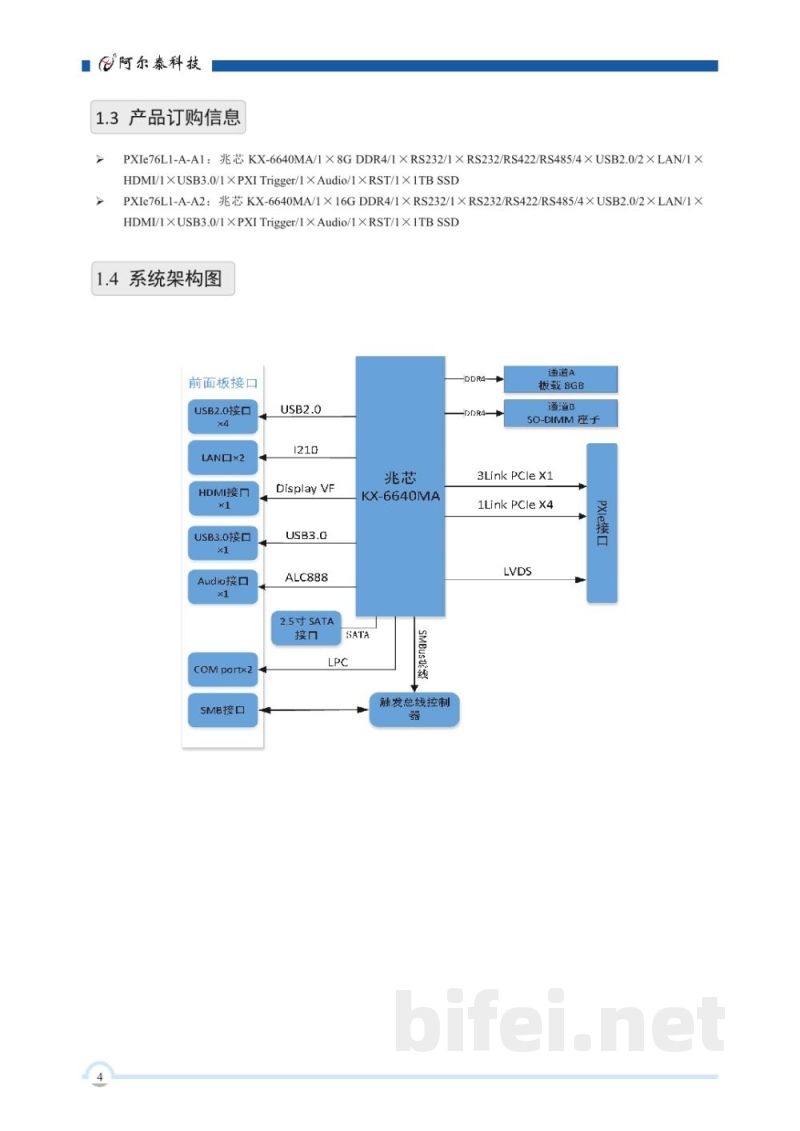

五、产品订购信息
PXIe76L1-A-A1：8GB DDR4 / 双串口 / RS232/RS422/RS485 / 4×USB2.0 / 2×LAN / HDMI / USB3.0 / PXI Trigger / Audio / 1TB SSD
PXIe76L1-A-A2：16GB DDR4 / 双串口 / RS232/RS422/RS485 / 4×USB2.0 / 2×LAN / HDMI / USB3.0 / PXI Trigger / Audio / 1TB SSD

六、安装与系统配置
6.1 安装内容
装箱清单与配件请以实际出货为准。

6.2 存储与系统
支持更换SATA硬盘，支持操作系统安装与驱动程序安装。

6.3 驱动安装
支持显卡驱动、USB驱动及以太网驱动安装。

七、注意事项与保修
使用过程中请遵守静电防护与电源操作规范。产品提供标准保修服务，具体条款以厂家规定为准。
