说明书-APC GVSBPSU80K120H维护旁路面板单元件

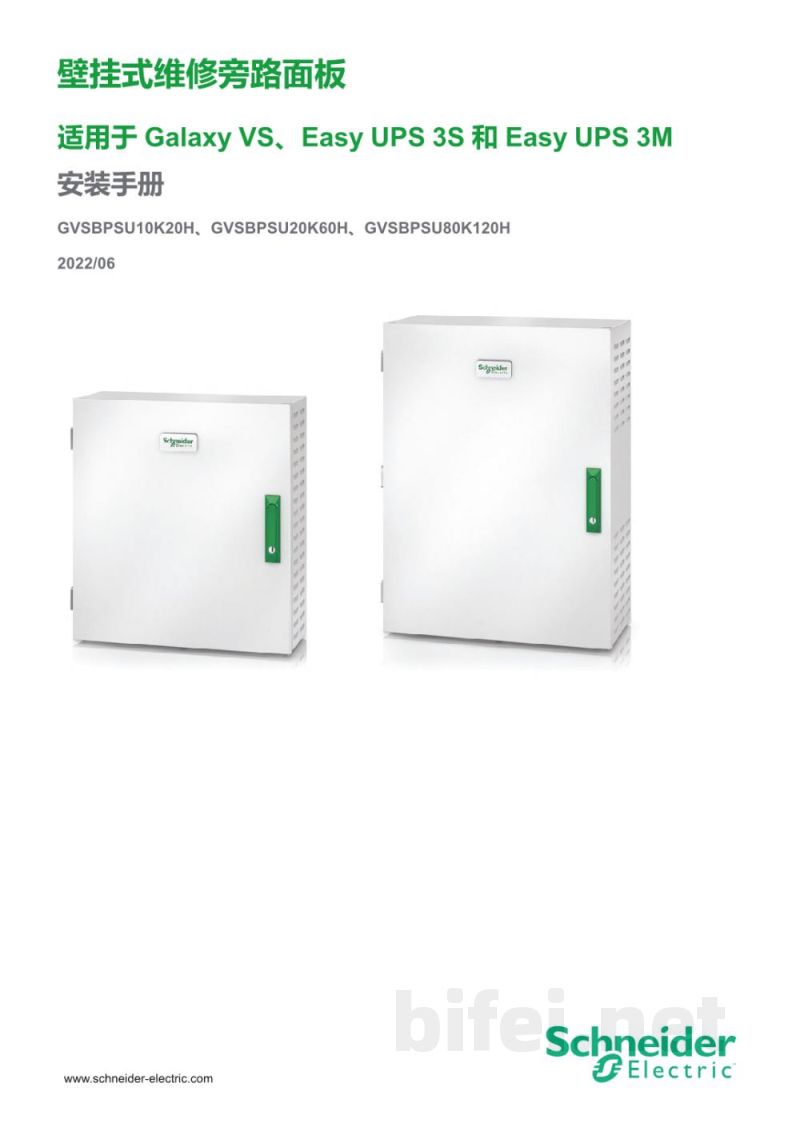

壁挂式维修旁路面板安装手册
适用于Galaxy VS、Easy UPS 3S和Easy UPS 3M
型号：GVSBPSU10K20H、GVSBPSU20K60H、GVSBPSU80K120H
2022/06
施耐德电气（）

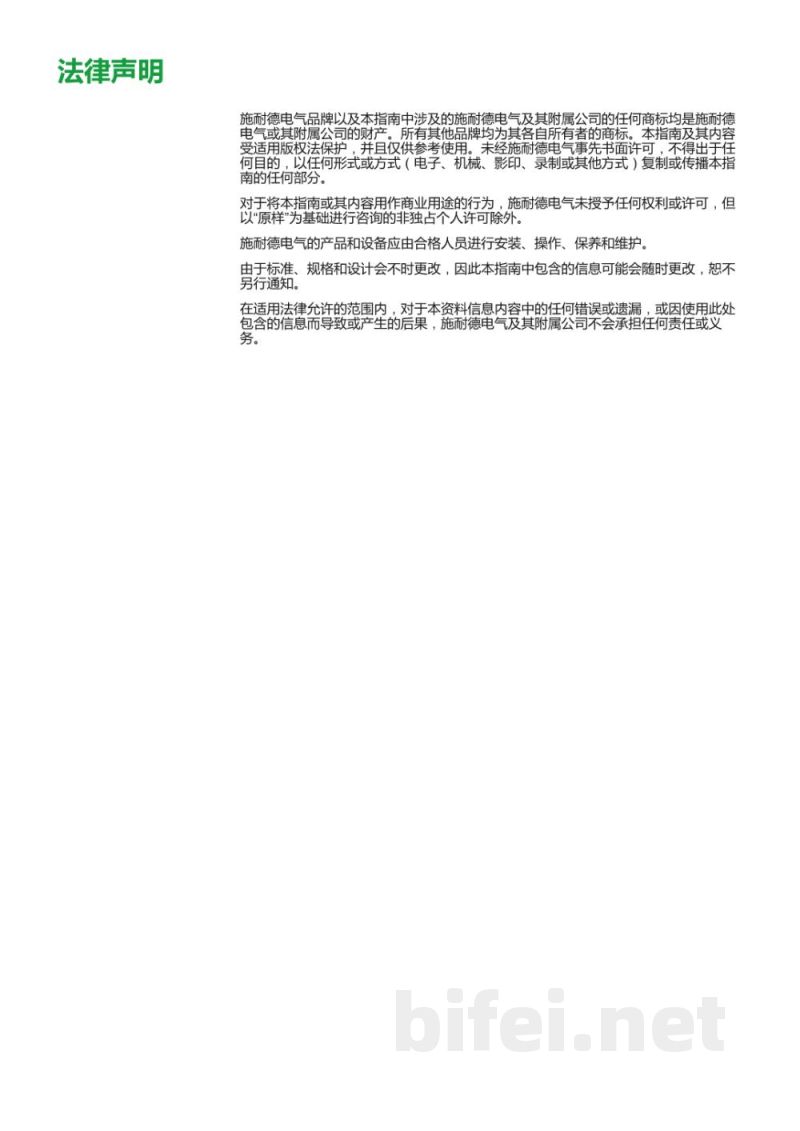

法律声明
施耐德电气品牌及其附属公司的商标均为其各自所有者财产。本指南仅供参考使用，受版权法保护，未经许可不得以任何形式复制或传播。产品及设备应由合格人员进行安装、操作与维护。由于标准与设计可能更新，内容可能随时更改，恕不另行通知。在法律允许范围内，对因使用本资料导致的后果不承担责任。

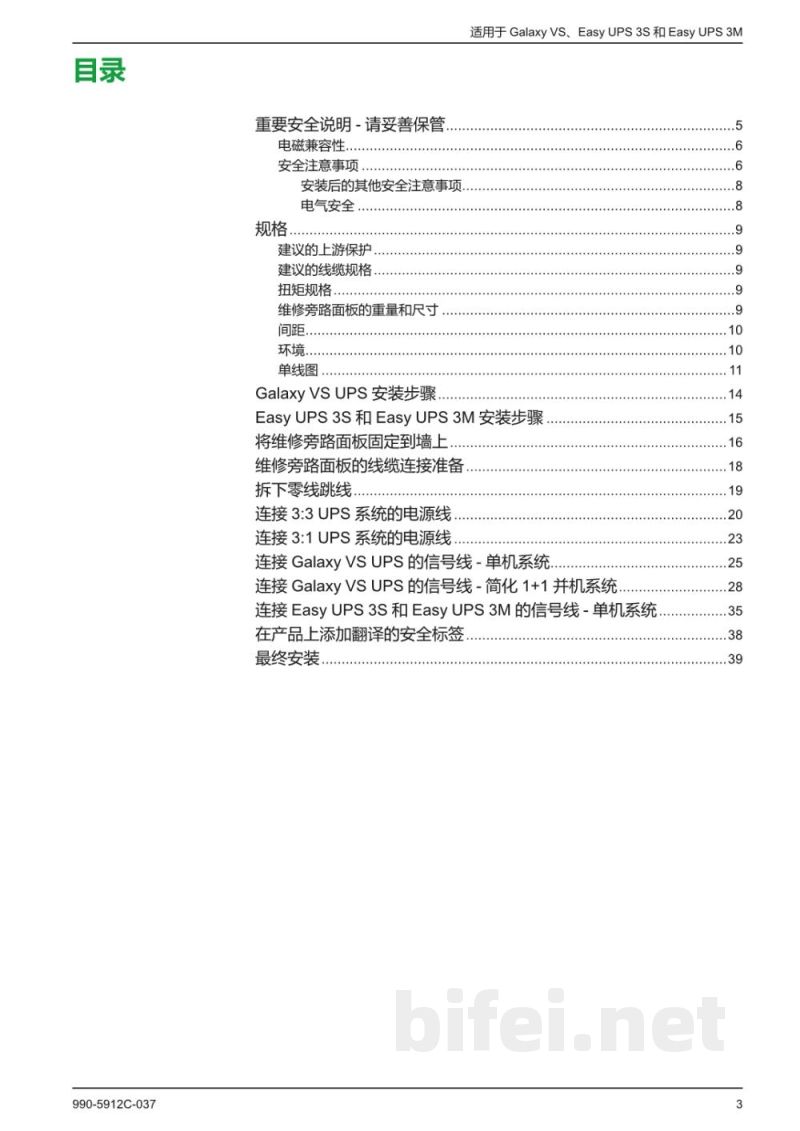

目录
重要安全说明
电磁兼容性
安全注意事项
安装后的其他安全注意事项
电气安全
规格
上游保护建议
线缆规格建议
扭矩规格
维修旁路面板重量与尺寸
安装间距
环境要求
单线图
Galaxy VS UPS安装步骤
适用于Galaxy VS、Easy UPS 3S与Easy UPS 3M
面板固定安装
线缆连接准备
零线跳线拆除
3:3 UPS电源线连接
3:1 UPS电源线连接
Galaxy VS信号线连接（单机系统）
Galaxy VS信号线连接（简化1+1并机系统）
Easy UPS 3S与3M信号线连接（单机系统）
安全标签安装
最终安装步骤

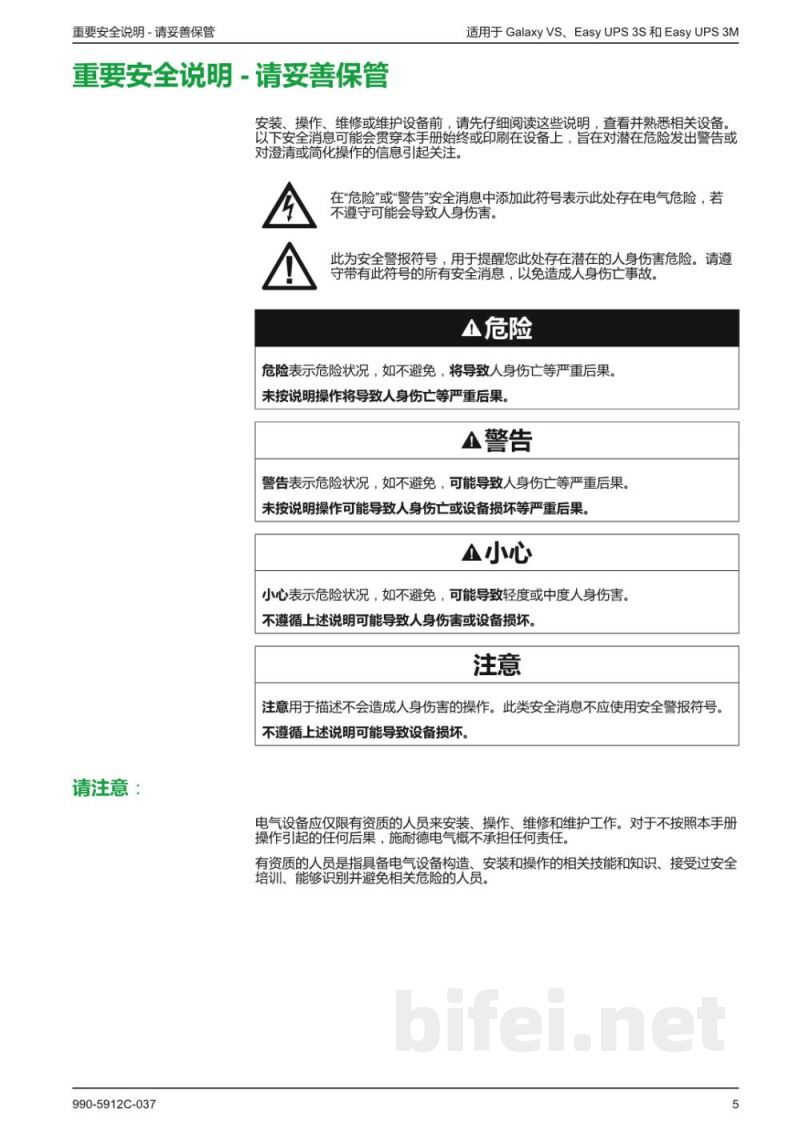

安全说明（请妥善保存）
在安装、操作、维修或维护设备前，请仔细阅读本说明并熟悉相关设备。设备存在电气危险，可能导致人身伤害或死亡。
危险：若不避免，将导致严重人身伤亡。
警告：若不避免，可能导致严重人身伤亡。
小心：若不避免，可能导致轻度或中度人身伤害。
注意：用于提示可能导致设备损坏的操作。

系统说明
该壁挂式维修旁路面板适用于Galaxy VS、Easy UPS 3S及Easy UPS 3M UPS系统，用于在维护期间实现电源旁路切换，保障供电连续性。

安装与电气要求
安装前需确认电气安全规范、上游保护配置、线缆规格、扭矩要求及安装环境条件，并严格按照单线图进行连接操作。

连接与配置
支持不同UPS系统的电源线与信号线连接，包括单机系统及1+1并机系统，并需正确拆除零线跳线并完成信号连接。

安全与维护
所有安装与维护工作必须由具备资质的专业人员执行，以确保设备安全运行与系统可靠性。
