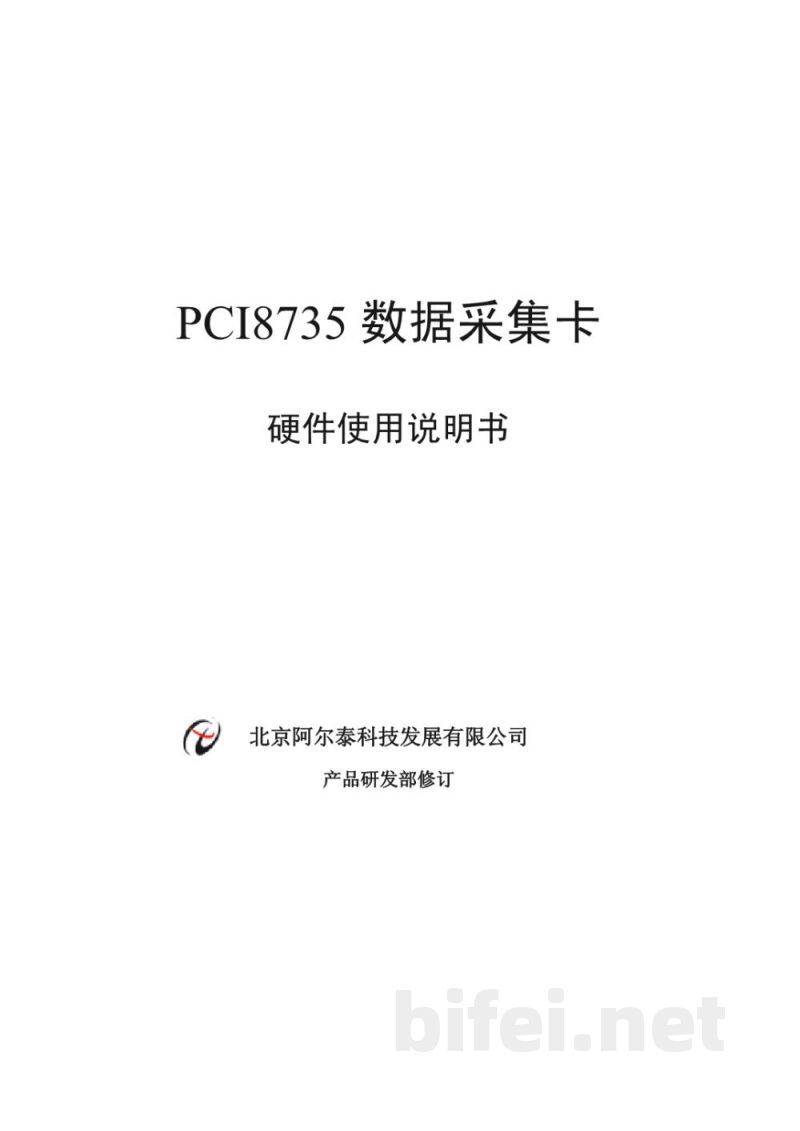

PCI8735数据采集卡 硬件使用说明书
北京阿尔泰科技发展有限公司

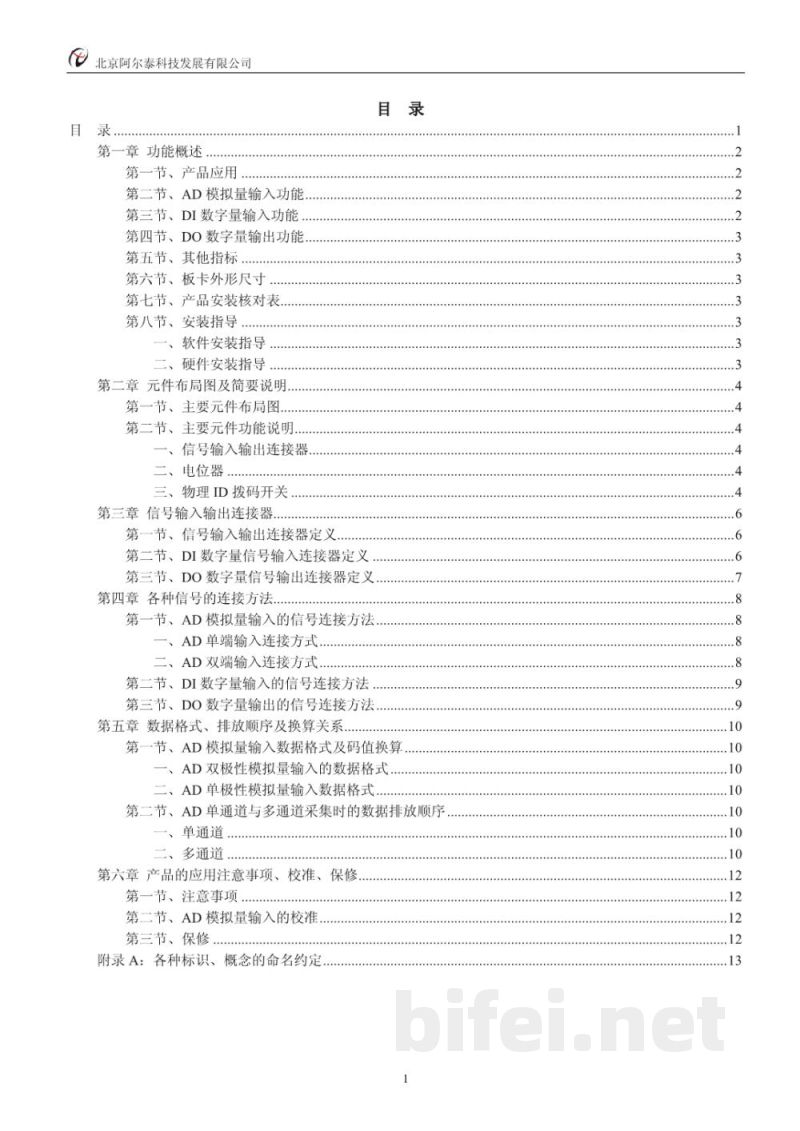

目录
第一章 功能概述

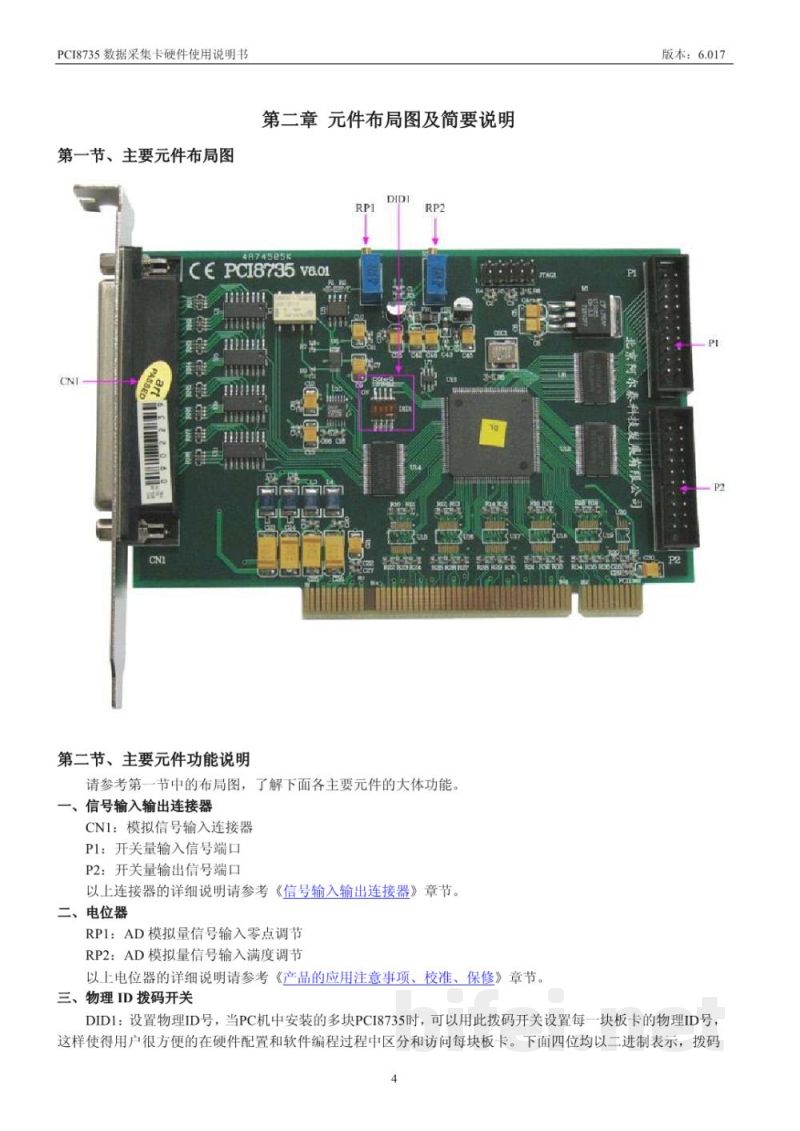

第二章 元件布局图及简要说明
第三章 信号输入输出连接器
第四章 各种信号的连接方法
第五章 数据格式、排放顺序及换算关系
第六章 产品的应用注意事项、校准与保修
附录A：各种标识与概念命名约定（版本6.017）

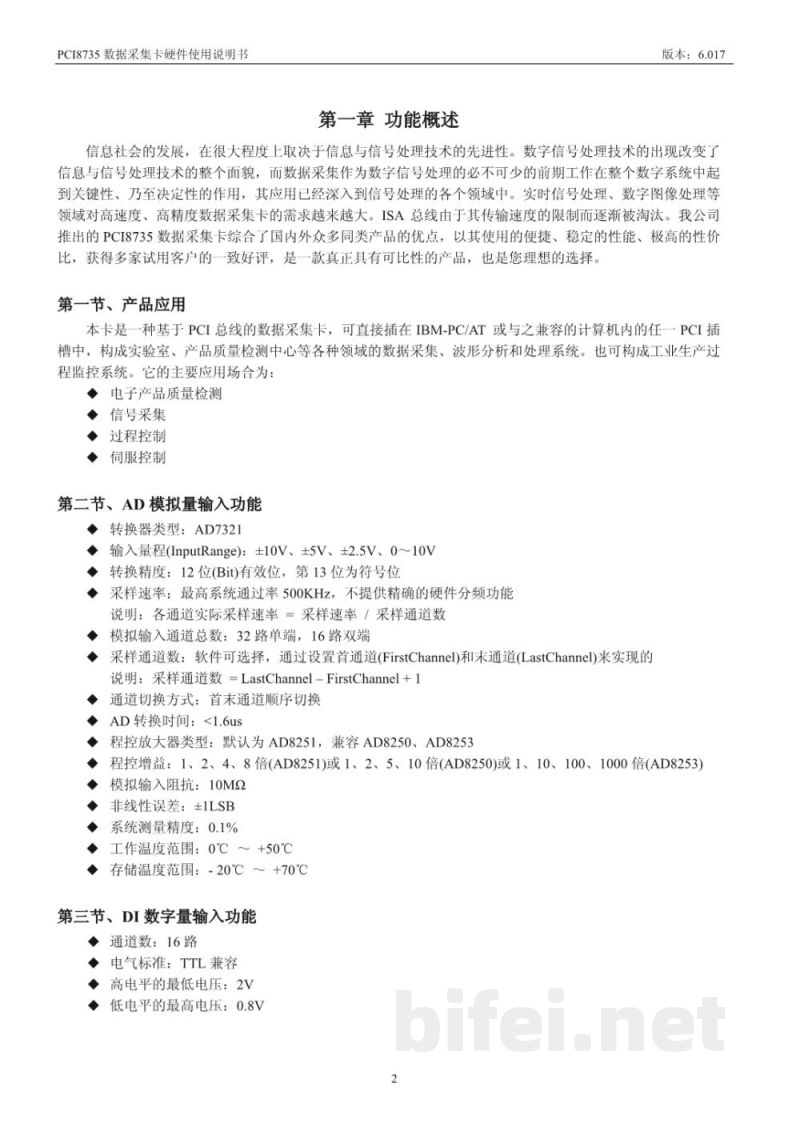

第一章 功能概述
本数据采集卡基于PCI总线设计，可用于实验室、产品质量检测中心及工业过程监控系统。随着数字信号处理技术的发展，高速高精度数据采集在各类信号处理系统中具有重要作用。本产品采用PCI接口，可替代传统ISA总线设备，具有稳定性高、性价比高等特点。

产品应用包括：电子产品质量检测、信号采集、过程控制及伺服控制等。

AD模拟量输入功能：采用AD7321转换器，支持±10V、±5V、±2.5V、0~10V输入范围，12位有效精度（第13位为符号位）。采样速率最高可达500KHz，各通道实际采样速率与通道数相关。支持32路单端或16路双端输入，通道可通过首通道与末通道设置实现顺序切换。AD转换时间小于1.6us。

程控放大器默认AD8251，兼容AD8250、AD8253，支持不同增益配置。模拟输入阻抗10MΩ，系统测量精度0.1%，非线性误差±1LSB。工作温度0℃~+50℃，存储温度-20℃~+70℃。

DI数字量输入功能：16路TTL兼容输入，高电平≥2V，低电平≤0.8V。

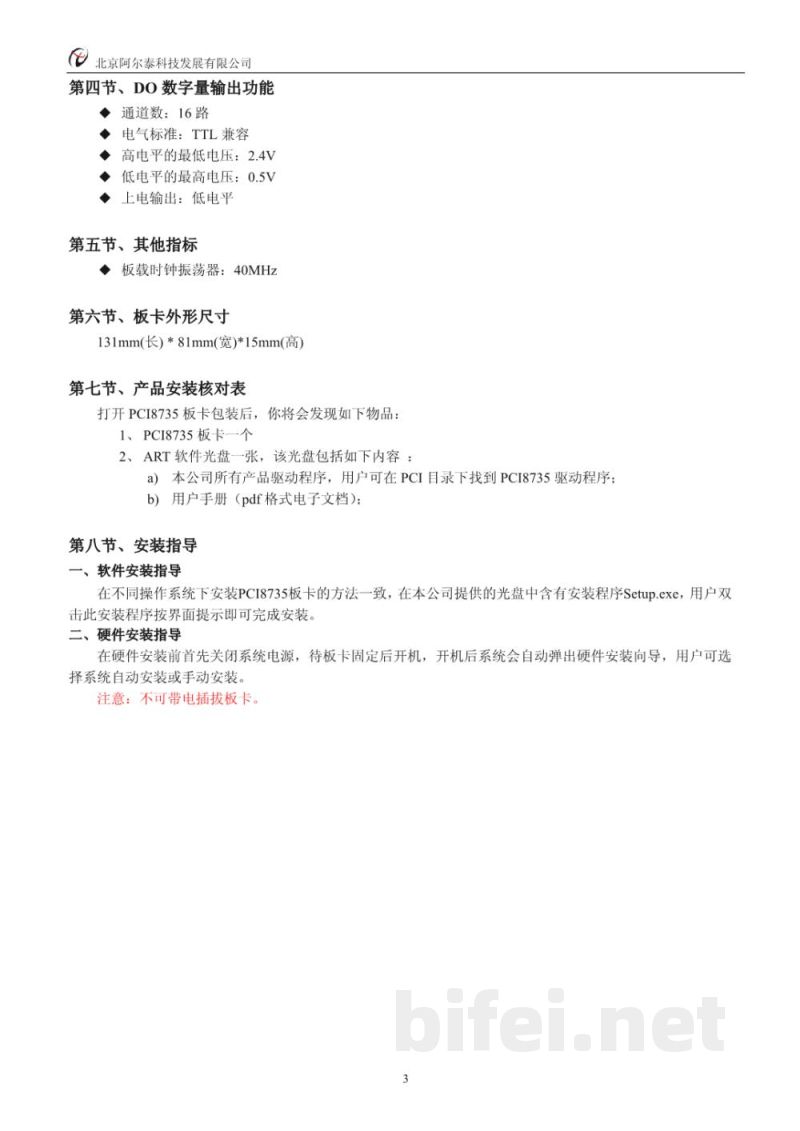

DO数字量输出功能：16路TTL兼容输出，高电平≥2.4V，低电平≤0.5V，上电默认低电平。

其他指标：板载40MHz时钟振荡器。

板卡外形尺寸：131mm（长）×81mm（宽）×15mm（高）。

产品安装核对：包含PCI8735板卡一块及驱动与软件光盘（含驱动程序及电子说明书）。

安装指导：包括软件安装指导与硬件安装指导，在不同操作系统下安装方法一致。
