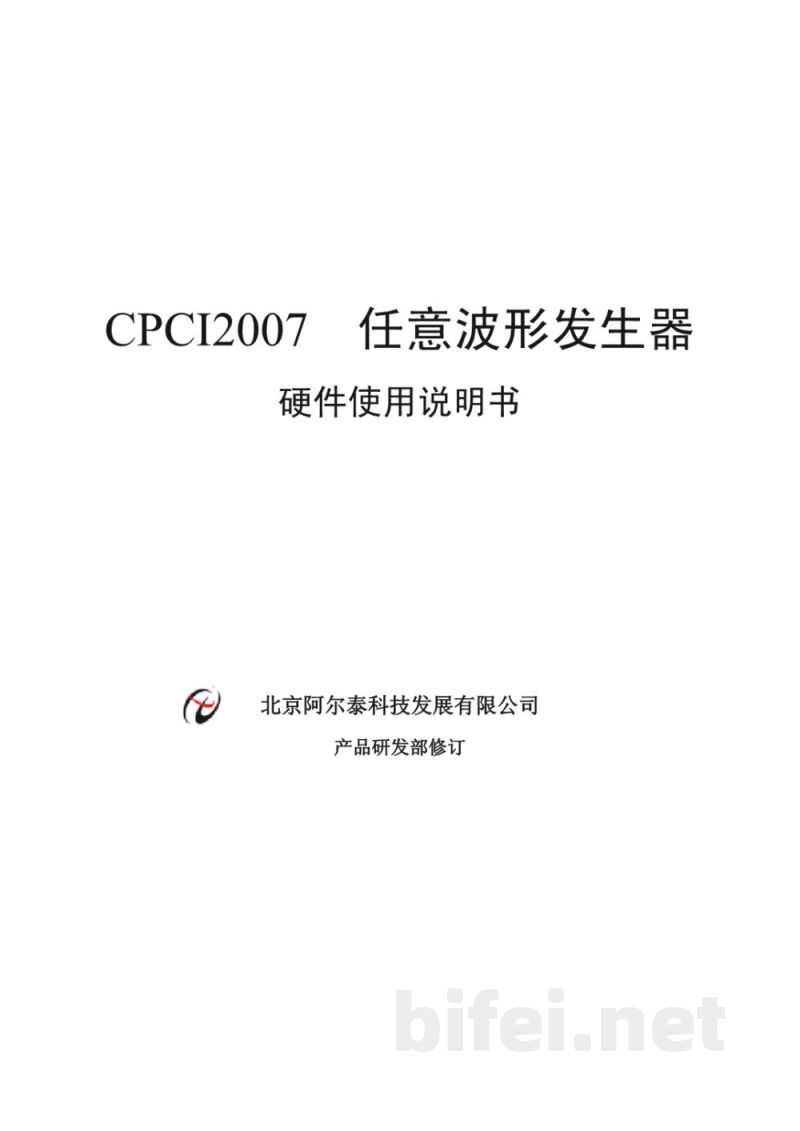

CPCI2007 任意波形发生器硬件使用说明书

北京阿尔泰科技发展有限公司
产品研发部修订
版本：6.002

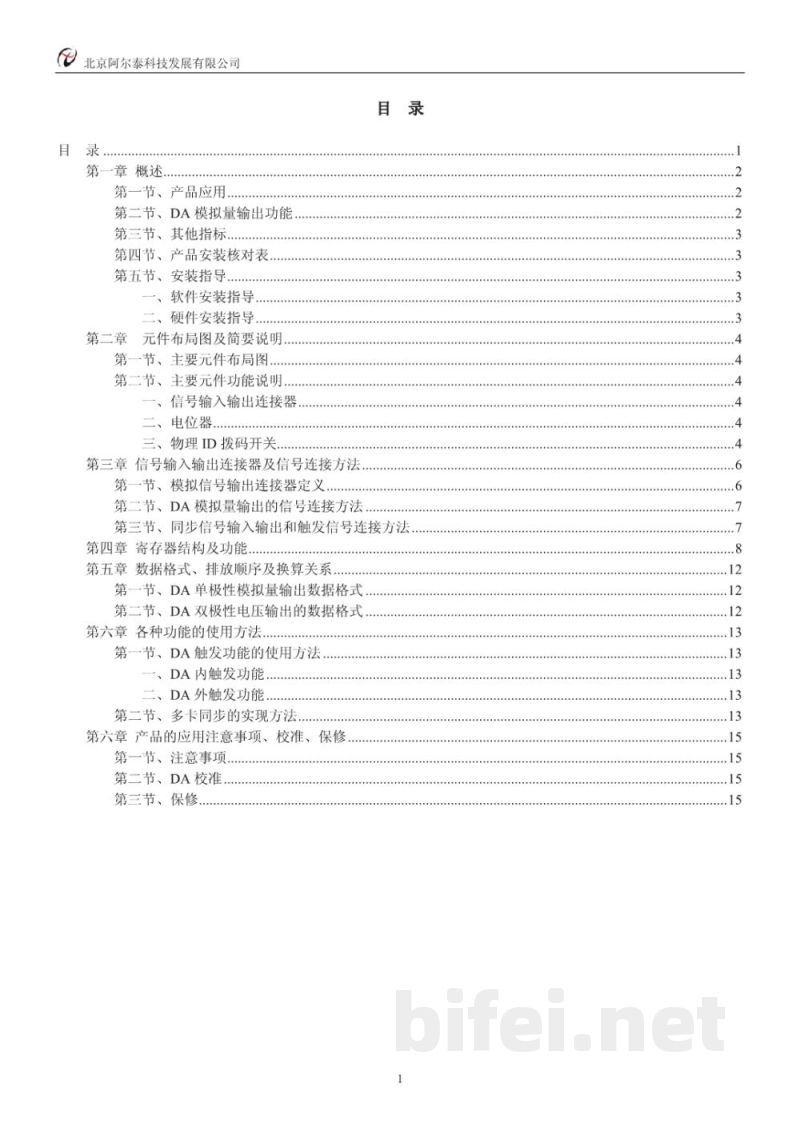

目录

第一章 概述
第一节 产品应用
第二节 DA模拟量输出功能
第三节 其他指标
第四节 产品安装核对表
第五节 安装指导
一、软件安装指导
二、硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、电位器
三、物理ID拨码开关

第三章 信号输入输出连接器及信号连接方法
第一节 模拟信号输出连接器定义
第二节 DA模拟量输出的信号连接方法
第三节 同步信号输入输出和触发信号连接方法

第四章 寄存器结构及功能

第五章 数据格式、排放顺序及换算关系
第一节 DA单极性模拟量输出数据格式
第二节 DA双极性电压输出的数据格式

第六章 各种功能的使用方法
第一节 DA触发功能的使用方法
一、DA内触发功能
二、DA外触发功能
第二节 多卡同步的实现方法

第七章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 DA校准
第三节 保修

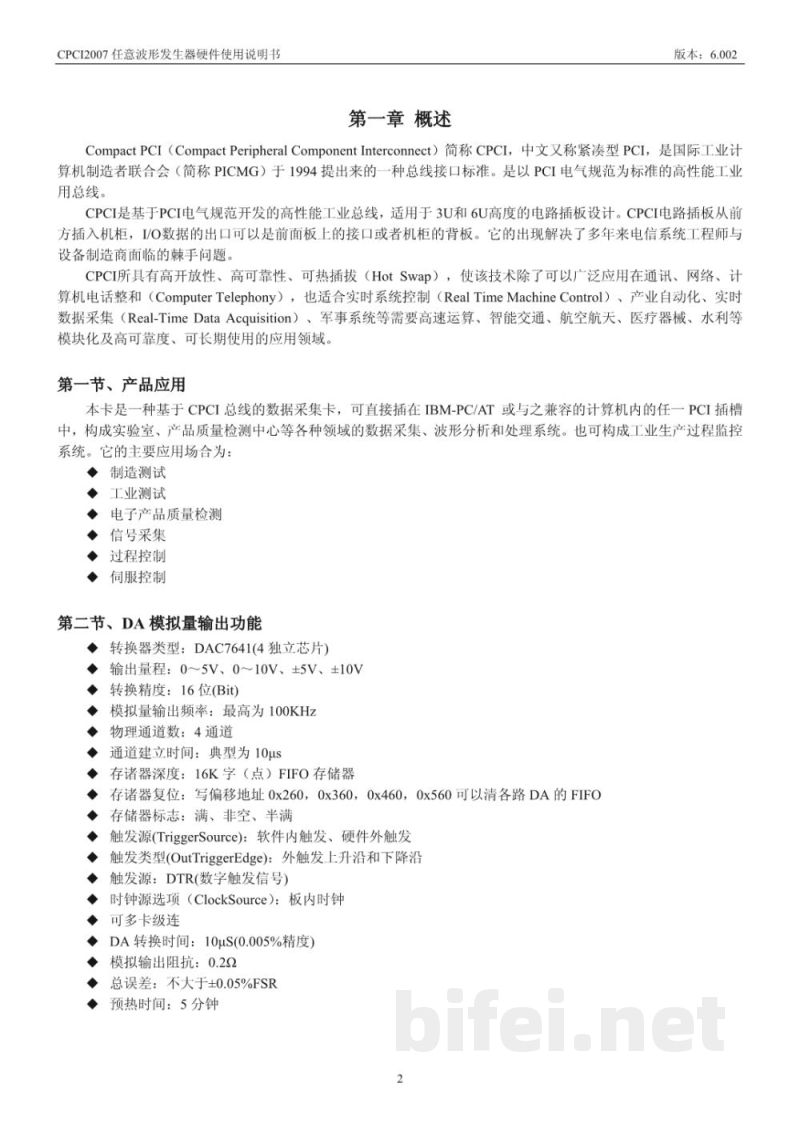

第一章 概述

CompactPCI（Compact Peripheral Component Interconnect，简称 CPCI），中文又称紧凑型PCI，是国际工业计算机制造者联合会（PICMG）于1994年提出的一种总线接口标准，是以PCI电气规范为基础的高性能工业总线。

CPCI基于PCI电气规范开发，适用于3U和6U高度的电路插板设计。CPCI电路插板从机柜前方插入，I/O数据接口可以设置在前面板或机柜背板上。该技术解决了长期以来电信系统工程师和设备制造商面临的诸多工程问题。

凭借高开放性、高可靠性和热插拔（Hot Swap）等特点，CPCI技术除广泛应用于通信、网络和计算机电话集成（Computer Telephony）领域外，也适用于实时系统控制（Real Time Machine Control）、工业自动化、实时数据采集（Real-Time Data Acquisition）、军事系统、智能交通、航空航天、医疗设备、水利等对可靠性和长期稳定运行要求较高的应用场景。

第一节 产品应用

本卡是一种基于CPCI总线的数据采集卡，可直接插入IBM-PC/AT或兼容计算机的PCI插槽中，构建实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统，也可组成工业生产过程监控系统。

主要应用场景包括：
· 制造测试
· 工业测试
· 电子产品质量检测
· 信号采集
· 过程控制
· 伺服控制

第二节 DA模拟量输出功能

主要技术参数如下：

· 转换器类型：DAC7641（4颗独立芯片）
· 输出量程：0～5V、0～10V、±5V、±10V
· 转换精度：16位（Bit）
· 模拟量输出频率：最高100kHz
· 物理通道数：4通道
· 通道建立时间：典型值10μs
· FIFO存储深度：16K字（点）
· FIFO复位方式：写偏移地址0x260、0x360、0x460、0x560可清除各路DA FIFO
· 存储器状态标志：满、非空、半满
· 触发源（Trigger Source）：软件内触发、硬件外触发
· 触发类型（Out Trigger Edge）：外触发上升沿或下降沿
· 数字触发信号：DTR
· 时钟源：板载时钟
· 支持多卡级联同步
· DA转换时间：10μs（0.005%精度）
· 模拟输出阻抗：0.22Ω
· 总误差：不大于±0.05%FSR
· 预热时间：5分钟

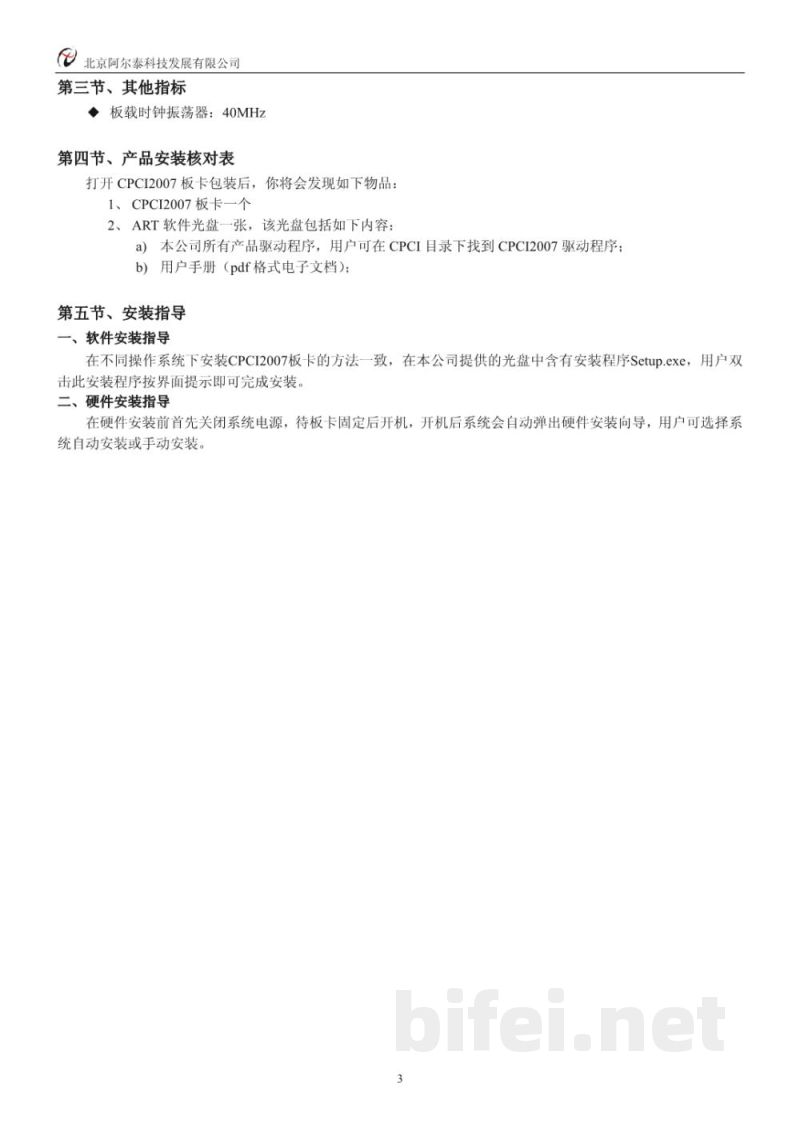

第三节 其他指标

· 板载时钟振荡器：40MHz

第四节 产品安装核对表

打开CPCI2007板卡包装后，应包含以下物品：

1. CPCI2007板卡一块。
2. ART软件光盘一张，包含以下内容：
（1）本公司所有产品驱动程序，用户可在CPCI目录下找到CPCI2007驱动程序。
（2）用户手册（PDF格式电子文档）。

第五节 安装指导

一、软件安装指导

在不同操作系统下，CPCI2007板卡的软件安装方法一致。本公司提供的光盘中包含安装程序Setup.exe，用户双击运行后，按照界面提示即可完成安装。

二、硬件安装指导

安装硬件前，请先关闭系统电源。将板卡固定安装完成后再启动计算机，系统开机后会自动弹出硬件安装向导，用户可选择自动安装或手动安装驱动程序。

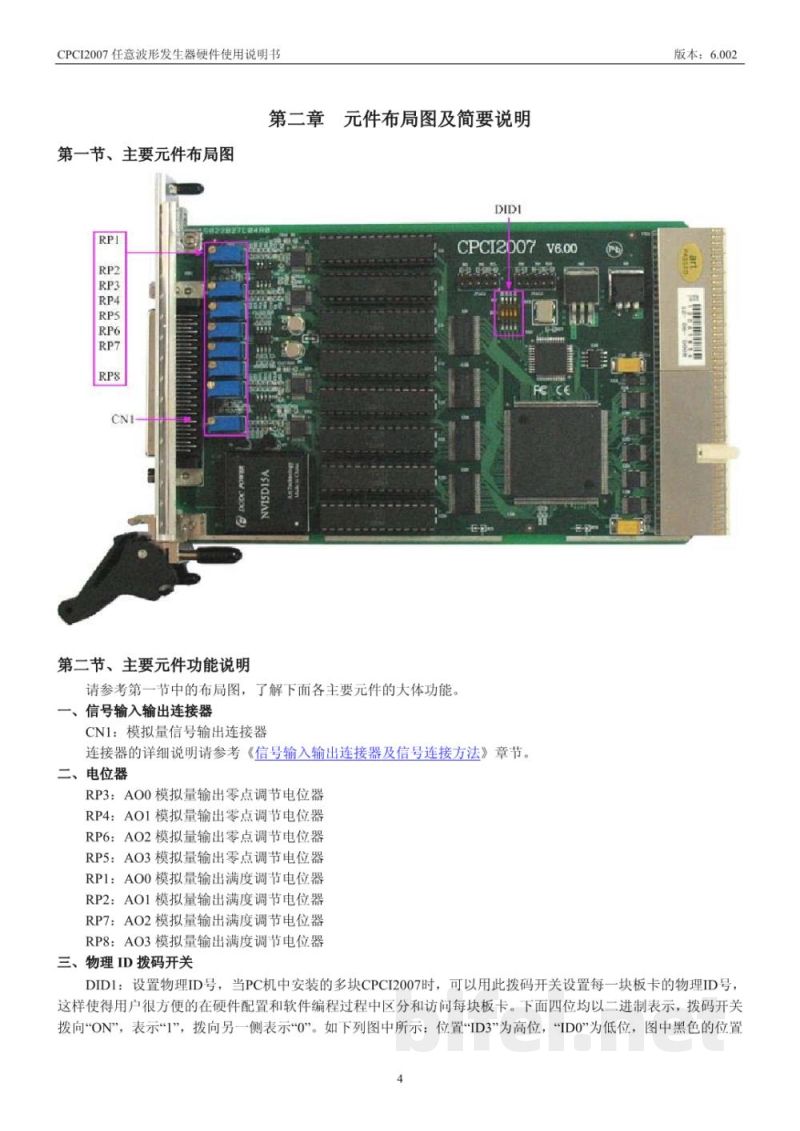

第二章 元件布局图及简要说明

第一节 主要元件布局图

由于OCR内容不完整，仅保留可识别元件标识：D1、D2、RP1、RP2。其余布局图内容需结合原始文档查看。
