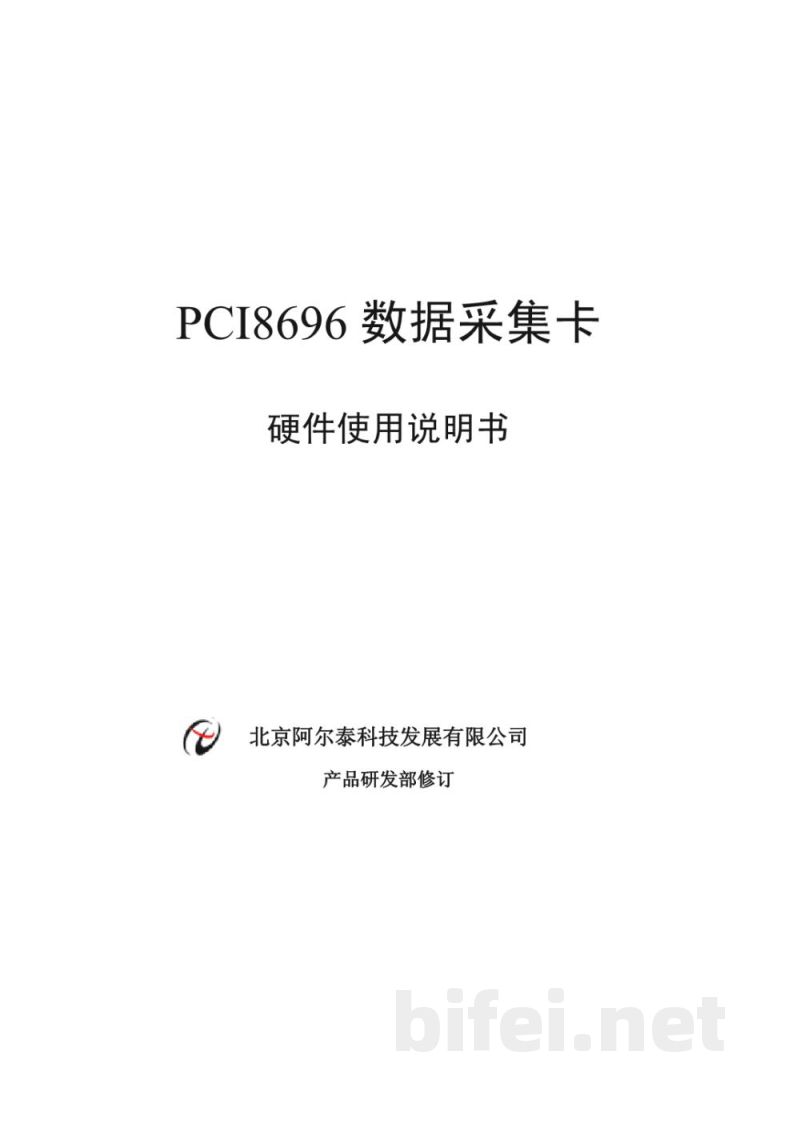

使用说明书-北京阿尔泰 PCI8696 数据采集卡

PCI8696 数据采集卡

硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
版本：V6.3.18

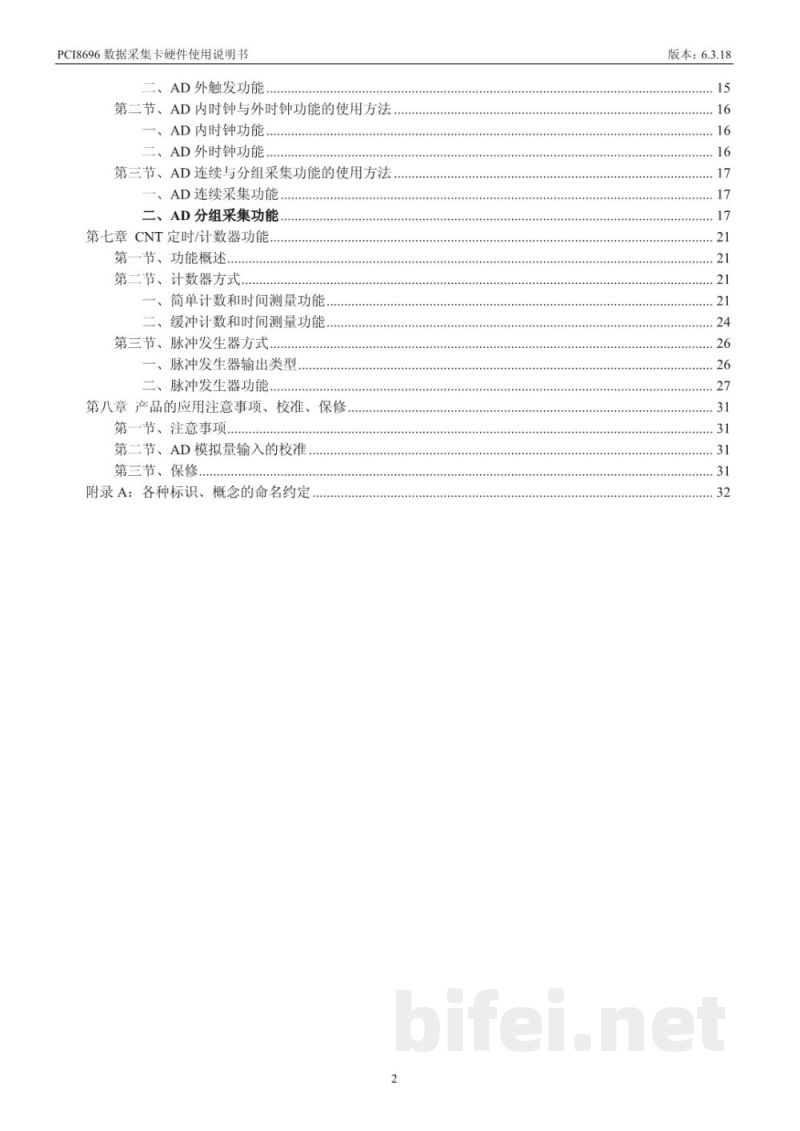

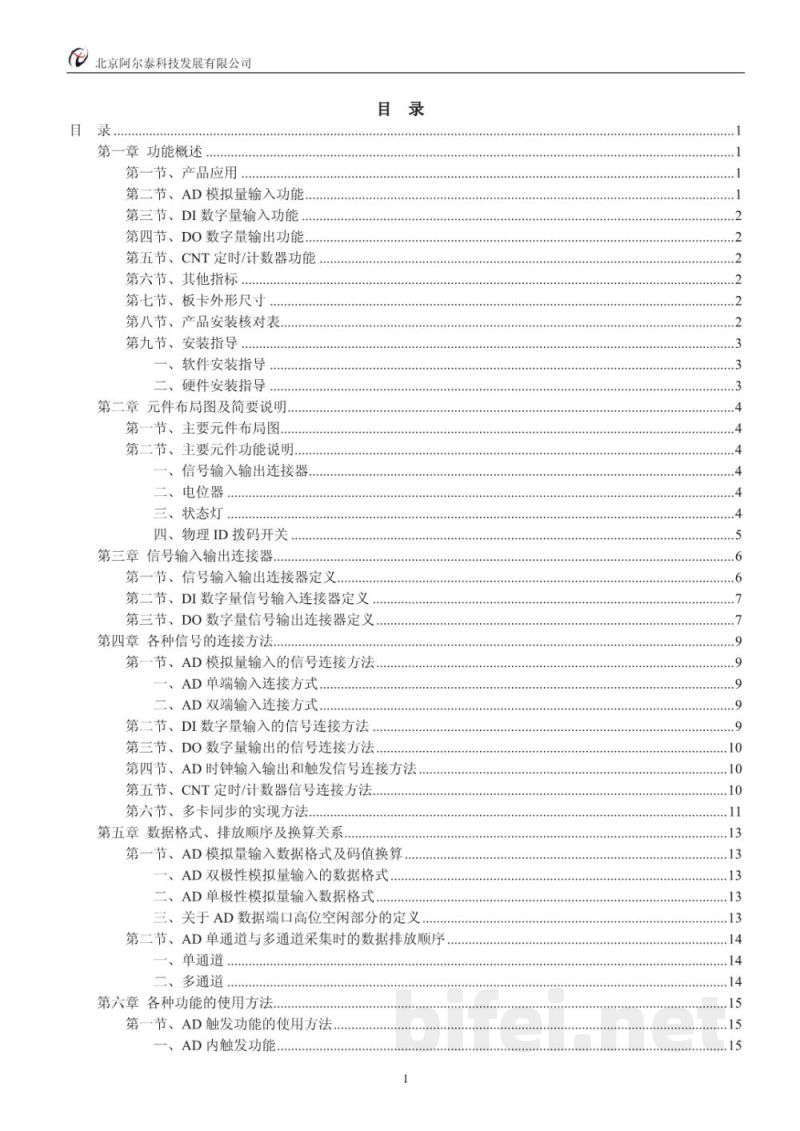

目录

第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DI数字量输入功能
第四节 DO数字量输出功能
第五节 CNT定时/计数器功能
第六节 其他指标
第七节 板卡外形尺寸
第八节 产品安装核对表
第九节 安装指导
一、软件安装指导
二、硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、电位器
三、状态灯
四、物理ID拨码开关

第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义

第四章 各种信号的连接方法
第一节 AD模拟量输入的信号连接方法
一、AD单端输入连接方式
二、AD双端输入连接方式
第二节 DI数字量输入的信号连接方法
第三节 DO数字量输出的信号连接方法
第四节 AD时钟输入输出和触发信号连接方法
第五节 CNT定时/计数器信号连接方法
第六节 多卡同步的实现方法

第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一、AD双极性模拟量输入的数据格式
二、AD单极性模拟量输入数据格式
三、关于AD数据端口高位空闲部分的定义
第二节 AD单通道与多通道采集时的数据排放顺序
一、单通道
二、多通道

第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
一、AD内触发功能
二、AD外触发功能
第二节 AD内时钟与外时钟功能的使用方法
一、AD内时钟功能
二、AD外时钟功能
第三节 AD连续与分组采集功能的使用方法
一、AD连续采集功能
二、AD分组采集功能

第七章 CNT定时/计数器功能
第一节 功能概述
第二节 计数器方式
一、简单计数和时间测量功能
二、缓冲计数和时间测量功能
第三节 脉冲发生器方式
一、脉冲发生器输出类型
二、脉冲发生器功能

第八章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修

附录A：各种标识、概念的命名约定

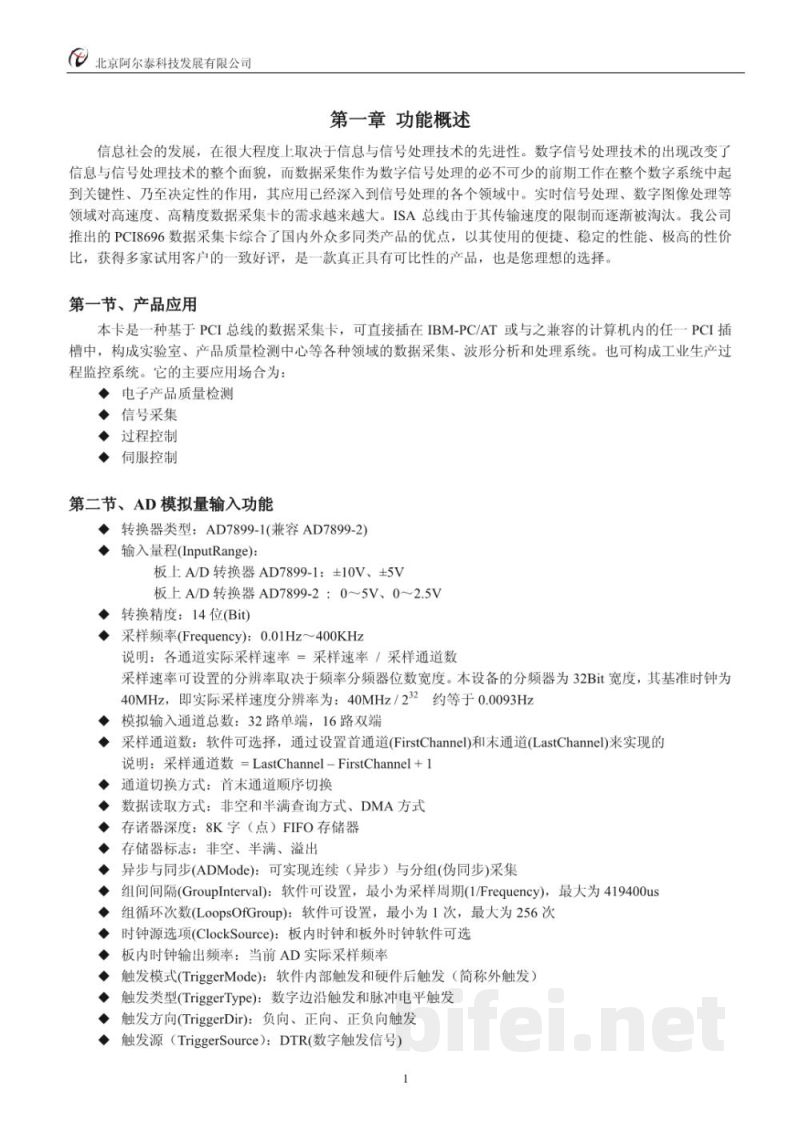

第一章 功能概述

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理不可缺少的前期工作，在整个数字系统中起着关键性甚至决定性的作用。实时信号处理、数字图像处理等领域对高速、高精度数据采集卡的需求越来越大。

由于ISA总线传输速度的限制，其应用已经逐渐被淘汰。阿尔泰科技推出的PCI8696数据采集卡综合了国内外同类产品的优点，凭借便捷的使用方式、稳定的性能以及较高的性价比，获得众多客户认可，是一款适用于工业测量与控制场景的数据采集设备。

第一节 产品应用

本卡是一种基于PCI总线的数据采集卡，可直接插入IBM-PC/AT及其兼容计算机的PCI插槽中，构建实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统，也可组成工业生产过程监控系统。

主要应用场景包括：
· 电子产品质量检测
· 信号采集
· 过程控制
· 伺服控制

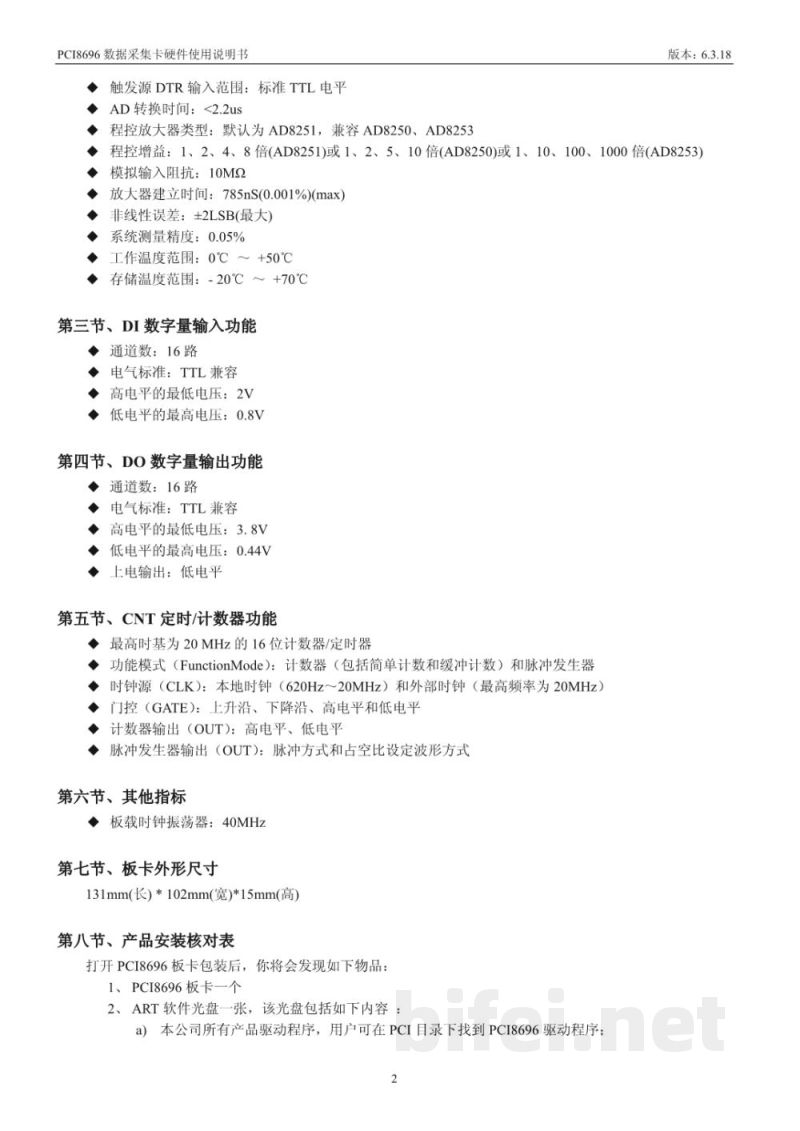

第二节 AD模拟量输入功能

主要技术参数如下：

· A/D转换器类型：AD7899-1（兼容AD7899-2）

输入量程（Input Range）：
· AD7899-1：±10V、±5V
· AD7899-2：0～5V、0～2.5V

· 转换精度：14位（Bit）
· 采样频率（Frequency）：0.01Hz～400kHz

说明：
各通道实际采样速率 = 总采样速率 ÷ 采样通道数。

采样速率可设置的分辨率取决于频率分频器位宽。本设备采用32位分频器，基准时钟为40MHz，因此实际采样速率分辨率约为：40MHz ÷ 2³² ≈ 0.0093Hz。

· 模拟输入通道总数：32路单端输入，16路双端输入
· 采样通道数：软件可配置，通过设置首通道（FirstChannel）和末通道（LastChannel）实现

说明：
采样通道数 = LastChannel - FirstChannel + 1

· 通道切换方式：首通道至末通道顺序切换
· 数据读取方式：支持非空查询和半满查询方式
