使用说明书-北京阿尔泰 PCI8603 数据采集卡

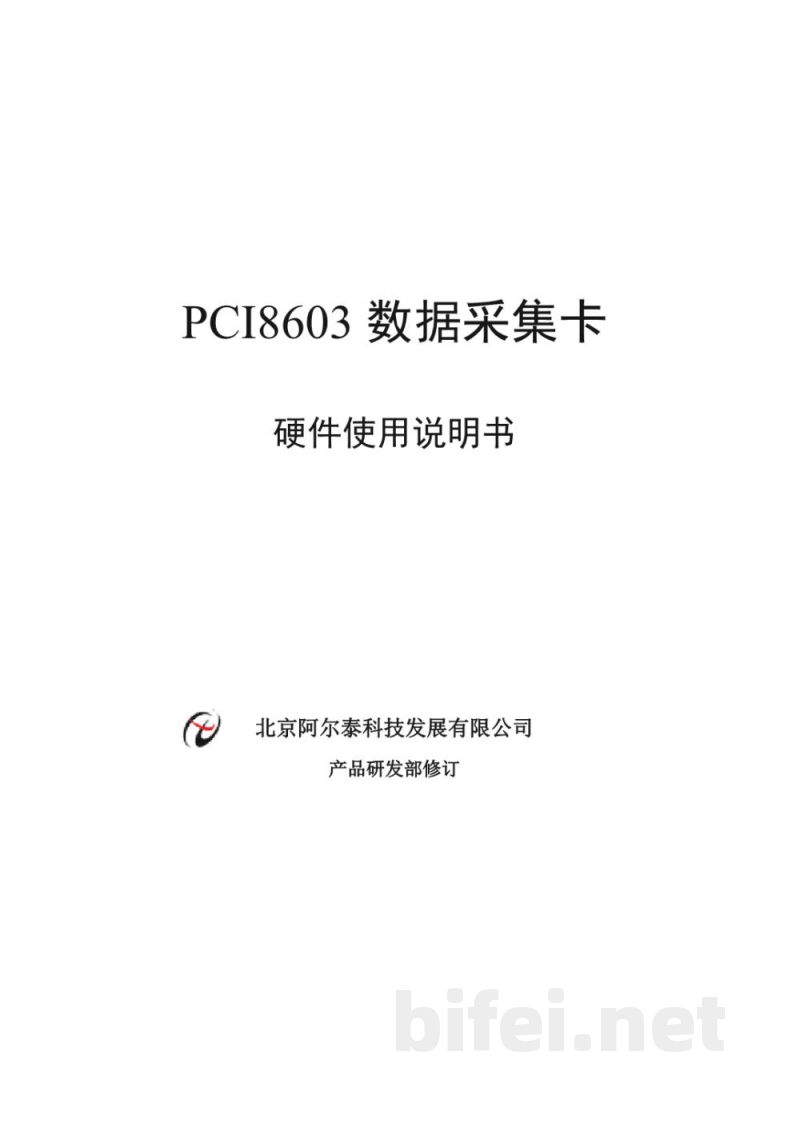

PCI8603数据采集卡硬件使用说明书

北京阿尔泰科技发展有限公司 产品研发部修订
版本：V6.134

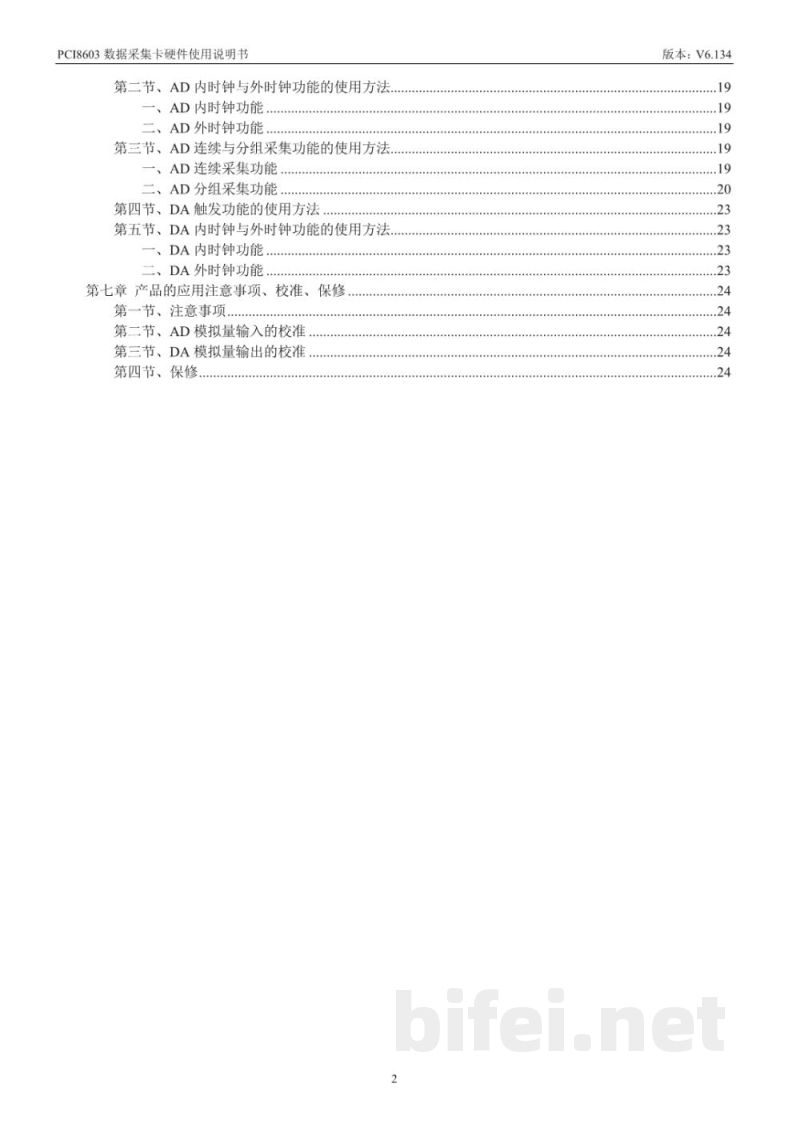

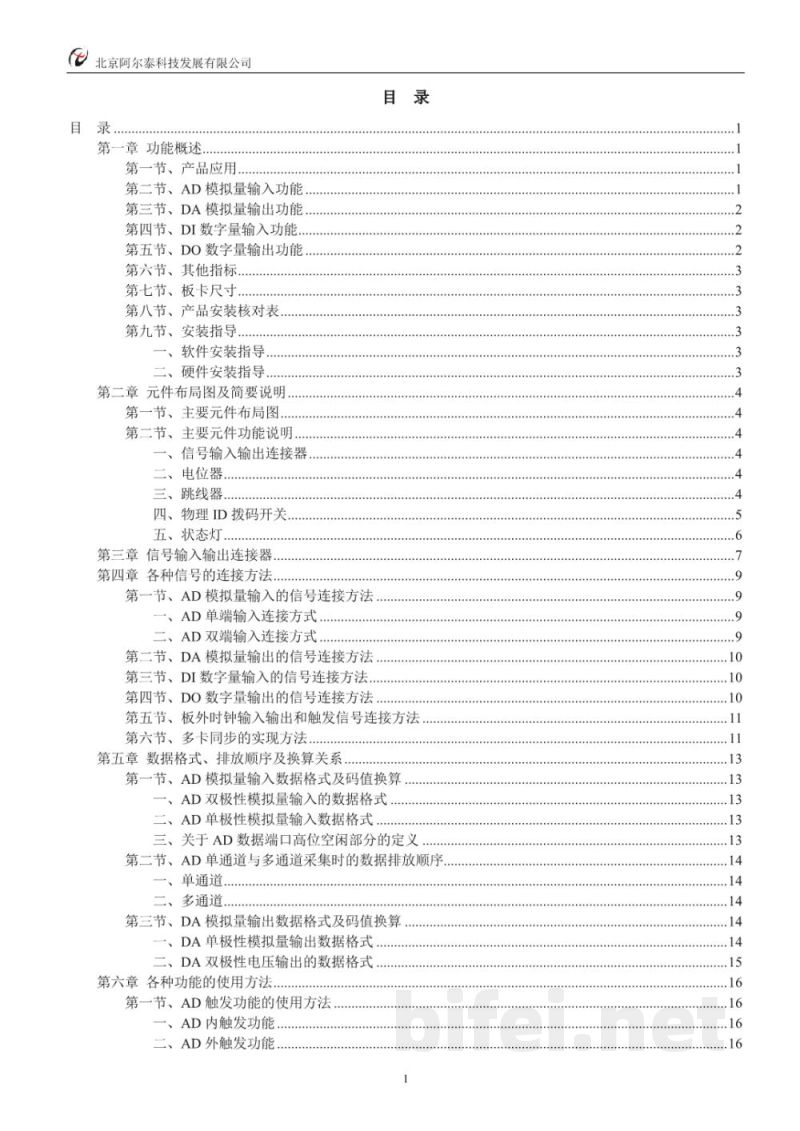

目录

第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DA模拟量输出功能
第四节 DI数字量输入功能
第五节 DO数字量输出功能
第六节 其他指标
第七节 板卡尺寸
第八节 产品安装核对表
第九节 安装指导
一、软件安装指导
二、硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、电位器
三、跳线器
四、物理ID拨码开关
五、状态灯

第三章 信号输入输出连接器

第四章 各种信号的连接方法
第一节 AD模拟量输入的信号连接方法
一、AD单端输入连接方式
二、AD双端输入连接方式
第二节 DA模拟量输出的信号连接方法
第三节 DI数字量输入的信号连接方法
第四节 DO数字量输出的信号连接方法
第五节 板外时钟输入输出和触发信号连接方法
第六节 多卡同步的实现方法

第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一、AD双极性模拟量输入的数据格式
二、AD单极性模拟量输入数据格式
三、关于AD数据端口高位空闲部分的定义
第二节 AD单通道与多通道采集时的数据排放顺序
一、单通道
二、多通道
第三节 DA模拟量输出数据格式及码值换算
一、DA单极性模拟量输出数据格式
二、DA双极性电压输出的数据格式

第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
一、AD内触发功能
二、AD外触发功能
第二节 AD内时钟与外时钟功能的使用方法
一、AD内时钟功能
二、AD外时钟功能
第三节 AD连续与分组采集功能的使用方法
一、AD连续采集功能
二、AD分组采集功能
第四节 DA触发功能的使用方法
第五节 DA内时钟与外时钟功能的使用方法
一、DA内时钟功能
二、DA外时钟功能

第七章 产品的应用注意事项、校准与保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 DA模拟量输出的校准
第四节 保修

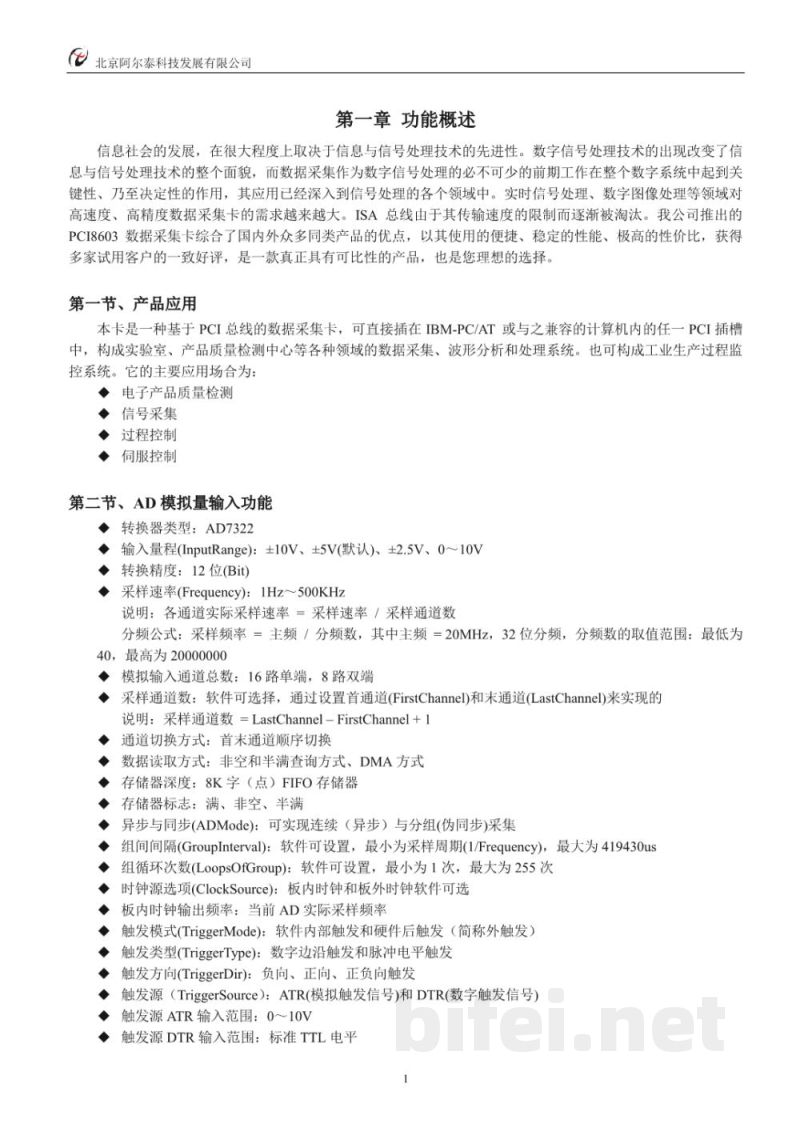

第一章 功能概述

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理不可缺少的前期工作，在整个数字系统中起到关键性甚至决定性的作用，其应用已经深入到信号处理的各个领域。

实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。由于ISA总线传输速度的限制，其已经逐渐被淘汰。我公司推出的PCI8603数据采集卡综合了国内外众多同类产品的优点，凭借便捷的使用方式、稳定的性能以及极高的性价比，获得多家试用客户的一致好评，是一款具有竞争力的数据采集产品，也是您的理想选择。

第一节 产品应用

本卡是一种基于PCI总线的数据采集卡，可直接插入IBM-PC/AT或与之兼容计算机的任意PCI插槽中，构成实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统，也可构成工业生产过程监控系统。

主要应用场景包括：
·电子产品质量检测
·信号采集
·过程控制
·伺服控制

第二节 AD模拟量输入功能

·转换器类型：AD7322
·输入量程（Input Range）：±10V、±5V（默认）、±2.5V、0～10V
·转换精度：12位（Bit）
·采样速率（Frequency）：1Hz～500KHz

说明：各通道实际采样速率 = 总采样速率 ÷ 采样通道数。

分频公式：
采样频率 = 主频 ÷ 分频数。
其中主频 = 20MHz，采用32位分频器，分频数取值范围为40～20000000。

模拟输入通道参数：
·模拟输入通道总数：16路单端输入，8路双端输入。
·采样通道数：软件可配置，通过设置首通道（FirstChannel）和末通道（LastChannel）实现。

计算公式：
采样通道数 = LastChannel - FirstChannel + 1

其他特性：
·通道切换方式：首末通道顺序切换。
·数据读取方式：非空查询、半满查询以及DMA方式。
·FIFO存储器深度：8K字（点）。
·存储器状态标志：满、非空、半满。
·采集模式（ADMode）：支持连续（异步）采集与分组（伪同步）采集。

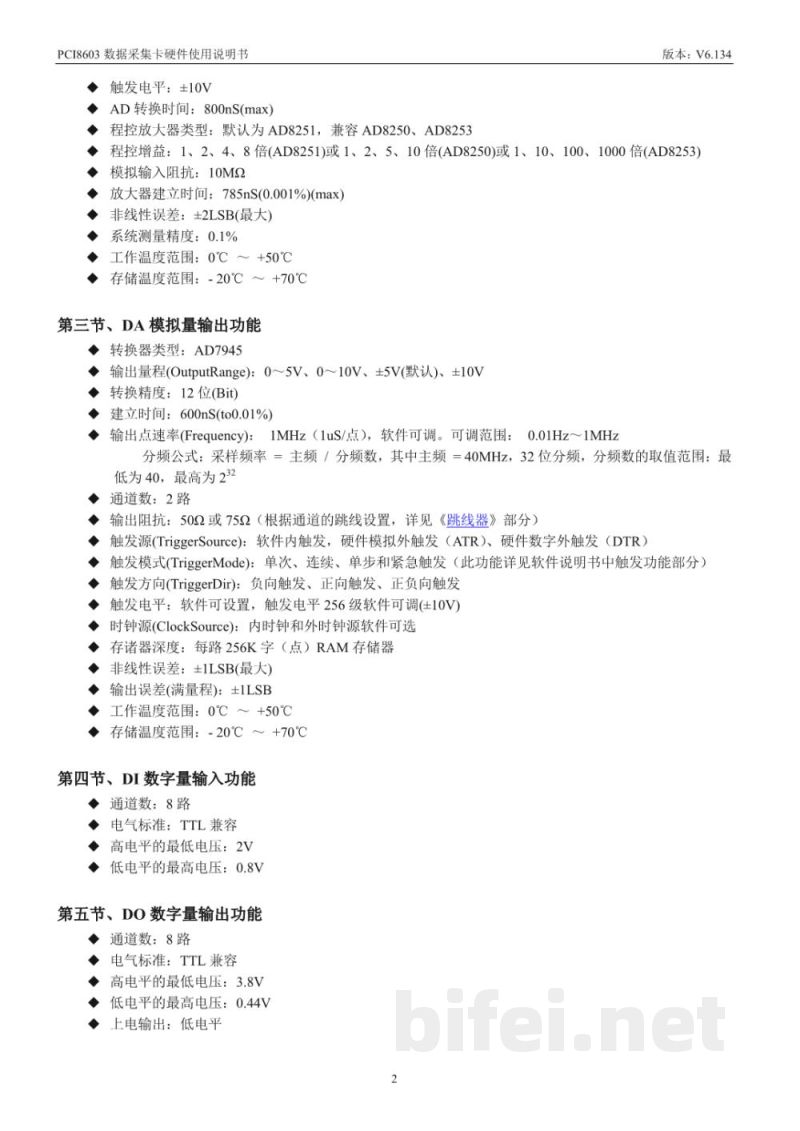

·组间间隔（GroupInterval）：软件可设置。
