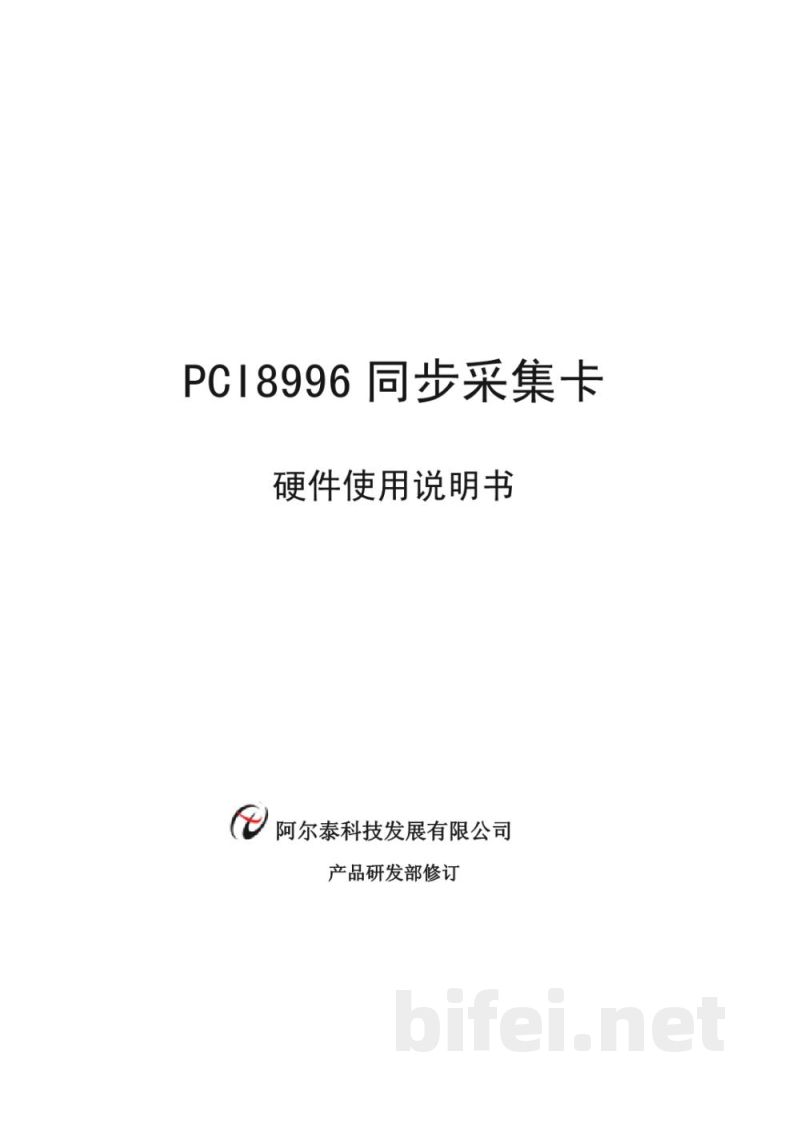

PCI8996同步采集卡硬件使用说明书

北京阿尔泰科技发展有限公司 产品研发部修订
版本：V6.02.03

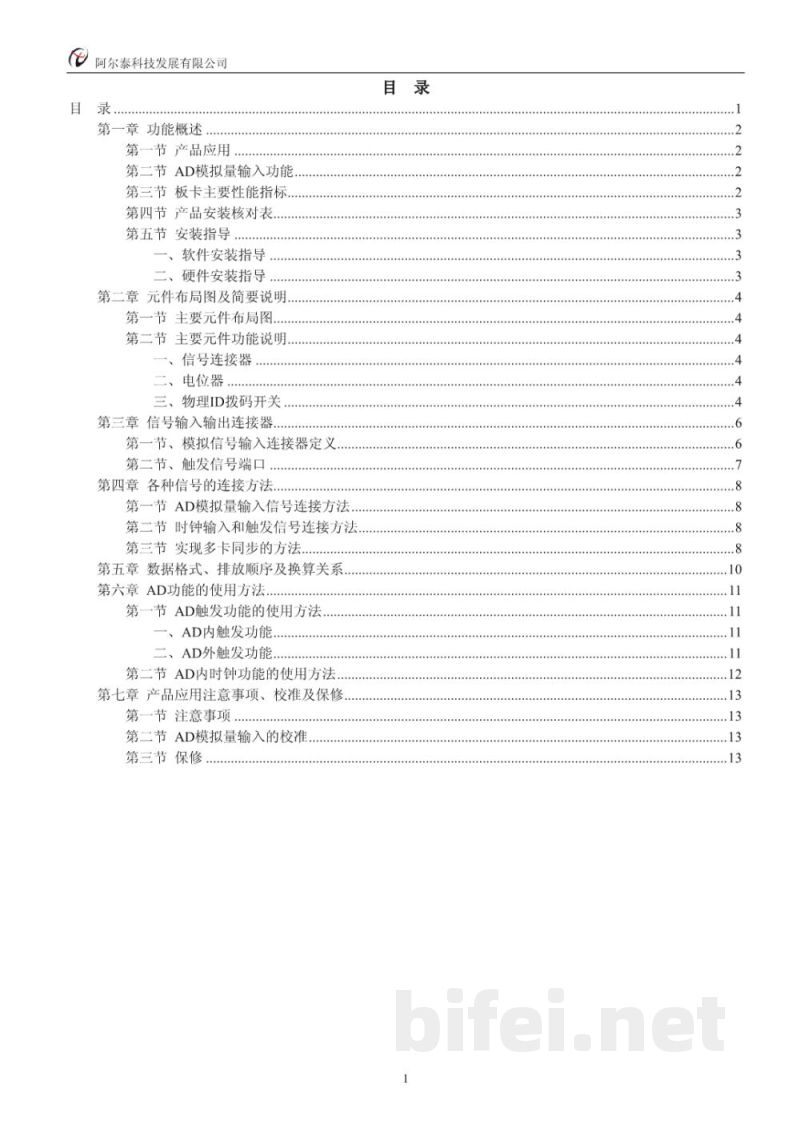

目录

第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 板卡主要性能指标
第四节 产品安装核对表
第五节 安装指导
一、软件安装指导
二、硬件安装指导

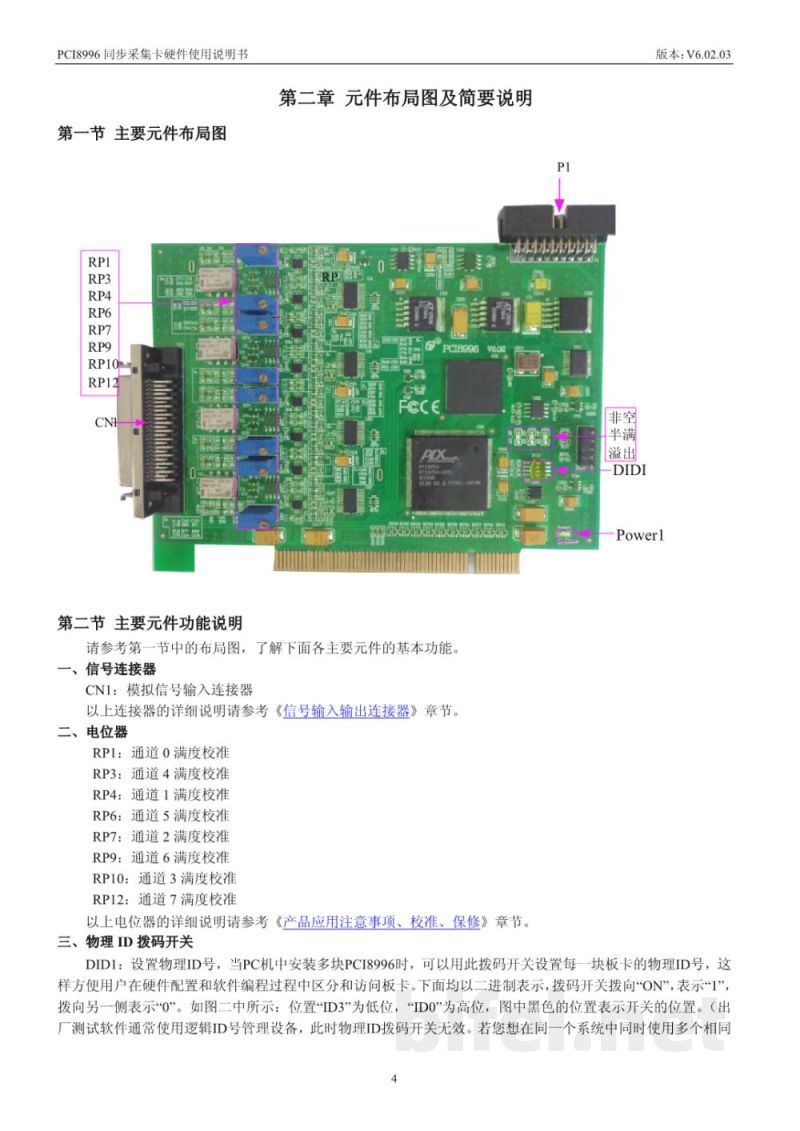

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号连接器
二、电位器
三、物理ID拨码开关

第三章 信号输入输出连接器
第一节 模拟信号输入连接器定义
第二节 触发信号端口

第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
第二节 时钟输入和触发信号连接方法
第三节 实现多卡同步的方法

第五章 数据格式、排放顺序及换算关系

第六章 AD功能的使用方法
第一节 AD触发功能的使用方法
一、AD内触发功能
二、AD外触发功能
第二节 AD内时钟功能的使用方法

第七章 产品应用注意事项、校准及保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修

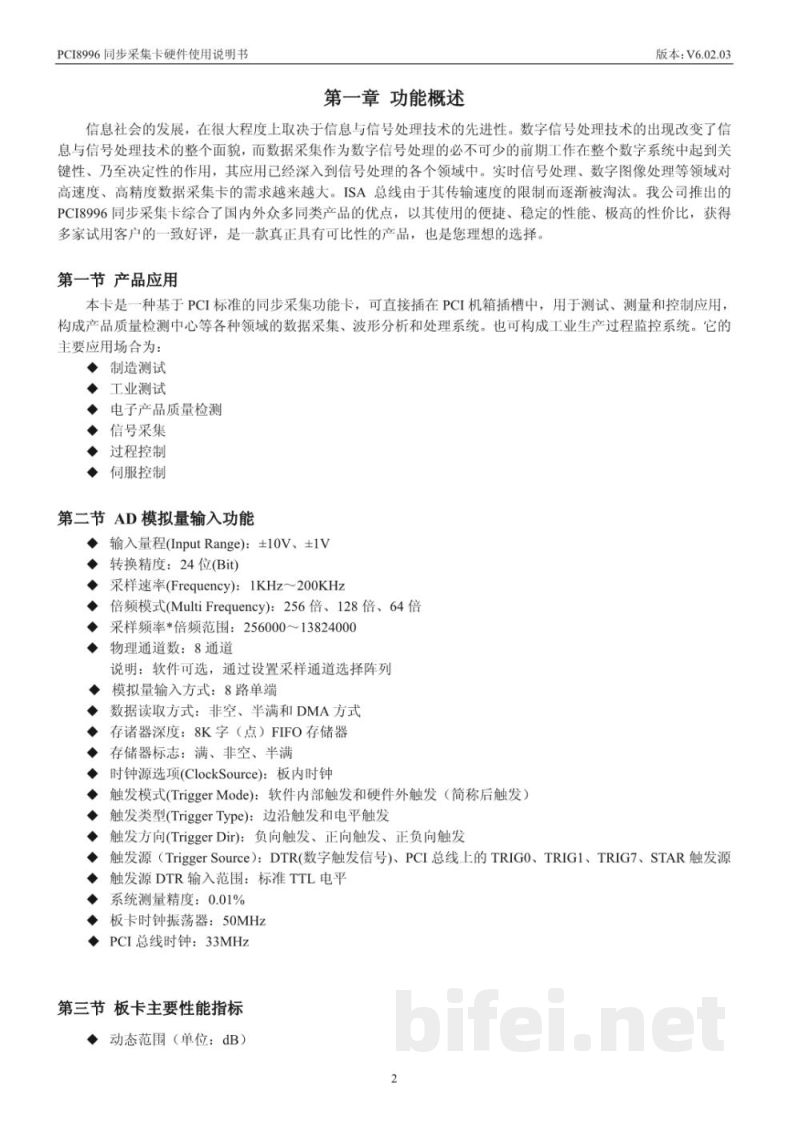

第一章 功能概述

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理不可缺少的前期工作，在整个数字系统中起到关键性乃至决定性的作用，其应用已经深入到信号处理的各个领域。

实时信号处理、数字图像处理等领域对高速、高精度数据采集卡的需求越来越大。由于ISA总线传输速度的限制，其已逐渐被淘汰。阿尔泰科技推出的PCI8996同步采集卡综合了国内外众多同类产品的优点，凭借便捷的使用方式、稳定的性能以及较高的性价比，获得用户广泛认可，是一款具有竞争力的同步采集产品。

第一节 产品应用

本卡是一种基于PCI标准的同步采集卡，可直接插入PCI机箱插槽，用于测试、测量和控制应用，构建产品质量检测中心等领域的数据采集、波形分析和处理系统，也可用于工业生产过程监控系统。

主要应用场景包括：
·制造测试
·工业测试
·电子产品质量检测
·信号采集
·过程控制
·伺服控制

第二节 AD模拟量输入功能

·输入量程（Input Range）：±10V、±1V
·转换精度：24位（Bit）
·采样速率（Frequency）：1KHz～200KHz
·倍频模式（MultiFrequency）：256倍、128倍、64倍
·采样频率倍频范围：256000～13824000
·物理通道数：8通道
·模拟量输入方式：8路单端输入
·采样通道：软件可通过采样通道选择阵列进行配置
·数据读取方式：非空查询、半满查询和DMA方式
·FIFO存储器深度：8K字（点）
·存储器状态标志：满、非空、半满
·时钟源（ClockSource）：板内时钟
·触发模式（TriggerMode）：软件内部触发和硬件外触发（后触发）
·触发类型（TriggerType）：边沿触发和电平触发
·触发方向（TriggerDir）：负向触发、正向触发、双向触发
·触发源（TriggerSource）：DTR数字触发信号、PCI总线TRIG0、TRIG1、TRIG7以及STAR触发源
·DTR输入范围：标准TTL电平
·系统测量精度：0.01%
·板卡时钟振荡器：50MHz
·PCI总线时钟：33MHz

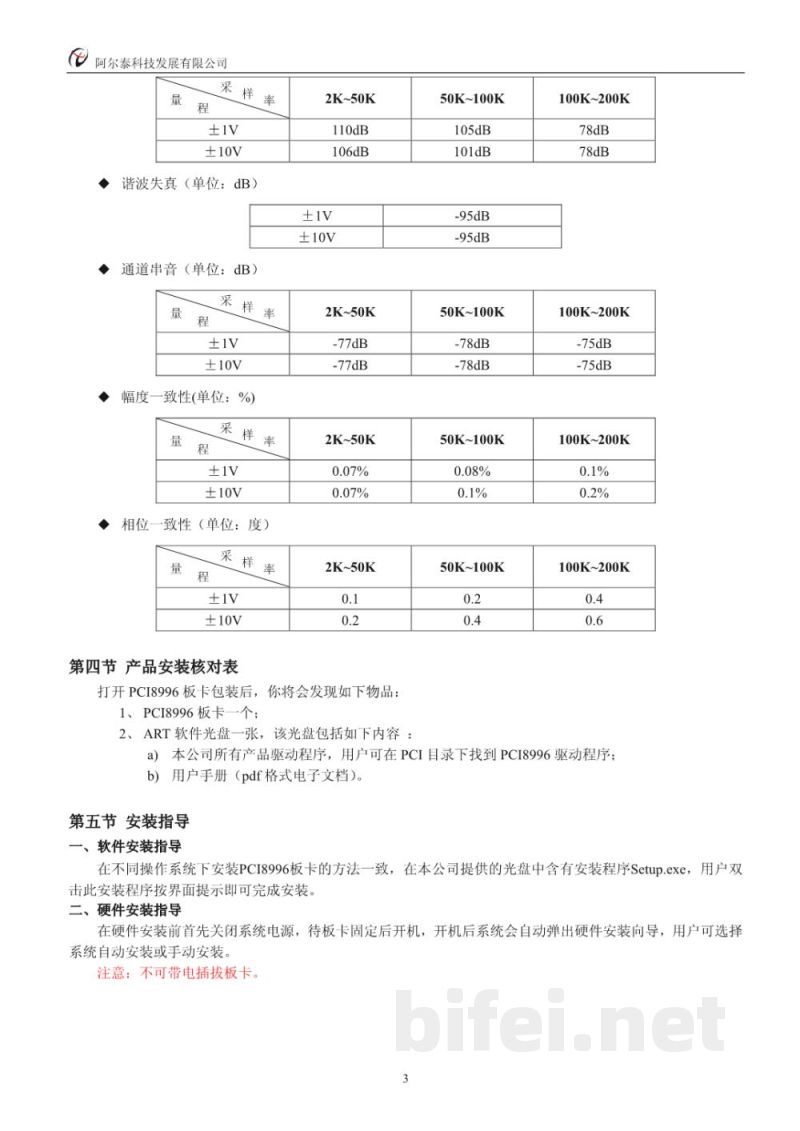

第三节 板卡主要性能指标

动态范围（单位：dB）：
·2KHz～50KHz：±1V为110dB，±10V为106dB
·50KHz～100KHz：±1V为105dB，±10V为101dB
·100KHz～200KHz：±1V为78dB，±10V为78dB

谐波失真（单位：dB）：
·2KHz～50KHz：±1V为-77dB，±10V为-77dB
·50KHz～100KHz：±1V为-78dB，±10V为-78dB
·100KHz～200KHz：±1V为-75dB，±10V为-75dB

幅度一致性（单位：%）：
·2KHz～50KHz：±1V为0.07%，±10V为0.07%
·50KHz～100KHz：±1V为0.08%，±10V为0.10%
·100KHz～200KHz：±1V为0.10%，±10V为0.20%

相位一致性（单位：度）：
·2KHz～50KHz：±1V为0.1°，±10V为0.2°
·50KHz～100KHz：±1V为0.2°，±10V为0.4°
·100KHz～200KHz：原始内容不完整，后续数据缺失。

第四节 产品安装核对表

打开PCI8996板卡包装后，应包含以下物品：

1. PCI8996板卡一块。
2. ART软件光盘一张，包含产品驱动程序及用户手册等资料。

当前OCR内容在此处结束，后续章节需结合后续扫描页面继续整理。
