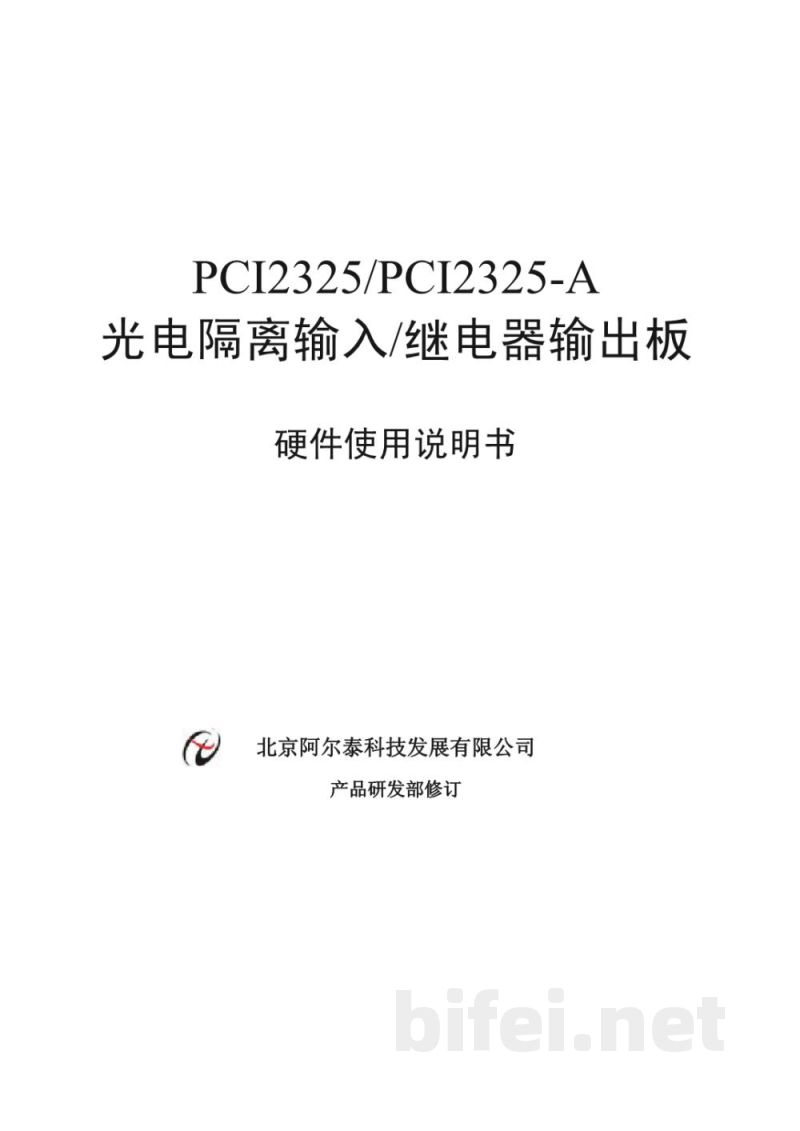

PCI2325/PCI2325-A 光电隔离输入/继电器输出板硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

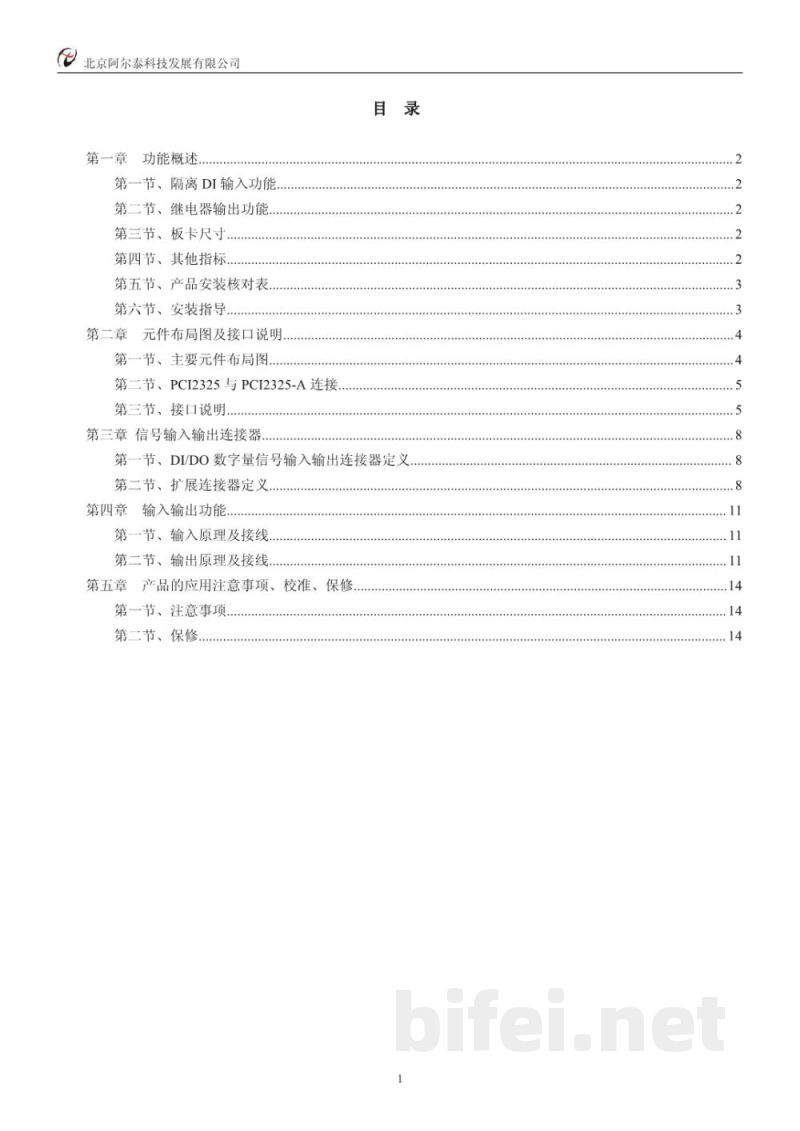

目录
第一章 功能概述
第一节 隔离DI输入功能
第二节 继电器输出功能
第三节 板卡尺寸
第四节 其他指标
第五节 产品安装核对表
第六节 安装指导
第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 PCI2325与PCI2325-A连接
第三节 接口说明
第三章 信号输入输出连接器
第一节 DI/DO数字量信号输入输出连接器定义
第二节 扩展连接器定义
第四章 输入输出功能
第一节 输入原理及接线
第二节 输出原理及接线
第五章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 保修

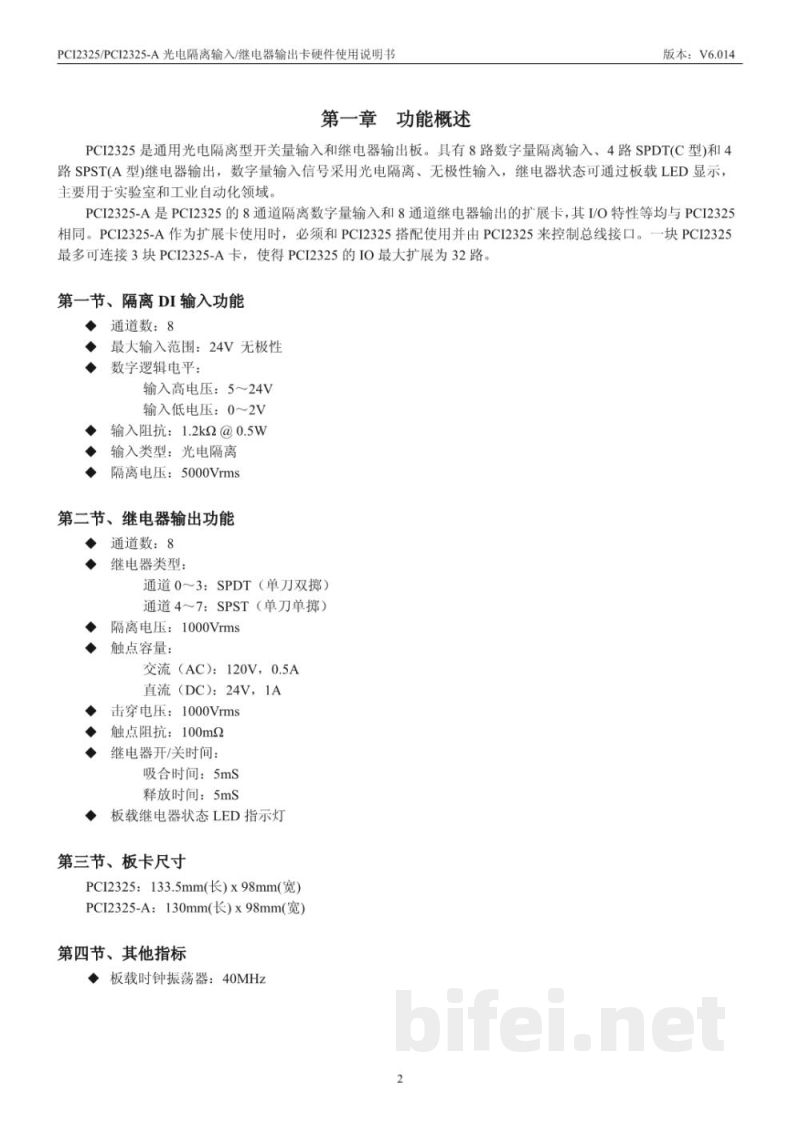

第一章 功能概述
版本:V6.014
PCI2325是一款通用光电隔离型开关量输入和继电器输出板卡,具有8路数字量隔离输入、4路SPDT(C型)继电器输出和4路SPST(A型)继电器输出。数字量输入采用光电隔离设计,支持无极性输入,继电器状态可通过板载LED指示灯显示,主要应用于实验室设备和工业自动化领域。
PCI2325-A是PCI2325的扩展卡,提供8通道隔离数字量输入和8通道继电器输出,其I/O特性与PCI2325相同。PCI2325-A必须与PCI2325配合使用,并由PCI2325负责总线接口控制。一块PCI2325最多可连接3块PCI2325-A扩展卡,使系统I/O总数最大扩展至32路。
第一节 隔离DI输入功能
通道数:8路
最大输入范围:24V无极性
数字逻辑电平:
输入高电压:5~24V
输入低电压:0~2V
输入阻抗:1.2kΩ @ 0.5W
输入类型:光电隔离
隔离电压:5000Vrms
第二节 继电器输出功能
通道数:8路
继电器类型:
通道0~3:SPDT(单刀双掷)
通道4~7:SPST(单刀单掷)
隔离电压:1000Vrms
触点容量:
交流(AC):120V,0.5A
直流(DC):24V,1A
击穿电压:1000Vrms
触点阻抗:100mΩ
继电器开关时间:
吸合时间:5ms
释放时间:5ms
板载继电器状态LED指示灯:支持
第三节 板卡尺寸
PCI2325:133.5mm(长)×98mm(宽)
PCI2325-A:130mm(长)×98mm(宽)
第四节 其他指标
板载时钟振荡器:40MHz

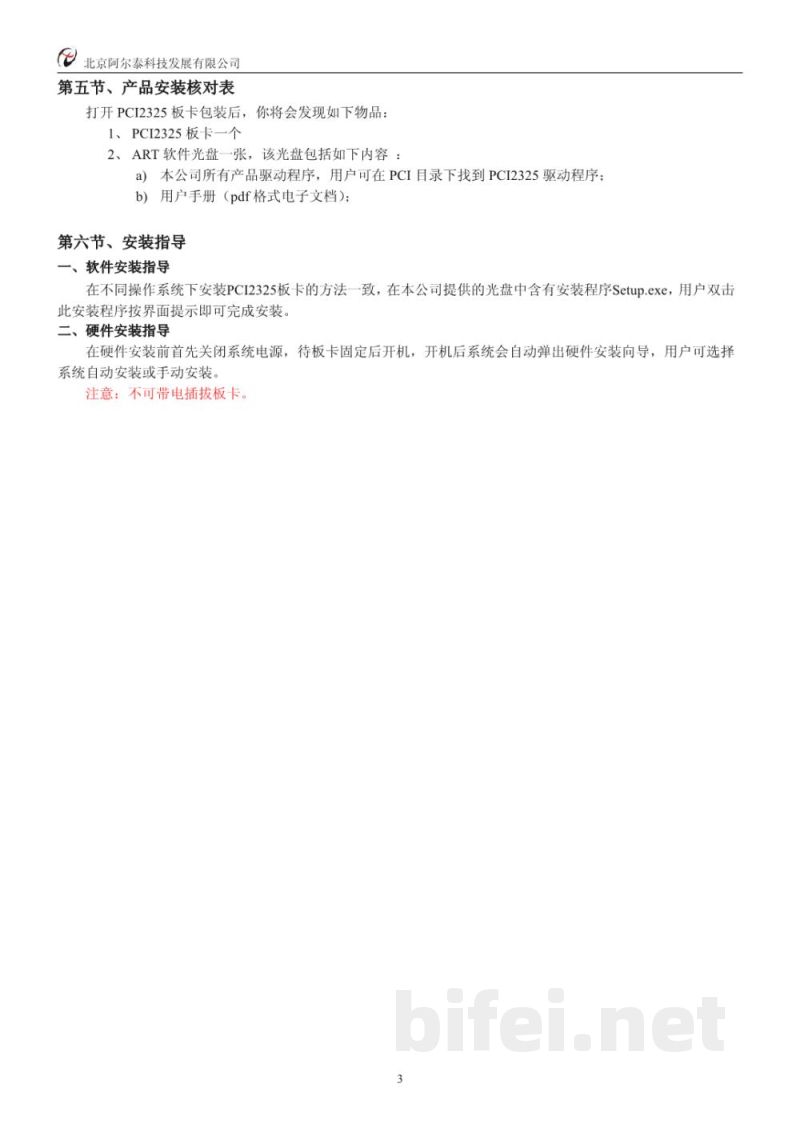

第五节 产品安装核对表
打开PCI2325板卡包装后,应包含以下物品:
1. PCI2325板卡1块。
2. ART软件光盘1张,内容包括:
(1)本公司所有产品驱动程序,用户可在PCI目录下找到PCI2325驱动程序。
(2)用户手册(PDF格式电子文档)。
第六节 安装指导
一、软件安装指导
在不同操作系统下,PCI2325板卡的安装方法一致。随机附带光盘中包含安装程序Setup.exe,用户双击运行安装程序,并按照界面提示即可完成安装。
二、硬件安装指导
安装硬件前,请先关闭系统电源,固定板卡后再开机。系统启动后会自动弹出硬件安装向导,用户可以选择自动安装或手动安装驱动。
注意:严禁带电插拔板卡。
第二章 元件布局图及接口说明

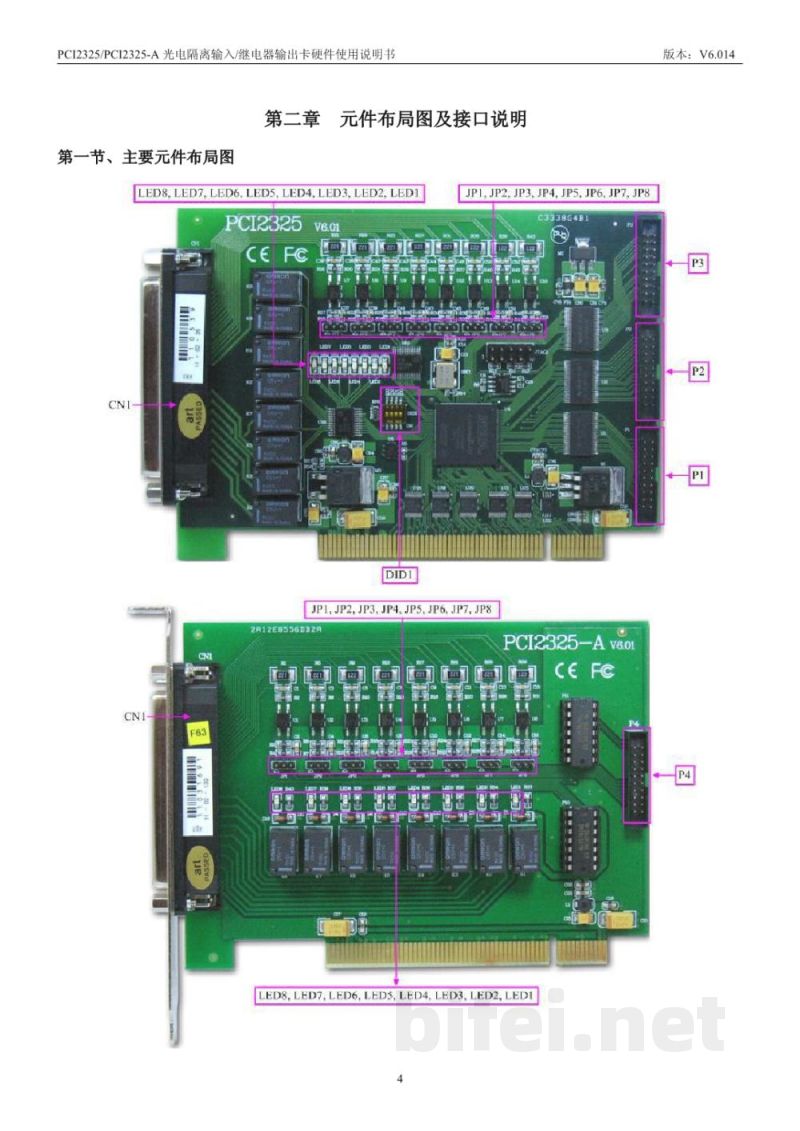

第一节 主要元件布局图
文档包含PCI2325与PCI2325-A板卡元件布局示意图,主要涉及以下部件:
1. LED1~LED8状态指示灯。
2. CN接口连接器。
3. JP1~JP8跳线区域。
4. 扩展连接接口。
后续章节请结合原始硬件图片和电路布局图进行查看。
