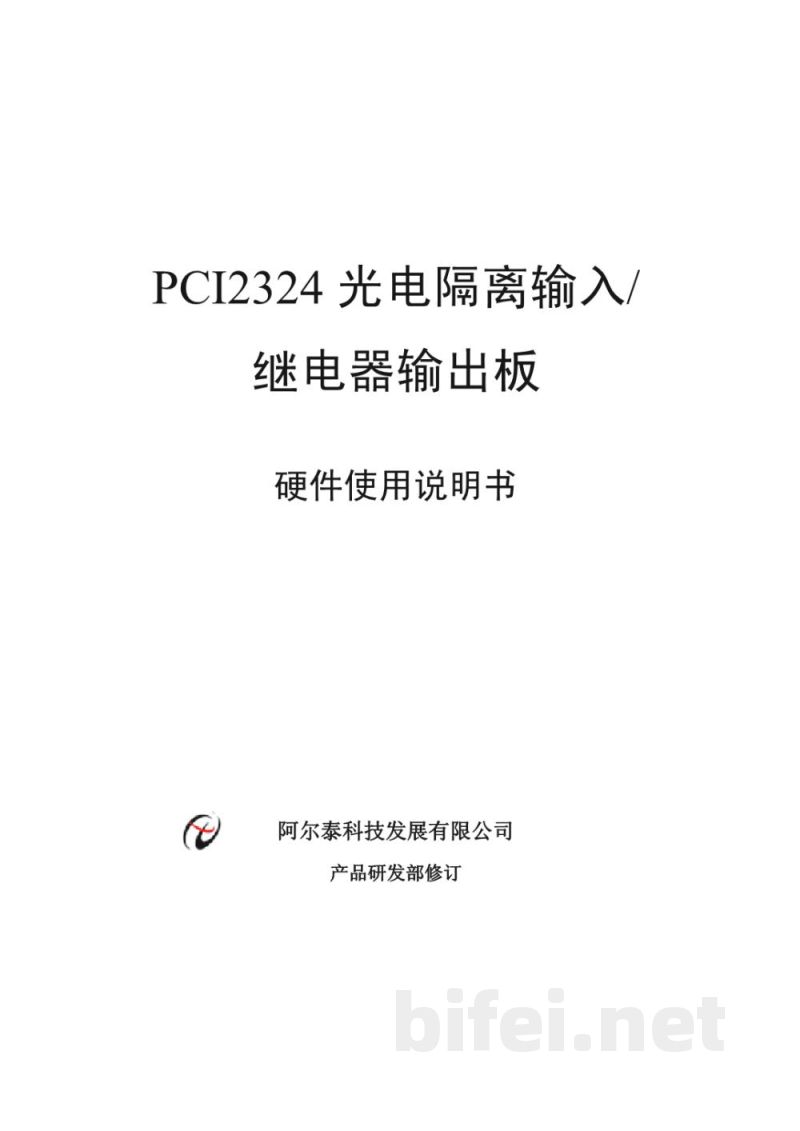

PCI2324 光电隔离输入/继电器输出板硬件使用说明书

北京阿尔泰科技发展有限公司
产品研发部修订

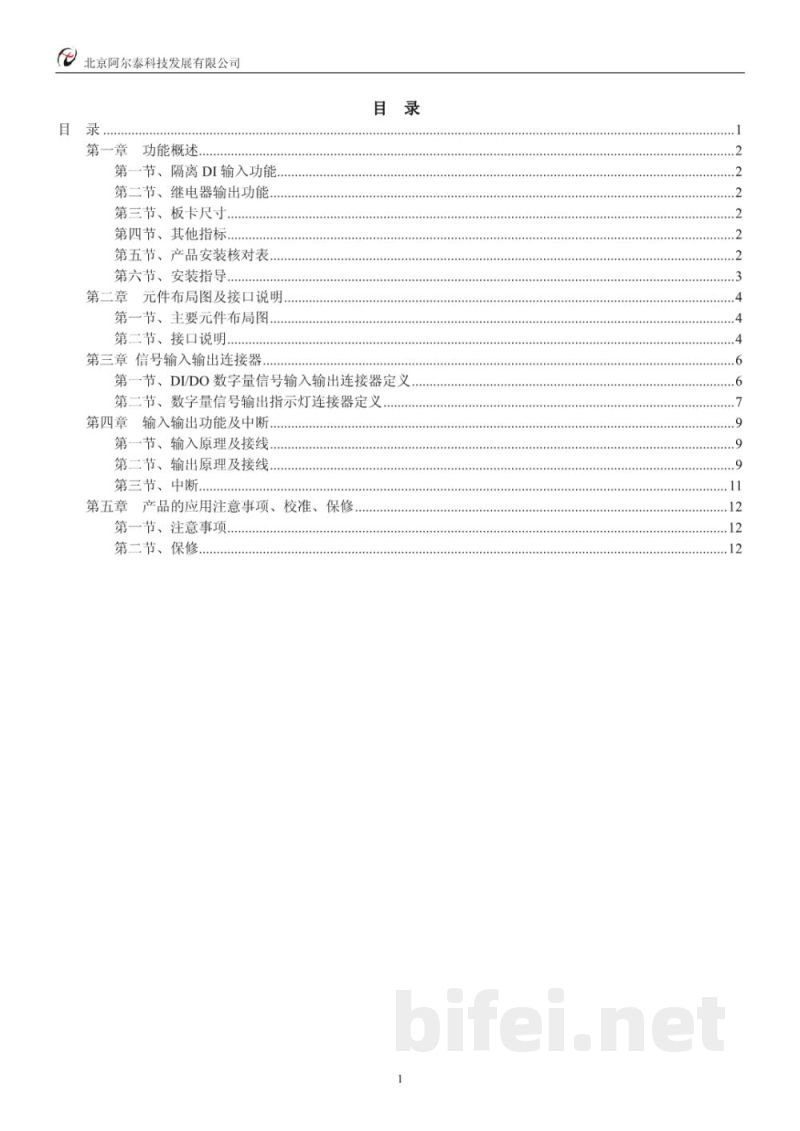

目录

第一章 功能概述
第一节 隔离DI输入功能
第二节 继电器输出功能
第三节 板卡尺寸
第四节 其他指标
第五节 产品安装核对表
第六节 安装指导

第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 接口说明

第三章 信号输入输出连接器
第一节 DI/DO数字量信号输入输出连接器定义
第二节 数字量信号输出指示灯连接器定义

第四章 输入输出功能及中断
第一节 输入原理及接线
第二节 输出原理及接线
第三节 中断

第五章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 保修

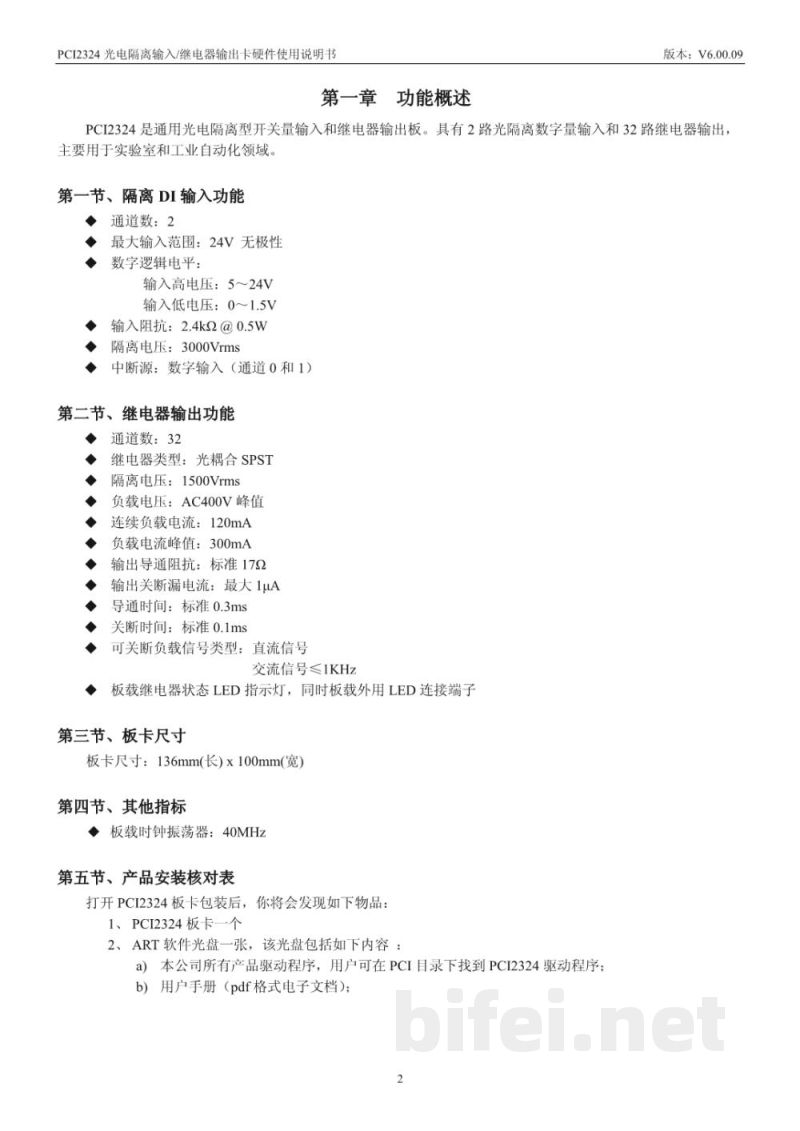

第一章 功能概述

版本：V6.00.09

PCI2324是一款通用光电隔离型开关量输入和继电器输出板卡，具有2路光电隔离数字量输入和32路继电器输出，主要应用于实验室设备及工业自动化领域。

第一节 隔离DI输入功能

通道数：2路
最大输入范围：24V无极性

数字逻辑电平：
输入高电压：5～24V
输入低电压：0～1.5V

输入阻抗：2.4kΩ @ 0.5W

隔离电压：3000Vrms

中断源：数字输入（通道0和通道1）

第二节 继电器输出功能

通道数：32路

继电器类型：光耦合SPST

隔离电压：1500Vrms

负载电压：AC 400V峰值

连续负载电流：120mA

负载电流峰值：300mA

输出导通阻抗：标准17Ω

输出关断漏电流：最大1μA

导通时间：标准0.3ms

关断时间：标准0.1ms

可关断负载信号类型：
直流信号
交流信号（≤1kHz）

板载继电器状态LED指示灯，同时提供外接LED连接端子。

第三节 板卡尺寸

板卡尺寸：136mm（长）×100mm（宽）

第四节 其他指标

板载时钟振荡器：40MHz

第五节 产品安装核对表

打开PCI2324板卡包装后，应包含以下物品：

1. PCI2324板卡1块。
2. ART软件光盘1张，包含以下内容：
（1）本公司所有产品驱动程序，用户可在PCI目录下找到PCI2324驱动程序。
（2）用户手册（PDF格式电子文档）。

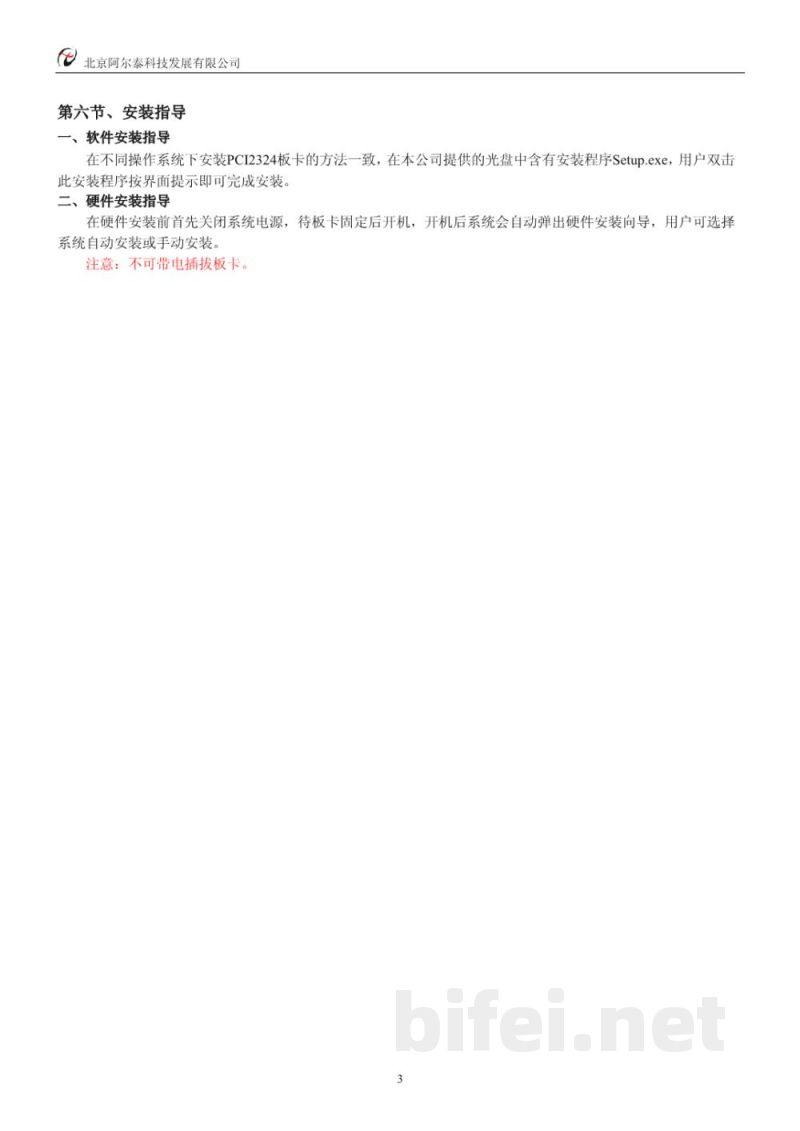

第六节 安装指导

一、软件安装指导

在不同操作系统下，PCI2324板卡安装方法一致。随机附带的光盘中包含安装程序Setup.exe，用户双击运行并按照界面提示即可完成安装。

二、硬件安装指导

在硬件安装前，请先关闭系统电源，待板卡固定完成后再开机。系统启动后会自动弹出硬件安装向导，用户可以选择自动安装或手动安装驱动程序。

注意：严禁带电插拔板卡。

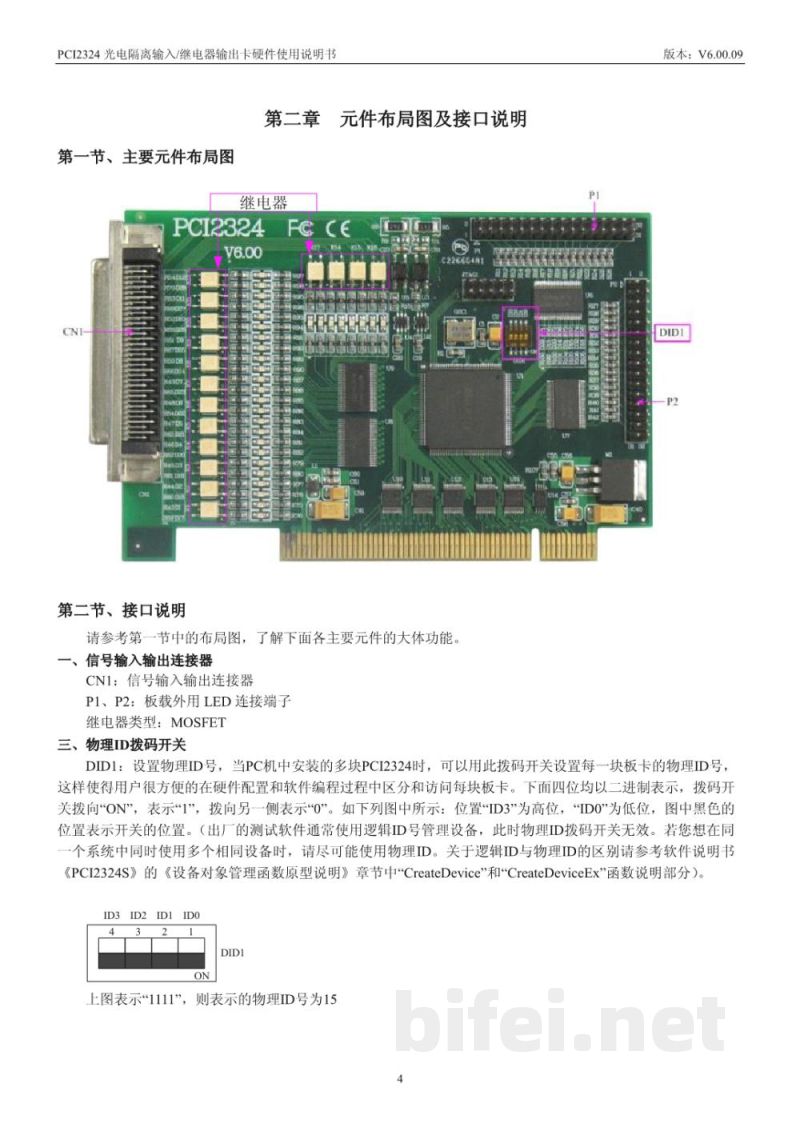

第二章 元件布局图及接口说明

第一节 主要元件布局图

板卡主要包含以下元件：

1. CN1：信号输入输出连接器。
2. P1、P2：板载外接LED连接端子。
3. 继电器输出区域。
4. 物理ID拨码开关区域。

第二节 接口说明

请结合元件布局图了解各主要元件的功能。

一、信号输入输出连接器

CN1：信号输入输出连接器。

二、板载外接LED连接端子

P1、P2：板载外接LED连接端子。

继电器类型：MOSFET。

三、物理ID拨码开关

DID1用于设置物理ID号。当一台PC机同时安装多块PCI2324时，可通过拨码开关设置每块板卡的物理ID，方便用户在硬件配置和软件编程过程中区分和访问不同板卡。

4位拨码均采用二进制表示，拨向“ON”表示“1”，拨向另一侧表示“0”。其中ID3为高位，ID0为低位。

出厂测试软件通常使用逻辑ID管理设备，此时物理ID拨码开关无效。当同一系统中同时使用多个相同设备时，建议优先使用物理ID。逻辑ID与物理ID的区别请参考软件说明书《PCI2324S》中“设备对象管理函数原型说明”章节内CreateDevice和CreateDeviceEx函数说明。

例如：ID3、ID2、ID1、ID0均设置为ON时，二进制值为1111，对应的物理ID号为15。
