PCI2323 光电隔离输入/继电器输出板硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

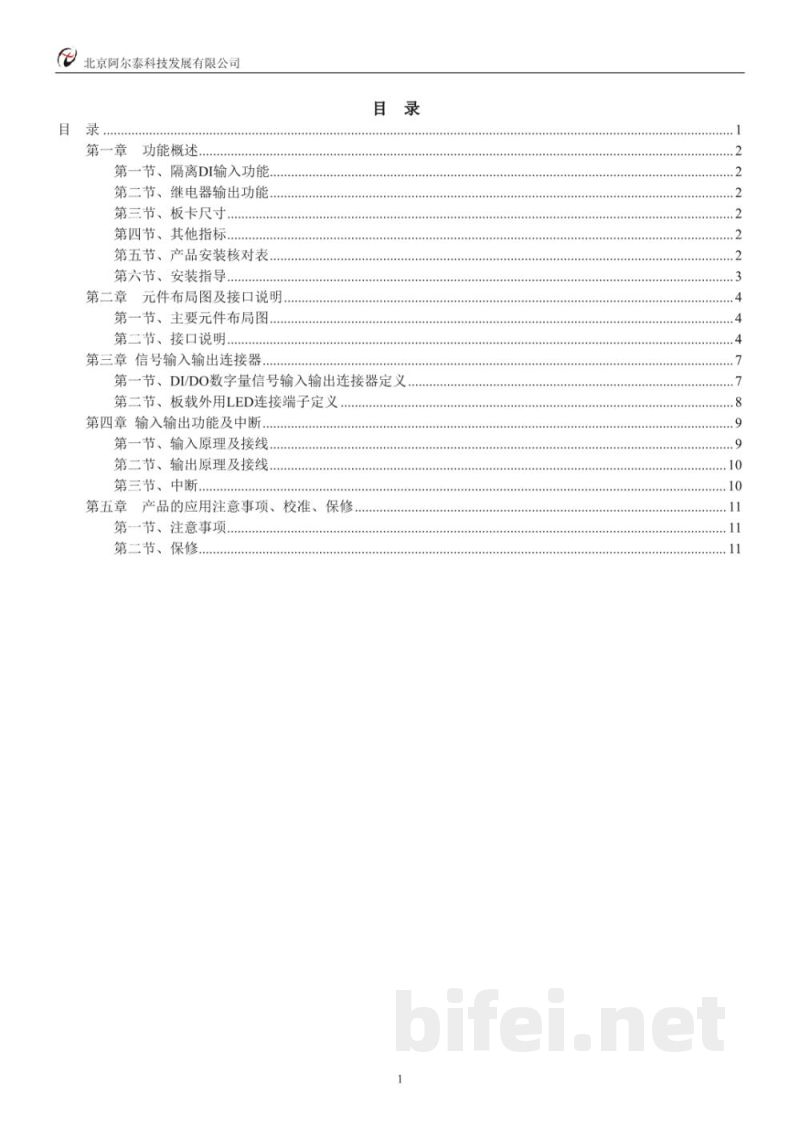

目录
第一章 功能概述
第一节 隔离DI输入功能
第二节 继电器输出功能
第三节 板卡尺寸
第四节 其他指标
第五节 产品安装核对表
第六节 安装指导
第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 接口说明
第三章 信号输入输出连接器
第一节 DI/DO数字量信号输入输出连接器定义
第二节 板载外用LED连接端子定义
第四章 输入输出功能及中断
第一节 输入原理及接线
第二节 输出原理及接线
第三节 中断
第五章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 保修

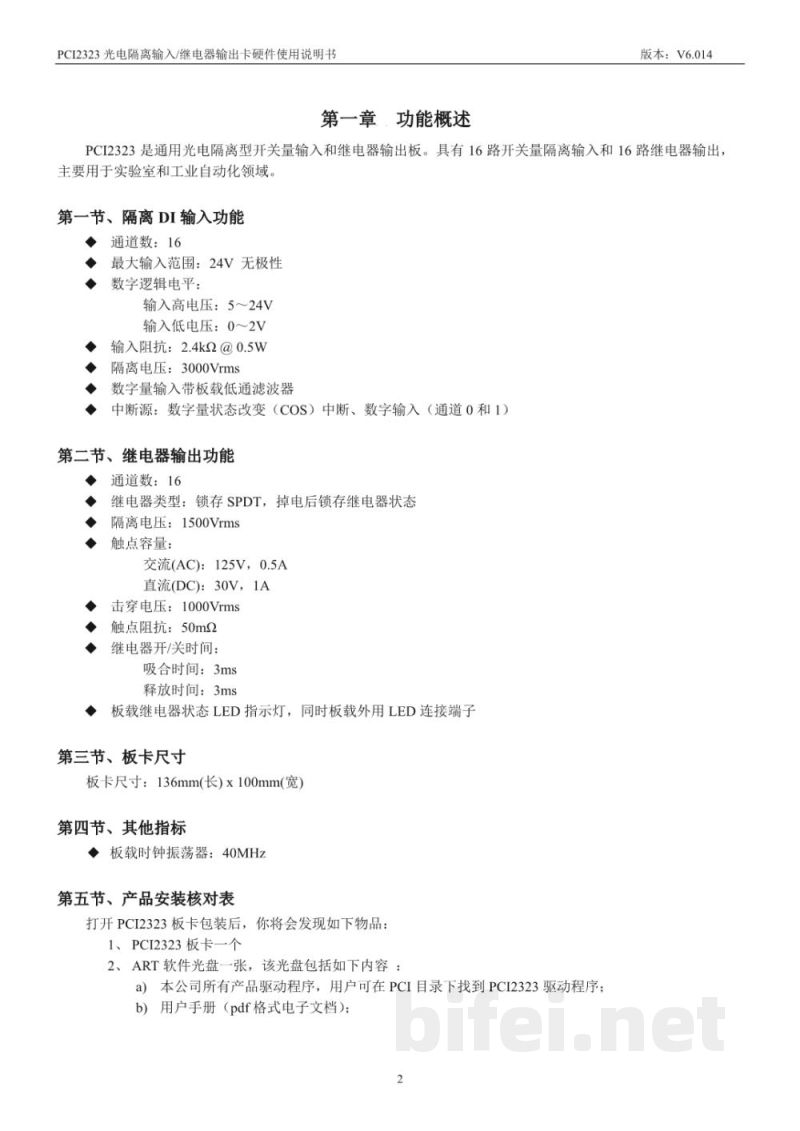

第一章 功能概述
版本:V6.014
PCI2323是一款通用光电隔离型开关量输入和继电器输出板卡,具有16路开关量隔离输入和16路继电器输出,主要应用于实验室设备和工业自动化领域。
第一节 隔离DI输入功能
通道数:16路
最大输入范围:24V无极性
数字逻辑电平:
输入高电压:5~24V
输入低电压:0~2V
输入阻抗:2.4kΩ @ 0.5W
隔离电压:3000Vrms
数字量输入带板载低通滤波器。
中断源:
1. 数字量状态改变(COS)中断。
2. 数字输入中断(通道0和通道1)。
第二节 继电器输出功能
通道数:16路
继电器类型:锁存SPDT(掉电后保持继电器状态)
隔离电压:1500Vrms
触点容量:
交流(AC):125V,0.5A
直流(DC):30V,1A
击穿电压:1000Vrms
触点阻抗:50mΩ
继电器开关时间:
吸合时间:3ms
释放时间:3ms
板载继电器状态LED指示灯,同时提供板载外接LED连接端子。
第三节 板卡尺寸
板卡尺寸:136mm(长)×100mm(宽)
第四节 其他指标
板载时钟振荡器:40MHz
第五节 产品安装核对表
打开PCI2323板卡包装后,应包含以下物品:
1. PCI2323板卡1块。
2. ART软件光盘1张,包含以下内容:
(1)本公司所有产品驱动程序,用户可在PCI目录下找到PCI2323驱动程序。
(2)用户手册(PDF格式电子文档)。

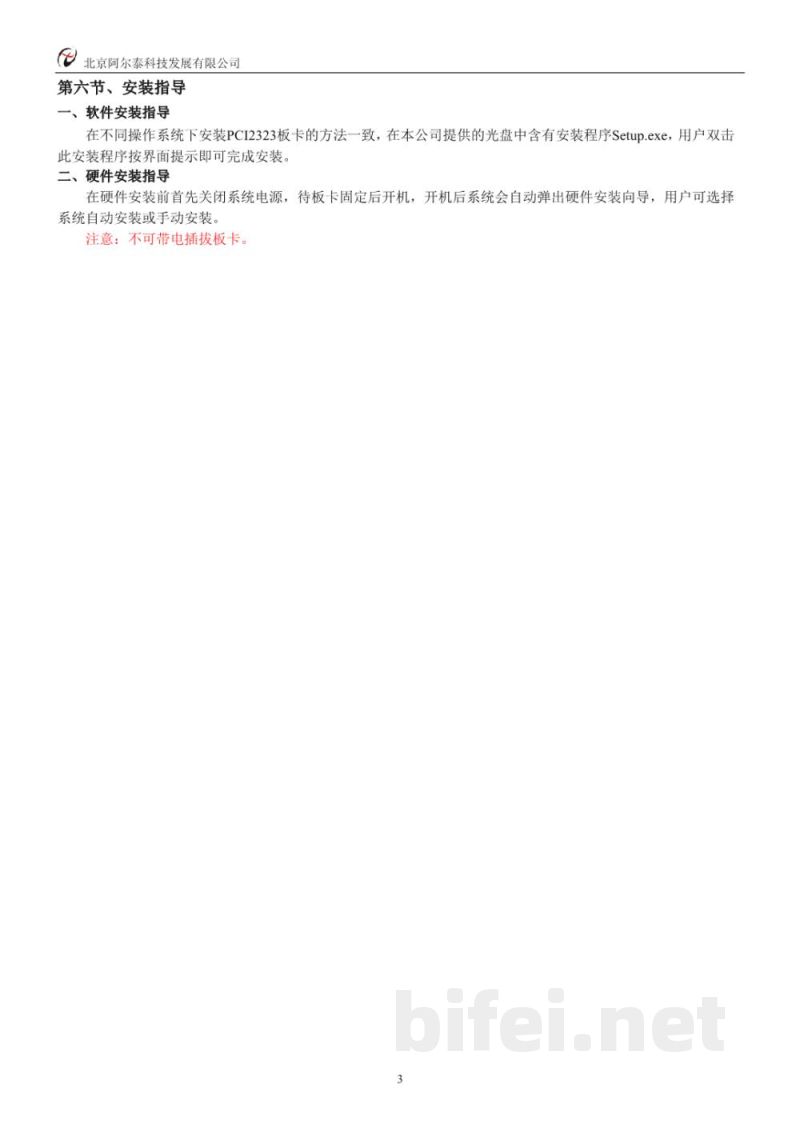

第六节 安装指导
一、软件安装指导
在不同操作系统下,PCI2323板卡安装方法一致。随机附带光盘中包含安装程序Setup.exe,用户双击运行并按照界面提示即可完成安装。
二、硬件安装指导
安装硬件前,请先关闭系统电源,待板卡固定完成后再开机。系统启动后会自动弹出硬件安装向导,用户可以选择自动安装或手动安装驱动程序。
注意:严禁带电插拔板卡。

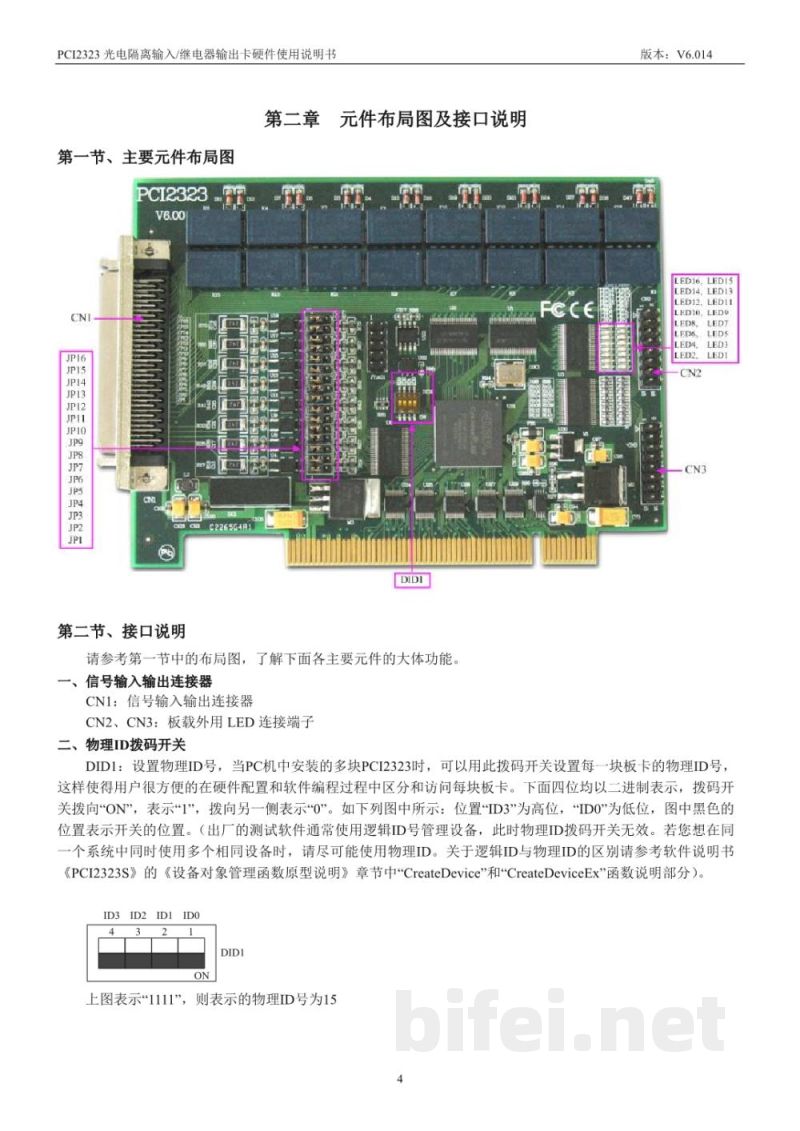

第二章 元件布局图及接口说明
第一节 主要元件布局图
板卡主要包含以下元件区域:
1. CN1:信号输入输出连接器。
2. CN2、CN3:板载外接LED连接端子。
3. JP1~JP16跳线区域。
4. LED状态指示灯区域。
5. DID1物理ID拨码开关。
第二节 接口说明
请结合元件布局图了解各主要元件功能。
一、信号输入输出连接器
CN1:信号输入输出连接器。
二、板载外接LED连接端子
CN2、CN3:板载外接LED连接端子。
三、物理ID拨码开关
DID1用于设置物理ID号。当PC机中同时安装多块PCI2323板卡时,可通过拨码开关设置每块板卡的物理ID,方便用户在硬件配置和软件编程过程中区分和访问不同设备。
4位拨码采用二进制表示,拨向“ON”表示“1”,拨向另一侧表示“0”。其中ID3为高位,ID0为低位。
出厂测试软件通常使用逻辑ID管理设备,此时物理ID拨码开关无效。当系统中同时使用多个相同设备时,建议优先使用物理ID。逻辑ID与物理ID的区别可参考软件说明书《PCI2323S》中“设备对象管理函数原型说明”章节内CreateDevice和CreateDeviceEx函数说明。
例如:ID3、ID2、ID1、ID0全部设置为ON时,二进制值为1111,对应的物理ID号为15。
