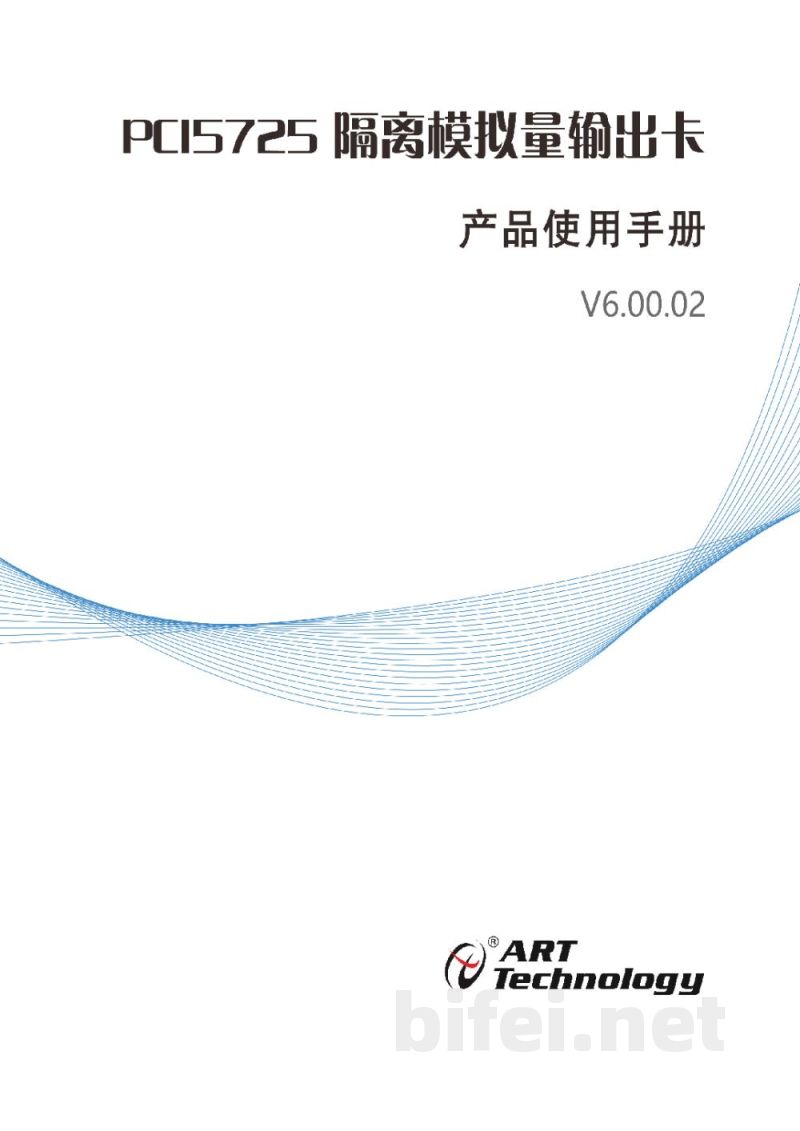

PCI5725 隔离模拟量输出卡

产品使用手册
版本：V6.00.02
ART Technology（阿尔泰科技）

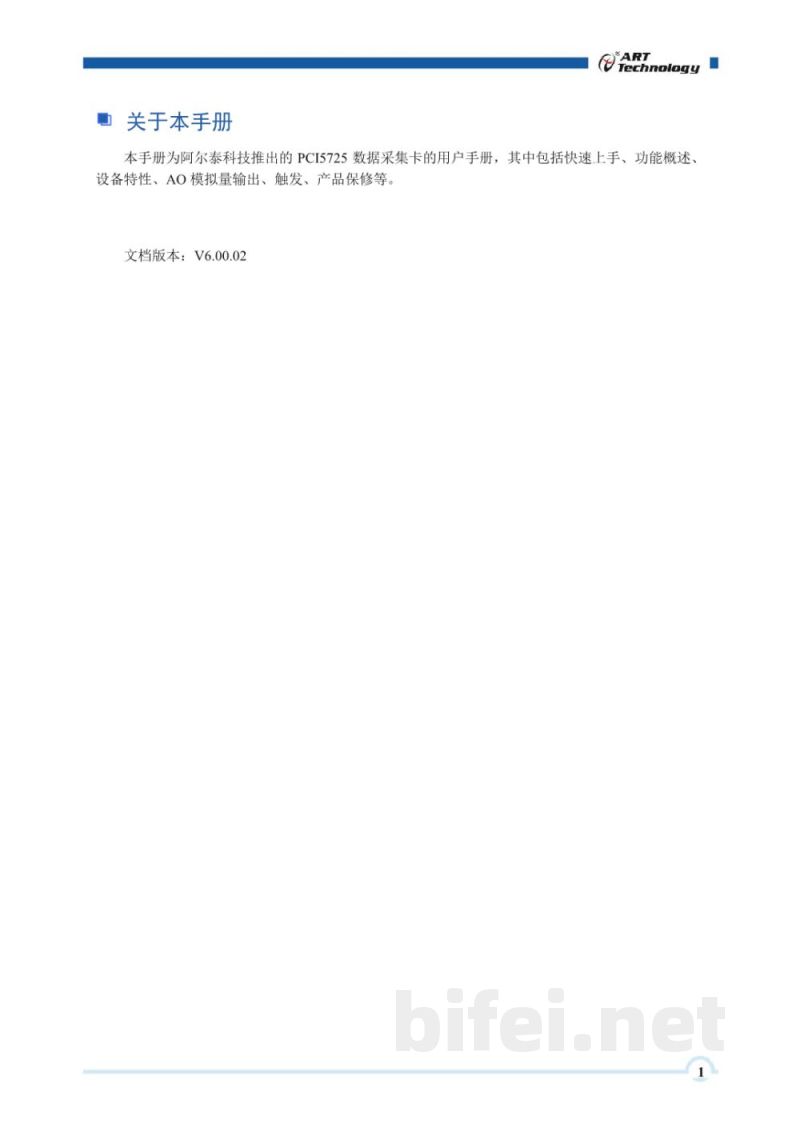

关于本手册

本手册为阿尔泰科技推出的 PCI5725 数据采集卡用户手册，其中包括快速上手、功能概述、设备特性、AO 模拟量输出、触发功能以及产品保修等内容。

文档版本：V6.00.02

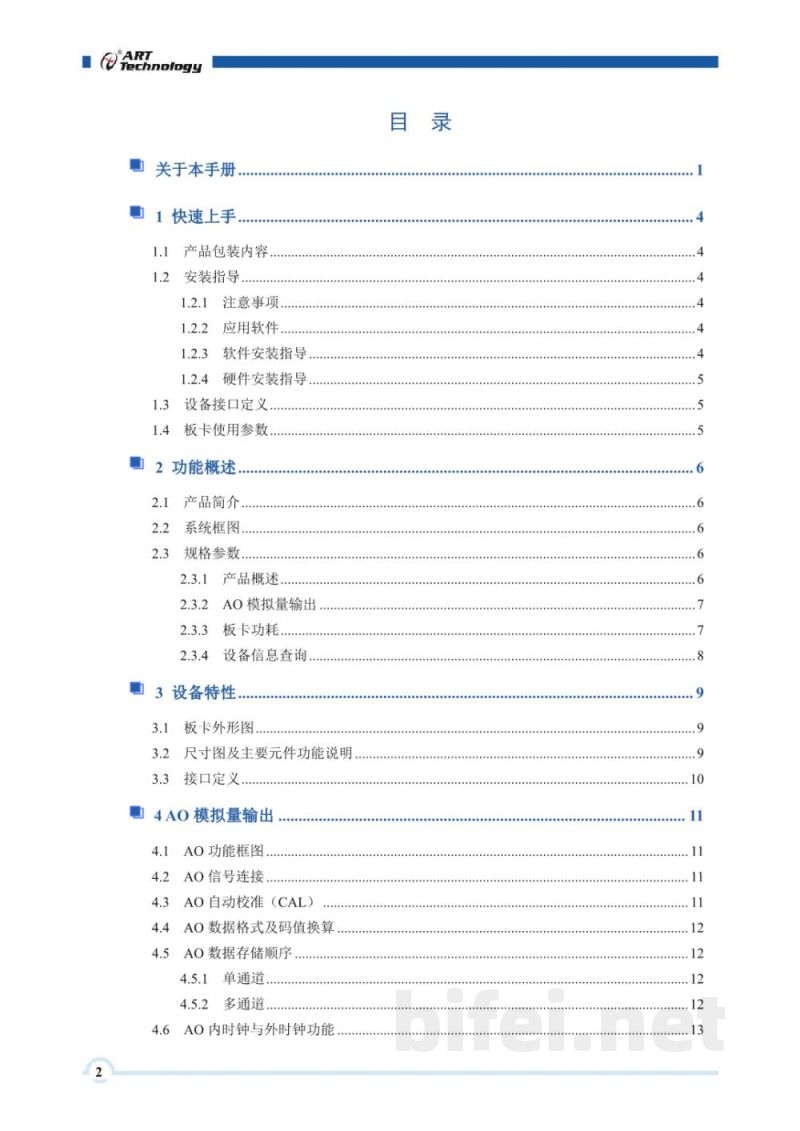

目录

1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数

2 功能概述
2.1 产品简介
2.2 系统框图
2.3 规格参数
2.3.1 产品概述
2.3.2 AO 模拟量输出
2.3.3 设备信息查询
2.3.4 板卡功耗

3 设备特性
3.1 板卡外形图
3.2 尺寸图及主要元件功能说明
3.3 接口定义

4 AO 模拟量输出
4.1 AO 功能框图
4.2 AO 信号连接
4.3 AO 自动校准（CAL）
4.4 AO 数据格式及码值换算
4.5 AO 数据存储顺序
4.5.1 单通道
4.5.2 多通道

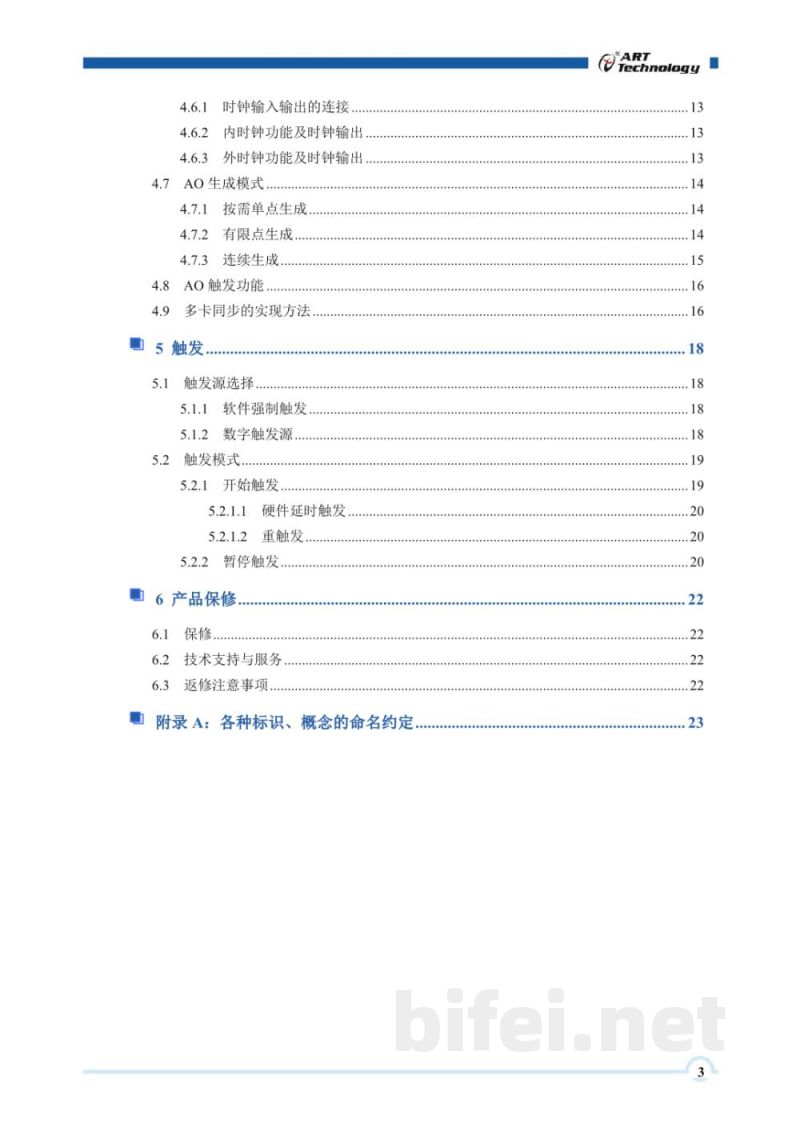

4.6 AO 内时钟与外时钟功能
4.6.1 时钟输入输出的连接
4.6.2 内时钟功能及时钟输出
4.6.3 外时钟功能及时钟输出
4.7 AO 生成模式
4.7.1 按需单点生成
4.7.2 有限点生成
4.7.3 连续生成
4.8 AO 触发功能
4.9 多卡同步的实现方法

5 触发
5.1 触发源选择
5.1.1 软件强制触发
5.1.2 数字触发源
5.2 触发模式
5.2.1 开始触发
5.2.1.1 硬件延时触发
5.2.1.2 重触发
5.2.2 暂停触发

6 产品保修
6.1 保修
6.2 技术支持与服务
6.3 返修注意事项

附录 A：各种标识、概念的命名约定

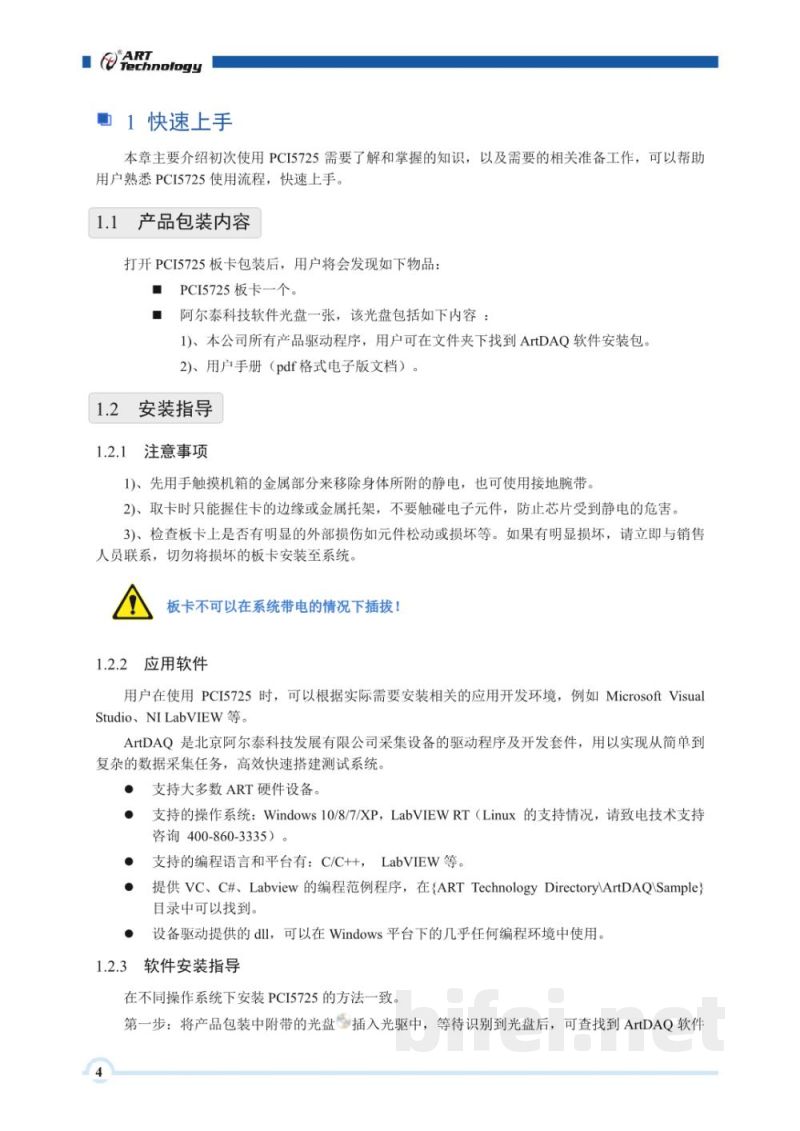

1 快速上手

本章主要介绍初次使用 PCI5725 需要了解和掌握的知识，以及需要的相关准备工作，可以帮助用户熟悉 PCI5725 的使用流程并快速上手。

1.1 产品包装内容

打开 PCI5725 板卡包装后，用户将会发现如下物品：

· PCI5725 板卡一块。

· 阿尔泰科技软件光盘一张，该光盘包括如下内容：
1）本公司所有产品驱动程序，用户可在相应文件夹下找到 ArtDAQ 软件安装包。
2）用户手册（PDF 格式电子版文档）。

1.2 安装指导

1.2.1 注意事项

1）先用手触摸机箱的金属部分，移除身体所附带的静电，也可使用接地腕带。

2）取卡时只能握住卡的边缘或金属托架，不要触碰电子元件，防止芯片受到静电损害。

3）检查板卡上是否有明显的外部损伤，例如元件松动或损坏等。如果发现明显损坏，请立即与销售人员联系，切勿将损坏的板卡安装到系统中。

注意：板卡不可以在系统带电的情况下插拔。

1.2.2 应用软件

用户在使用 PCI5725 时，可以根据实际需要安装相关的应用开发环境，例如 Microsoft Visual Studio、NI LabVIEW 等。

ArtDAQ 是北京阿尔泰科技发展有限公司采集设备的驱动程序及开发套件，用于实现从简单到复杂的数据采集任务，可高效快速搭建测试系统，并支持大多数 ART 硬件设备。

支持的操作系统：Windows 10、Windows 8、Windows 7、Windows XP，以及 LabVIEW RT（Linux 的支持情况请联系技术支持咨询：400-860-3335）。

支持的编程语言和平台包括：C/C++、LabVIEW 等。

提供 VC、C#、LabVIEW 的编程范例程序，可在 ART Technology Directory/ArtDAQ/Sample 目录中找到。

设备驱动提供的 DLL 文件可以在 Windows 平台下几乎所有编程环境中使用。

1.2.3 软件安装指导

在不同操作系统下安装 PCI5725 的方法基本一致。第一步，将产品包装中附带的光盘插入光驱，等待系统识别后，即可查找到 ArtDAQ 软件进行安装。
