使用说明书-北京阿尔泰 PCI8100 任意波形发生器

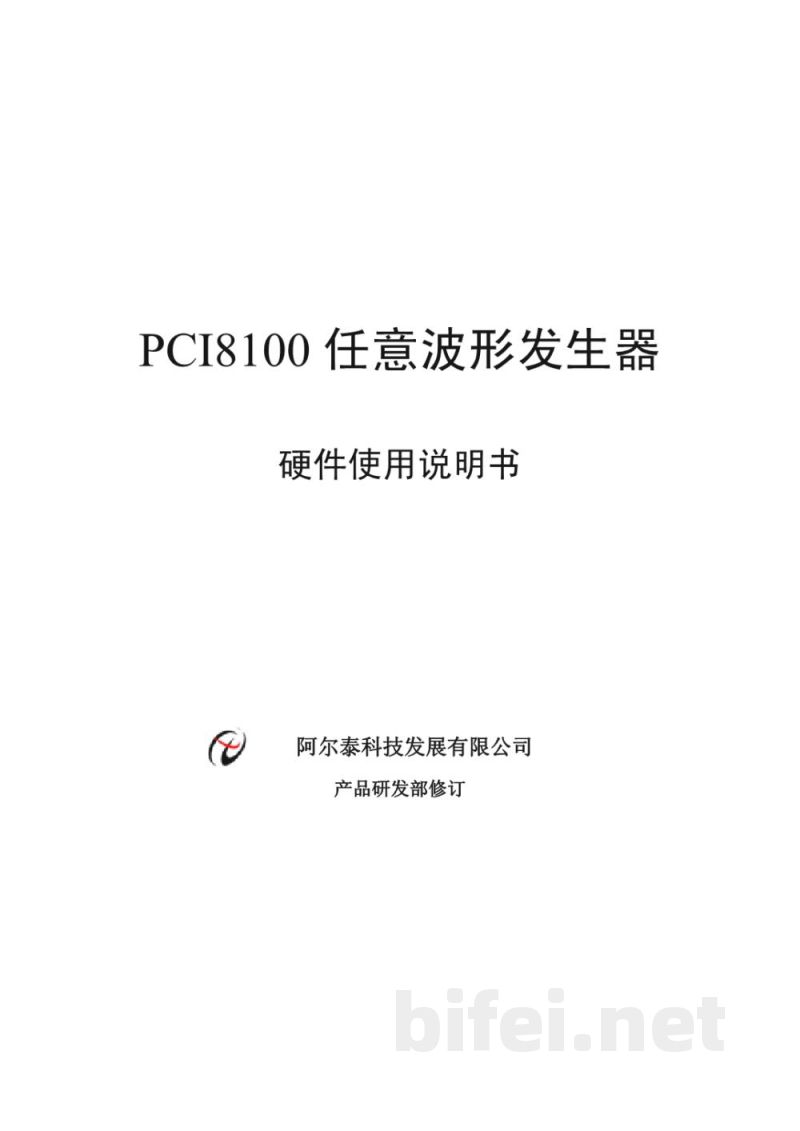

PCI8100 任意波形发生器

硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订

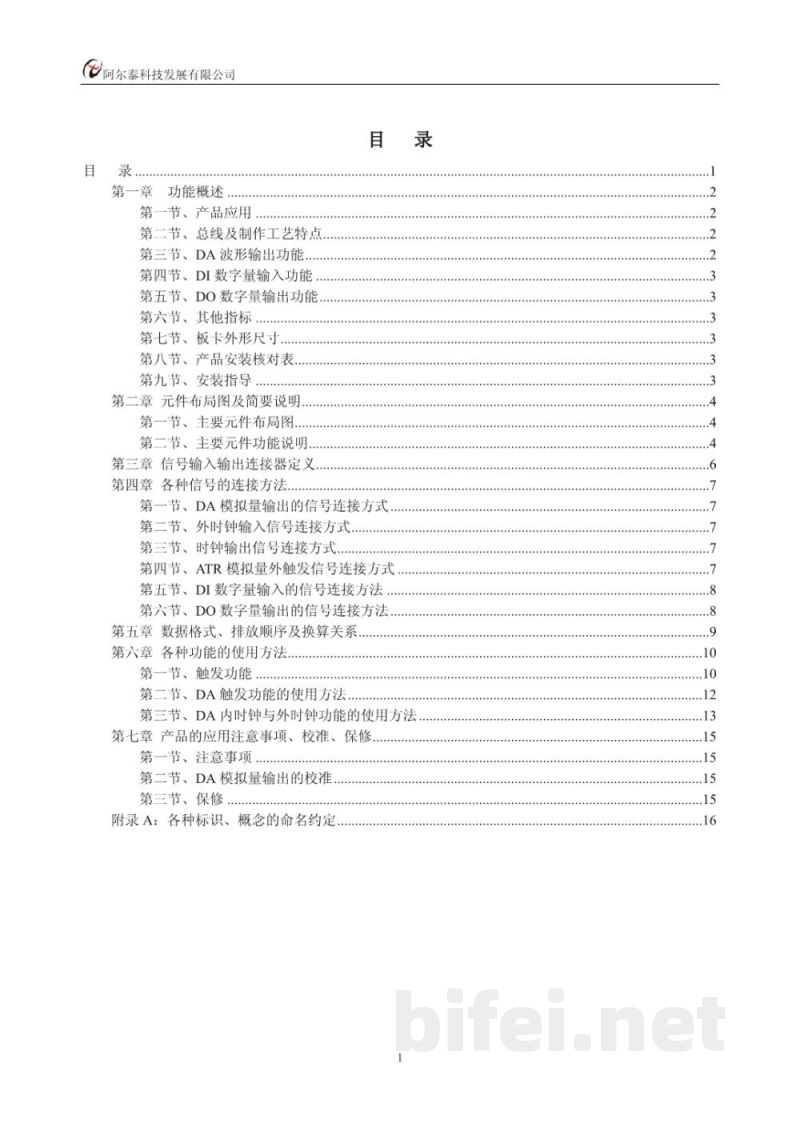

目录

第一章 功能概述
第一节 产品应用
第二节 总线及制作工艺特点
第三节 DA 波形输出功能
第四节 DI 数字量输入功能
第五节 DO 数字量输出功能
第六节 其他指标
第七节 板卡外形尺寸
第八节 产品安装核对表
第九节 安装指导

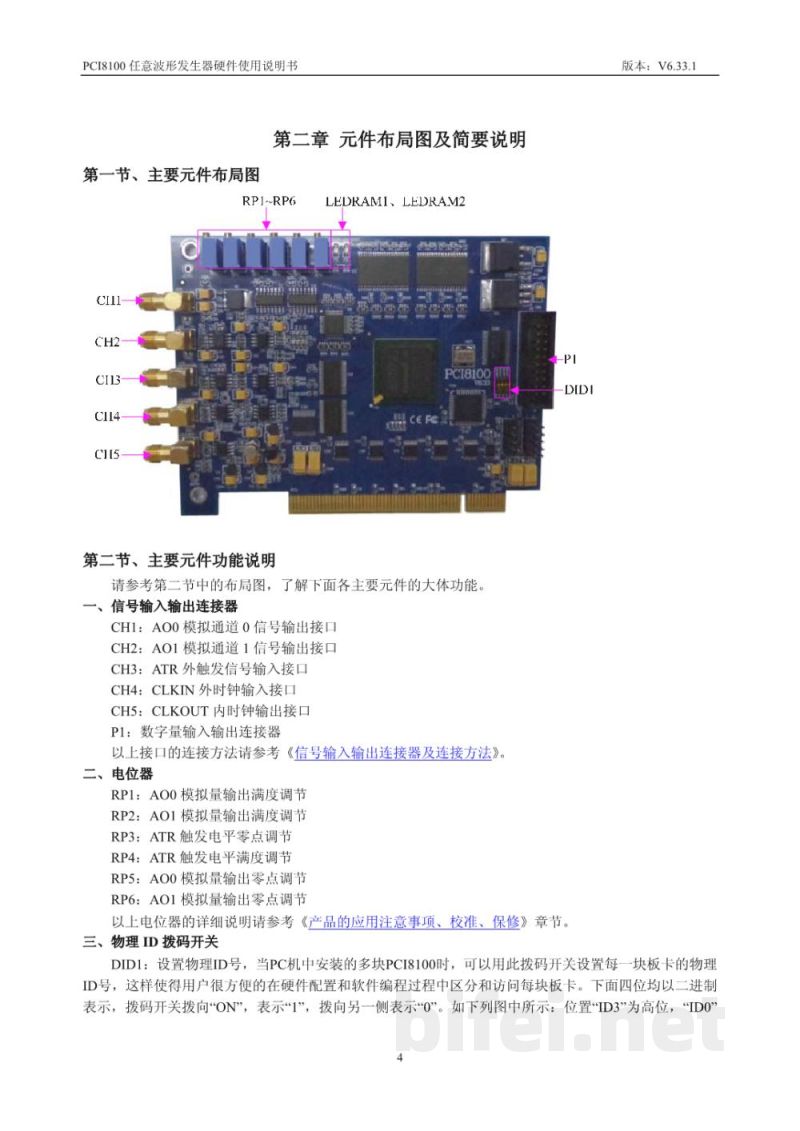

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明

第三章 信号输入输出连接器定义

第四章 各种信号连接方法
第一节 DA 模拟量输出信号连接方式
第二节 外时钟输入信号连接方式
第三节 时钟输出信号连接方式
第四节 ATR 模拟量外触发信号连接方式
第五节 DI 数字量输入信号连接方法
第六节 DO 数字量输出信号连接方法

第五章 数据格式、排放顺序及换算关系

第六章 各种功能的使用方法
第一节 触发功能
第二节 DA 触发功能的使用方法
第三节 DA 内时钟与外时钟功能的使用方法

第七章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 DA 模拟量输出校准
第三节 保修

附录A 各种标识、概念的命名约定

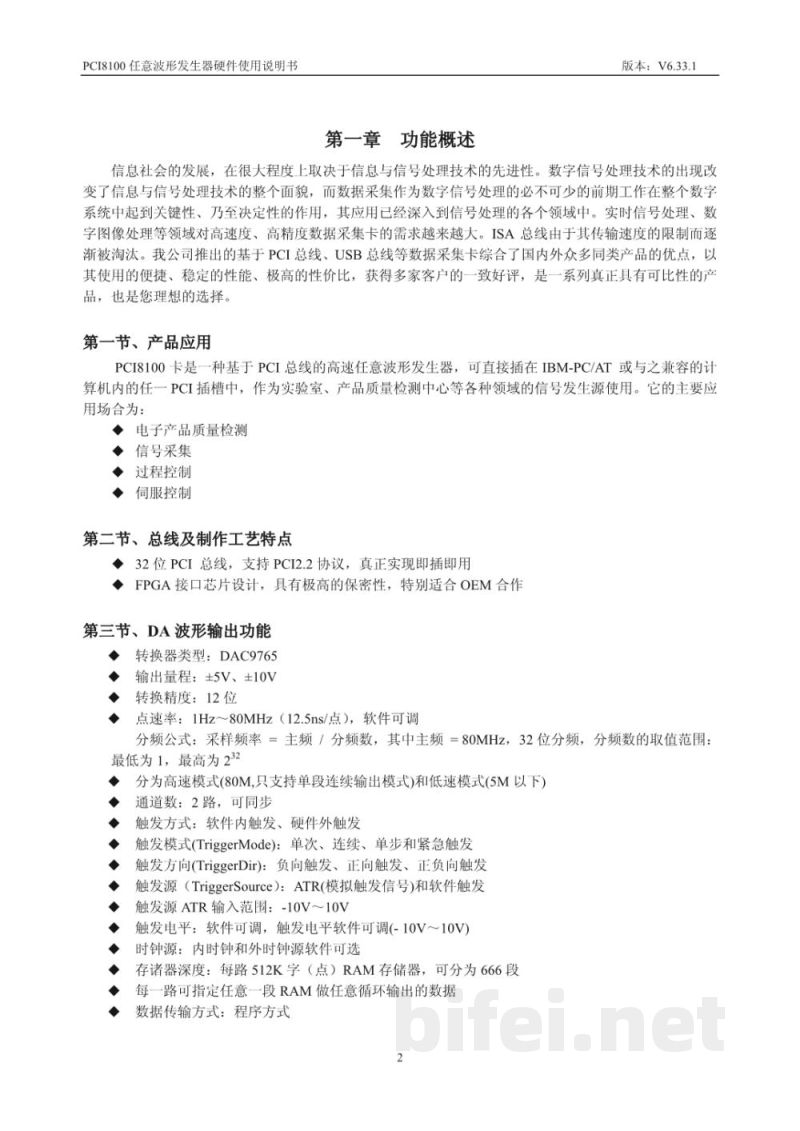

第一章 功能概述

随着信息社会的发展，信息与信号处理技术不断进步。数字信号处理技术推动了整个信号处理领域的发展，而数据采集作为前期关键环节，在实时信号处理、数字图像处理等领域具有重要作用。随着应用需求增长，对高速、高精度数据采集及信号发生设备的需求不断提升。

本公司推出基于 PCI、USB 等总线的数据采集卡及信号发生设备，结合国内外同类产品优势，具有使用便捷、性能稳定、性价比高等特点，是可靠的工业级解决方案。

第一节 产品应用

PCI8100 卡是一种基于 PCI 总线的高速任意波形发生器，可直接插入 IBM-PC/AT 或兼容计算机的 PCI 插槽中，作为实验室、产品质量检测中心等场景的信号发生源使用。主要应用包括：
电子产品质量检测
信号采集
过程控制
伺服控制

第二节 总线及制作工艺特点

32位 PCI 总线，支持 PCI 2.2 协议，支持即插即用。采用 FPGA 接口芯片设计，具有较高保密性，适用于 OEM 合作。

第三节 DA 波形输出功能

转换器类型：DAC9765
输出量程：±5V、±10V
转换精度：12位
点速率：1Hz～80MHz（12.5ns/点），软件可调
分频公式：采样频率=主频/分频数（主频80MHz，32位分频，分频范围1～2^32）
支持高速模式（80M，仅单段连续输出）与低速模式（5M以下）
通道数：2路，可同步输出
触发方式：软件内触发、硬件外触发
触发模式：单次、连续、单步、紧急触发
触发方向：负向、正向、正负向触发
触发源：ATR模拟触发与软件触发
ATR输入范围：-10V～10V
触发电平：软件可调（-10V～10V）
时钟源：内时钟与外时钟可选
存储深度：每路512K点RAM，可分666段循环输出
数据传输方式：程序方式
系统测量精度：0.1%
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

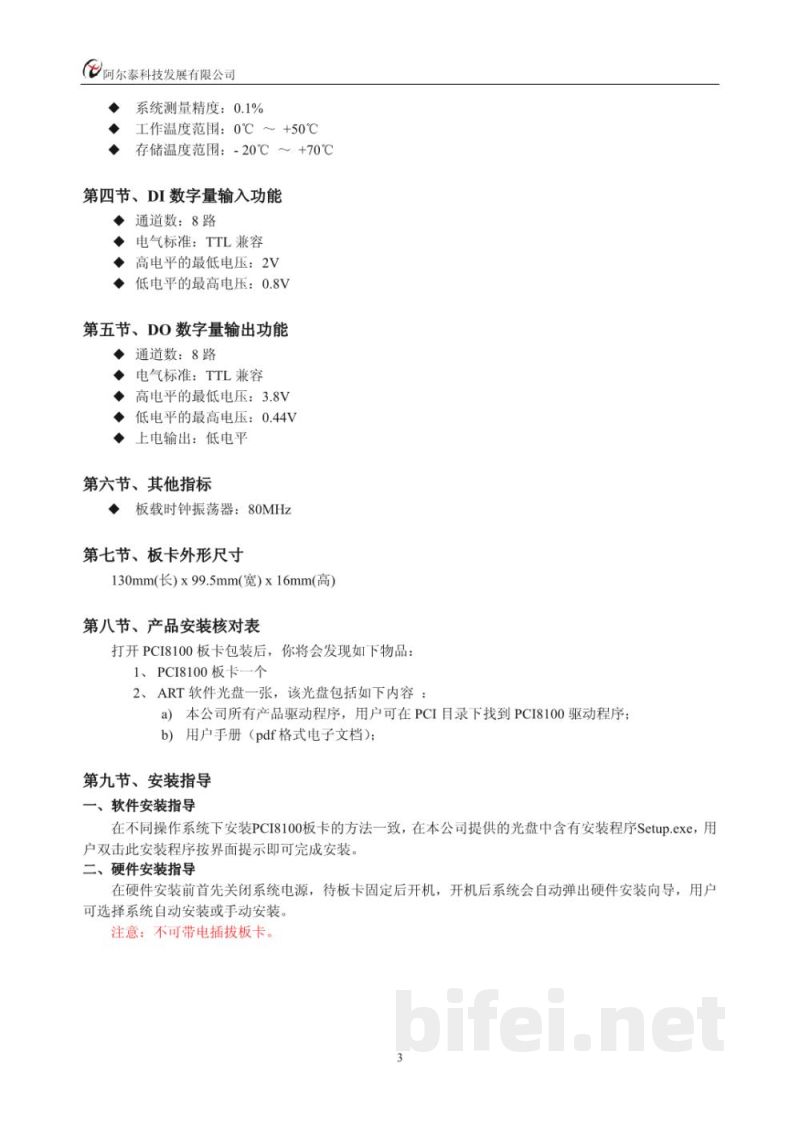

第四节 DI 数字量输入功能

通道数：8路
电气标准：TTL兼容
高电平最低电压：2V
低电平最高电压：0.8V

第五节 DO 数字量输出功能

通道数：8路
电气标准：TTL兼容
高电平最低电压：3.8V
低电平最高电压：0.44V
上电输出：低电平

第六节 其他指标

板载时钟振荡器：80MHz

第七节 板卡外形尺寸

130mm（长）×99.5mm（宽）×16mm（高）

第八节 产品安装核对表

打开 PCI8100 板卡包装后应包含：
1）PCI8100 板卡一块
2）ART 软件光盘一张（含驱动程序与用户手册PDF）

第九节 安装指导

软件安装指导：在不同操作系统下按安装程序进行安装。
