使用说明书-北京阿尔泰 PCIe8622 数据采集卡

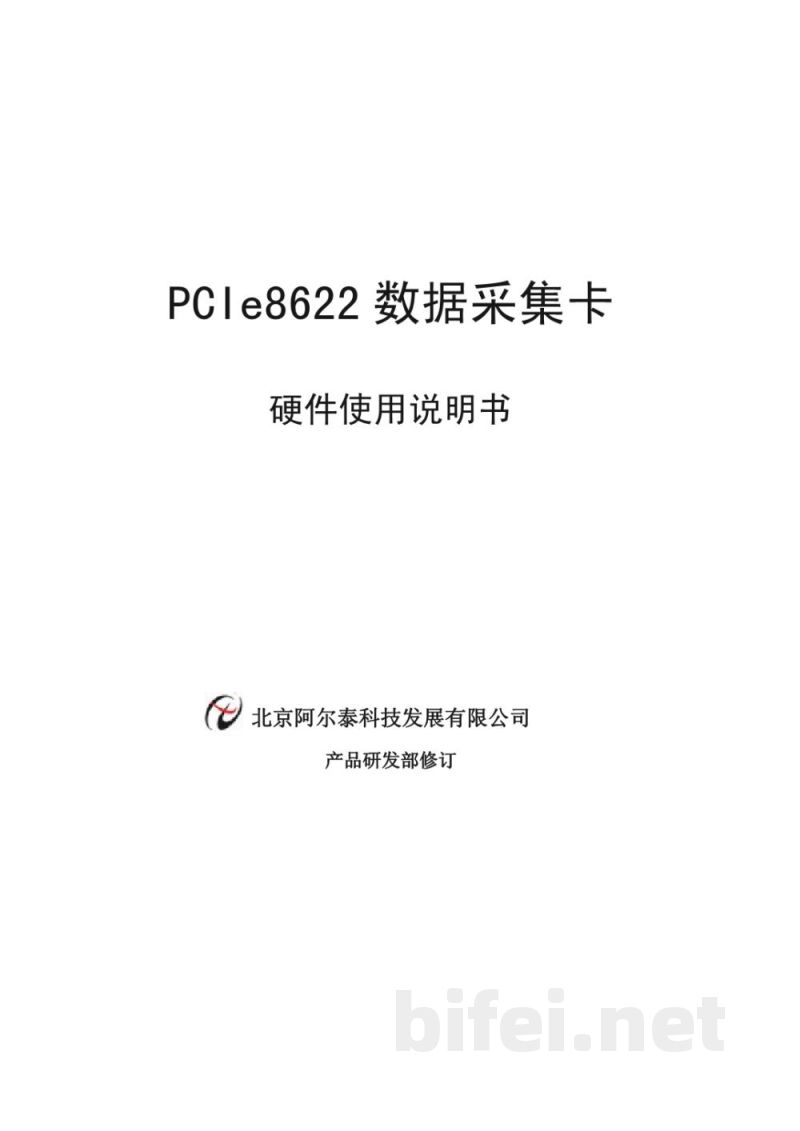

PCIe8622数据采集卡 硬件使用说明书
产品研发部修订

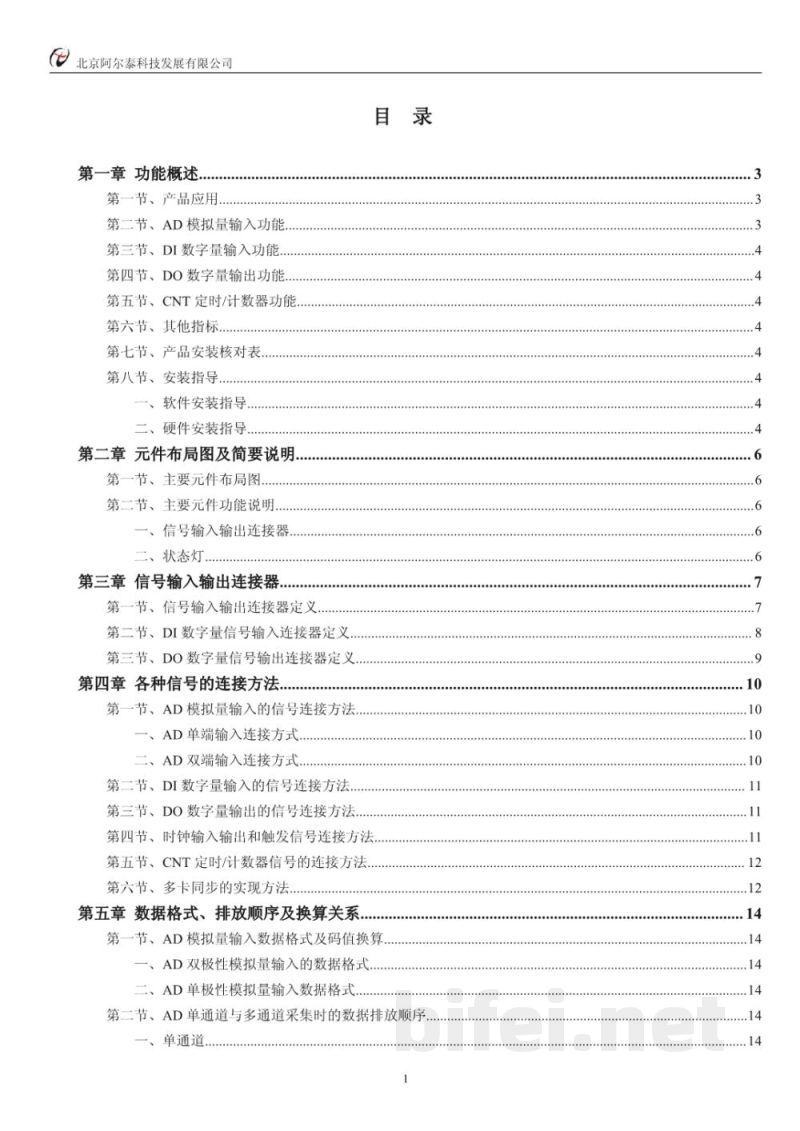

第一章 功能概述
第一节 产品应用

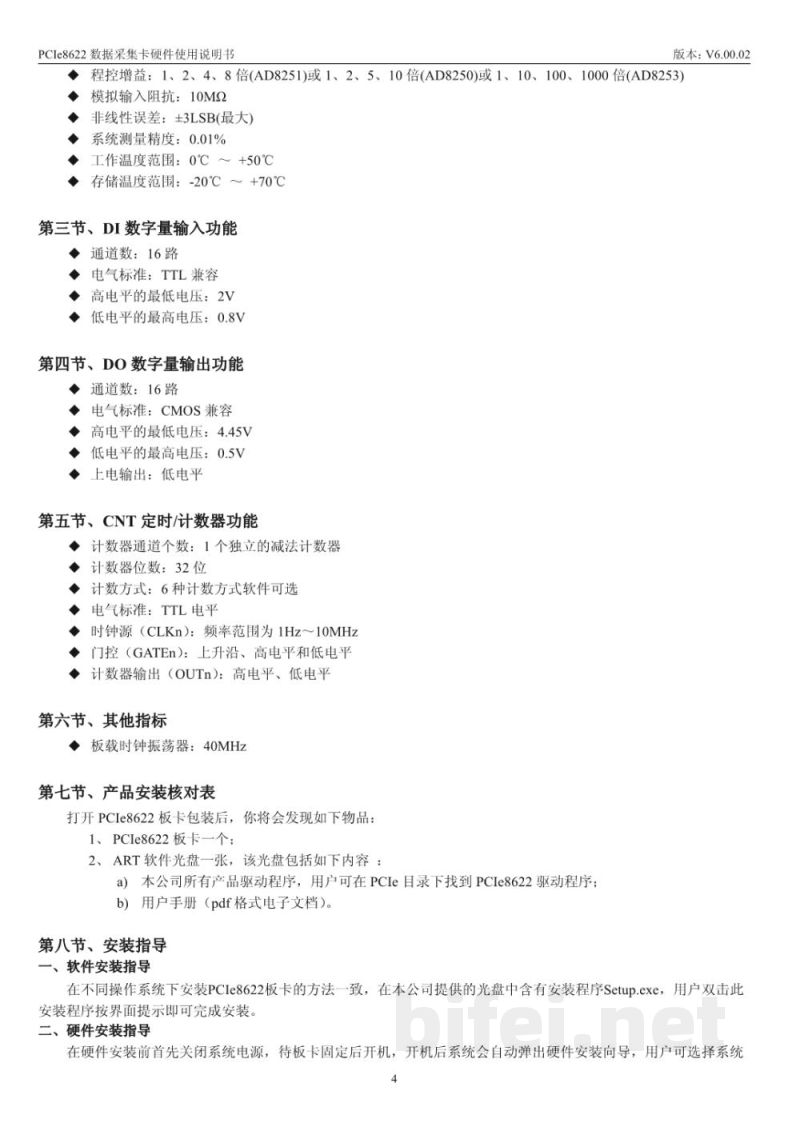

第二节 AD模拟量输入功能
第三节 DI数字量输入功能
第四节 DO数字量输出功能
第五节 CNT定时/计数器功能
第六节 其他指标
第七节 产品安装核对表
第八节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 状态灯

第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义

第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
一 AD单端输入连接方式
二 AD双端输入连接方式
第二节 DI数字量输入信号连接方法
第三节 DO数字量输出信号连接方法
第四节 时钟输入输出和触发信号连接方法
第五节 CNT定时/计数器信号连接方法
第六节 多卡同步实现方法

第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一 AD双极性模拟量输入数据格式
二 AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集数据排放顺序
一 单通道
二 多通道

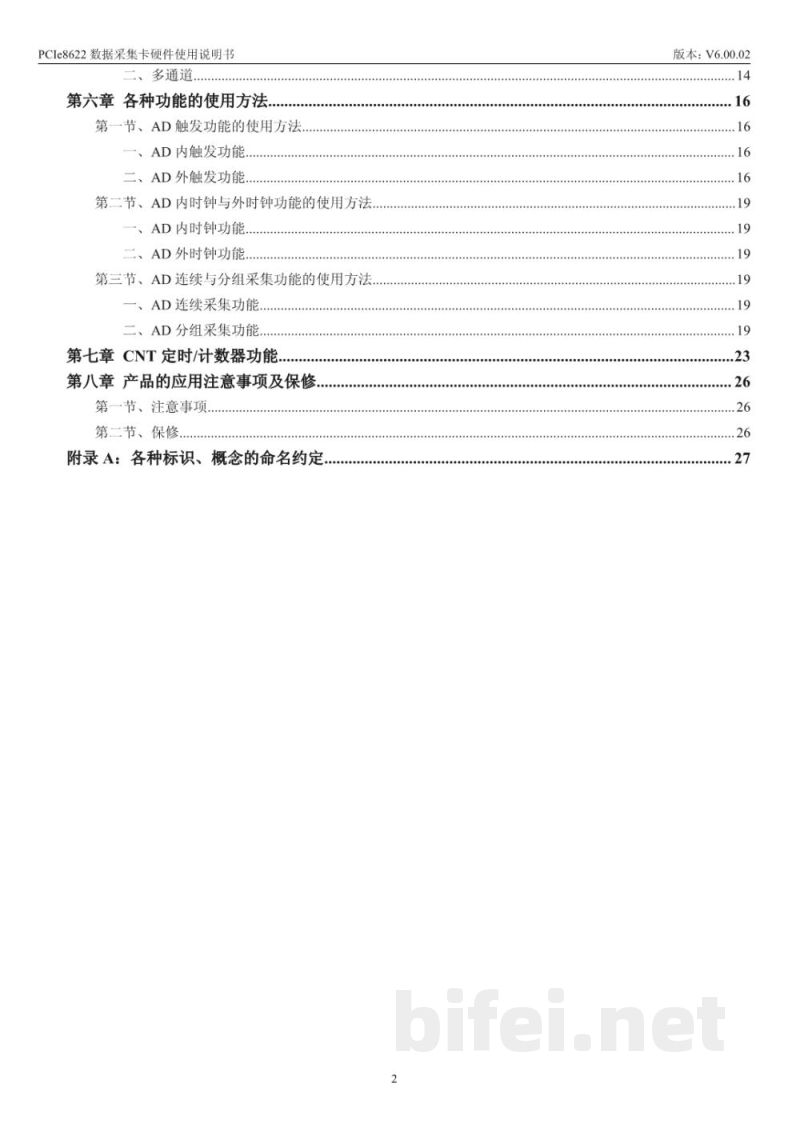

第六章 各种功能的使用方法
第一节 AD触发功能使用方法
一 AD内触发功能
二 AD外触发功能
第二节 AD内外时钟功能使用方法
一 AD内时钟功能
二 AD外时钟功能
第三节 AD连续与分组采集功能
一 AD连续采集功能
二 AD分组采集功能

第七章 CNT定时/计数器功能

第八章 产品应用注意事项及保修
第一节 注意事项
第二节 保修

附录A 各种标识、概念的命名约定
版本 V6.00.02

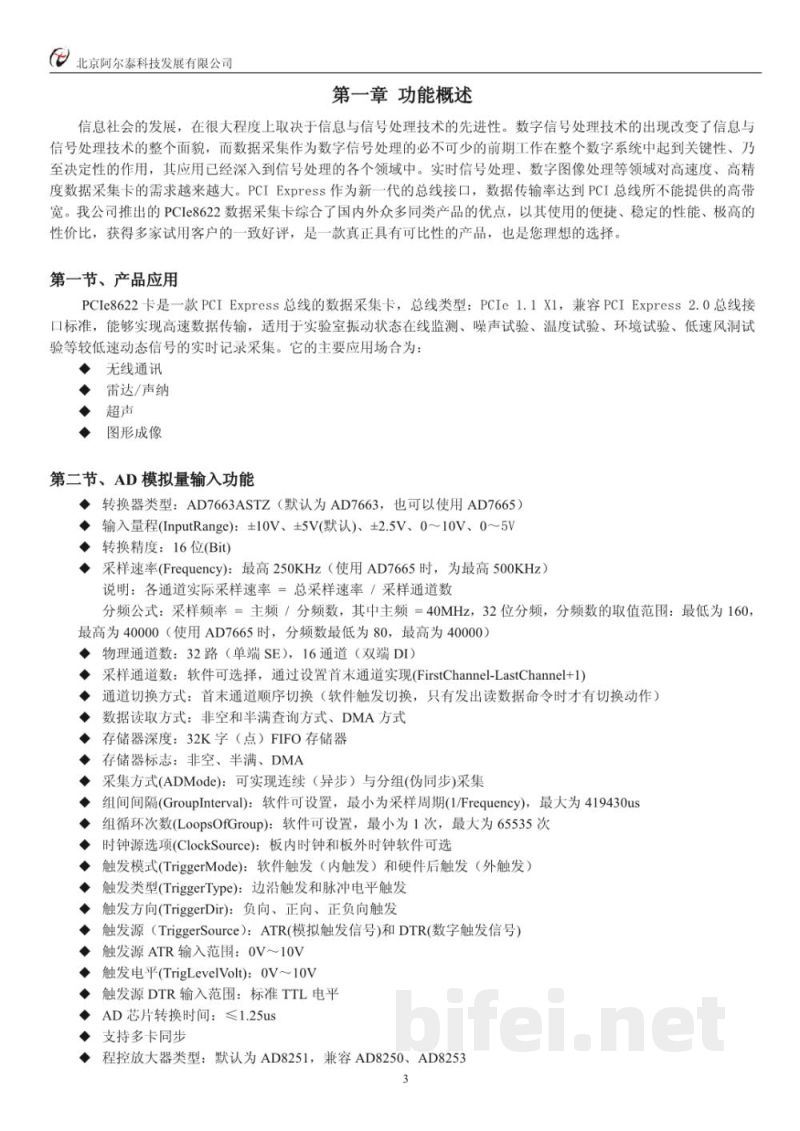

产品功能概述
随着信息社会的发展，数字信号处理技术已成为信息与信号处理的核心。数据采集作为数字信号处理的前端环节，在实时信号处理、数字图像处理等领域具有关键作用。

PCIe8622数据采集卡基于PCI Express总线设计，支持高速数据传输，适用于振动监测、噪声测试、温度测试、环境试验及低速风洞试验等动态信号采集应用场景。

产品应用领域包括无线通信、雷达/声纳、超声及图像成像等。

AD模拟量输入功能说明
转换器类型：AD7663ASTZ（默认AD7663，也可选AD7665）
输入量程：±10V、±5V（默认）、±2.5V、0~10V、0~5V
转换精度：16位
采样速率：最高250KHz（使用AD7665时最高500KHz）
物理通道：32路单端SE或16路双端DI
FIFO存储深度：32K字

采样与分频说明：采样频率=主频/分频数，主频40MHz，分频范围160~40000（使用AD7665时最低80）

采集方式支持连续采集与分组采集，支持DMA及查询方式读取数据。
