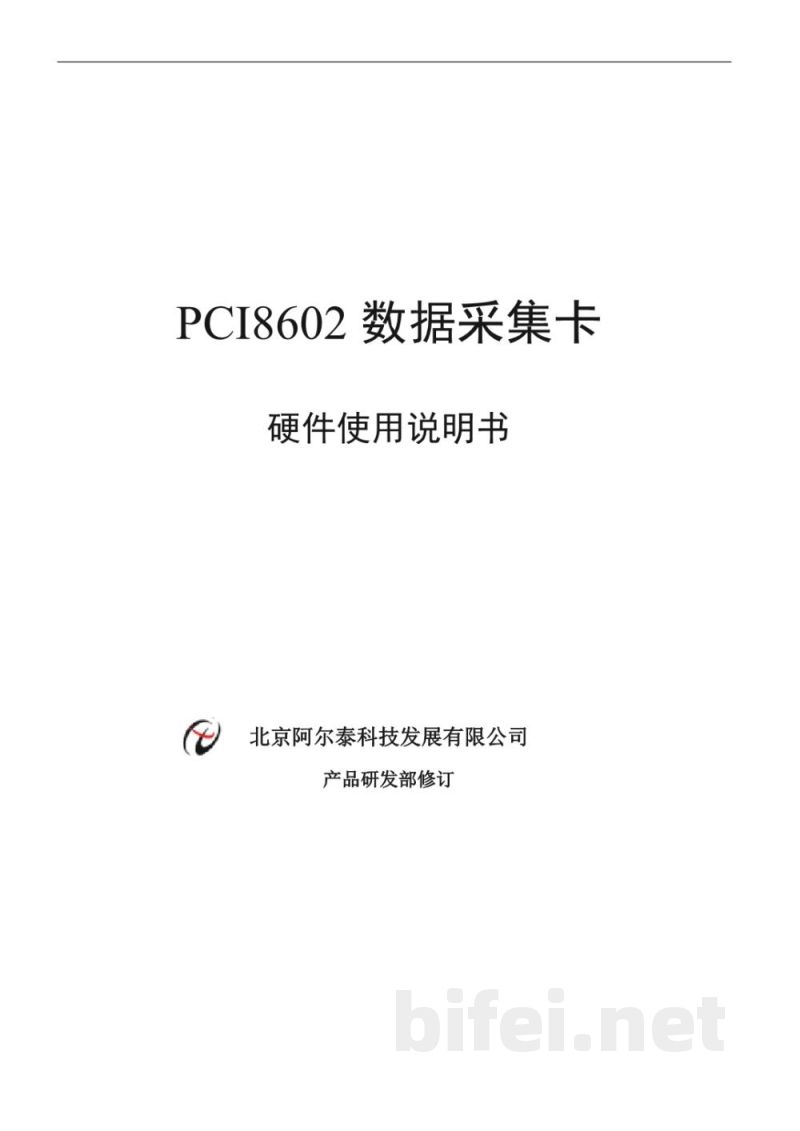

使用说明书-北京阿尔泰 PCI8602 数据采集卡

PCI8602 数据采集卡

硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

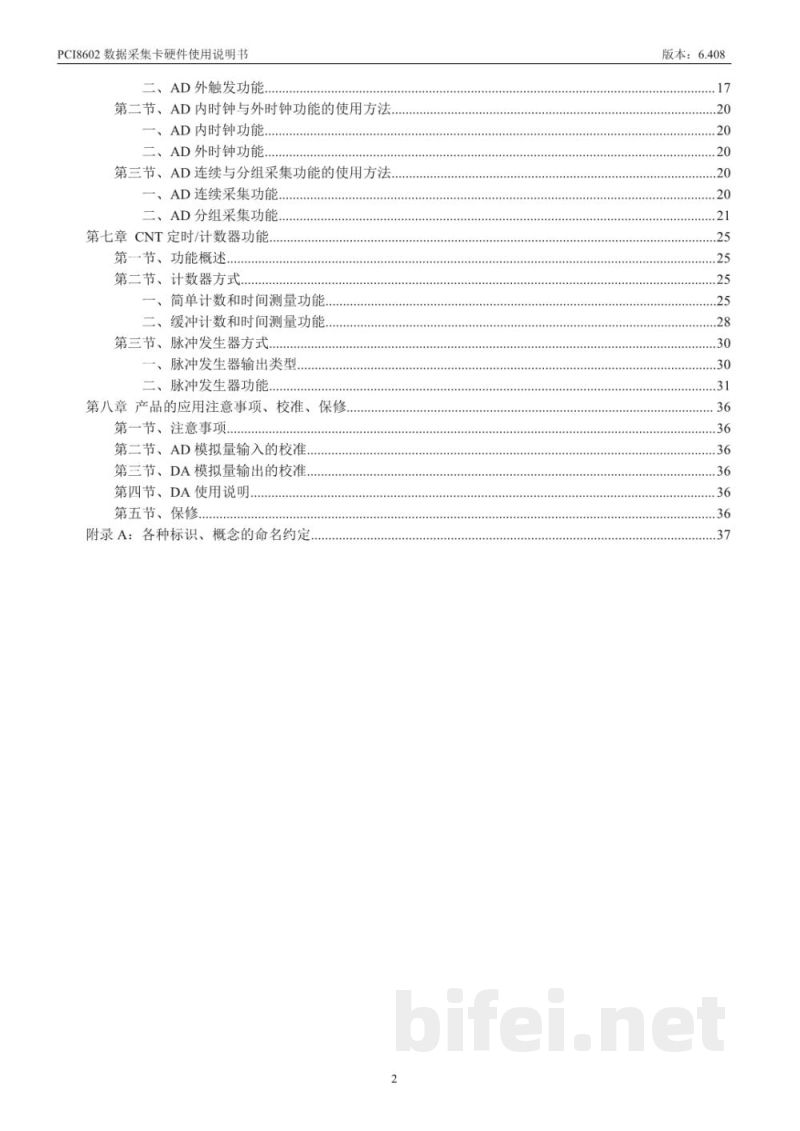

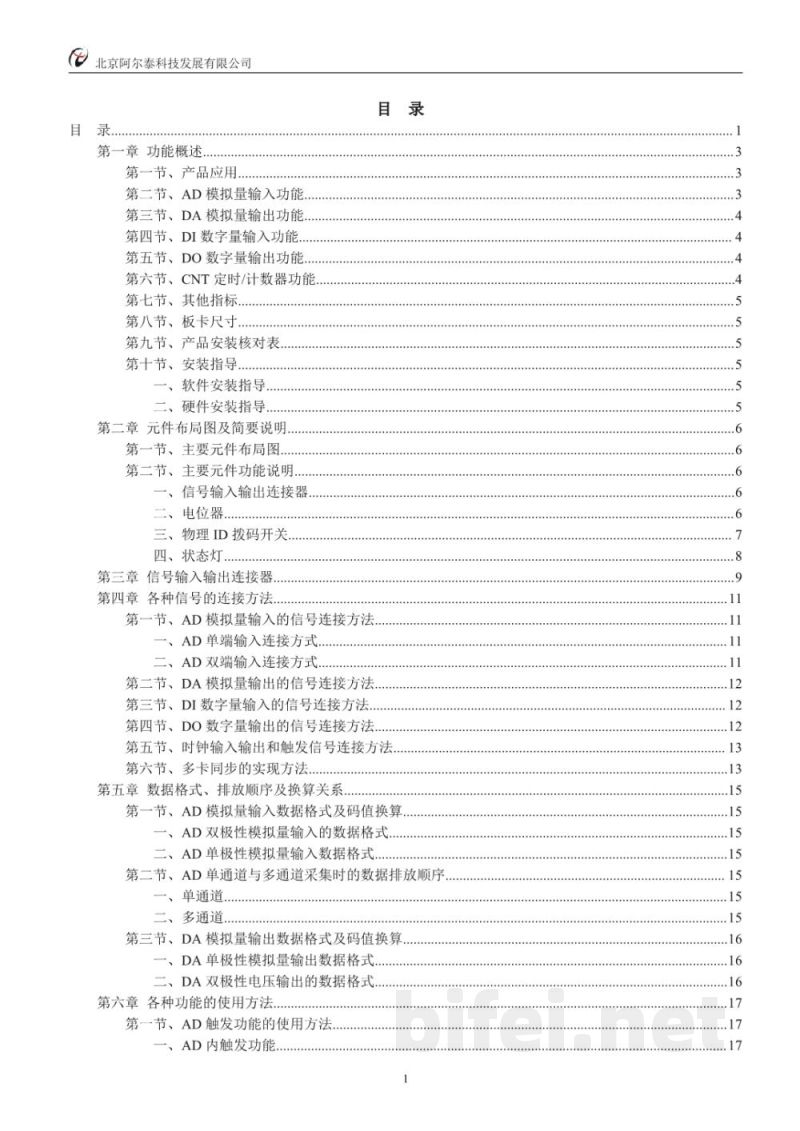

目录

第一章 功能概述
第一节 产品应用
第二节 AD 模拟量输入功能
第三节 DA 模拟量输出功能
第四节 DI 数字量输入功能
第五节 DO 数字量输出功能
第六节 CNT 定时/计数器功能
第七节 其他指标
第八节 板卡尺寸
第九节 产品安装核对表
第十节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 电位器
三 物理 ID 拨码开关
四 状态灯

第三章 信号输入输出连接器

第四章 各种信号连接方法
第一节 AD 模拟量输入信号连接方法
一 AD 单端输入连接方式
二 AD 双端输入连接方式
第二节 DA 模拟量输出信号连接方法
第三节 DI 数字量输入信号连接方法
第四节 DO 数字量输出信号连接方法
第五节 时钟输入输出和触发信号连接方法
第六节 多卡同步实现方法

第五章 数据格式、排放顺序及换算关系
第一节 AD 模拟量输入数据格式及码值换算
一 AD 双极性模拟量输入数据格式
二 AD 单极性模拟量输入数据格式
第二节 AD 单通道与多通道采集数据排放顺序
一 单通道
二 多通道
第三节 DA 模拟量输出数据格式及码值换算
一 DA 单极性模拟量输出数据格式
二 DA 双极性电压输出数据格式

第六章 各种功能的使用方法
第一节 AD 触发功能使用方法
一 AD 内触发功能
二 AD 外触发功能
第二节 AD 内时钟与外时钟功能使用方法
一 AD 内时钟功能
二 AD 外时钟功能
第三节 AD 连续与分组采集功能使用方法
一 AD 连续采集功能
二 AD 分组采集功能

第七章 CNT 定时/计数器功能
第一节 功能概述
第二节 计数器方式
一 简单计数和时间测量功能
二 缓冲计数和时间测量功能
第三节 脉冲发生器方式
一 脉冲发生器输出类型
二 脉冲发生器功能

第八章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 AD 模拟量输入校准
第三节 DA 模拟量输出校准
第四节 DA 使用说明
第五节 保修

附录A 各种标识、概念的命名约定
版本：6.408

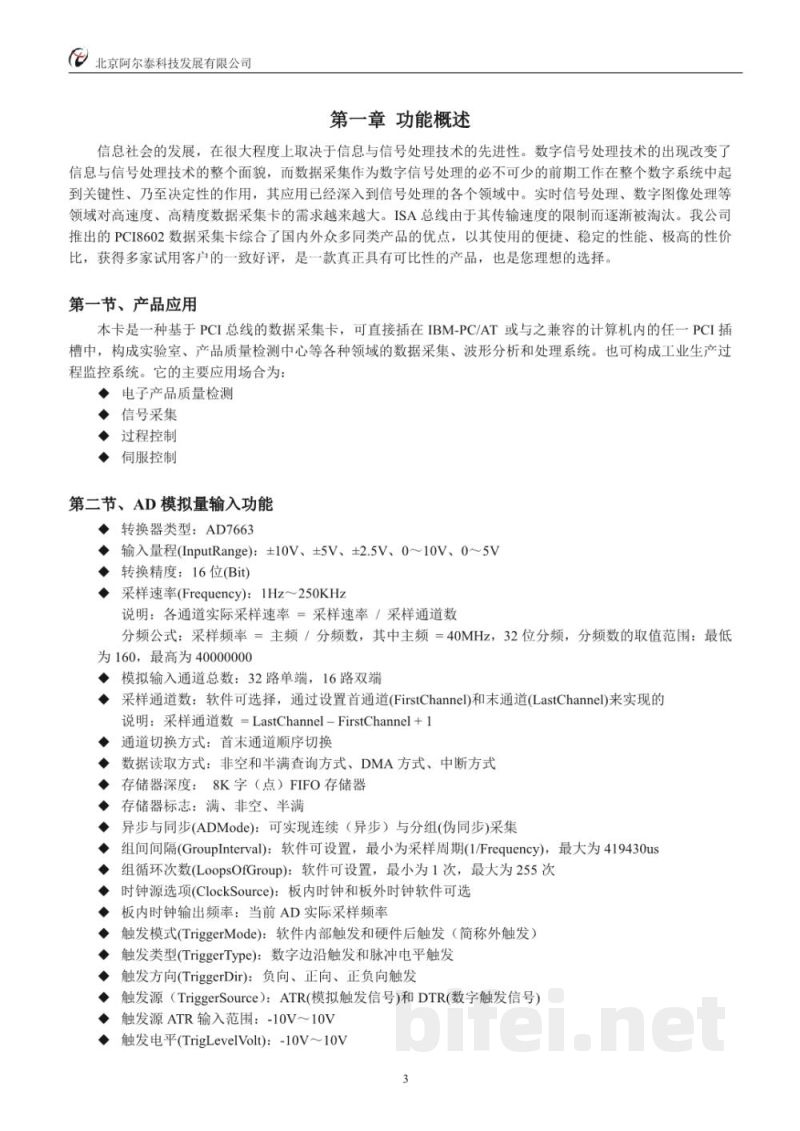

第一章 功能概述

随着信息社会的发展，信息与信号处理技术的重要性不断提升。数字信号处理技术改变了传统信号处理方式，而数据采集作为数字信号处理的前期基础，在整个系统中具有关键作用，广泛应用于信号处理、实时控制、数字图像处理等领域。随着应用需求提升，高速度、高精度数据采集卡需求不断增长。由于 ISA 总线传输速度限制逐渐被淘汰，公司推出 PCI8602 数据采集卡，结合多种同类产品优点，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用

本卡为基于 PCI 总线的数据采集卡，可直接插入 IBM-PC/AT 或兼容计算机的 PCI 插槽中，用于实验室、产品质量检测中心等领域的数据采集、波形分析及处理系统，也可用于工业过程监控系统。主要应用包括：
电子产品质量检测
信号采集
过程控制
伺服控制

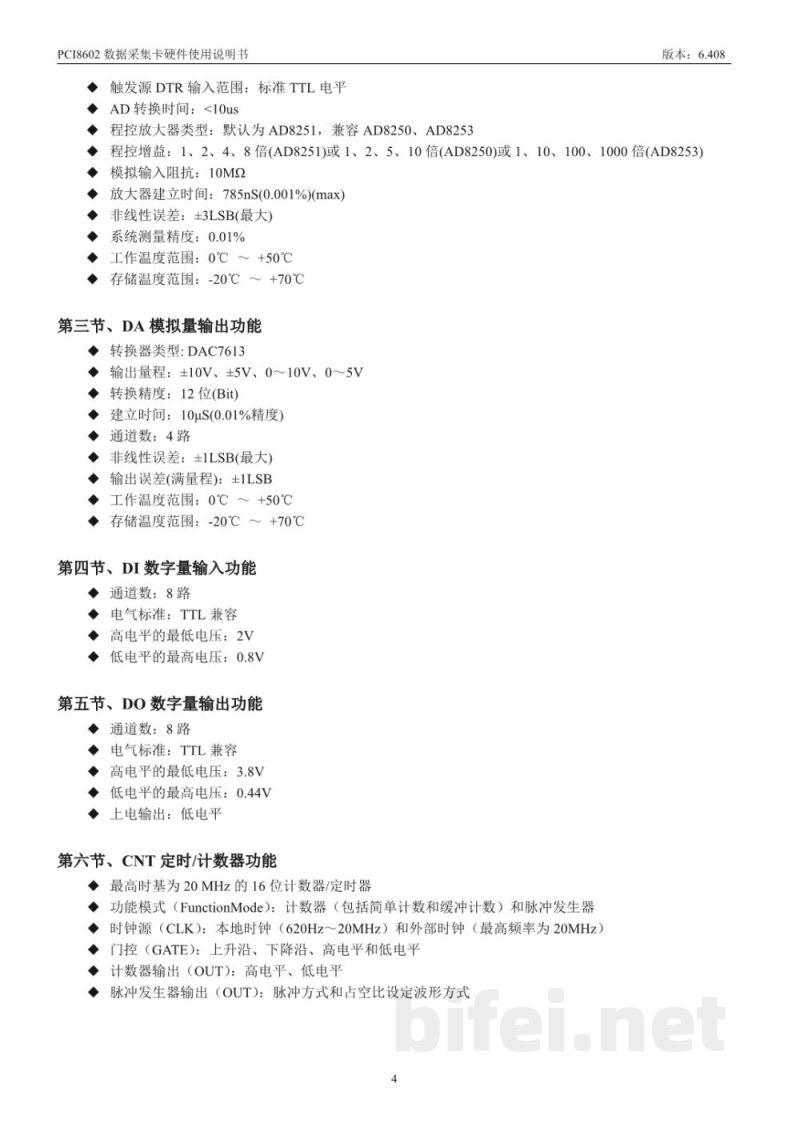

第二节 AD 模拟量输入功能

转换器类型：AD7663
输入量程：±10V、±5V、±2.5V、0~10V、0~5V
转换精度：16位
采样速率：1Hz～250KHz
说明：各通道实际采样速率=采样速率÷采样通道数
分频公式：采样频率=主频/分频数（主频40MHz，32位分频）
分频数范围：160～40000000
模拟输入通道总数：32路单端或16路双端
采样通道数可通过设置首通道（FirstChannel）与末通道（LastChannel）实现
采样通道数=LastChannel-FirstChannel+1
