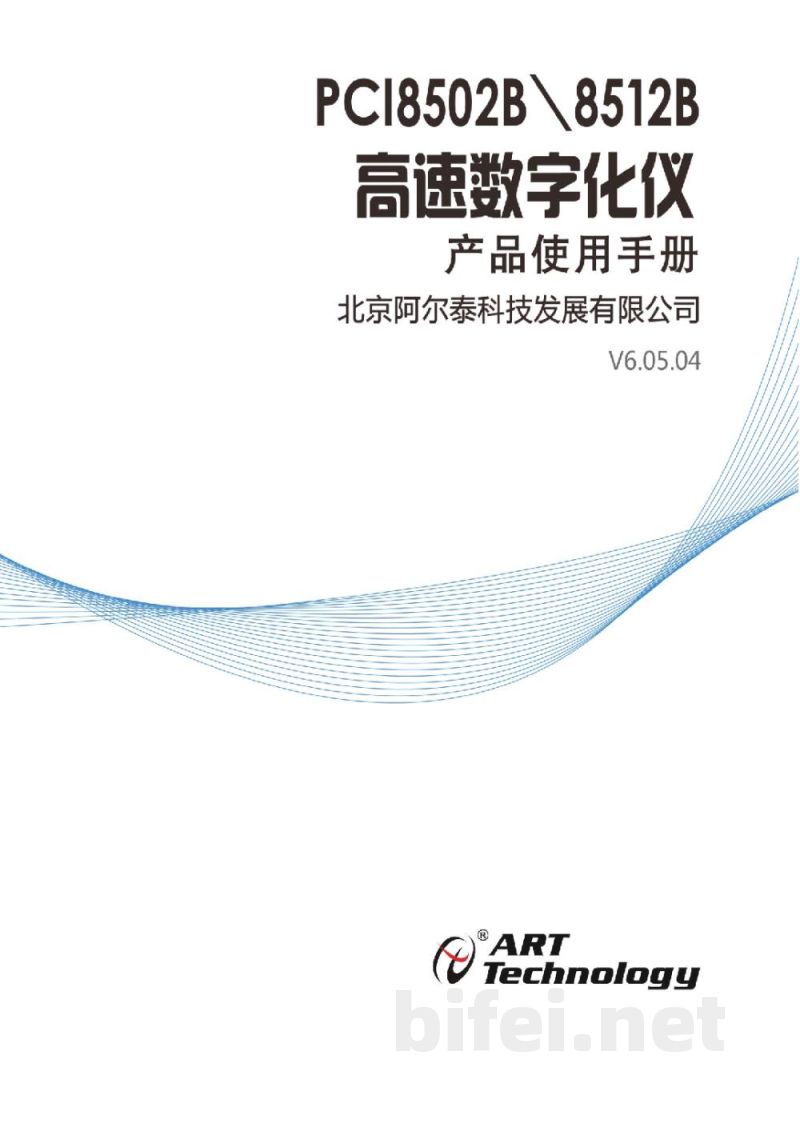

PCI8502B/PCI8512B 高速数字化仪

产品使用手册
北京阿尔泰科技发展有限公司
版本：V6.05.04
ART Technology（阿尔泰科技）

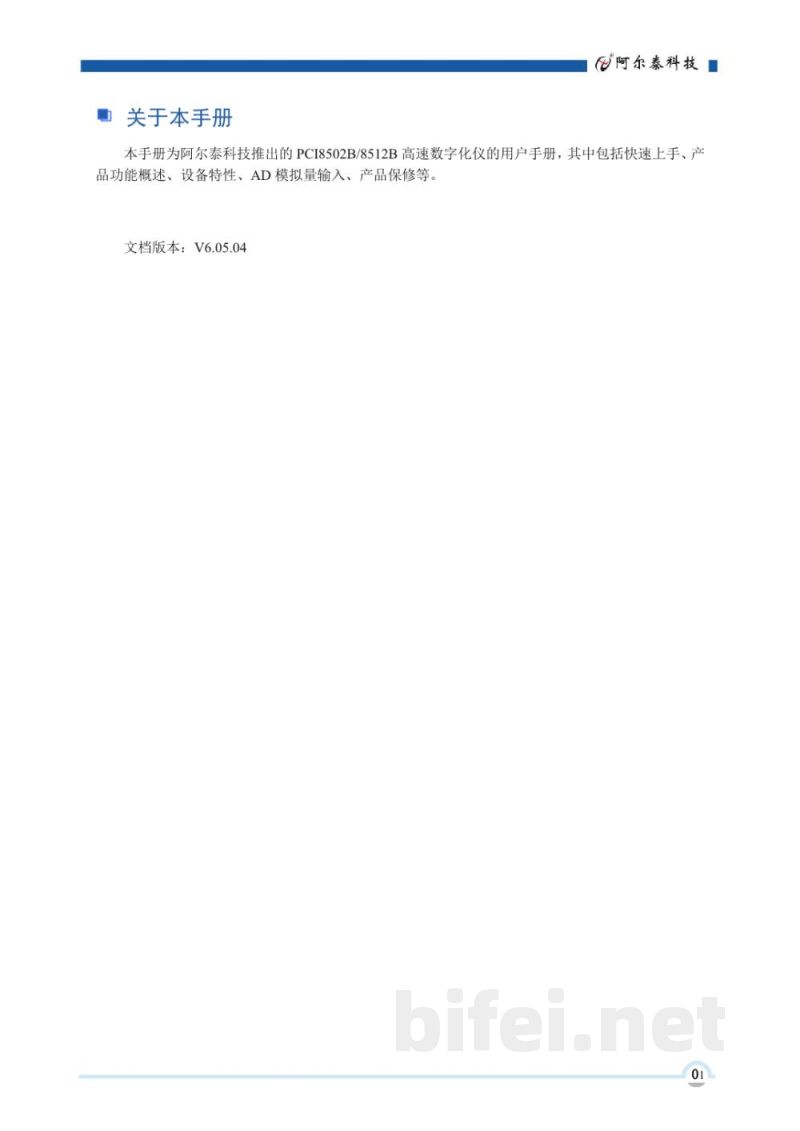

关于本手册

本手册为阿尔泰科技推出的 PCI8502B/8512B 高速数字化仪用户手册，内容包括快速上手、产品功能概述、设备特性、AD 模拟量输入、触发功能及产品保修等。

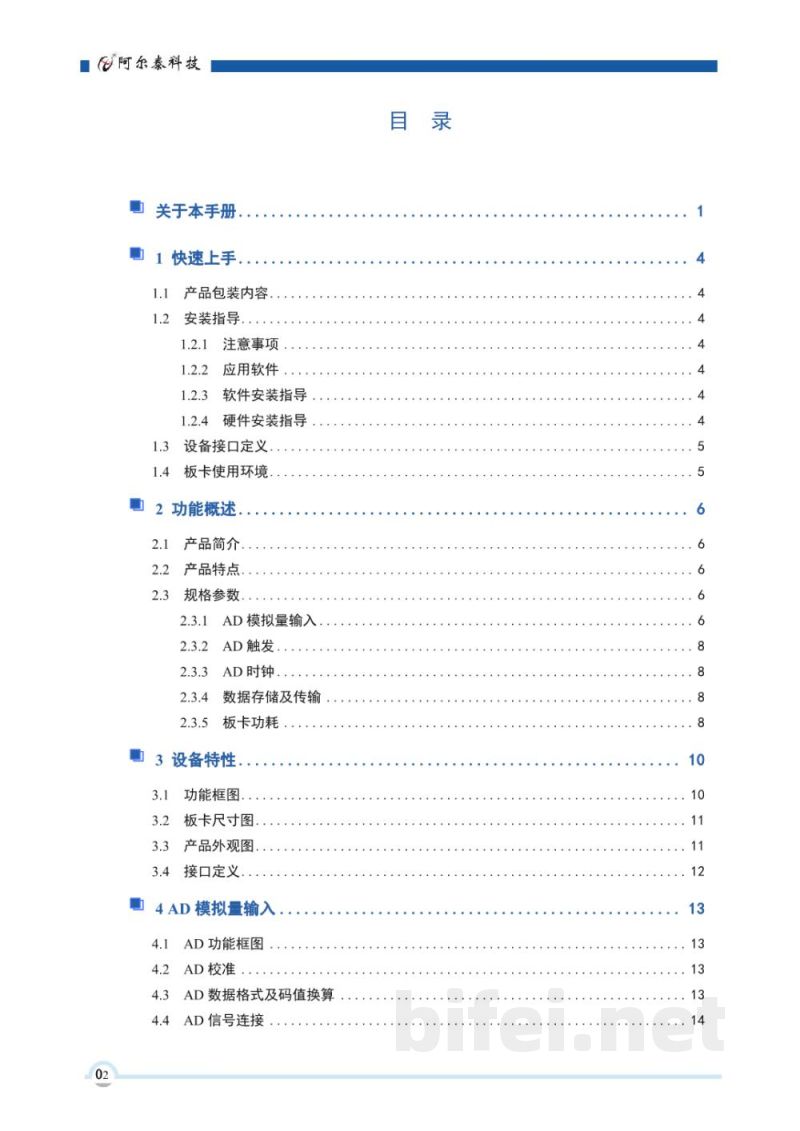

目录

1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用环境

2 功能概述
2.1 产品简介
2.2 产品特点
2.3 规格参数
2.3.1 AD 模拟量输入
2.3.2 AD 触发
2.3.3 AD 时钟
2.3.4 数据存储及传输
2.3.5 板卡功耗

3 设备特性
3.1 功能框图
3.2 板卡尺寸图
3.3 产品外观图
3.4 接口定义

4 AD 模拟量输入
4.1 AD 功能框图
4.2 AD 校准
4.3 AD 数据格式及码值换算
4.4 AD 信号连接
4.5 AD 数据采集注意事项
4.6 AD 数据存储顺序
4.6.1 单通道数据采集排列方式
4.6.2 多通道数据采集排列方式
4.7 AD 扫描时基与抽样速率
4.7.1 AD 扫描时基
4.7.2 内时钟
4.7.3 外部时钟
4.7.4 同步 10MHz 参考源
4.7.5 AD 抽样速率
4.8 AD 采集
4.9 AD 触发功能
4.9.1 AD 触发功能框图
4.9.2 AD 软件触发功能
4.9.3 ATR 触发信号连接
4.9.4 ATR 触发功能
4.9.5 DTR 触发信号连接
4.9.6 DTR 触发功能
4.9.7 Trigger 触发功能
4.10 AD 触发模式
4.10.1 中间触发
4.10.2 后触发
4.10.3 预触发
4.10.4 硬件延时触发
4.10.5 后触发与硬件延时触发的重复触发

5 产品保修
5.1 保修
5.2 技术支持与服务
5.3 返修注意事项

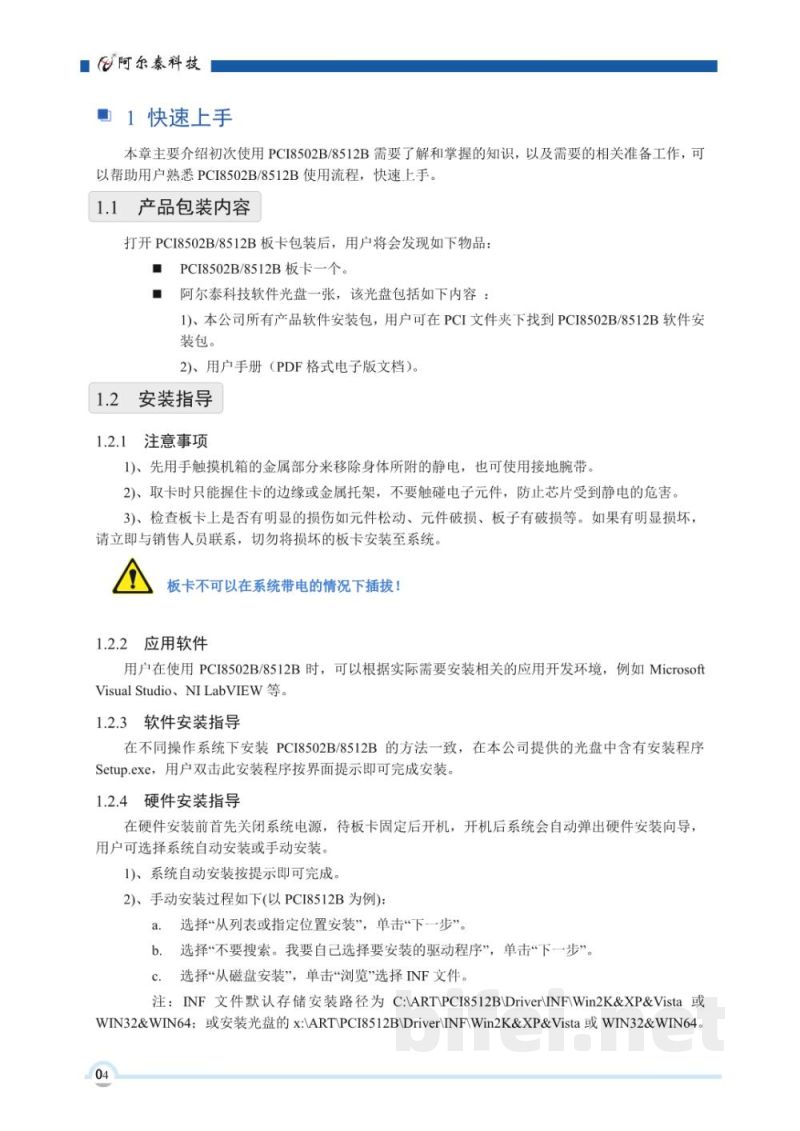

1 快速上手

本章主要介绍初次使用 PCI8502B/8512B 需要了解和掌握的知识及相关准备工作，帮助用户快速熟悉设备使用流程。

1.1 产品包装内容

打开 PCI8502B/8512B 板卡包装后，用户将会获得：
PCI8502B/8512B 板卡一块。

阿尔泰科技软件光盘一张，包含：
1）产品软件安装包，可在 PCI 文件夹中找到对应安装程序。
2）用户手册（PDF 电子文档）。

1.2 安装指导

1.2.1 注意事项

1）安装前需触摸机箱金属部分或使用接地腕带以释放静电。
2）取卡时仅可握住边缘或金属托架，避免接触电子元件以防静电损坏。
3）检查板卡是否存在损坏，如元件松动或破损，如有问题需立即联系销售人员，不可继续安装。
注意：板卡禁止在带电状态下插拔。

1.2.2 应用软件

用户可根据需要安装开发环境，如 Microsoft Visual Studio、NI LabVIEW 等。

ArtDAQ 为阿尔泰科技数据采集设备驱动及开发套件，用于构建数据采集系统，支持多种 ART 硬件设备。
支持操作系统包括 Windows 10/8/7/XP，以及 LabVIEW RT（Linux 支持需咨询技术支持）。
支持编程语言包括 C/C++、LabVIEW 等。
提供 VC、C#、LabVIEW 示例程序，可在安装目录 Sample 中查看。
驱动 DLL 可在 Windows 多种开发环境中使用。

1.2.3 软件安装指导

在不同操作系统下安装 PCI8502B/8512B 方法一致。将光盘插入光驱后，运行 Setup.exe 并按提示完成安装。

1.2.4 硬件安装指导

安装前需关闭系统电源，固定板卡后再开机，系统将自动进入硬件安装向导。可选择自动安装或手动安装。
手动安装步骤：
1）选择“从列表或指定位置安装”，点击“下一步”。
2）选择“不要搜索，我要自己选择驱动程序”，点击“下一步”。
3）选择“从磁盘安装”，继续完成驱动安装。
