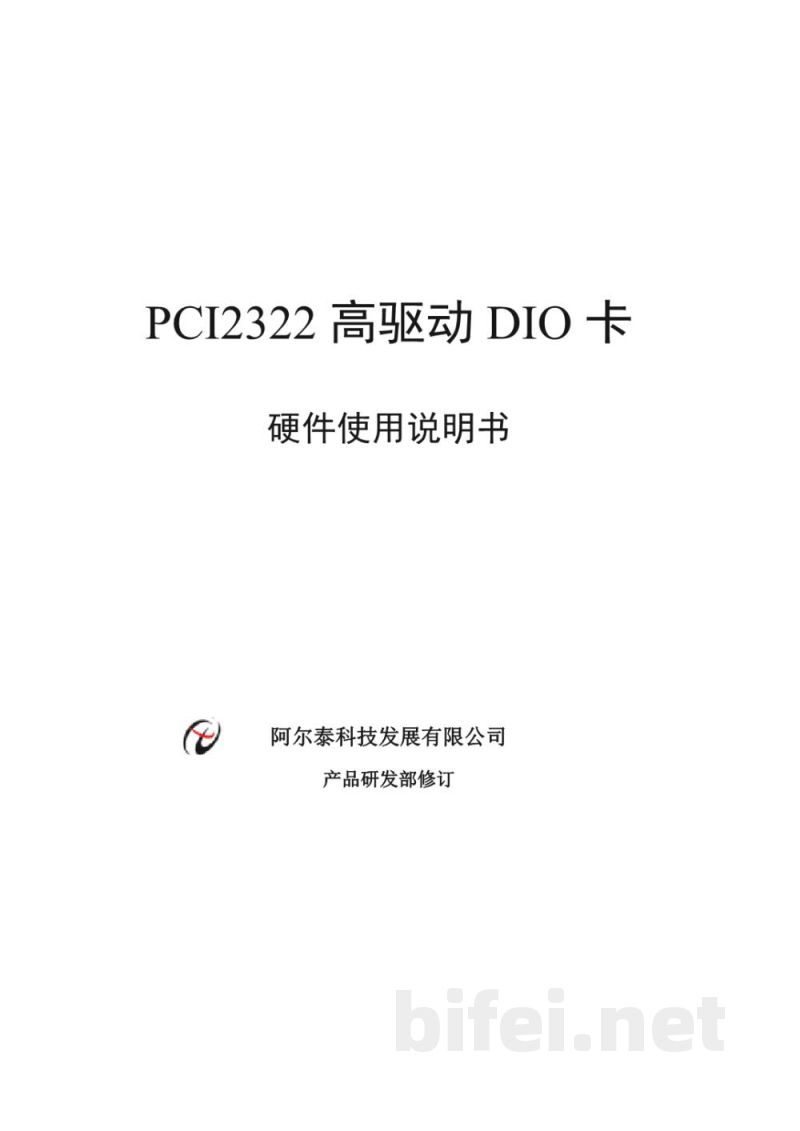

PCI2322 高驱动DIO卡硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

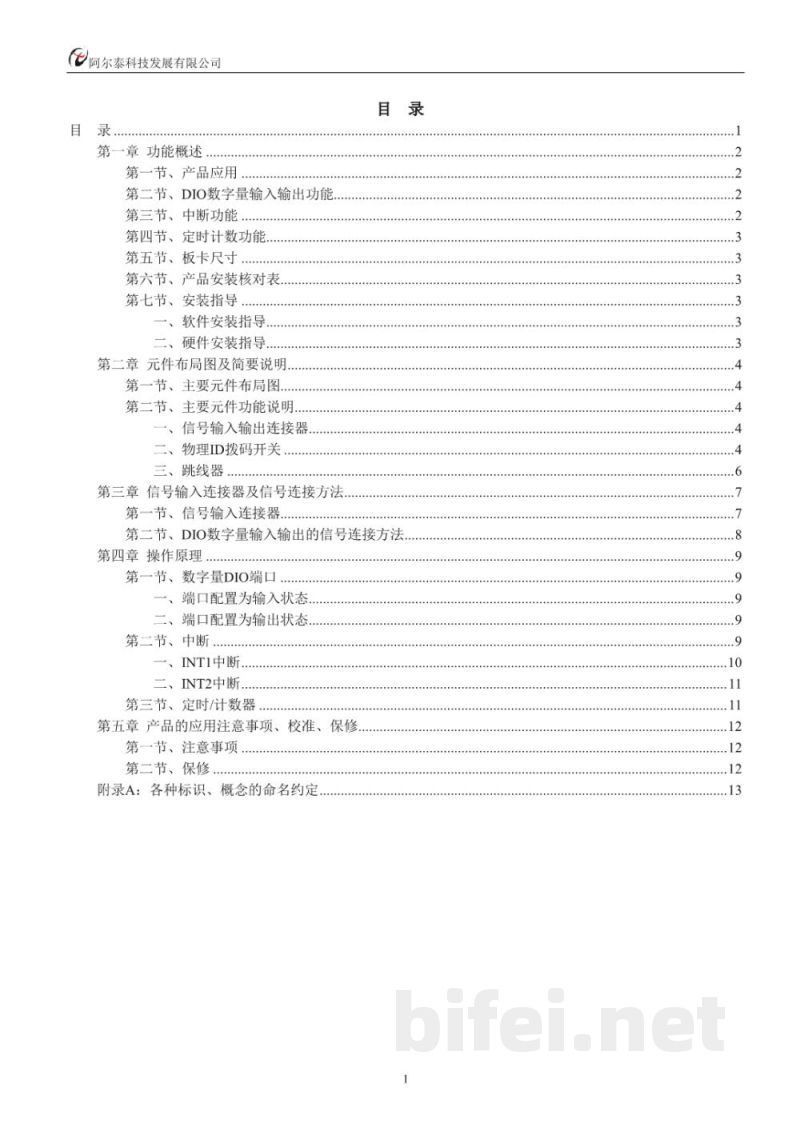

目录
第一章 功能概述
第一节 产品应用
第二节 DIO数字量输入输出功能
第三节 中断功能
第四节 定时计数功能
第五节 板卡尺寸
第六节 产品安装核对表
第七节 安装指导
一、软件安装指导
二、硬件安装指导
第二章 元件布局图及简要说明

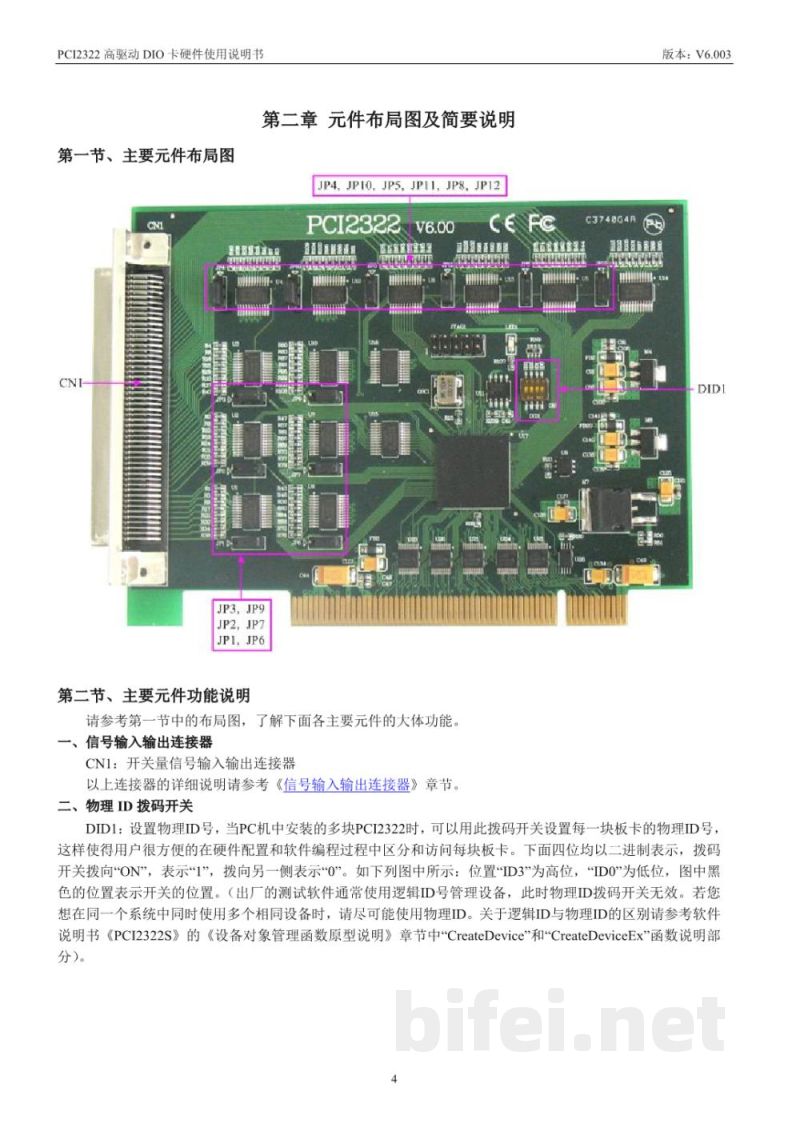

第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、物理ID拨码开关
三、跳线器
第三章 信号输入连接器及信号连接方法
第一节 信号输入连接器
第二节 DIO数字量输入输出的信号连接方法
第四章 操作原理
第一节 数字量DIO端口
一、端口配置为输入状态
二、端口配置为输出状态
第二节 中断
一、INT1中断
二、INT2中断
第三节 定时/计数器
第五章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 保修
附录A:各种标识、概念的命名约定

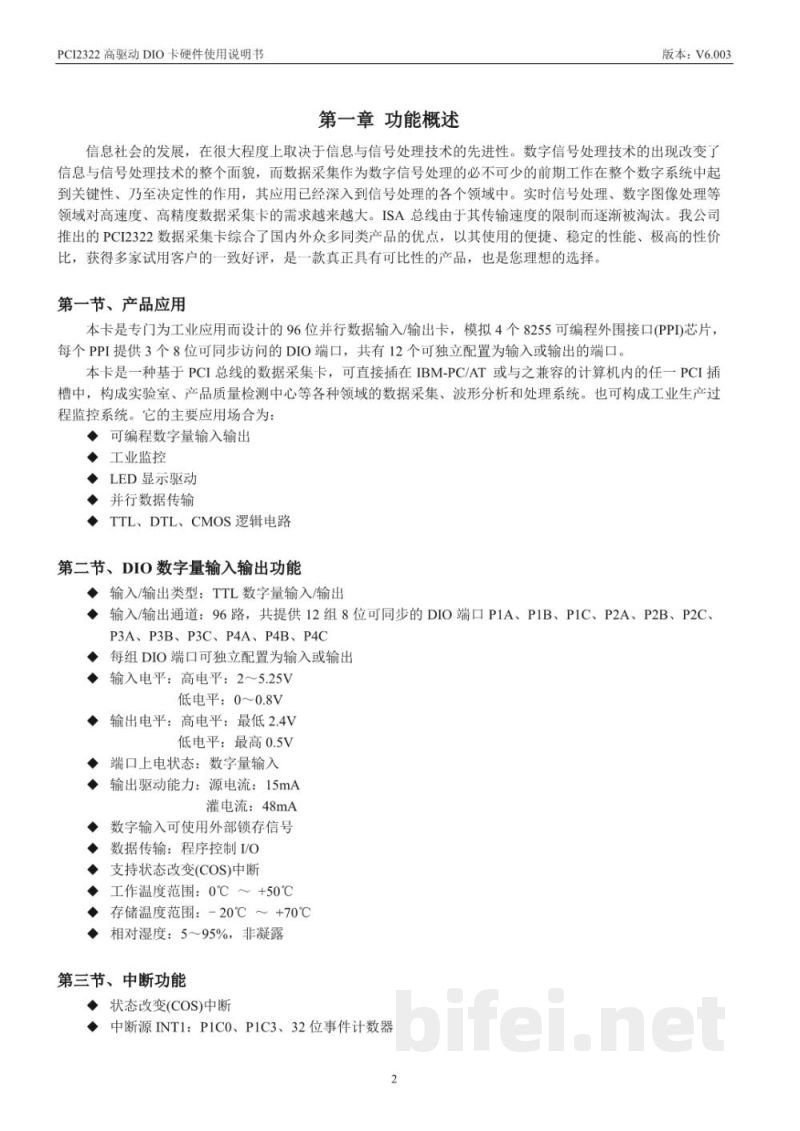

第一章 功能概述
版本:V6.003
信息社会的发展,在很大程度上依赖于信息与信号处理技术的进步。数字信号处理技术的出现改变了信息处理技术的发展模式,而数据采集作为数字信号处理的重要前期环节,在整个数字系统中发挥着关键作用,其应用已经深入到信号处理的各个领域。实时信号处理、数字图像处理等领域对高速、高精度数据采集设备的需求日益增长。
由于ISA总线传输速度的限制,其应用逐渐被淘汰。PCI2322数据采集卡综合了国内外同类产品的优点,具有使用便捷、性能稳定、性价比高等特点,可广泛应用于工业控制及数据采集领域。
第一节 产品应用
PCI2322是一款专为工业应用设计的96位并行数字输入输出卡,模拟4个8255可编程外围接口(PPI)芯片。每个PPI提供3个8位可同步访问的DIO端口,共计12个可独立配置为输入或输出的端口。
该产品采用PCI总线接口,可直接安装在IBM PC/AT及兼容计算机的PCI插槽中,可构成实验室测试系统、产品质量检测系统、波形分析与处理系统以及工业生产过程监控系统。
主要应用场景:
1. 可编程数字量输入输出。
2. 工业监控系统。
3. LED显示驱动。
4. 并行数据传输。
5. TTL、DTL、CMOS逻辑电路应用。
第二节 DIO数字量输入输出功能
输入/输出类型:TTL数字量输入输出。
输入/输出通道:96路,共提供12组8位同步DIO端口:
P1A、P1B、P1C、P2A、P2B、P2C、P3A、P3B、P3C、P4A、P4B、P4C。
每组DIO端口均可独立配置为输入或输出。
输入电平:
高电平:2~5.25V
低电平:0~0.8V
输出电平:
高电平:最低2.4V
低电平:最高0.5V
端口上电默认状态:数字量输入。
输出驱动能力:
源电流:15mA
灌电流:48mA
数字输入支持外部锁存信号。
数据传输方式:程序控制I/O。
支持状态改变(COS)中断。
环境参数:
工作温度范围:0℃~50℃
存储温度范围:-20℃~70℃
相对湿度:5%~95%(无凝露)
第三节 中断功能
支持状态改变(COS)中断。
INT1中断:
中断源包括P1C0、P1C3及32位事件计数器。
INT1中断模式:
1. P1C0下降沿触发中断。
2. P1C0与P1C3联合触发中断。
3. 外部计数器中断。
4. PPI1与PPI2任意单元状态改变检测。
INT2中断:
中断源包括P2C0、P2C3及32位内部定时器(基于2MHz内部时钟频率)。
INT2中断模式:
1. P2C0下降沿触发中断。
2. P2C0与P2C3联合触发中断。
3. 内部定时器中断。
4. PPI3与PPI4任意单元状态改变检测。

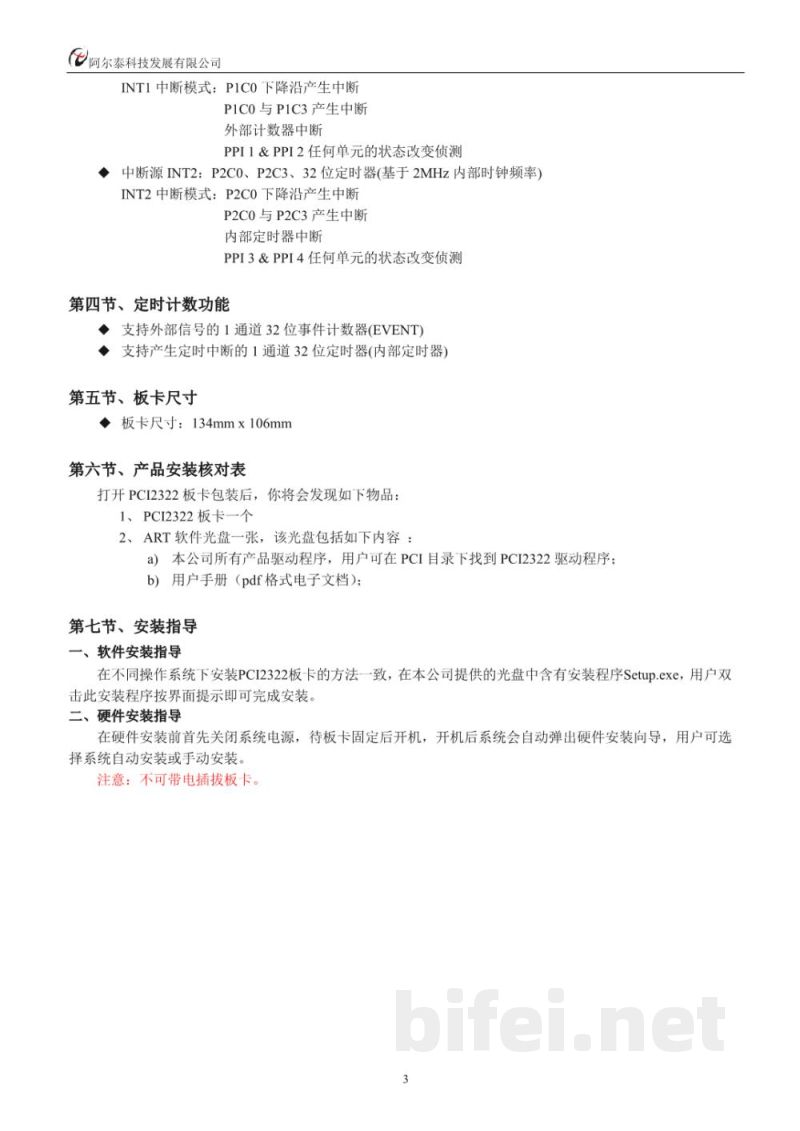

第四节 定时计数功能
支持1通道32位外部事件计数器(EVENT)。
支持1通道32位内部定时器,可用于产生定时中断。
第五节 板卡尺寸
板卡尺寸:134mm×106mm。
第六节 产品安装核对表
打开PCI2322板卡包装后,应包含以下物品:
1. PCI2322板卡1块。
2. ART软件光盘1张,包含以下内容:
(1)本公司全部产品驱动程序,用户可在PCI目录下找到PCI2322驱动程序。
(2)用户手册(PDF格式电子文档)。
第七节 安装指导
一、软件安装指导
不同操作系统下的安装方法基本一致。随机附带光盘中提供安装程序Setup.exe,用户双击运行并按照提示即可完成安装。
二、硬件安装指导
安装硬件前,请先关闭系统电源,待板卡固定完成后再开机。系统启动后会自动弹出硬件安装向导,用户可选择自动安装或手动安装驱动程序。
注意:严禁带电插拔板卡。
