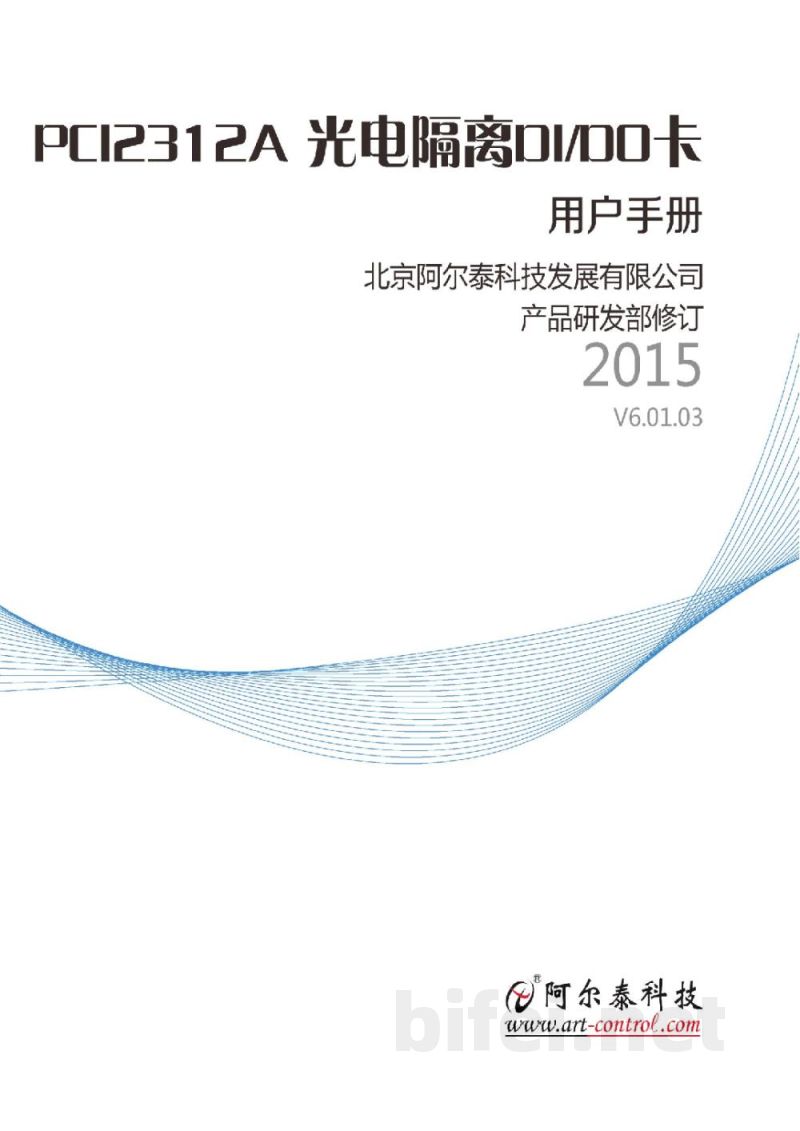

使用说明书-北京阿尔泰 PCI2312A 光电隔离DI/DO卡

PCI2312A 光电隔离DI/DO卡用户手册

北京阿尔泰科技发展有限公司
产品研发部修订
文档版本：V6.01.03
发布时间：2015
官网：art-control.com

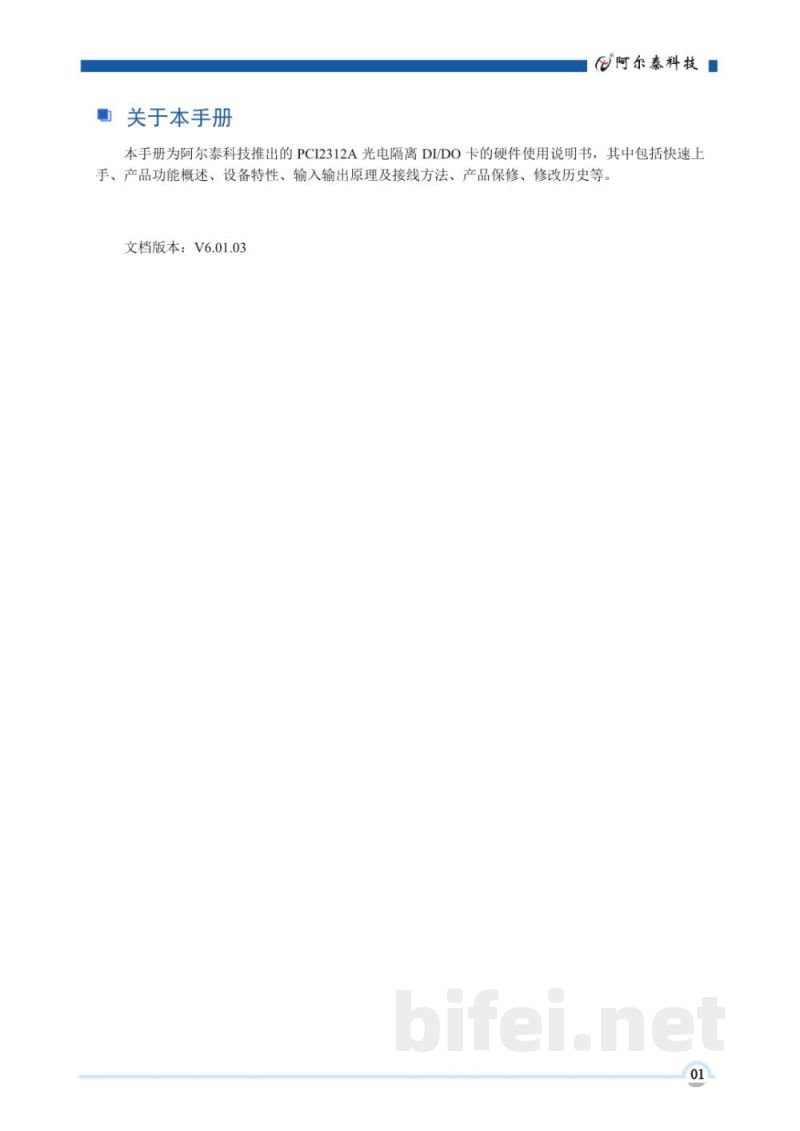

关于本手册

本手册为阿尔泰科技推出的PCI2312A光电隔离DI/DO卡硬件使用说明书，内容包括快速上手、产品功能概述、设备特性、输入输出原理及接线方法、产品保修以及修改历史等内容。

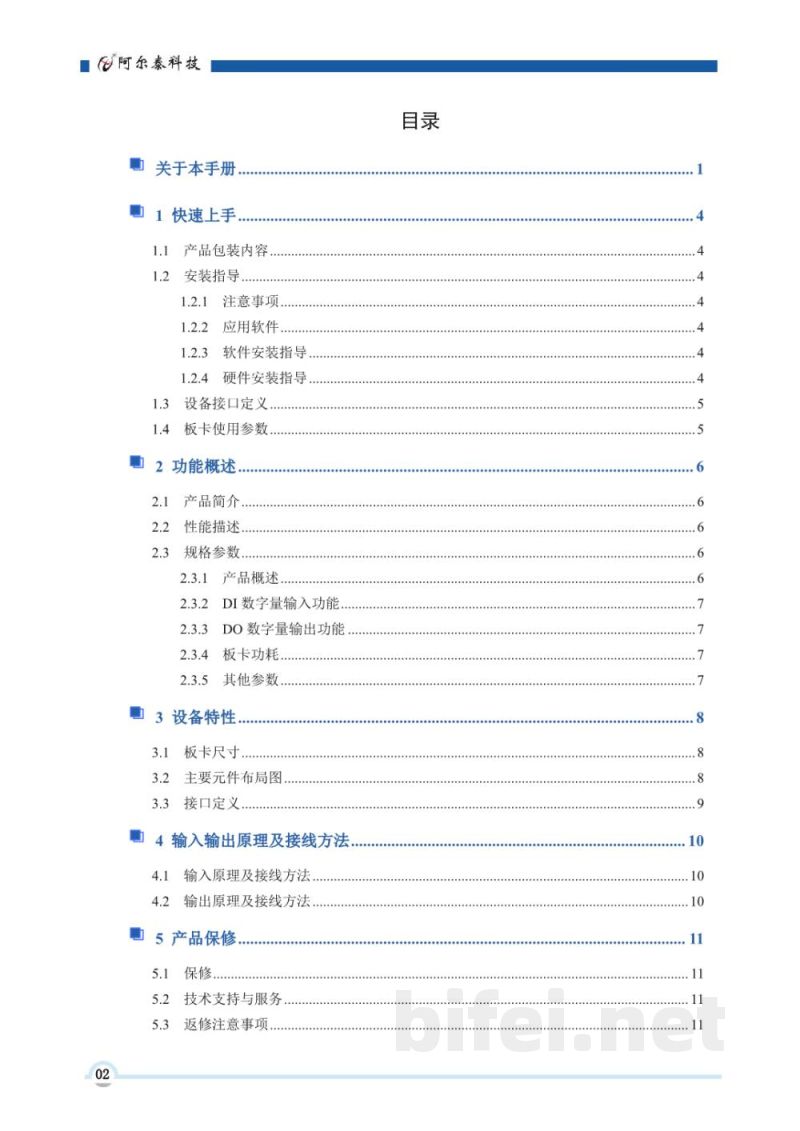

目录

1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数

2 功能概述
2.1 产品简介
2.2 性能描述
2.3 规格参数
2.3.1 产品概述
2.3.2 DI数字量输入功能
2.3.3 DO数字量输出功能
2.3.4 板卡功耗
2.3.5 其他参数

3 设备特性
3.1 板卡尺寸
3.2 主要元件布局图
3.3 接口定义

4 输入输出原理及接线方法
4.1 输入原理及接线方法
4.2 输出原理及接线方法

5 产品保修
5.1 保修
5.2 技术支持与服务
5.3 返修注意事项

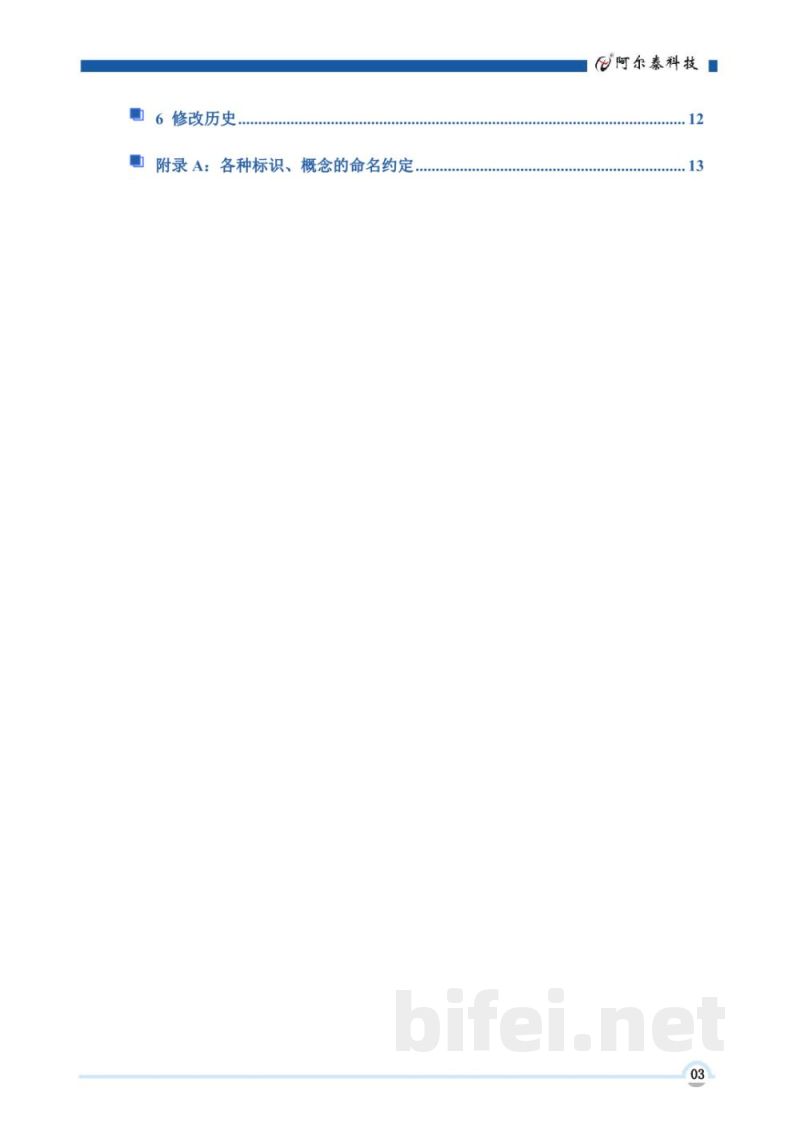

6 修改历史

附录A：各种标识、概念的命名约定

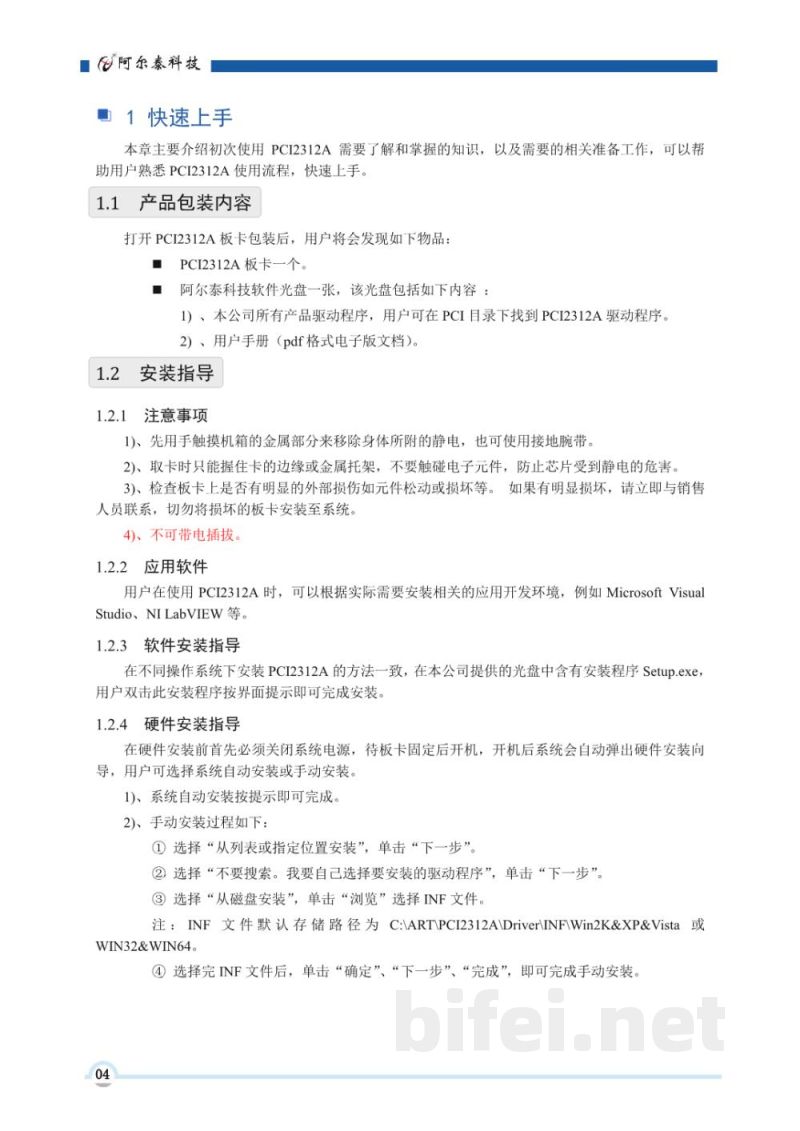

1 快速上手

本章主要介绍初次使用PCI2312A需要了解和掌握的知识，以及相关准备工作，帮助用户熟悉PCI2312A的使用流程，实现快速上手。

1.1 产品包装内容

打开PCI2312A板卡包装后，用户将会发现以下物品：

1. PCI2312A板卡1块。
2. 阿尔泰科技软件光盘1张，包含以下内容：
（1）本公司所有产品驱动程序，用户可在PCI目录下找到PCI2312A驱动程序。
（2）用户手册（PDF格式电子版文档）。

1.2 安装指导

1.2.1 注意事项

1. 安装前先用手触摸机箱金属部分释放人体静电，也可使用接地腕带。
2. 取卡时只能握住板卡边缘或金属托架，不要直接触碰电子元件，以防止静电损坏芯片。
3. 检查板卡是否存在元件松动、破损等外部损伤。如发现明显损坏，请立即联系销售人员，切勿将损坏的板卡安装至系统中。
4. 严禁带电插拔板卡。

1.2.2 应用软件

用户可根据实际开发需求安装相关应用开发环境，例如Microsoft Visual Studio、NI LabVIEW等软件平台。

1.2.3 软件安装指导

PCI2312A在不同操作系统下的安装方法基本一致。随机附带光盘中提供安装程序Setup.exe，用户双击运行后，按照界面提示即可完成安装。

1.2.4 硬件安装指导

安装硬件之前必须关闭系统电源，待板卡固定完成后再开机。系统启动后会自动弹出硬件安装向导，用户可选择自动安装或手动安装驱动程序。

自动安装：按照系统提示完成安装即可。

手动安装步骤如下：

1. 选择“从列表或指定位置安装”，然后单击“下一步”。
2. 选择“不要搜索，我要自己选择要安装的驱动程序”，然后单击“下一步”。
3. 选择“从磁盘安装”，单击“浏览”并选择INF文件。
4. INF文件默认路径：C:\ART\PCI2312A\Driver\INF\Win2K&XP&Vista 或 WIN32&WIN64。
5. 选择完成后，依次单击“确定”、“下一步”、“完成”，即可完成手动安装。
