使用说明书-北京阿尔泰 PCI/PCIe/PXI/PXIe-565x系列 多功能异步数据采集卡

565X系列多功能异步数据采集卡产品使用手册

版本：V6.02.01

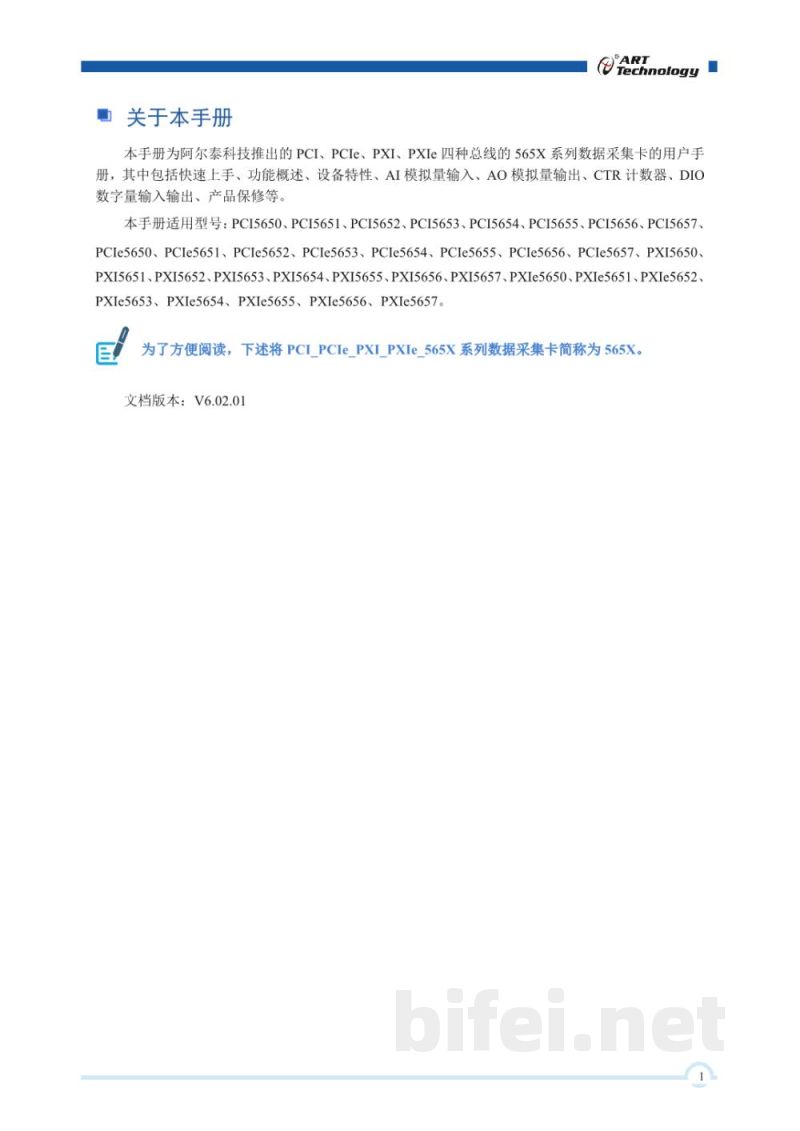

关于本手册

本手册为阿尔泰科技推出的PCI、PCIe、PXI、PXIe四种总线565X系列数据采集卡用户手册，内容包括快速上手、功能概述、设备特性、AI模拟量输入、AO模拟量输出、CTR计数器、DIO数字量输入输出以及产品保修等内容。

适用型号：
PCI5650、PCI5651、PCI5652、PCI5653、PCI5654、PCI5655、PCI5656、PCI5657；
PCIe5650、PCIe5651、PCIe5652、PCIe5653、PCIe5654、PCIe5655、PCIe5656、PCIe5657；
PXI5650、PXI5651、PXI5652、PXI5653、PXI5654、PXI5655、PXI5656、PXI5657；
PXIe5650、PXIe5651、PXIe5652、PXIe5653、PXIe5654、PXIe5655、PXIe5656、PXIe5657。

为方便阅读，文档统一简称为565X系列数据采集卡。

文档版本：V6.02.01

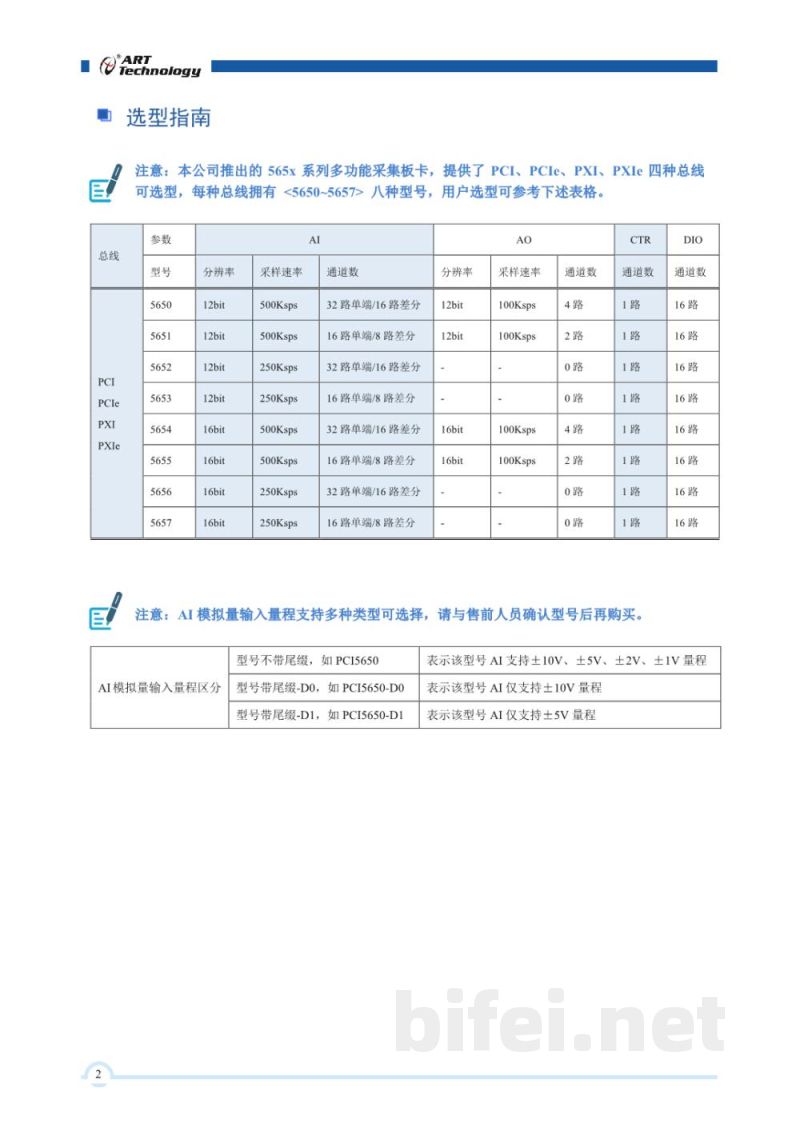

选型指南

565X系列提供PCI、PCIe、PXI、PXIe四种总线形式，每种总线均提供5650～5657共8种型号。

型号规格参数如下：

5650：
AI分辨率：12bit
AI采样速率：500Ksps
AI通道：32路单端/16路差分
AO分辨率：12bit
AO采样速率：100Ksps
AO通道：4路
CTR计数器：1路
DIO：16路

5651：
AI分辨率：12bit
AI采样速率：500Ksps
AI通道：16路单端/8路差分
AO分辨率：12bit
AO采样速率：100Ksps
AO通道：2路
CTR计数器：1路
DIO：16路

5652：
AI分辨率：12bit
AI采样速率：250Ksps
AI通道：32路单端/16路差分
AO分辨率：无
AO通道：0路
CTR计数器：1路
DIO：16路

5653：
AI分辨率：12bit
AI采样速率：250Ksps
AI通道：16路单端/8路差分
AO通道：0路
CTR计数器：1路
DIO：16路

5654：
AI分辨率：16bit
AI采样速率：500Ksps
AI通道：32路单端/16路差分
AO分辨率：16bit
AO采样速率：100Ksps
AO通道：4路
CTR计数器：1路
DIO：16路

5655：
AI分辨率：16bit
AI采样速率：500Ksps
AI通道：16路单端/8路差分
AO分辨率：16bit
AO采样速率：100Ksps
AO通道：2路
CTR计数器：1路
DIO：16路

5656：
AI分辨率：16bit
AI采样速率：250Ksps
AI通道：32路单端/16路差分
AO通道：0路
CTR计数器：1路
DIO：16路

5657：
AI分辨率：16bit
AI采样速率：250Ksps
AI通道：16路单端/8路差分
AO通道：0路
CTR计数器：1路
DIO：16路

AI模拟量输入量程说明：

标准型号（如PCI5650）：支持±10V、±5V、±2V、±1V量程。

带尾缀“-D0”的型号：仅支持±10V量程。

带尾缀“-D1”的型号：仅支持±5V量程。

购买前请与售前人员确认具体型号及量程配置。

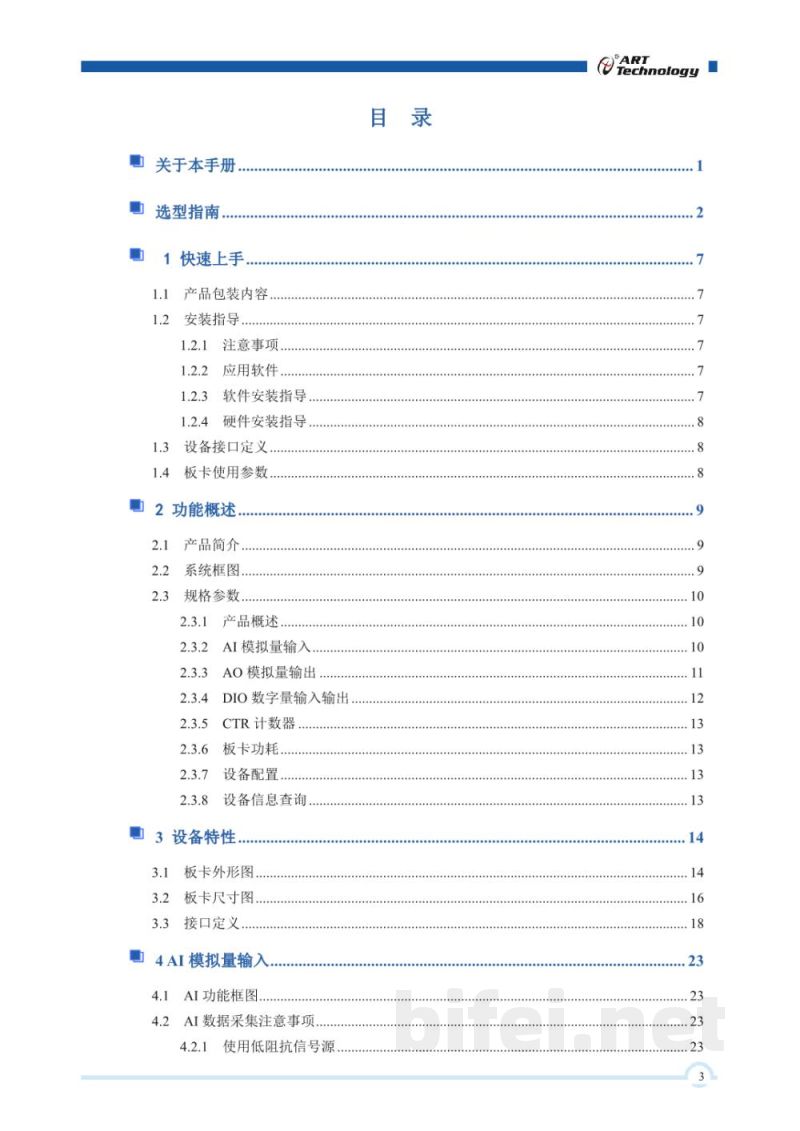

目录

1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数

2 功能概述
2.1 产品简介
2.2 系统框图
2.3 规格参数
2.3.1 产品概述
2.3.2 AI模拟量输入
2.3.3 AO模拟量输出
2.3.4 DIO数字量输入输出
2.3.5 CTR计数器
2.3.6 板卡功耗
2.3.7 设备配置
2.3.8 设备信息查询

3 设备特性
3.1 板卡外形图
3.2 板卡尺寸图
3.3 接口定义

4 AI模拟量输入
4.1 AI功能框图
4.2 AI数据采集注意事项
4.2.1 使用低阻抗信号源
4.2.2 使用高质量电缆
4.2.3 选择合适的通道扫描顺序
4.2.4 选择合适的采样速率
4.3 AI自动校准（CAL）
4.4 AI数据格式及码值换算
4.5 AI信号连接
4.5.1 浮接信号源
4.5.1.1 差分模式（DIFF）
4.5.1.2 无参考地单端模式（内容未完整显示）
