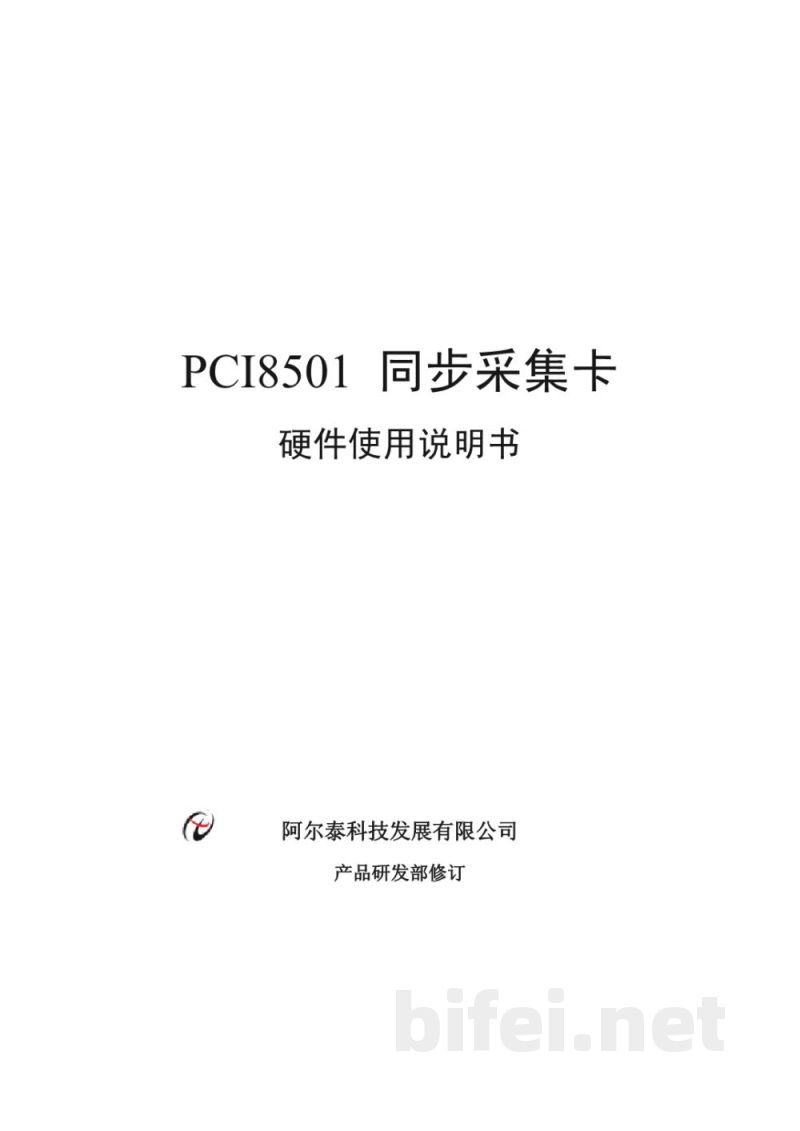

PCI8501同步采集卡硬件使用说明书

北京阿尔泰科技发展有限公司 产品研发部修订
版本：V6.003

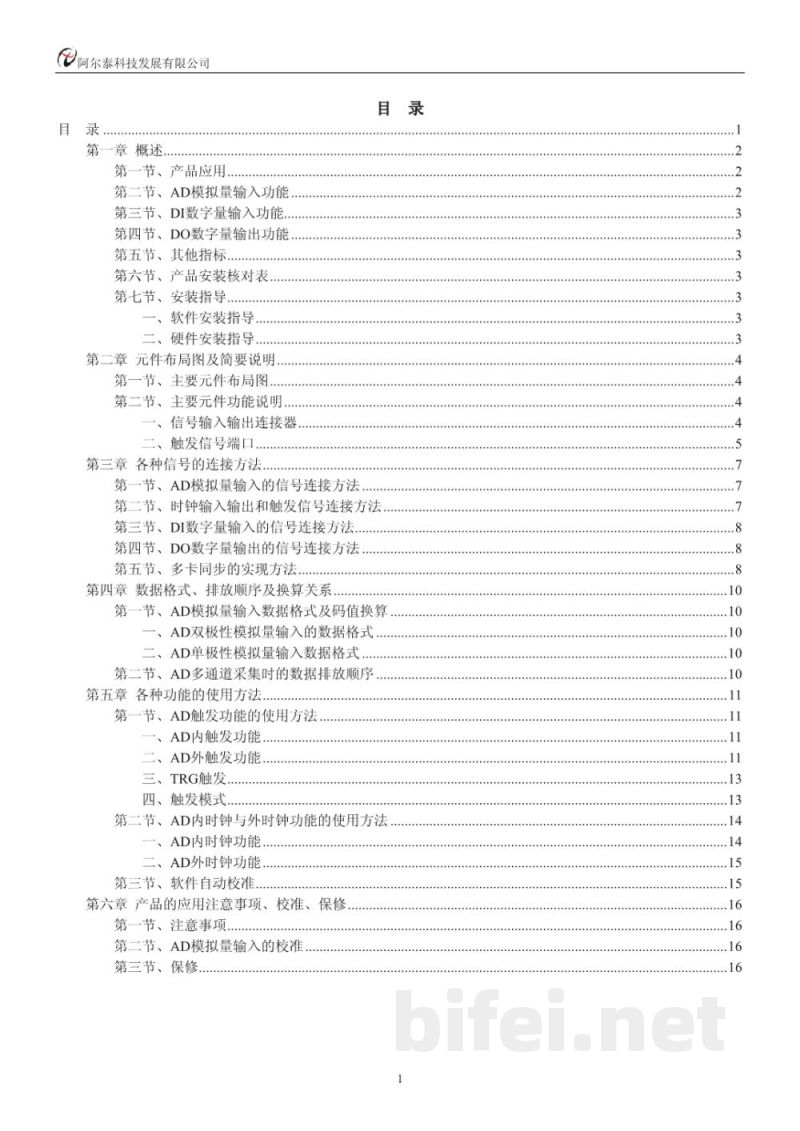

目录

第一章 概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DI数字量输入功能
第四节 DO数字量输出功能
第五节 其他指标
第六节 产品安装核对表
第七节 安装指导
一、软件安装指导
二、硬件安装指导

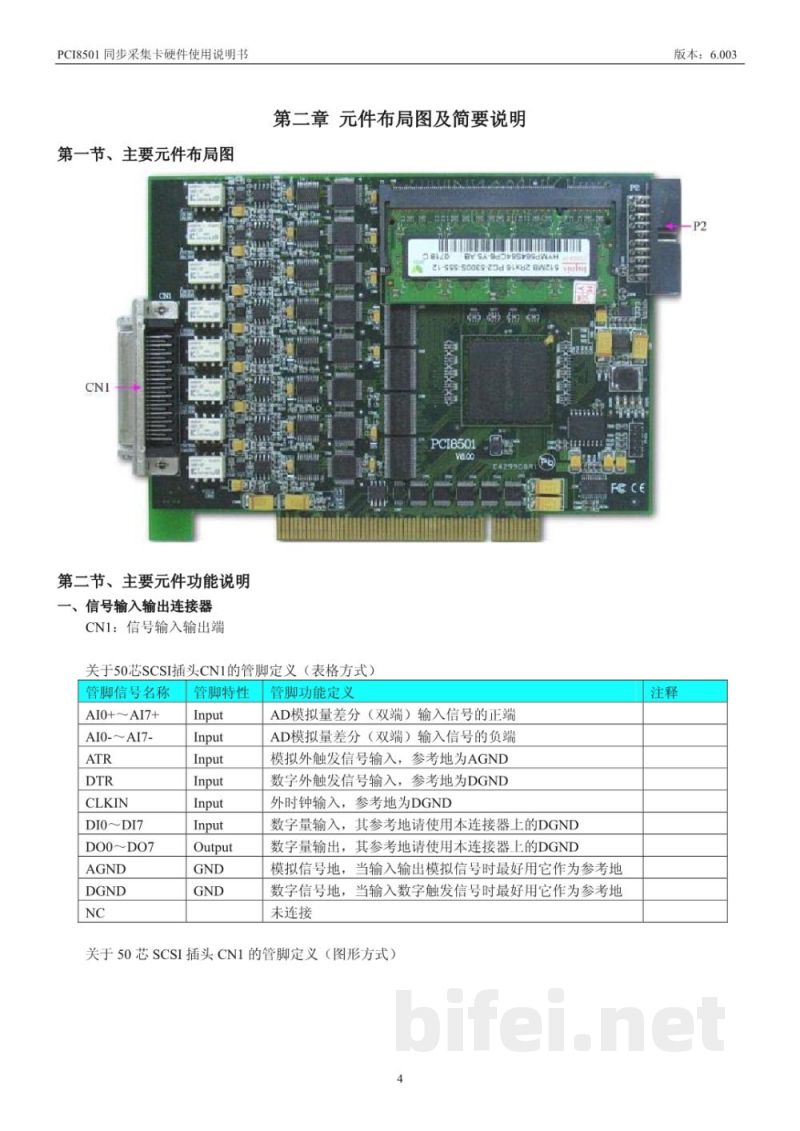

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、触发信号端口

第三章 各种信号的连接方法
第一节 AD模拟量输入的信号连接方法
第二节 时钟输入输出和触发信号连接方法
第三节 DI数字量输入的信号连接方法
第四节 DO数字量输出的信号连接方法
第五节 多卡同步的实现方法

第四章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一、AD双极性模拟量输入的数据格式
二、AD单极性模拟量输入的数据格式
第二节 AD多通道采集时的数据排放顺序

第五章 各种功能的使用方法
第一节 AD触发功能的使用方法
一、AD内触发功能
二、AD外触发功能
三、TRG触发
四、触发模式
第二节 AD内时钟与外时钟功能的使用方法
一、AD内时钟功能
二、AD外时钟功能
第三节 软件自动校准

第六章 产品的应用注意事项、校准与保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修

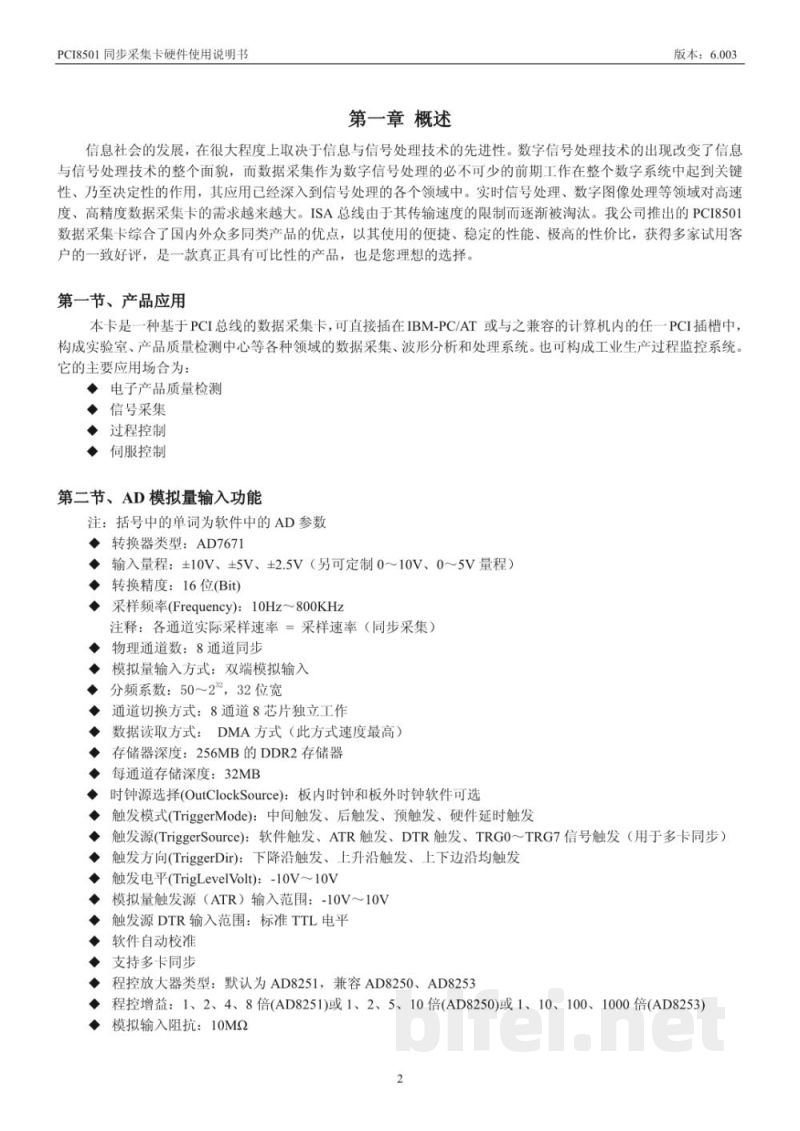

第一章 概述

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理不可缺少的前期工作，在整个数字系统中起到关键性乃至决定性的作用，其应用已经深入到信号处理的各个领域。

实时信号处理、数字图像处理等领域对高速、高精度数据采集卡的需求越来越大。由于ISA总线传输速度的限制，其已逐渐被淘汰。阿尔泰科技推出的PCI8501同步采集卡综合了国内外众多同类产品的优点，凭借便捷的使用方式、稳定的性能以及较高的性价比，获得用户广泛认可，是一款具有竞争力的数据采集产品。

第一节 产品应用

本卡是一种基于PCI总线的数据采集卡，可直接插入IBM-PC/AT或兼容计算机的任意PCI插槽中，构建实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统，也可应用于工业生产过程监控系统。

主要应用场景包括：
·电子产品质量检测
·信号采集
·过程控制
·伺服控制

第二节 AD模拟量输入功能

注：括号中的英文单词对应软件中的AD参数。

·转换器类型：AD7671
·输入量程：±10V、±5V、±2.5V（可定制0～10V、0～5V量程）
·转换精度：16位（Bit）
·采样频率（Frequency）：10Hz～800KHz
·实际采样速率：同步采集模式下各通道均为设定采样速率
·物理通道数：8路同步采集通道
·模拟量输入方式：双端模拟输入
·分频系数：50～2³²，32位宽
·通道切换方式：8通道8芯片独立工作
·数据读取方式：DMA方式（最高速方式）
·存储器类型：256MB DDR2存储器
·每通道存储深度：32MB
·时钟源选择（OutClockSource）：支持板内时钟和板外时钟
·触发模式（TriggerMode）：支持中间触发、后触发、预触发和硬件延时触发
·触发源（TriggerSource）：软件触发、ATR触发、DTR触发、TRG0～TRG7信号触发（用于多卡同步）
·触发方向（TriggerDir）：下降沿触发、上升沿触发以及双边沿触发
·触发电平（TrigLevelVolt）：-10V～10V
·模拟量触发源（ATR）输入范围：-10V～10V
·DTR数字触发输入范围：标准TTL电平
·支持软件自动校准
·支持多卡同步
·程控放大器默认型号：AD8251，兼容AD8250、AD8253
·程控增益：
- AD8251：1、2、4、8倍
- AD8250：1、2、5、10倍
- AD8253：1、10、100、1000倍
·模拟输入阻抗：10MΩ
·AD转换时间：≤1.25μs
·非线性误差：±4LSB（最大值）
·系统测量精度：0.01%
·工作温度范围：0℃～+50℃
·存储温度范围：-20℃～+70℃

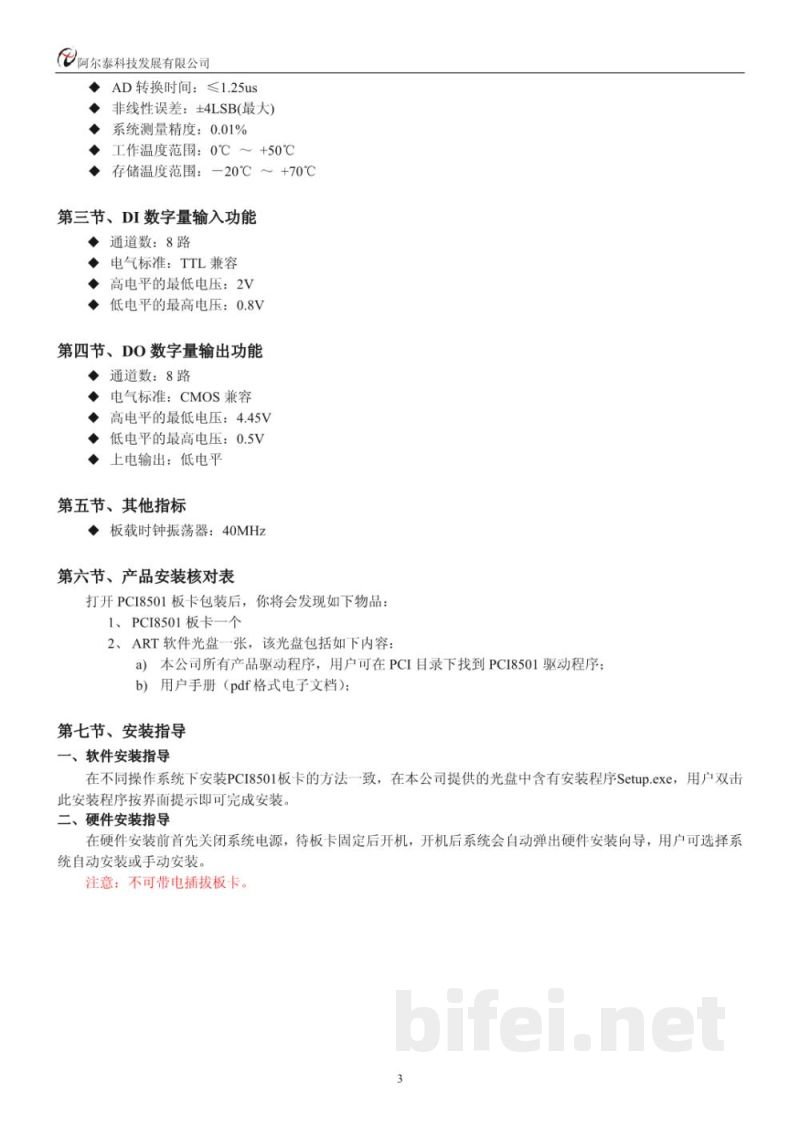

第三节 DI数字量输入功能

·通道数：8路
·电气标准：TTL兼容
·高电平最低输入电压：2V
·低电平最高输入电压：0.8V

第四节 DO数字量输出功能

·通道数：8路
·电气标准：CMOS兼容
