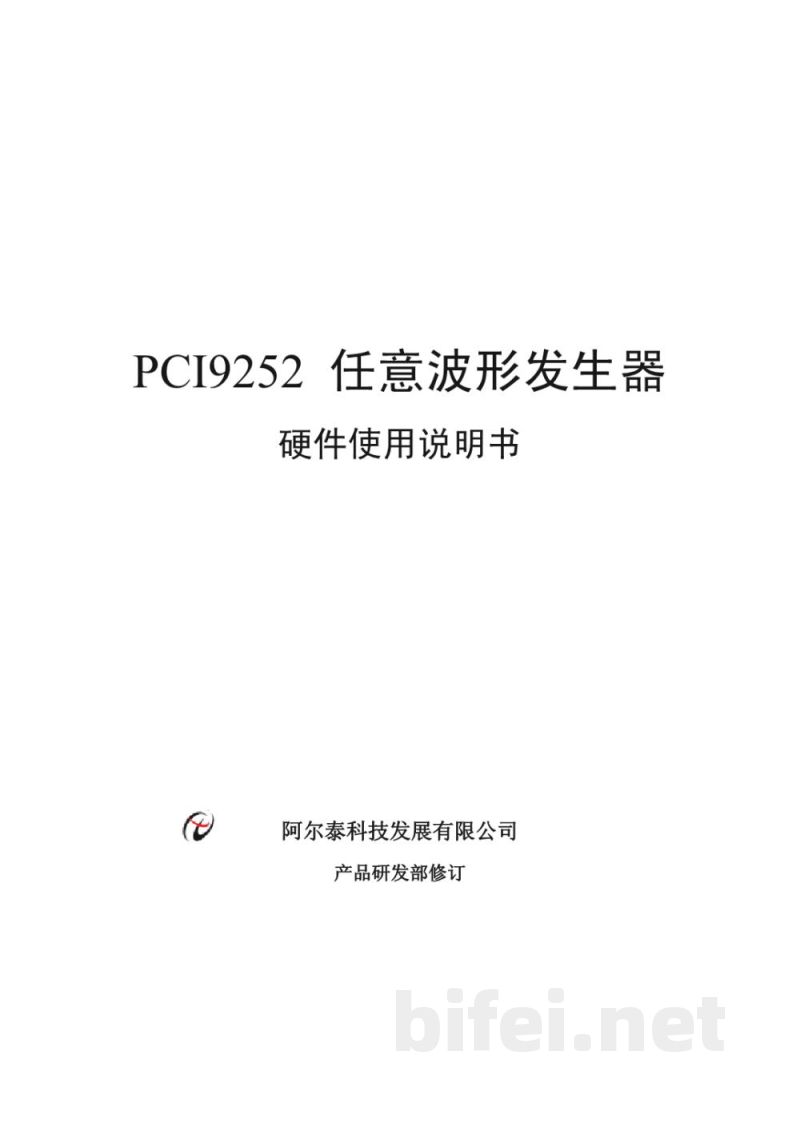

PCI9252任意波形发生器硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订
版本:V6.02.01

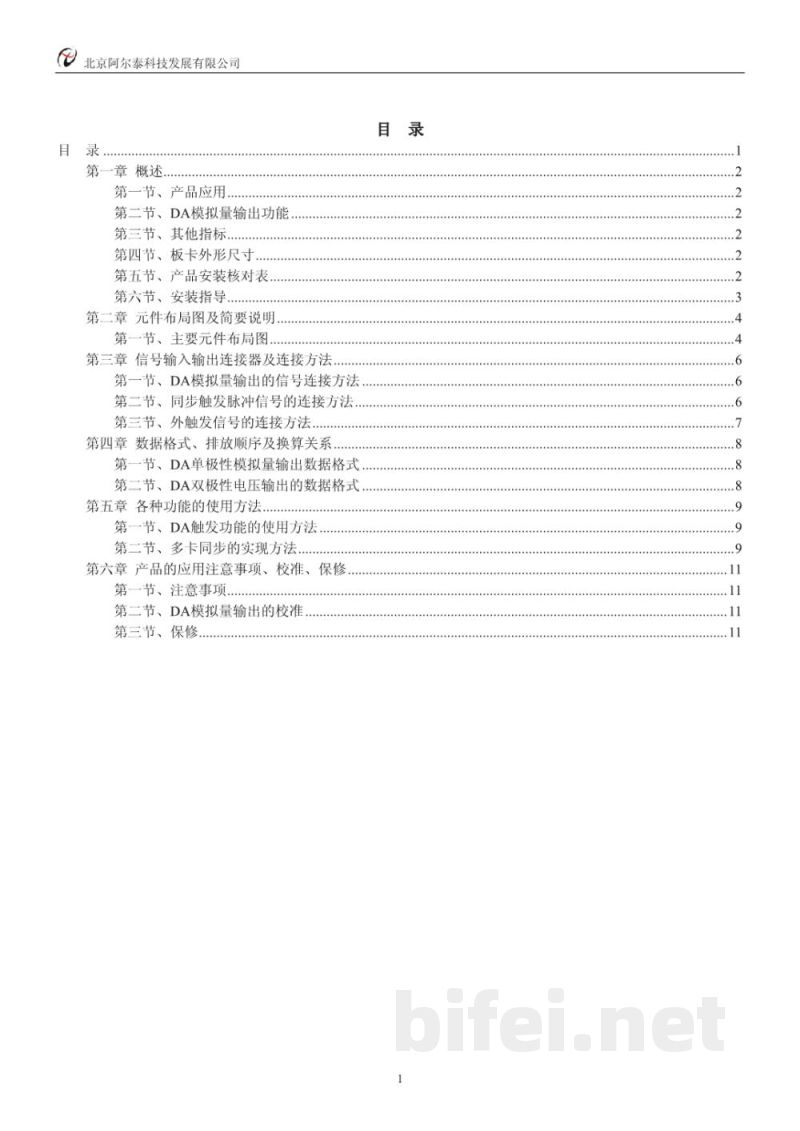

目录
第一章 概述
第一节 产品应用
第二节 DA模拟量输出功能
第三节 其他指标
第四节 板卡外形尺寸
第五节 产品安装核对表
第六节 安装指导
第二章 元件布局图及简要说明
第一节 主要元件布局图
第三章 信号输入输出连接器及连接方法
第一节 DA模拟量输出的信号连接方法
第二节 同步触发脉冲信号的连接方法
第三节 外触发信号的连接方法
第四章 数据格式、排放顺序及换算关系
第一节 DA单极性模拟量输出数据格式
第二节 DA双极性电压输出的数据格式
第五章 各种功能的使用方法
第一节 DA触发功能的使用方法
第二节 多卡同步的实现方法
第六章 产品的应用注意事项、校准与保修
第一节 注意事项
第二节 DA模拟量输出的校准
第三节 保修

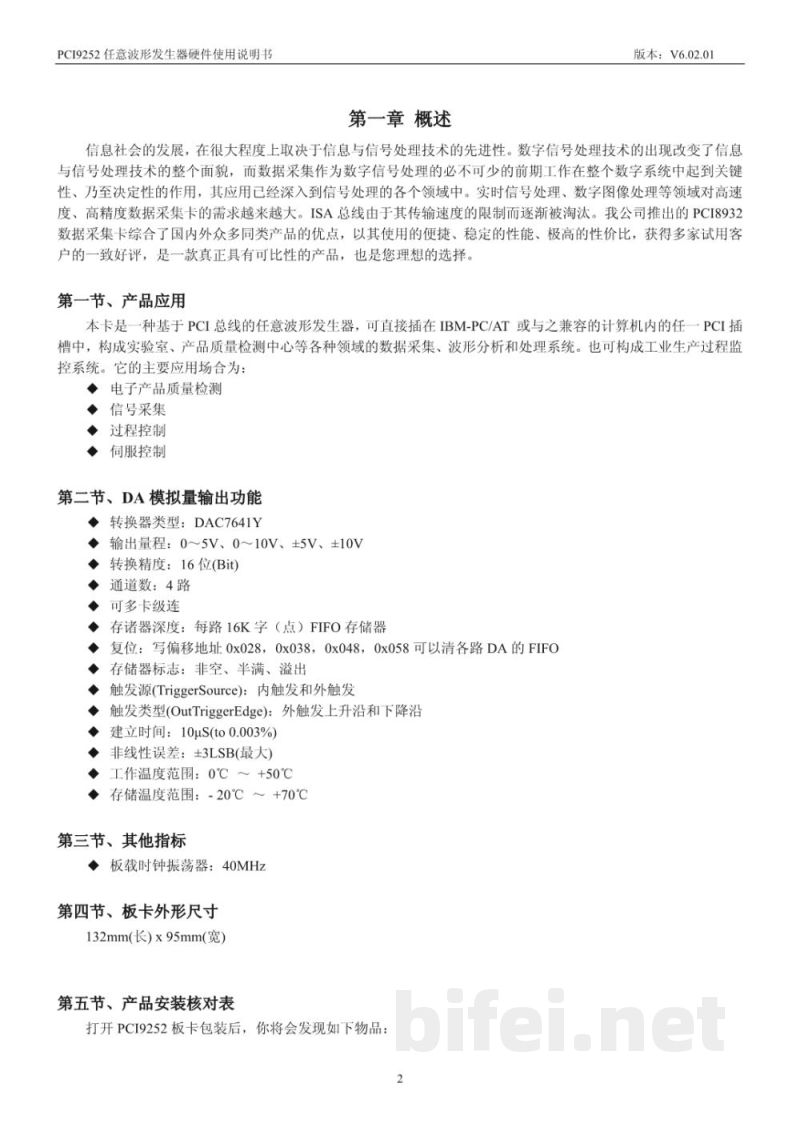

第一章 概述
信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌,而数据采集作为数字信号处理不可缺少的前期工作,在整个数字系统中起到关键性乃至决定性的作用,其应用已经深入到信号处理的各个领域。
实时信号处理、数字图像处理等领域对高速、高精度数据采集设备的需求越来越大。由于ISA总线传输速度的限制,其已经逐渐被淘汰。阿尔泰科技推出的PCI9252任意波形发生器综合了国内外同类产品的优点,凭借便捷的使用方式、稳定的性能以及较高的性价比,获得用户广泛认可,是实验室和工业控制领域的理想选择。
第一节 产品应用
本卡是一种基于PCI总线的任意波形发生器,可直接插入IBM-PC/AT或兼容计算机的任意PCI插槽中,构成实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统,也可用于工业生产过程监控系统。
主要应用场景包括:
·电子产品质量检测
·信号采集
·过程控制
·伺服控制
第二节 DA模拟量输出功能
·转换器类型:DAC7641Y
·输出量程:0~5V、0~10V、±5V、±10V
·转换精度:16位(Bit)
·输出通道数:4路
·支持多卡级联
·FIFO存储器深度:每路16K字(点)
·FIFO复位方式:写入偏移地址0x028、0x038、0x048、0x058可分别清除各路DA的FIFO
·存储器状态标志:非空、半满、溢出
·触发源(TriggerSource):内触发和外触发
·触发类型(OutTriggerEdge):支持外触发上升沿和下降沿
·建立时间:10μs(达到0.003%精度)
·非线性误差:±3LSB(最大值)
·工作温度范围:0℃~+50℃
·存储温度范围:-20℃~+70℃
第三节 其他指标
·板载时钟振荡器:40MHz
第四节 板卡外形尺寸
132mm(长)×95mm(宽)

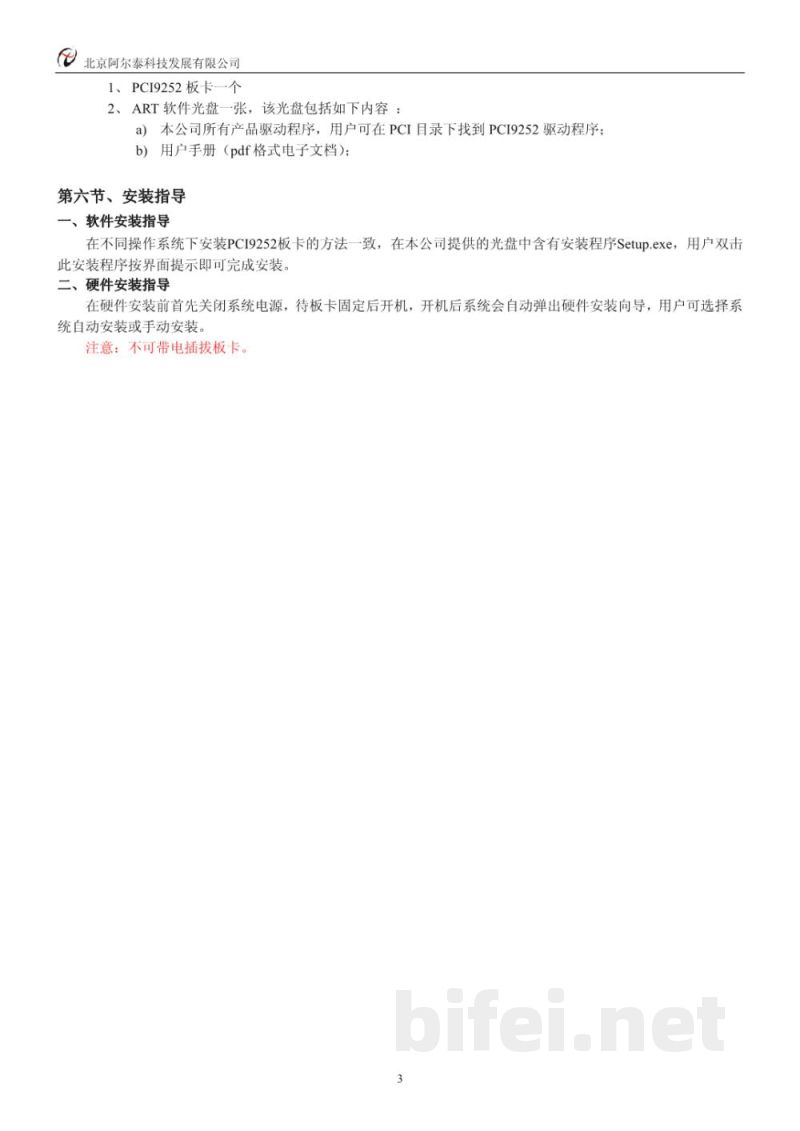

第五节 产品安装核对表
打开PCI9252板卡包装后,应包含以下物品:
1. PCI9252板卡一块。
2. ART软件光盘一张,内容包括:
(1)本公司所有产品驱动程序,用户可在PCI目录下找到PCI9252驱动程序。
(2)用户手册(PDF格式电子文档)。
第六节 安装指导
一、软件安装指导
在不同操作系统下安装PCI9252板卡的方法一致。本公司提供的光盘中包含安装程序Setup.exe,用户双击运行后按照界面提示即可完成安装。
二、硬件安装指导
硬件安装前请先关闭系统电源,待板卡固定完成后再开机。启动后系统会自动弹出硬件安装向导,用户可选择自动安装或手动安装驱动程序。
注意:严禁带电插拔板卡。

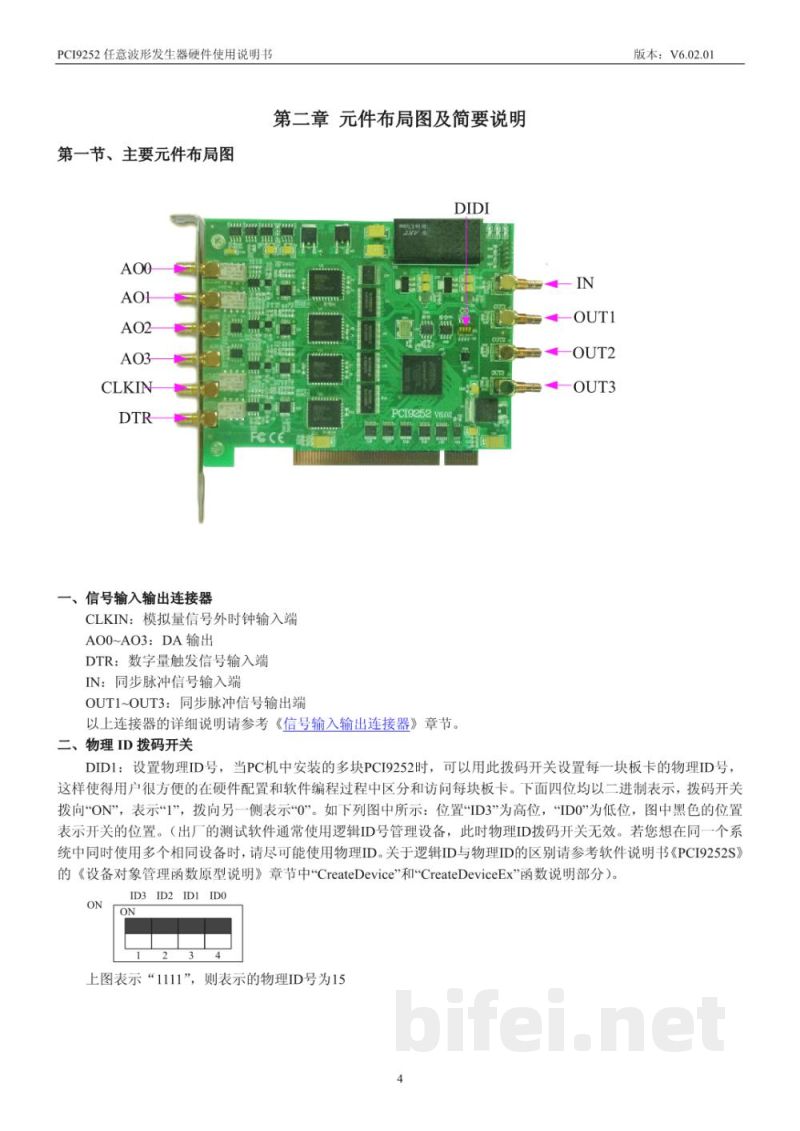

第二章 元件布局图及简要说明
主要接口定义如下:
·AO0~AO3:4路DA模拟量输出接口。
·CLKIN:模拟量外部时钟输入端。
·DTR:数字触发信号输入端。
·IN:同步脉冲信号输入端。
·OUT1~OUT3:同步脉冲信号输出端。
以上连接器的详细说明请参考《信号输入输出连接器》章节。
二、物理ID拨码开关(DIDI)
当一台PC安装多块PCI9252板卡时,可通过物理ID拨码开关为每块板卡设置唯一编号,方便在硬件配置和软件编程过程中区分和访问不同设备。
拨码开关采用4位二进制表示,其中ID3为高位,ID0为低位。拨向“ON”表示1,拨向另一侧表示0。出厂测试软件通常使用默认配置。原始内容在此处截断,后续说明需结合后续OCR文本继续整理。
